КАМАЗ 6520 выпускается с 2003 года в различных модификациях и изменениях с двигателями класса Евро 3, Евро 4, Евро 5, Евро 6. За это врем модель проходила рестайлинг 2 раза. В нашей статье вы найдёте полное описание предохранителей и реле Камаз 6520 со схемами блоков, фото — примерами исполнения и местами расположения. Выделим предохранитель отвечающий за прикуриватель. Данная информация подойдёт и владельцам КАМАЗ 53605, 5460, 54601, 6360, 6460, 6520, 65201, 6522, 65221, 65222, 65224, 65225 и т.д.

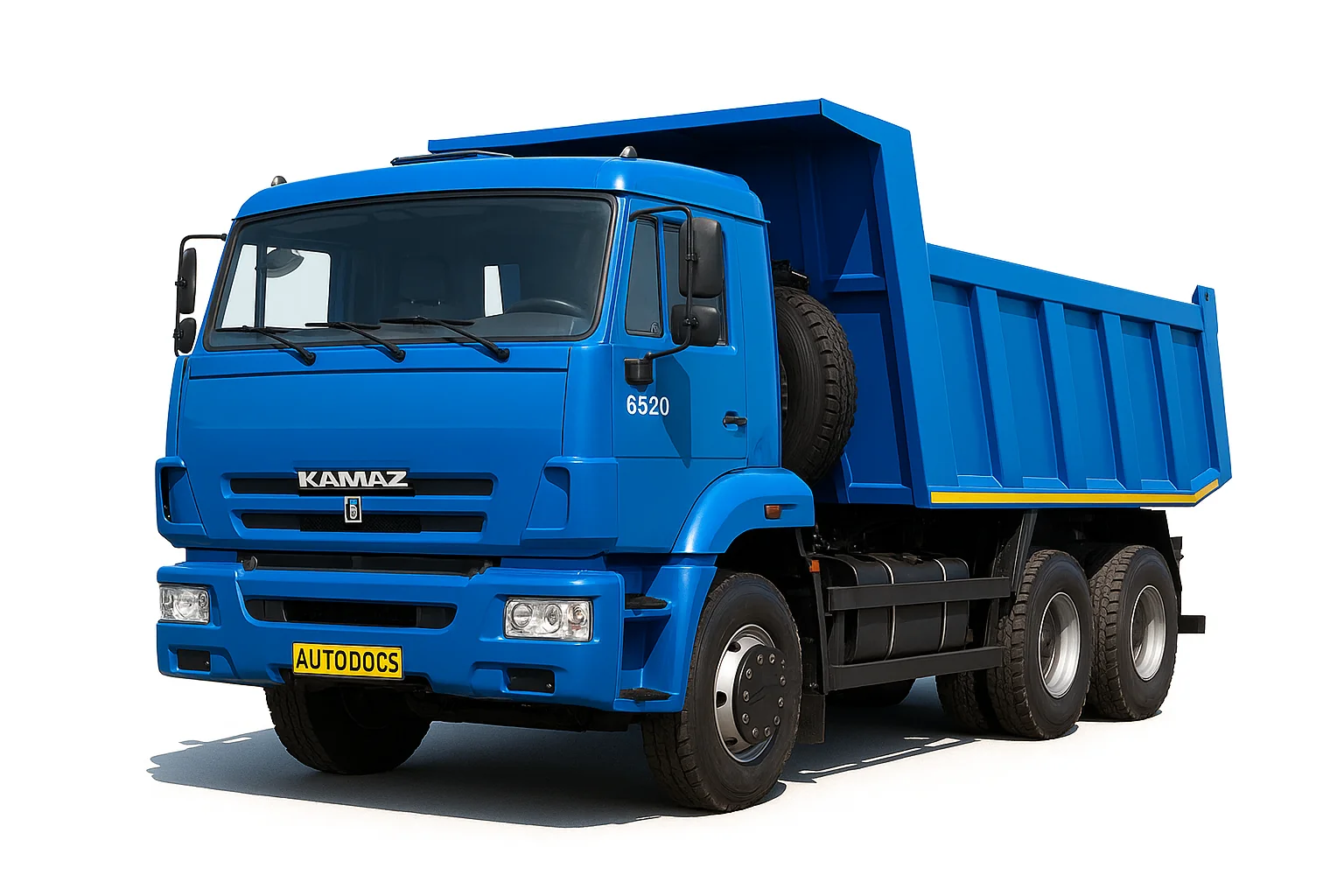

Камаз 6520

Назначение предохранителей и реле может отличаться от представленного и зависит от года выпуска, двигателя и уровня электрического оснащения Вашего автомобиля.

До рестайлинга

Схема расположения

Вариант 1

Общая схема Камаз 6520
Общая схема расположения блоков

Описание
1 Блок реле за панелью выключателей
2 Блок предохранителей (F2, F3, F4, F6)
3 Второй блок реле
4 Предохранитель F1
5 Реле стартера
6 Реле сигнализатора
7 Реле стеклоочистителя
8 Реле — прерыватель указателей поворота.

Вариант 2

Схема салона Камаз 6520

Описание
1 Блок реле за панелью выключателей
2 блок предохранителей (F3, F7, F6)
3 электронный блок управления электрооборудованием
4 предохранитель F1
5 реле звукового сигнала
6 реле включения фары сцепки
7 реле стартера
8 реле сигнализатора.

Блок реле за панелью выключателей

Блок реле за панелью Камаз 6520

Схема блока реле за панелью Камаз 6520
Схема

Вариант 1 (Евро 3)

Назначение
1 Реле АБС
2 Реле блокировки стартера
3 Реле торможения
4 Реле сцепления / Реле стояночного тормоза
5 Реле подогрева топлива
6 Реле ЭФУ
7 Реле дневных ходовых огней
8 Реле датчика останова платформы
9 Реле заднего противотуманного фонаря
10 Реле масло отделителя.

Вариант 2 (Евро 4)

Назначение
1 реле подогрева топлива
2 реле ЭФУ
3 реле дневных ходовых огней
4 реле датчика останова платформы
5 реле заднего противотуманного фонаря
6 реле маслоотделителя
7 реле электронной системы управления двигателем

Вариант 3 (Евро 5 и 6)

Схема для евро 5 и 6 Камаз 6520
Схема

Назначение
1 реле системы управления двигателем
2 реле подогрева топлива
3 реле включения приборов и стартера
4 реле включения аккумуляторной батареи
5 реле управления питанием после замка выключателя приборов и стартера
6 реле розетки 12В
7 реле подогреваемой линии от бака в насос
8 реле отопителя
9 реле отключения радиоприёмника
10 реле останова стеклоочистителя

Блок предохранителей

Фото схема блока Камаз 6520
Фото — схема

Общее обозначение
ряд F2
1 Резерв
2 Ближний свет правый, корректор
3 Ближний свет левый
4 Задний противотуманный фонарь
5 Дальний свет правый, контрольная лампа дальнего света
6 Дальний свет левый
7 Резерв
8 Габарит правый, подсветка приборов
9 Габарит левый
10 Противотуманные фары
11 Центральный переключатель света, прожектор
12 Маяки
13 Спальное место, подкапотная лампа, фонари автопоезда
ряд F3
1 Блокировка колес, радиоприёмник
2 Сигнализатор утечки газа (на газовых автомобилях)
3 Коробка отбора мощности, дневные ходовые огни, лебедка
4 Электромагнитная муфта охлаждения двигателя, фонари заднего хода
5 Обмотка реле выключателя массы
6 Зуммер (звуковой сигнал), обмотка реле сигналов торможения
7 Обмотка возбуждения генератора, подкачка шин
8 Плафоны, подсветка вещевого ящика, питание комбинации приборов
9 Розетка светильника подвесного, электродвигатели отопителя
10 Звуковые сигналы, «+» розетки прицепа, сигналы торможения
11 Вентилятор обдува водителя
12 Подъем стекол
13 Обогрев зеркал, подогрев сидений
ряд F4
1 Резерв
2 Электронный спидометр, электронный тахометр
3 АБС тягача
4 АБС прицепа
5 Приборы, электронный спидометр, электронный тахометр
6 АБС тягача, реле (клапан) моторного тормоза
7 АБС прицепа
8 Датчик уровня газа (на газовых автомобилях)
9 Питание стеклоочистителя
10 Питание блока системы управления двигателем
11 Электро факельное устройство
12 Резерв
13 Резерв
ряд F6 (для двигателей КАМАЗ)
1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
Реле торможения
4 Контрольные лампы
5 Контрольные лампы
6 Блок управления пневмо подвеской
7 Насос мочевины
8 Насос мочевины
Датчик NOх
9 Резерв
10 Резерв
11 Блок управления АКПП
12 Сигнал торможения ретардером
13 Блок управления АКПП
ряд F6 (для двигателей CUMMINS)
1 Блок управления двигателем
2 Блок управления двигателем
3 Разъем диагностики
4 Резерв
5 Блок управления пневмо подвеской
6 Блок управления пневмо подвеской
7 Насос дозирующий
8 Реле линий подогрева мочевины
Насос дозирующий
9 Резерв
10 Датчик NOх
11 Блок управления АКПП
12 АКПП, сигнал торможения ретардером
13 Блок управления АКПП

Сверяйте назначение предохранителей и реле со своими схемами на обратной стороне крышки.

Описание предохранителей Камаз 6520

Второй блок реле

Схема дополнительного блока реле Камаз 6520
Схема

Обозначение
1 реле управления питанием после замка выключателя приборов и стартера
2 реле выключателя приборов и стартера
3 реле включения аккумуляторной батареи
4 реле сигналов торможения
5 реле заднего хода
6 реле звукового сигнала
7 реле ближнего света
8 реле дальнего света
9 реле задних противотуманных фар
10 реле противотуманных фар
11 реле габаритных огней

Предохранитель F1

F1 предохранитель схема Камаз 6520
Схема

Описание
1 питание
2 радиооборудование
3 жгут проводов цепи ЭФУ
4 на блок предохранителей F2
5 кабель осушителя
6 выключатель приборов и стартера
7 реле стартера
8 на блок предохранителя F3 после выключателя приборов и стартера
9 на блок предохранителя F3 до выключателя приборов и стартера
10 предохранитель 60 А
11 предохранитель 30 А

Предохранители под капотом

Блок силовых предохранителей может быть установлен на панели передка кабины.

Блок под капотом Камаз 6520

F5 Камаз 6520
Схема

Обозначение
1 к блоку предохранителей F4
2 предохранитель F5
3 перемычка
4 провод «Генератор — предохранитель»
5 провод «Аккумуляторная батарея — предохранитель»
6 провод предохранителей
7 к блоку предохранителей F1
8 провод предохранителей

Первый рестайлинг

Блок предохранителей и реле в салоне

Основной блок с предохранителями и реле находится в салоне, за защитной крышкой.

Блок в салоне Камаз 6520

С обратной стороны которой, может быть нанесена актуальная схема с обозначением для вашего камаза.

Photo 5490 Камаз 6520
Фото пример исполнения блока

Схема блока в салоне Камаз 6520
Общая схема

A Описание предохранителей
FU1.1 5 Блок управления ЭФУ
FU1.2 5 Блок управления пневмоподвеской
FU1.3 5 Блок управления электрооборудованием (CBCU)
FU1.4 5 Блок управления EBS
FU1.5 5 Блок управления двигателем ADM3
FU1.6 10 Блок управления системы нейтрализации
FU1.7 10 Блок управления двигателем MR2
FU1.8
FU1.9 10 Блок управления ретардером
FU1.10 5 Разъем OBD диагностики
FU1.11 5 Тахограф / комбинация приборов
FU1.12 5 Разъем для спецнадстроек
FU2.1
FU2.2 10 Панель управления со стороны водителя
FU2.3
FU2.4 5 Обмотка возбуждения генератора
FU2.5 5 Блок управления центральным замком
FU2.6
FU2.7 5 Привод управления люка
FU2.8 20 Кондиционер
FU2.9 15 Панель управления со стороны водителя
FU2.10 15 Панель управления дверь со стороны пассажира
FU2.11 5 Аудиосистема
FU2.12 10 Прикуриватель
FU3.1 15 Блок управления EBS
FU3.2 15 EBS прицепа
FU3.3 15 Блок управления пневмоподвеской
FU3.4 15 Осушитель
FU3.5
FU3.6 10 Блок управления ретардером
FU3.7 10 Комбинация приборов
FU3.8 20 Блок управления ЭФУ
FU3.9 10 Разъем OBD диагностики
FU3.10 10 Блок управления электрооборудованием (дворники)
FU3.11 20 Блок управления электрооборудованием CBCU гр.4
FU3.12 15 Блок управления EBS
FU4.1 20 Электронасос подъема / опускания кабины
FU4.2 10 Освещение салона
FU4.3 10 Разъем для спецнадстроек
FU4.4 5 Питание клавиш и датчиков
FU4.5 10 Аудиосистема
FU4.6 10 Обогрев стекла
FU4.7 10 Фара сцепки
FU4.8 10 Розетка 24В
FU4.9 10 Звуковой сигнал
FU4.10 5 Реле дистанционного включения АКБ
FU4.11
FU4.12
FU5.1 15 Подогрев топлива в топливозаборнике
FU5.2 15 Подогрев топлива в ФГОТ
FU5.3
FU5.4 5 Тахограф
FU5.5 10 Блок управления двигателем ADM3
FU5.6 15 Блок управления системы нейтрализации
FU5.7 20 Блок управления электрооборудованием CBCU гр.1
FU5.8 20 Блок управления электрооборудованием CBCU гр.2
FU5.9 20 Блок управления электрооборудованием CBCU гр.5
FU5.10 20 Блок управления электрооборудованием CBCU гр.6
FU5.11 25 ПЖД
FU5.12
FU6.1 15 Блок управления электрооборудованием MUX4-P
FU6.2 15 Блок управления электрооборудованием MUX4-P
FU6.3 15 Блок управления электрооборудованием MUX4-P
FU6.4 15 Блок управления электрооборудованием MUX4-P
FU6.5 15 Блок управления электрооборудованием  MUX4-P
FU6.6 15 Блок управления электрооборудованием MUX4-P
FU6.7 15 Подогрев сиденья
FU6.8
FU6.9 15 Блок управления центральным замком
Назначение реле
К1 Реле режимов стеклоочистителя
К2 Реле торможения стеклоочистителя
К3 Реле фары сцепки
К4 Реле звукового сигнала
К5 Реле подогрева топлива
К6 Реле блокировки опрокидывания кабины
К7 Реле блокировки отключения АКБ
К8 Реле кондиционера

За прикуриватель отвечает предохранитель под номером FU2.12.

Второй рестайлинг

В данном исполнении блок с предохранителями и реле так же находится в панели приборов со стороны пассажира, за защитной крышкой.

блок в салоне Камаз 6520

Схема блока предохранителей Камаз 6520
Схема

A Описание предохранителей
А (КЛ 30(ХF1))
1 5 Реле задержки выключателя аккумуляторной батареи, замок зажигания, подрулевой переключатель, модуль переключателя света, датчик положения платформы, модуль двери водителя, тахограф, комбинация приборов.
2 10 Плафоны, выключатель аварийки, звуковой сигнал
3 15 Подогрев топливозаборника
4 10 Фонари автопоезда, фара прожектор
5 10 Плафон спального места
6 5 Питание клавиш
7 15 Блок управления электрооборудованием двери
8 15 Розетка 24 В, магнитола
9 25 Розетка прицепа
10 5 Пульт управления климатической системой
11 10 Обогрев сидений
12 15 Подогреватель фильтра грубой очистки топлива
В (КЛ 30 (ХF2))
1 25 ПЖД
2 15 Автономный отопитель
3 5 Тахограф
4 5 ЭРА ГЛОНАСС
5 5 КОМ МП28
6
Постоянный +
7
8
9 20 Блок управления ВСМ1*
10 20
11
12
С (КЛ 15 (ХFЗ))
1 5 Блок управления ВСМU КЛ15
2 5 Обмотка возбуждения генератора, блок управления модулями двери
3 25 КЛ 15 электроники
4 5 Выключатель фары сцепки
5 15 Преобразователь напряжения, магнитола
6 10 Стеклоочиститель
7 5 Разъем подключения надстройки
8 15 Кондиционер
9 5 Тахограф, комбинация приборов
10 5 Осушитель
11 15 Пульт управления климатической системой
12 5 Пульт управления климатической системой блок ЭРА ГЛОНАСС
E (КЛ 15 (ХF1))
1 5 Блок управления двигателя
2 25 Нейтрализация (для двигателя КАМАЗ экологических классов 4, 5)
20 Система нейтрализации (для двигателя CUMMINS экологического класса 5 с системой Grundfos)
15 Система нейтрализации (для двигателя CUMMINS экологического класса 4 и 5 с системой Daytona)
10 Нейтрализация (для двигателя CUMMINS экологического класса 6)
3 5 Антиблокировочная система
20 Антиблокировочная система с электронной системой курсовой устойчивости
4 5 Пневмоподвеска
5 5 Антиблокировочная система прицепа
6 10 Питание ЭПУ АКПП (для комплектаций автомобилей с автоматической коробкой передач)
7
8 5 Освещение салона вахты (для комплектации автомобиля с системой питания на газовом топливе)
9 10 Маяки ДОПОГ
10 Реле сигнализатора («вахта»)
10 10 Турбовентилятор («вахта»)
11 15 Переговорное устройство, отопители салона вахты («вахта»)
12 5 Освещение салона вахты («вахта»)
5 Датчик уровня газа (для комплектации автомобиля с системой питания на газовом топливе)
D (КЛ 30 (ХF2))
1 25 Блок управления двигателя
2 5 ОВD
3 10 Система нейтрализации (для двигателя КАМАЗ)
20 Система нейтрализации для двигателя Cummins с системой Grundfos
4 25 Реле электрофакельного устройства (для двигателя КАМАЗ)
20 Питание насоса системы нейтрализации для двигателя Cummins с системой нейтрализации Grundfos
5 25 Реле электро факельного устройства (для двигателя КАМАЗ)
6 15 Пневмоподвеска
7 5 Мультируль
Реле
С (ХК1)
1 реле кондиционера
2 реле звуковых сигналов
3 Реле блокировки выключателя стартера
4 Реле блокировки АКБ
Н (ХК2)
1 Реле КЛ 15
2 Реле КЛ 15
I (ХК2)
1 Реле нагревателя ФГОТ
2 Реле вентиля юра охладителя кондиционера
J (ХК2)
1 Реле топливозаборника (с двумя баками)
КОМ МП28
2 Реле топливозаборника
3 Реле останова стеклоочистителя
4 Реле режимов стеклоочистителя
L (ХК1)
(для двигателей экологических классов 4 и 5)
1 Реле электрофакельного устройства (для комплектации автомобиля с двигателем КАМАЗ)
2 Реле электрофакельного устройства (для комплектации автомобиля с двигателем КАМАЗ)
Главное реле
(для комплектации автомобиля с системой питания на газовом топливе)
L (ХК1)
(для двигателей Cummins экологического класса 6)
1 Реле питания насоса
2 Реле подогрева линии нейтрализации от бака в насос
3 Реле линии подогрева к форсунке
4 Реле подогрева линии нейтрализации от насоса в бак
К (ХК2)
1 Реле маневрового режима (для комплекта автомобиля с системой питания на газовом топливе (КПГ))
2 Реле моторного тормоза (для комплектации автомобиля с системой питания на газовом топливе)
Реле сцепления (для комплектации автомобиля е двигателем Cummins)
3 Реле блокировки стартера (для комплектации автомобиля с системой питания на газовом топливе или с двигателем Cummins)
4 Реле торможения

Рядом с аккумуляторной батарей может устанавливаться ещё один блок силовых предохранителей высокой мощности.

Блок на АКБ Камаз 6520
