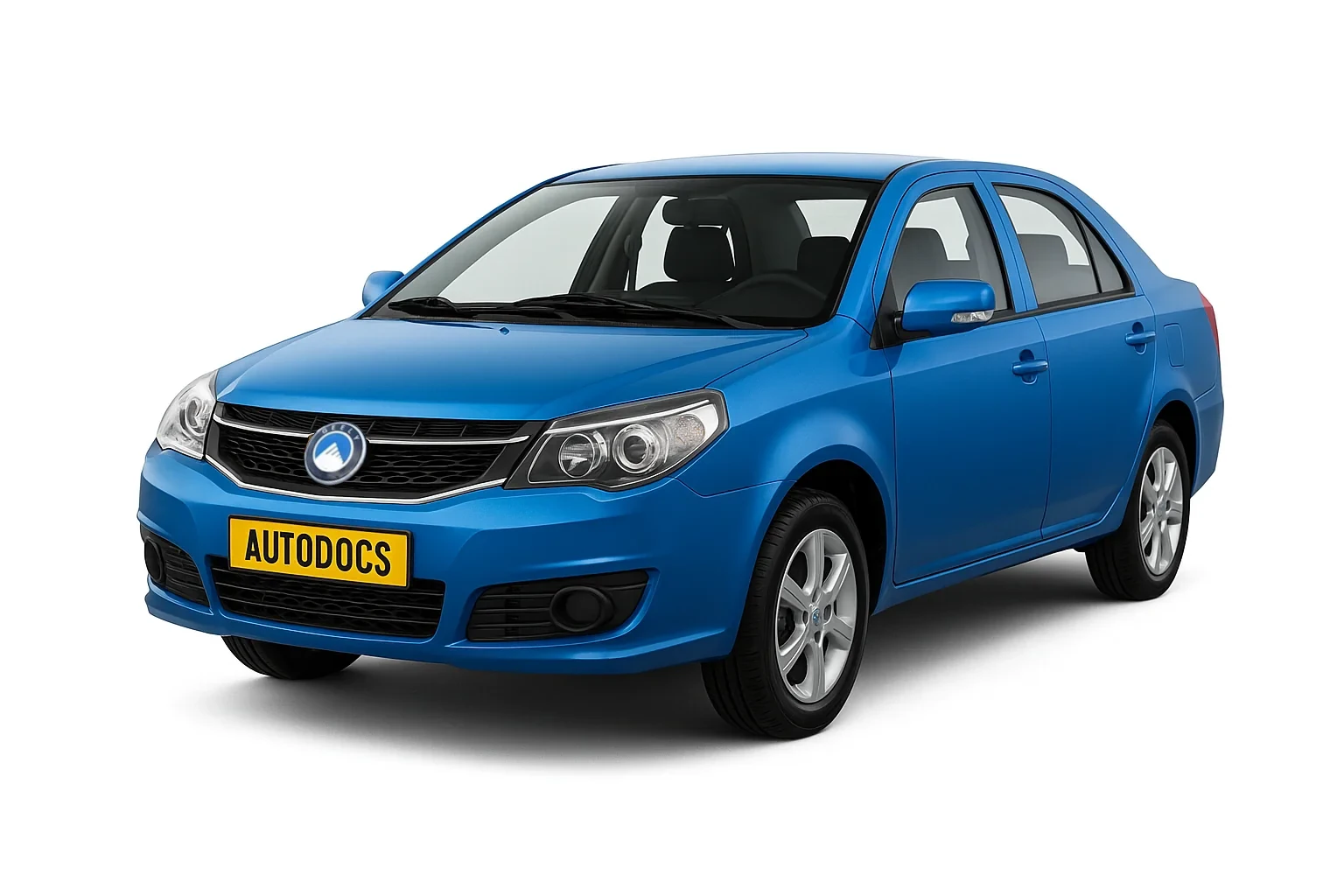

Geely GC6 1 го поколения выпускался в 2014, 2015, 2016, 2017, 2018 годах и представляет собой глубокий рестайлинг модели Джили MK. В данном материале мы представим описание предохранителей и реле Джили gc6 со схемами блоков, местами их расположения и фото примерами исполнения. Отметим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне
В салоне автомобиля блок с предохранителями расположен в нижней части приборной панели со стороны водителя. Для доступа надо убрать защитную крышку.
| № | A | Описание |
|---|---|---|
| F01 | 20A | Электропривод люка в крыше |
| F02 | 15A | Аудиосистема |
| F03 | 10A | Стояночные фонари |
| F04 | 10A | Стоп-сигнал |
| F05 | 15A | Аварийная сигнализация |
| F06 | 10A | ЭБУ генератора |
| F07 | 10A | Центральный контроллер |
| F08 | 15A | Обогреватель заднего стекла |
| F09 | 20A | Центральный замок |
| F10 | 10A | Лампы освещения салона |
| F11 | 15A | Питание BMCS/TPMS |
| F12 | 10A | Зеркало заднего вида |
| F13 | 15A | Прикуриватель |
| F14 | 15A | Электрическая розетка |
| F15 | 10A | ЭБУ SRS |
| F16 | 10A | Центральный контроллер |
| F17 | 10A | Фонарь заднего хода |
| F18 | 10A | ЭБУ ABS |
| F19 | 7,5A | Задний парковочный радар |
| F20 | 10A | Генератор |
| F21 | 15A | Стеклоомыватель и стеклоочиститель |
| F22 | 10A | Комбинация приборов |
| Реле | ||
| IR01 | Реле габаритных фонарей | |
| IR02 | Реле вентилятора отопителя | |
| IR03 | Реле противотуманных фар | |
| IR04 | Реле громкоговорителей | |
| IR05 | Реле багажника | |
За работу прикуривателя отвечает предохранитель номер 13 на 15А.
Блоки под капотом
Блок предохранителей и реле
Основой блок с предохранителями и реле находится с левой стороны около аккумулятора, так же закрыт защитной крышкой.
Сверяйте назначение элементов со своей схемой на обратной стороне защитной крышки или иной технической документацией.
| № | A | Обозначение |
|---|---|---|
| EF01 | 15А | Ближний свет фар |
| EF02 | 15А | Дальний свет фар |
| EF03 | 20А | Главное реле |
| EF04 | 15А | Звуковой сигнал |
| EF05 | 20А | Выключатель зажигания |
| EF06 | 10А | Генератор |
| EF07 | 15А | Противотуманные фары |
| EF08 | 30А | Стартер |
| EF09 | 10А | Компрессор |
| EF10 | 30А | Вентилятор отопителя |
| EF11 | 30А | Центральный контроллер |
| EF12 | 30А | Выключатель зажигания |
| EF13 | 25А | Вентилятор |
| Реле | ||
| ER01 | Реле дальнего света фар | |
| ER02 | Реле компрессора | |
| ER03 | Главное реле | |
| ER04 | Реле левого вентилятора | |
| ER05 | Реле топливного насоса | |
| ER06 | Реле правого вентилятора | |
| ER07 | Реле стартера | |
| ER08 | Реле вентилятора | |
Блок силовых предохранителей
На плюсовой клемме аккумуляторной батареи крепятся плавкие предохранители высокой мощности.
| № | A | Назначение |
|---|---|---|
| 1 | 60А | Главный предохранитель |
| 2 | 30А | Предохранитель блока с предохранителями и реле |
| 3 | 30А | Предохранитель блока с предохранителями и реле |
| 4 | 30А | Предохранитель блока с предохранителями и реле |
| 5 | 110А | Предохранитель генератора |
