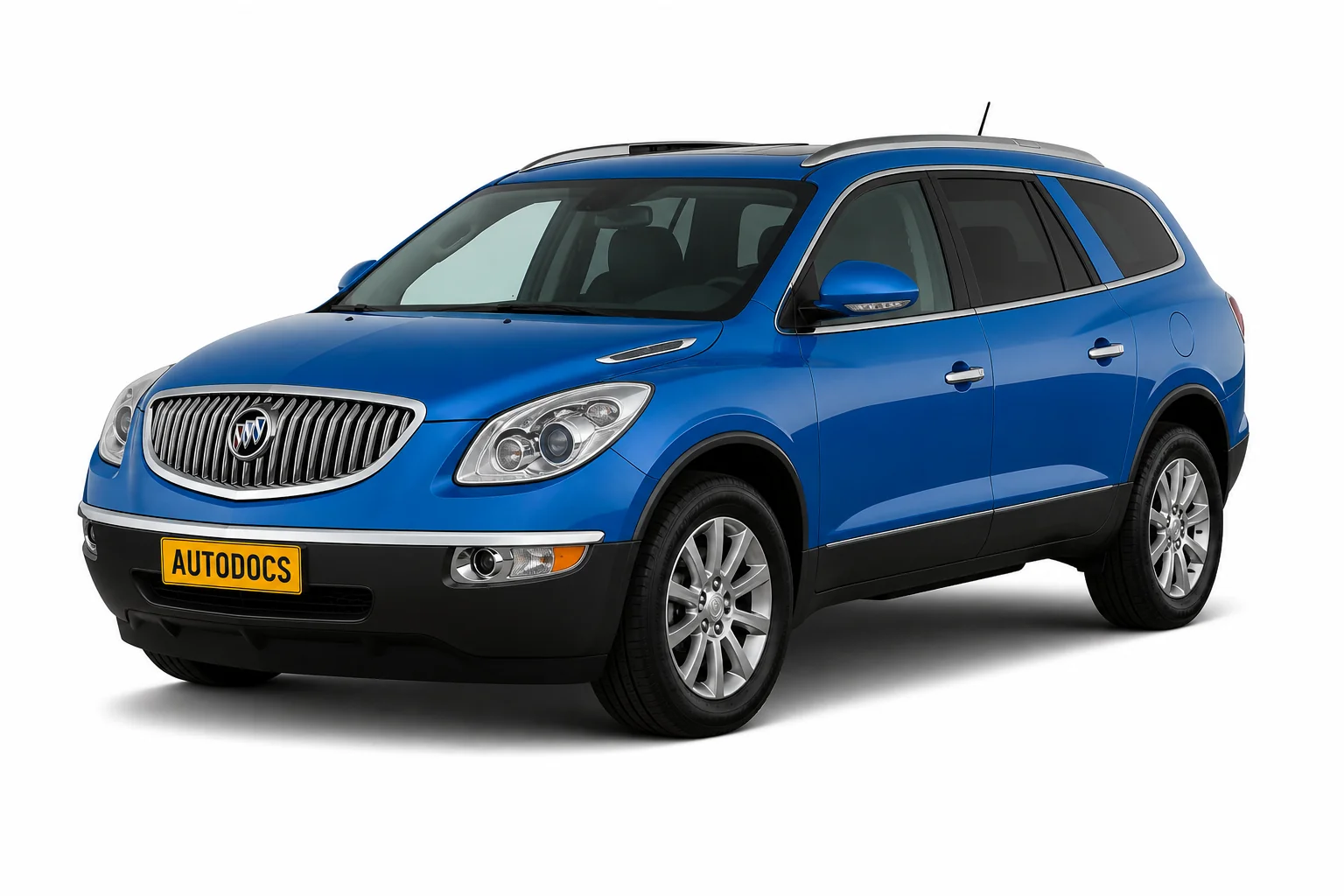

Buick Enclave 1 поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017. За это время модель получила обновление. В нашем посте вы найдете подробное описание блоков предохранителей и реле Buick Enclave со схемами и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.
Описание предохранителей может отличаться от показанного и зависит от года выпуска и комплектации вашего Enclave.
Блоки в салоне
Внутри автомобиля блок предохранителей и реле находится под панелью приборов, со стороны пассажира.
Для доступа к блоку необходимо отогнуть защитную крышку.
Сверьте обозначение элементов со схемой на обратной стороне защитной крышки.
| № | Назначение |
|---|---|
| # | GMC NON HID = Ближний свет |
| * | GMC NON HID = Шторка дальнего света |
| ** | Chevy = Противотуманные фары |
| *** | Buick China = Задний противотуманный фонарь |
| AIRBAG | Подушка безопасности |
| AMP | Усилитель |
| BCK UP/STOP | Фонарь заднего хода/ Стоп-сигнал |
| BCM | Блок управления кузовом |
| CNSTR VENT | Клапан продувки адсорбера |
| CTSY | Освещение салона |
| DRL LC | Блокировка дверей |
| DRL /LO BEAM | Реле дневных ходовых огней/ Реле ближнего света фар |
| DSPLY | Дисплей |
| FRT WSW | Омыватель ветрового стекла передний |
| HTD/COOL SEAT | Сиденья с подогревом/ охлаждением |
| HVAC | Отопление, вентиляция и кондиционирование воздуха |
| INADV PWR INT LAMPS | Управление питанием/ Внутренние лампы световодов |
| INFOTMNT/MSM | Мультимедиа/ Модуль памяти сидений |
| LT TRN SIG | Указатель поворота со стороны водителя |
| OBS DET /URS | Помощь при парковке сзади/ Контроль слепых зон/ Предупреждение о лобовом столкновении/ Универсальная дистанционная система |
| PDM | Электрозеркала, Открывание двери багажника |
| PWR MODE | Режим питания |
| PWR MIR | Электрозеркала |
| RDO | Радиоприемник |
| REAR WPR | Стеклоочиститель задний |
| RT TRN SIG | Указатель поворота со стороны пассажира |
| STR WHL ILLUM | Подсветка рулевого колеса |
| USB CHRG | Зарядка USB |
Дополнительные предохранители и реле установлены на обратной стороне блока.
| № | Обозначение |
|---|---|
| LT/PWR/SEAT | Реле электропривода сиденья со стороны водителя |
| RT/PWR/SEAT | Реле электропривода сиденья со стороны пассажира |
| PWR/WNDW | Реле электростеклоподъемников |
| PWR/COLUMN | Реле электропривода рулевой колонки |
| L/GATE | Реле двери багажника |
| LCK | Реле блокировки дверей |
| REAR/WSW | Реле омывателя заднего стекла |
| UNLCK | Реле разблокировки дверей |
| DRL/LO BEAM | Реле дневных ходовых огней/ Реле ближнего света фар |
| LT/UNLCK | Реле разблокировки двери со стороны водителя |
| DRL/ LO BEAM | Реле дневных ходовых огней (если установлено) |
| REAR FOG LAMPS (CHINA) | Реле противотуманных фар |
| FRT/WSW | Реле омывателя ветрового стекла переднего |
Подкапотное пространство
Блок предохранителей и реле расположен с левой стороны под капотом.
| № | Обозначение |
|---|---|
| A/C CLUTCH | Муфта кондиционера |
| ABS MTR | Двигатель антиблокировочной системы (ABS) |
| AFS | Адаптивная система переднего освещения |
| AIRBAG | Система подушек безопасности |
| AUX POWER | Вспомогательная розетка |
| AUX VAC PUMP | Вспомогательный вакуумный насос |
| AWD | Система полного привода |
| BATT 1 | Аккумулятор 1 |
| BATT 2 | Аккумулятор 2 |
| BATT 3 | Аккумулятор 3 |
| CIGAR LIGHTER | Прикуриватель |
| ECM 1 | Блок управления двигателем 1 |
| ECM/ FPM IGN | Блок управления двигателем/ Блок управления топливным насосом зажигание |
| EMISSION 1 | Система снижения токсичности 1 |
| EMISSION 2 | Система снижения токсичности 2 |
| EVEN COILS | Четные катушки форсунок |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| * | Омыватель фар (Китай) / Противотуманные фары (GMC) |
| FPM | Силовой модуль топливного насоса |
| FSCM | Блок управления топливной системой |
| FOG LAMP (GMC) | Противотуманные фары (GMC) |
| HTD STR WHL | Подогрев рулевого колеса |
| HORN | Звуковой сигнал |
| HTD MIR | Подогрев наружного зеркала заднего вида |
| HUMIDITY/MAF | Датчик влажности/ Датчик массового расхода воздуха |
| HVAC BLWR | Вентилятор отопления, вентиляции и кондиционирования |
| LT HI BEAM | Левая фара дальнего света |
| LT LO BEAM | Левая фара ближнего света |
| LT PRK | Левый габаритный фонарь |
| LT TRLR STOP/TRN | Левый стоп-сигнал и указатель поворота прицепа |
| ODD COILS | Нечетные катушки форсунок |
| PCM IGN | Зажигание блока управления трансмиссией |
| PWR L/GATE | Электропривод двери багажника |
| PWR OUTLET | Розетка |
| RR APO | Задняя вспомогательная розетка |
| RR DEFOG | Обогрев заднего стекла |
| RR HVAC | Задняя система климат-контроля |
| RT HI BEAM | Правая фара дальнего света |
| RT LO BEAM | Правая фара ближнего света |
| RT PRK | Правый габаритный фонарь |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| RVC SNSR | Датчик регулируемого напряжения |
| S/ROOF/SUNSHADE | Люк |
| SERVICE | Сервисный ремонт |
| SPARE | Запасной |
| Stop Lamps (China Only) | Стоп-сигналы (только Китай) |
| STRTR | Стартер |
| TCM | Блок управления трансмиссией |
| TRANS | Трансмиссия |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| TRLR BRK | Тормоз прицепа |
| TRLR PRK LAMP | Габаритные фонари прицепа |
| TRLR PWR | Питание прицепа |
| WPR/WSW | Стеклоочиститель/ Омыватель ветрового стекла |
| Реле | |
| A/C CMPRSR CLTCH | Муфта компрессора кондиционера |
| AUX VAC PUMP | Вспомогательный вакуумный насос |
| CRNK | Управляемое питание |
| FAN 1 | Вентилятор охлаждения 1 |
| FAN 2 | Вентилятор охлаждения 2 |
| FAN 3 | Вентилятор охлаждения 3 |
| HDLP WASH (CHINA) FOG LAMP (GMC) |
Омыватель фар (Китай) / Противотуманные фары (GMC) |
| HI BEAM | Фары дальнего света |
| HID/LO BEAM | Газоразрядные (HID) фары ближнего света |
| HORN | Звуковой сигнал |
| IGN | Главное зажигание |
| LT TRLR STOP/TRN | Левый стоп-сигнал и указатель поворота прицепа |
| PRK LAMP | Габаритный фонарь |
| PWR/TRN | Трансмиссия |
| RR DEFOG | Обогрев заднего стекла |
| RT TRLR STOP/TRN | Правый стоп-сигнал и указатель поворота прицепа |
| Stop Lamps (China Only) | Стоп-сигналы (только Китай) |
| TRLR BCK/UP | Фонари заднего хода прицепа |
| WPR | Стеклоочиститель ветрового стекла |
| WPR HI | Стеклоочиститель ветрового стекла высокая скорость |
