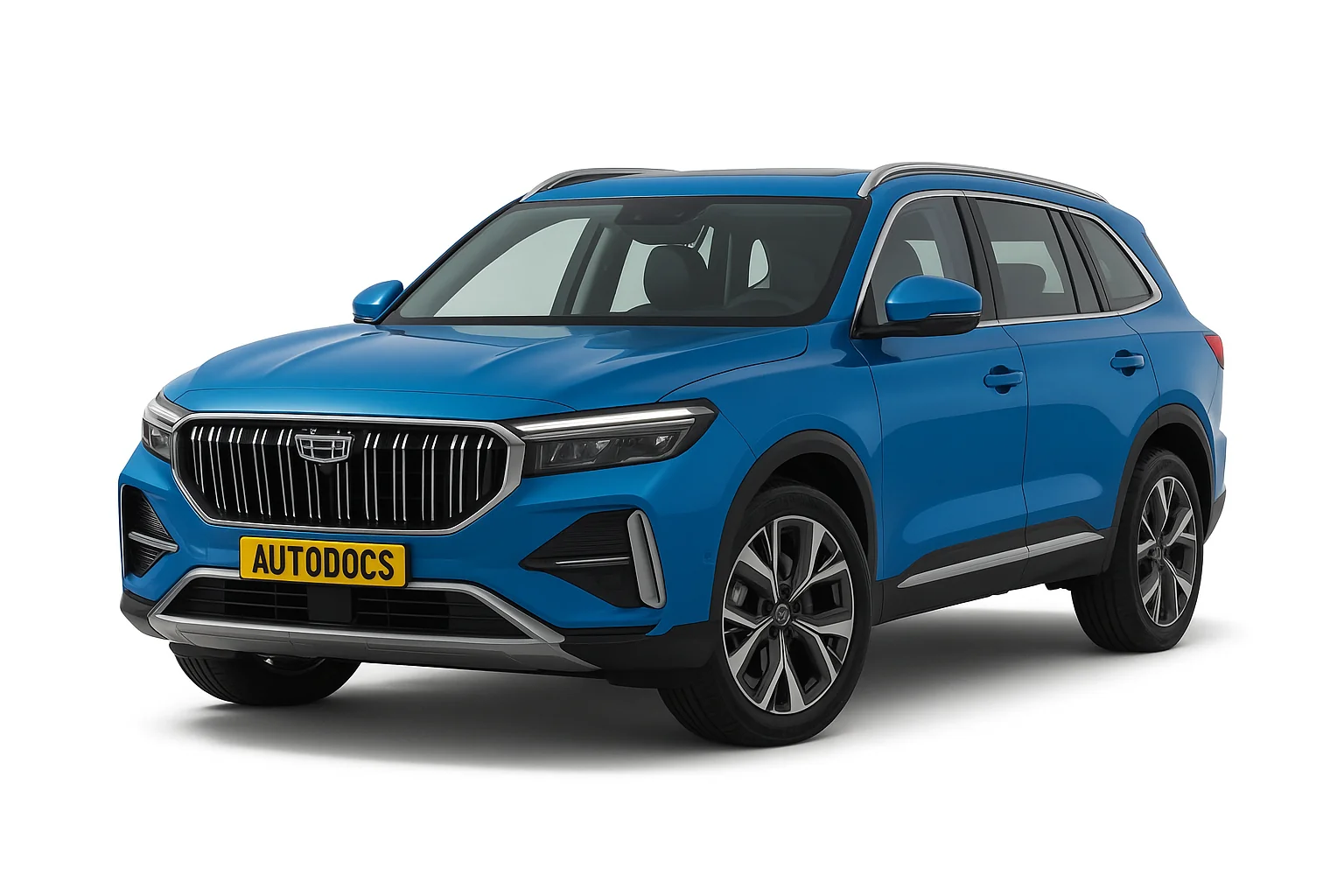

Geely Monjaro средне размерный кроссовер который выпускался в 2022, 2023, 2024, 2025, 2026 году и по настоящее время. Так же известна под названием Geely Xingyue L. Построен на платформе CMA, которая изначально была разработана компанией Volvo. В данном материале вы сможете найти описание предохранителей и реле Джили Монжаро со схемами блоков и местами их расположения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле и их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Блок в салоне

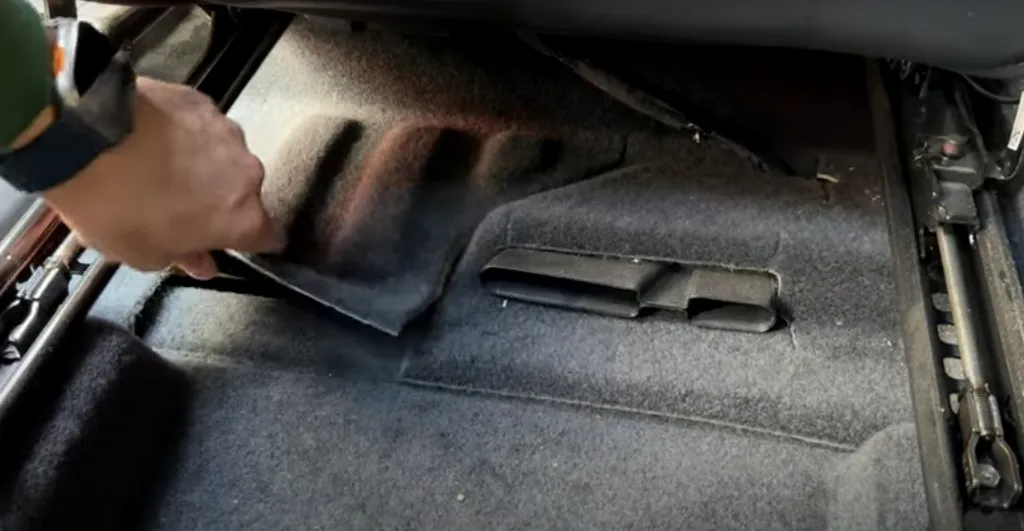

В салоне автомобиля блок с предохранителями и реле находится в дополнительном отделении под водительским сидением. Для получения доступа надо выдвинуть сиденье вперед и вверх. Далее со стороны заднего сиденья, поднять обшивку и убрать защитную крышку блока.

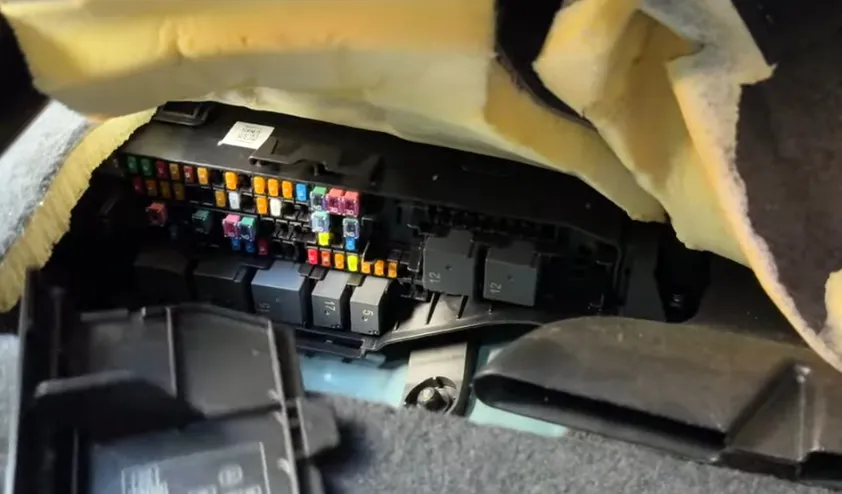

Сам блок будет выглядеть вот так.

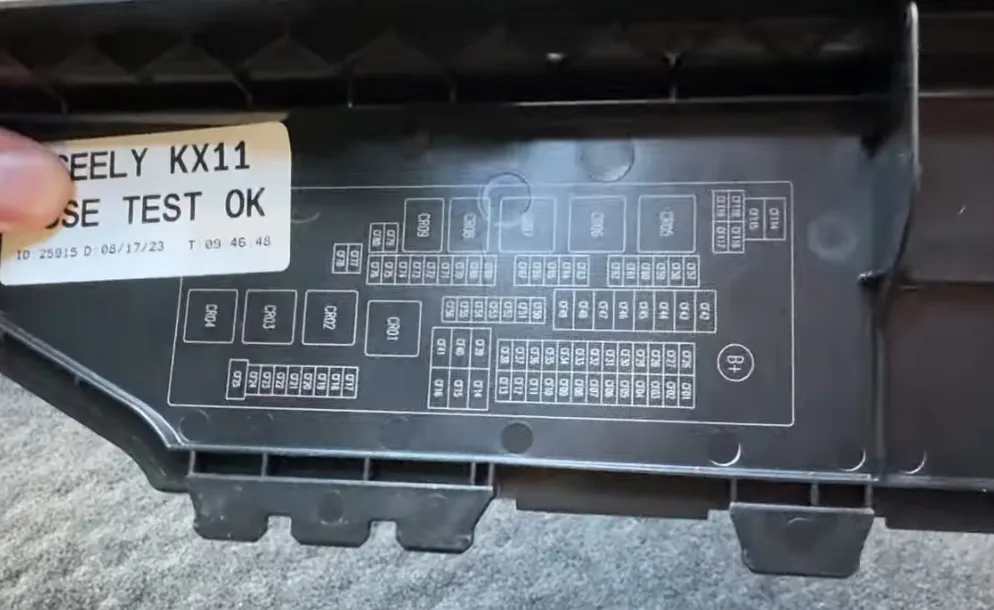

Сверяйте информацию со своими схемами с обратной стороны крышки блоков или иной технической документацией.
| № | A | Описание |
|---|---|---|
| CF01 | 30 | Предохранитель модуля водительской двери |
| CF02 | 30 | Предохранитель модуля передней пассажирской двери |
| CF03 | 10 | Предохранитель блока управления температурой |
| CF04 | 5 | Предохранитель заднего габаритного фонаря |
| CF05 | 7,5 | Предохранитель блока переключателей центральной консоли, дисплея центральной консоли и дисплея со стороны пассажира |
| CF06 | 5 | Предохранитель модуля системы информирования водителя, дисплея системы информирования водителя (DIS) |
| CF08 | 5 | Предохранитель модуля рулевого колеса и модуля связи BLE NFC |
| CF10 | 5 | Предохранитель модуля селектора переключения передач, модуля переключателя режимов движения и блока переключателей центральной консоли |
| CF11 | 5 | Предохранитель модуля антенны системы телематики и связи, датчика дождя и освещенности и радиочастотной антенны |
| CF12 | 5 | Предохранитель модуля шлюза автомобиля |
| CF13 | 15 | Предохранитель головного блока информационно-развлекательной системы |
| CF14 | 40 | Предохранитель модуля вентилятора |
| CF15 | 30 | Предохранитель разъема пассажирского сиденья |
| CF16 | 30 | Предохранитель разъема водительского сиденья |
| CF17 | 15 | Предохранитель модуля рулевого колеса |
| CF26 | 10 | Предохранитель диагностического разъема OBD II |
| CF27 | 5 | Предохранитель модуля РОС |
| CF27 | 10 | Предохранитель модуля PDC |
| CF28 | 5 | Предохранитель катушки реле |
| CF32 | 5 | Предохранитель левого и правого блоков управления системы обнаружения препятствий |
| CF33 | 25 | Предохранитель модуля левой задней двери |
| CF35 | 5 | Предохранитель главного контроллера системы активной безопасности |
| CF36 | 25 | Предохранитель модуля правой задней двери |
| CF39 | 20 | Предохранитель блока управления аудиосистемой |
| CF43 | 30 | Предохранитель модуля двери багажного отделения с электроприводом |
| CF44 | 30 | Предохранитель модуля заднего сиденья |
| CF46 | 40 | Предохранитель центрального блока управления |
| CF48 | 30 | Предохранитель цепи + катушки фильтра |
| CF49 | 40 | Предохранитель центрального блока управления |
| CF52 | 5 | Предохранитель модуля SRS |
| CF54 | 20 | Предохранитель модуля топливного насоса |
| CF56 | 15 | Предохранитель электродвигателя заднего стеклоочистителя |
| CF59 | 15 | Предохранитель электронного блока управления дифференциалом |
| CF63 | 15 | Предохранитель розетки 12 В в центральной консоли |
| CF64 | 15 | Предохранитель розетки 12 В в багажном отделении |
| CF65 | 10 | Предохранитель USB заднего ряда сидений |
| CF68 | 10 | Предохранитель USB / беспроводной зарядки |
| CF69 | 7,5 | Предохранитель комбинации приборов |
| CF70 | 5 | Предохранитель блока переключателей задней консоли |
| CF71 | 20 | Предохранитель модуля верхнего люка |
| CF72 | 5 | Предохранитель модуля HUD |
| CF73 | 5 | Предохранитель фронтальной камеры |
За работу прикуривателя отвечают предохранители CF63 и СF64. Размер — Микро 2.

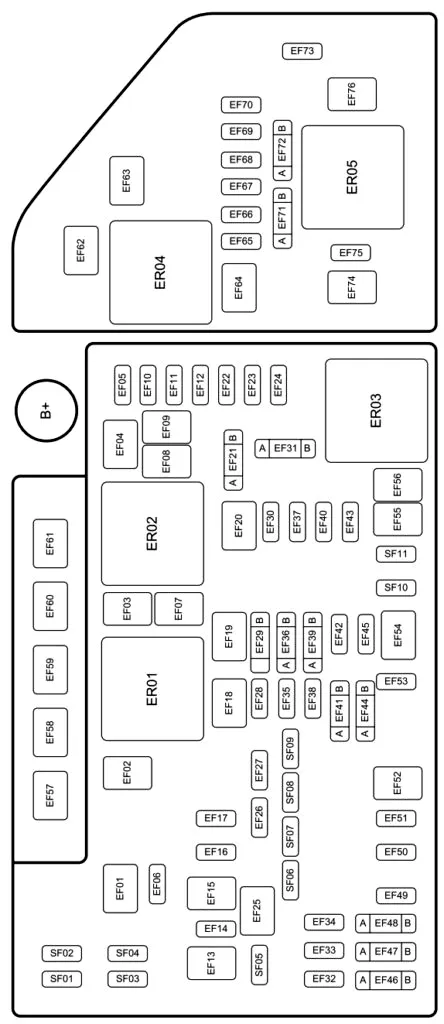

Блок под капотом

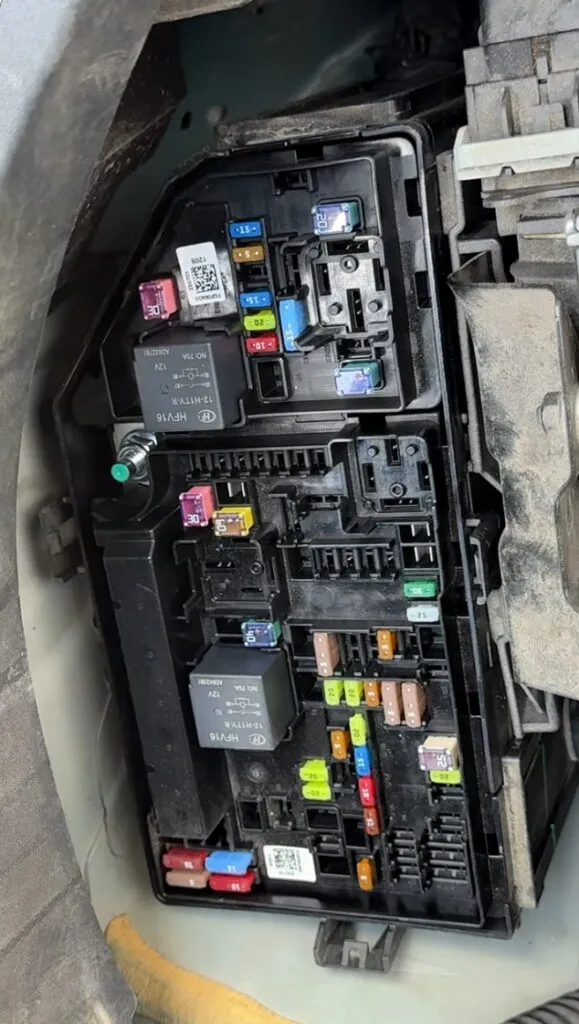

Под капотом, в моторном отсеке блок с предохранителями и реле находится с левой стороны около аккумуляторной батареи. Для доступа к блоку надо убрать защитную крышку.
| № | A | Обозначение |
|---|---|---|
| EF04 | 30 | Предохранитель электродвигателя переднего стеклоочистителя |
| EF07 | 40 | Главный предохранитель двигателя (управление динамикой автомобиля) |
| EF08 | 60 | Главный предохранитель двигателя (управление динамикой автомобиля) |
| EF16 | 20 | Предохранитель правой блок-фары |
| EF17 | 20 | Предохранитель левой блок-фары |
| EF27 | 5 | Предохранитель переднего радара |
| EF28 | 20 | Предохранитель левой блок-фары |
| EF29 | 5 | Предохранитель выключателя стоп-сигналов |
| EF35 | 20 | Предохранитель правой блок-фары |
| EF41A | 5 | Предохранитель шасси |
| EF41B | 5 | Предохранитель питания вывода управления системой контроля расстояния при парковке |
| EF42 | 5 | Предохранитель модуля системы пассивной безопасности (SRS) |
| EF44A | 5 | Предохранитель датчика управления корректором фар |
| EF44B | 5 | Предохранитель датчика положения педали акселератора |
| EF51 | 20 | Предохранитель питания звукового сигнала |
| EF52 | 25 | Предохранитель электродвигателя стеклоомывателя |
| EF55 | 40 | Предохранитель обогрева ветрового стекла |
| EF56 | 40 | Предохранитель обогрева ветрового стекла |
| EF60 | 60 | Предохранитель насоса охлаждающей жидкости двигателя |
| EF61 | 60 | Предохранитель вентилятора системы охлаждения двигателя |
| EF61 | 80 | Предохранитель вентилятора системы охлаждения двигателя |
| EF63 | 30 | Предохранитель электродвигателя стартера |
| EF65 | 10 | Предохранитель датчиков ЕСМ |
| EF66 | 20 | Предохранитель питания блока ЕСМ |
| EF67 | 15 | Предохранитель электромагнитного клапана двигателя |
| EF69 | 5 | Предохранитель блока управления двигателем |
| EF70 | 15 | Предохранитель блока управления коробкой передач |
| EF71A | 15 | Предохранитель катушки зажигания |
| EF71B | 15 | Предохранитель датчика кислорода |
| EF74 | 30 | Предохранитель блока управления исполнительным устройством коробки передач |
| EF76 | 30 | Предохранитель блока управления исполнительным устройством коробки передач |
