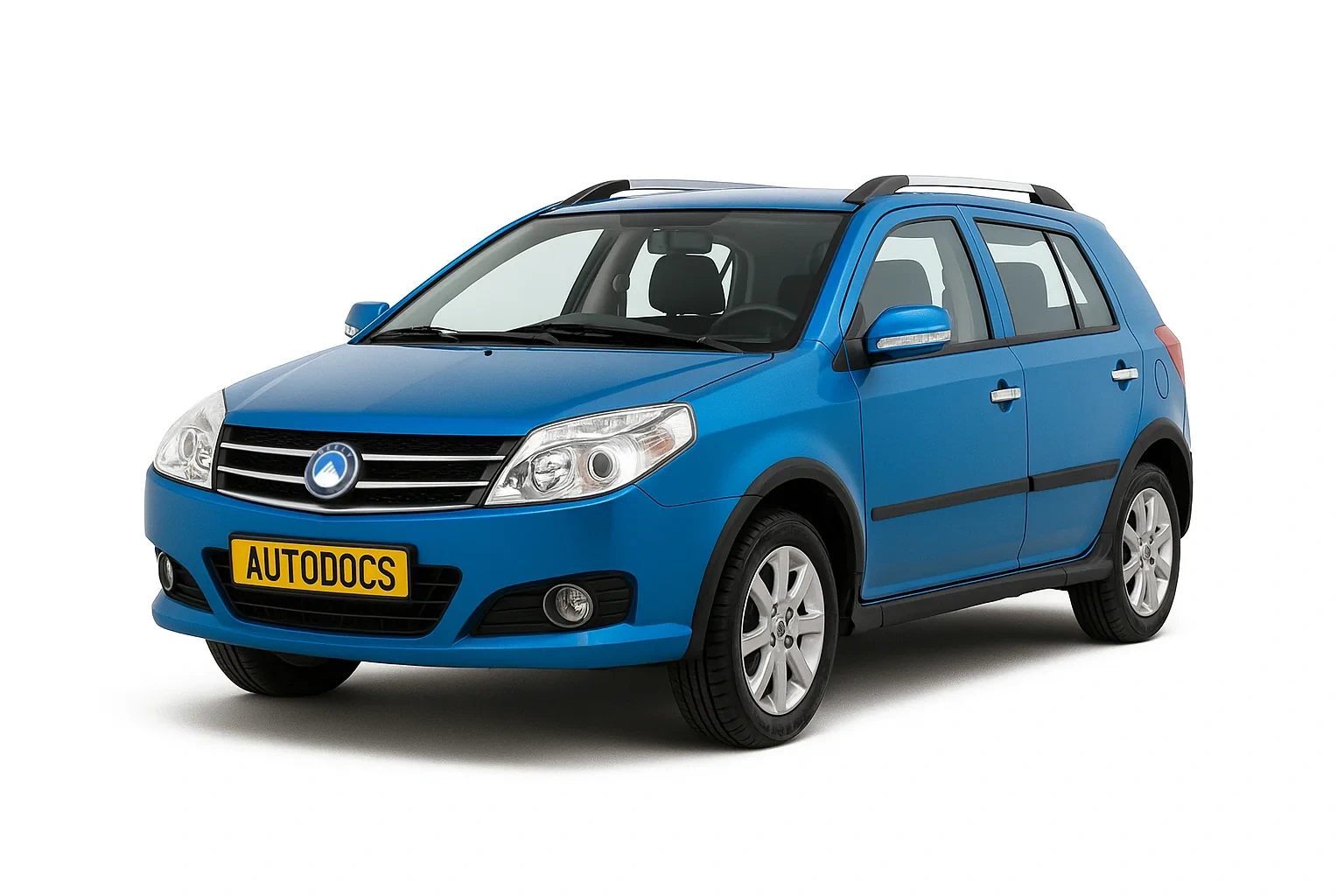

Geely MK выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 годах с объемом двигателя в 1.3 л., 1.5 л. и 1.8 л. За это время модельный ряд автомобиля обновили и представили кроме седана ещё и хэтчбек Geely MK Cross. В Китае так же известна под названием Geely Jinying Cross. В данной статье Вы найдёте описание предохранителей и реле Джили МК Кросс со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей и реле, а так же их количество может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Содержание
Блок в салоне
Блок предохранителей и реле
В салоне автомобиля блок с предохранителями расположен в нижней части приборной панели со стороны водителя. Для доступа надо убрать защитную крышку.
Сверяйте назначение со своими схемами на обратной стороне защитной крышки.
| № | А | Описание |
|---|---|---|
| 1 | 7,5A | (А/С) – Кондиционер |
| 2 | 20A | (POWER) – Привод люка в крыше |
| 3 | 15A | (TAIL) – Габариты и задние фонари |
| 4 | 10A | (STOP LP) – СТОП – сигналы |
| 5 | 15A | (HAZARD) – Аварийная сигнализация (аварийка) |
| 6 | 10A | (ENG ECU) – (ЭБУ) Электронный блок управления двигателем |
| 7 | 10A | (REMOTE) – Система дистанционного управления замками дверей; пульт ДУ |
| 8 | 20A | (RR DEF) – Обогрев / подогрев заднего стекла |
| 9 | 20A | (DR LOCK) – Центральный замок |
| 10 | 10A | (ROOM LP) – Освещение внутри салона (плафоны, лампочки) |
| 11 | 10A | (MIR) – Электрический привод боковых зеркал заднего вида |
| 12 | 15A | (CIGAR LIGHTER) – Прикуриватель (передняя розетка) |
| 13 | 15A | (IGN COIL) – Модуль / катушка зажигания |
| 14 | 10A | (SRS ECU) – Блок управления системой подушек безопасности SRS (пассивная система безопасности) |
| 15 | 10A | (REMOTE) – Система дистанционного управления замками дверей; пульт ДУ |
| 16 | 10A | (B/UP) – Свет фонарей заднего хода |
| 17 | 10A | (ABS ECU) – Гидро электронный модуль управления тормозной системой ABS (АБС) |
| 18 | 10A | (PHONE) – Магнитола (аудиосистема), телефон |
| 19 | 10A | (ALT) – Генератор |
| 20 | 15A | (WIPER) – Стеклоочиститель (дворники) и омыватель лобового стекла |
| 21 | 10A | (CLUSTER) – Комбинация / панель приборов (спидометр, тахометр одометр, световые индикаторы) |
| 22 | Запасной (резервный) | |
| Реле | ||
| R1 | Реле габаритов и света задних фонарей (TAIL) | |
| R2 | Вентилятор печки (отопитель, нагнетатель воздуха) (BLOWER) | |
За работу прикуривателя отвечает предохранитель номер 12 на 15А.
Блоки под капотом
Блок предохранителей и реле
Основой блок с предохранителями и реле находится с левой стороны около аккумулятора, так же закрыт защитной крышкой.
Пример схемы с обратной стороны крышки блока.
| № | А | Обозначение |
|---|---|---|
| 1 | 10A | (А/СОМ) – Электромагнитная муфта компрессора кондиционера |
| 2 | 30A | (STA) – Стартер |
| 3 | 15A | (FRT FOG) – Передние противотуманные фары (птф); задние птф |
| 4 | 20A | (CON FAN) – Вентилятор конденсора |
| 5 | 20A | (RAD FAN) – Вентилятор радиатора (сис-ма охлаждения двигателя) |
| 6 | 10A | (HORN) – Сигнал (гудок, клаксон) |
| 7 | 20A | (MAIN) – На Главное реле |
| 8 | 10A | (H-LP RH) – Правая фара – дальний и ближний свет |
| 9 | 10A | (H-LP LH) – Левая фара – дальний и ближний свет |
| 10 | 10A | (Spare) – Запасной (резерв) |
| 11 | 15A | (Spare) – Запасной (резерв) |
| 12 | 20A | (Spare) – Запасной (резерв) |
| S1 | 20A | (AM2) – Выключатель (замок) зажигания |
| S2 | 30A | (AM1) – Выключатель (замок) зажигания |
| S3 | 30A | (P/WDW) – Стеклоподъемники (электропривод) |
| S4 | 20A | (BLOWER) – Вентилятор печки (отопителя) |
| РЕЛЕ | ||
| R1 | Реле вентилятора радиатора (система охлаждения двигателя) (RAD FAN) | |
| R2 | Реле электро вентилятора конденсора (CON FAN) | |
| R3 | Реле стартера (STA) | |
| R4 | Реле передних противотуманных фар (птф) и задних противотуманных огней (FRT FOG) | |
| R5 | Реле Бензонасоса (топливного насоса) (FUEL PUMP) | |
| R6 | Реле дальнего света фар (H/LAMP | |
| R7 | Реле звукового сигнала (HORN) | |
| R8 | Реле компрессора кондиционера (А/СОМ) | |
| R9 | Главное реле (MAIN) | |
Блок силовых предохранителей
На плюсовой клемме аккумуляторной батареи крепятся плавкие предохранители высокой мощности.
| № | А | Назначение |
|---|---|---|
| 1 | 110А | Главный предохранитель |
| 2 | 30А | Предохранитель блока с предохранителями и реле, расположенного под капотом |
| 3 | 30А | Предохранитель блока с предохранителями и реле, расположенного под капотом |
| 4 | 40А | Предохранитель блока с предохранителями и реле, расположенного в салоне |
| 5 | 60А | Предохранитель генератора |
