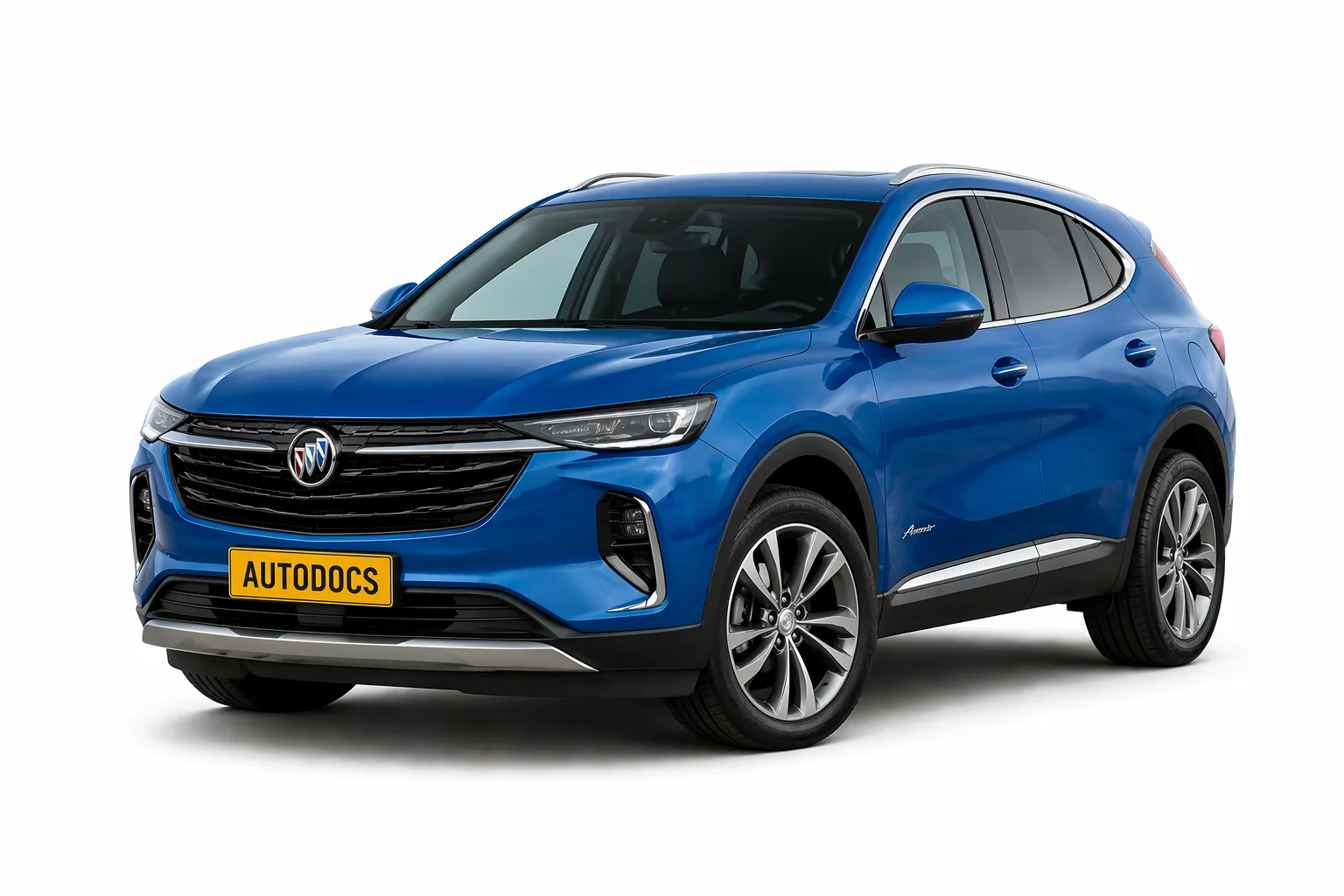

Buick Envision 2 поколения выпускался в 2021, 2022, 2023, 2024, 2025, 2026 годах. За это время модель пережила рестайлинг. В нашем посте вы найдете описание предохранителей и реле Buick Envision 2G с диаграммами блоков предохранителей и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Назначение предохранителей и реле в блоках может отличаться от показанного и зависит от года выпуска и страны поставки.
Моторный отсек

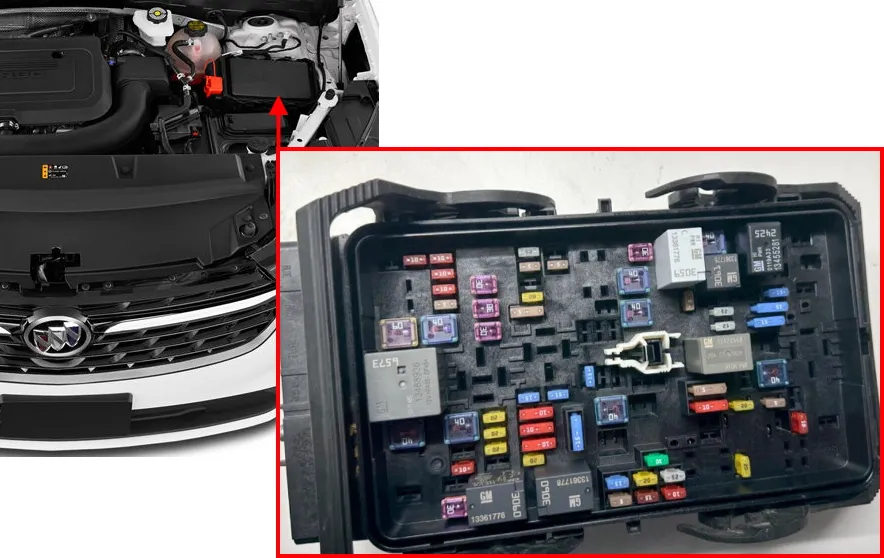

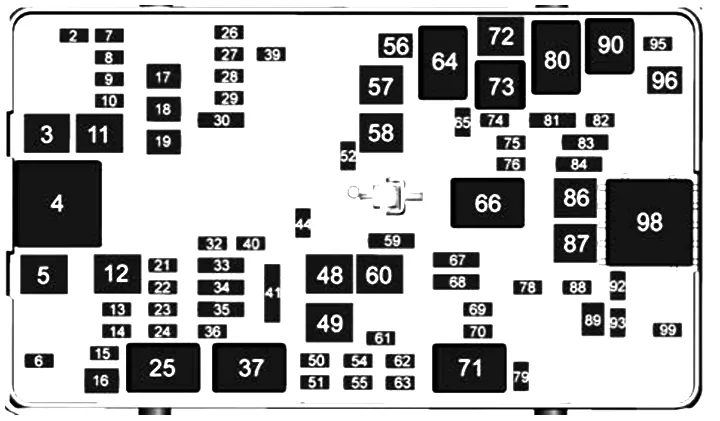

Под капотом блок предохранителей и реле находится рядом с аккумулятором под защитной крышкой.
| № | Обозначение |
|---|---|
| F02 | Стоп-сигнал / поворотник правый прицепа |
| F03 | Модуль управления электротормозной системой |
| F05 | Обогрев заднего стекла |
| F06 | — |
| F07 | Стоп-сигнал / поворотник левый прицепа |
| F08 | 2021: Модуль верхней консоли / Универсальный гаражный открыватель / Датчик дождя |
| F09 | Модуль системы полуактивного демпфирования подвески |
| F10 | Адаптивное переднее освещение / модуль управления задним приводом |
| F11 | Преобразователь постоянного тока в постоянный ток 1 |
| F12 | Электропривод двери багажника |
| F13 | — |
| F14 | Клапан вентиляции адсорбера |
| F15 | — |
| F16 | Стеклоочиститель передний |
| F17 | Электрорегулировка пассажирского сиденья |
| F18 | Стеклоподъемник левый |
| F19 | Стеклоподъемник правый |
| F21 | Модуль внешнего освещения 1 |
| F22 | Модуль внешнего освещения 3 |
| F23 | Модуль внешнего освещения 6 |
| F24 | — |
| F26 | Преобразователь постоянного тока модуля управления трансмиссией |
| F27 | Привод дистанционных функций |
| F28 | — |
| F29 | Модуль внешнего освещения 4 |
| F30 | Модуль памяти сиденья водителя |
| F32 | Правая фара |
| F33 | Подогрев передних сидений |
| F34 | Подогрев задних сидений |
| F35 | Дверная панель / Переключатель положения сиденья водителя и пассажира |
| F36 | Модуль зоны топливного бака |
| F39 | Модуль запирания без помощи рук |
| F40 | Левая фара |
| F41 | — |
| F44 | Стеклоочиститель задний |
| F48 | Электродвигатель вентилятора отопителя |
| F49 | — |
| F50 | — |
| F51 | — |
| F52 | — |
| F54 | — |
| F55 | — |
| F56 | Стартер |
| F57 | Электрорегулировка сиденья водителя / Модуль памяти сиденья |
| F58 | Модуль управления задним приводом |
| F59 | — |
| F60 | — |
| F61 | — |
| F62 | — |
| F63 | — |
| F65 | Управление кондиционером |
| F67 | — |
| F68 | — |
| F69 | — |
| F70 | — |
| F72 | Шестерня стартера |
| F74 | — |
| F75 | Главный блок управления двигателем |
| F76 | Блок управления двигателем 2 |
| F78 | Звуковой сигнал |
| F79 | Насос стеклоомывателя |
| F81 | — |
| F82 | Аккумулятор блока управления двигателем |
| F83 | Блок управления двигателем / Катушка зажигания |
| F84 | 2021: Off engine 1/off engine 2 2022: Датчик массового расхода воздуха / Кислородный датчик / Датчик температуры впускного воздуха / Датчик абсолютного давления и влажности дроссельной заслонки / Датчик кислорода с подогревом / Клапан охлаждающей жидкости блока / Насос продувки улавливания паров топлива / Кислородный датчик широкодиапазонный / Клапаны продувки адсорбера, турбо-байпаса, шаговый впускной, шаговый выпускной, управления маслом двигателя |
| F86 | — |
| F87 | Люк |
| F88 | Аэрозатвор |
| F89 | — |
| F93 | Стояночный фонарь прицепа |
| F95 | — |
| F96 | — |
| F99 | — |
| Реле | |
| K04 | Обогрев заднего стекла |
| K25 | Управление передним стеклоочистителем |
| K37 | Скорость переднего стеклоочистителя |
| K64 | Стартер |
| K66 | Силовой агрегат |
| K71 | — |
| K73 | Управление кондиционером |
| K80 | Шестерня стартера |
| K90 | — |
| K98 | — |
Блоки в салон

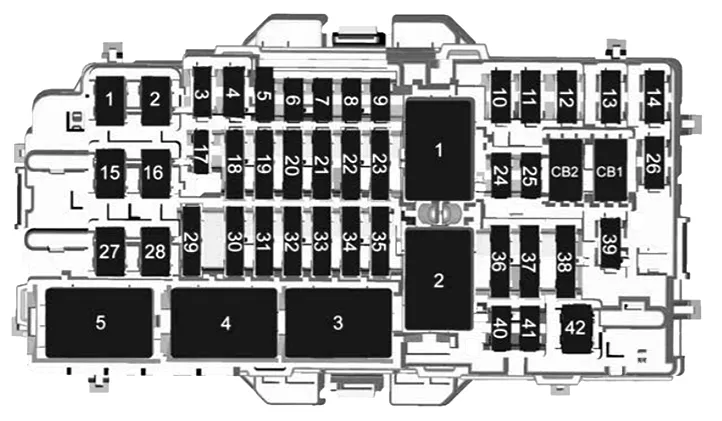

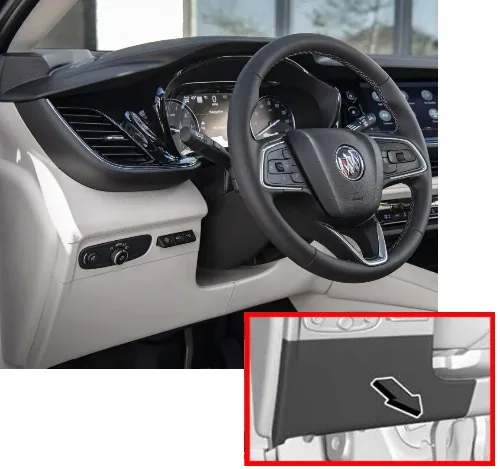

Внутри автомобиля блок предохранителей и реле расположен в нижней части панели приборов, за защитной крышкой.
| № | А | Назначение |
|---|---|---|
| F1 | 40 | Преобразователь постоянного тока в постоянный ток 2 (DC-DC) |
| F2 | 30 | Блок управления кузовом 4 |
| F3 | — | |
| F4 | — | |
| F5 | 25 | Блок управления кузовом 2 |
| F6 | 20 | Блок управления кузовом 3 |
| F7 | — | |
| F8 | 20 | Модуль внешнего освещения 5 |
| F9 | — | |
| F10 | 5 | Блокировка рулевой колонки |
| F11 | 10 | Блок управления кузовом 1 |
| F12 | — | |
| F13 | — | |
| F14 | — | |
| F15 | 15 | Вспомогательная розетка, заднее багажное отделение |
| F16 | — | |
| F17 | 20 | Модуль внешнего освещения 7 |
| F18 | 10 | Повышенный уровень заднего фонаря |
| F19 | 10 | 2021: Блокировка рулевой колонки в сборе |
| 2022: Модуль верхней консоли / Универсальный гаражный открыватель / Датчик дождя / Электронный сборщик платы | ||
| F20 | 10 | Диагностический модуль датчиков / Автоматическое распознавание пассажира / Диагностическое соединение / Беспроводное зарядное устройство |
| F21 | 5 | 2021: Центральный шлюзовой модуль / Модуль платформы управления телематикой |
| 2022: Центральный шлюзовой модуль / OnStar | ||
| F22 | 10 | Модуль вычисления внешних объектов / Дальнобойный радар / Модуль помощи при парковке / передней камеры / Оповещение о слепой зоне сбоку |
| F23 | 10 | Модуль обработки видео |
| F24 | — | |
| F25 | 10 | Розетка переменного тока / Дополнительный USB |
| F26 | — | |
| F27 | 30 | Усилитель |
| F28 | 60 | 2021: Перемычка |
| 2022: Модуль подогрева рулевого колеса / Аккумулятор модуля внешнего освещения 2 / Преобразователь постоянного тока / переменного тока | ||
| F29 | 10 | Комбинация приборов / Проекционный дисплей / Модуль ионизатора качества воздуха / Центральный дисплей консоли / Дисплей отопителя, вентиляции и кондиционирования |
| F30 | — | |
| F31 | 2022: Вспомогательный модуль питания Run/Crank / Менеджер аккумуляторной системы / Блок управления двигателем | |
| F32 | 10 | Run crank для разного 3 датчик влажности / Модуль внешнего освещения / Модуль управления электротормозной системой / Датчик качества воздуха снаружи / Ручная регулировка уровня левой / правой фары / Внутреннее зеркало заднего вида / Датчик твердых частиц в салоне / Управление вентилятором подушки и спинки водителя / помощника |
| F33 | — | |
| F34 | 10 | Run crank для разного 1 и 2 модуль платы переключателя / Панель приборов / Модуль управления трансмиссией / Датчик и диагностический модуль / Переключатель ручной регулировки уровня фар / Вспомогательный дисплей с отражающим светом |
| F35 | 15 | Run crank для блока управления двигателем |
| F36 | 10 | Переключатель электростояночного тормоза / Плата интерфейса переключателя |
| F37 | 15 | Радио / Модуль центральной консоли / Дополнительное гнездо |
| F38 | — | |
| F39 | 2 | Контактная спираль рулевого колеса |
| F40 | 20 | Модуль внешнего освещения 2 |
| F41 | 7,5 | Модуль подогрева рулевого колеса |
| F42 | 20 | Модуль инвертора постоянного тока в переменный |
| CB1 | — | |
| CB2 | 15 | Вспомогательная розетка консоли |
| Реле | ||
| K01 | Сохраняемое питание аксессуаров | |
| K02 | Run/crank | |
| K03 | — | |
| K04 | — | |
| K05 | — | |
Частые вопросы: предохранители и реле Buick Envision (2021–2026 гг.)
Где находится блок предохранителей на Buick Envision (2021–2026 гг.)?
Где искать блоки на Buick Envision (2021–2026 гг.): Электропривод двери багажника; Дверная панель / Переключатель положения сиденья водителя и пассажира; Аккумулятор блока управления двигателем; Блокировка рулевой колонки. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Buick Envision (2021–2026 гг.)?
Найдите позицию прикуривателя в таблице на странице Buick Envision (2021–2026 гг.) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Buick Envision (2021–2026 гг.) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Buick Envision (2021–2026 гг.)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Buick Envision (2021–2026 гг.)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Buick Envision (2021–2026 гг.)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Buick Envision (2021–2026 гг.)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Buick Envision (2021–2026 гг.)?
Схема и таблица предохранителей Buick Envision (2021–2026 гг.) — на этой странице: Моторный отсек, Блоки в салон. Сохраните страницу — номиналы соответствуют штатной комплектации.
