Buick Enclave 2 поколения выпускался в 2018, 2019, 2020, 2021, 2022, 2023, 2024, 2025 годах. За это время модель получила обновление. В нашем посте вы найдете подробное описание блоков предохранителей и реле Buick Enclave 2G со схемами блоков предохранителей, расположением и фотографиями. Выделим предохранитель, отвечающий за прикуриватель.
Описание предохранителей может отличаться от приведенного и зависит от года выпуска и комплектации вашего Enclave.
Содержание
Блоки в салоне

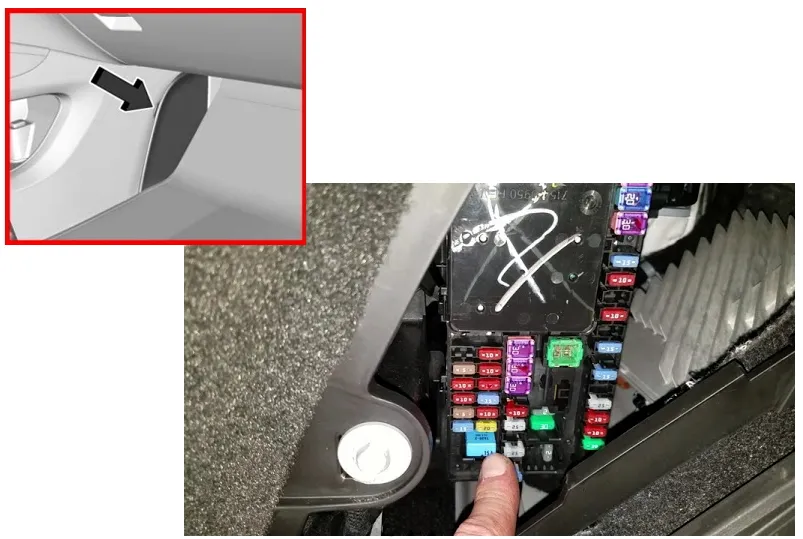

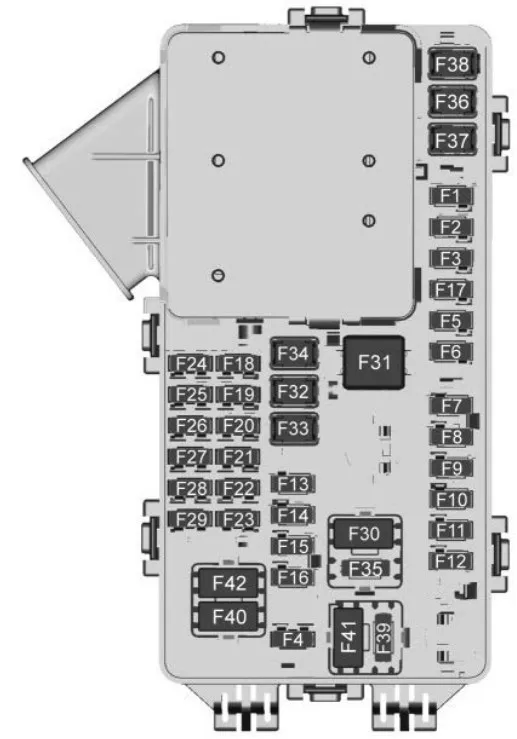

Внутри автомобиля блок предохранителей и реле расположен под панелью приборов, со стороны пассажира.
| № | Назначение |
|---|---|
| F1 | Блок управления кузовом 6 |
| F2 | Диагностический разъем |
| F3 | Электрическая блокировка рулевой колонки |
| F4 | Задний USB-порт |
| F5 | 2021: Задняя солнцезащитная шторка / Парковка/Задний ход/Нейтраль/Драйв/Пониженная |
| F6 | Отопление, вентиляция и кондиционирование воздуха |
| F7 | Блок управления кузовом 3 |
| F8 | 2021: Адаптивная система переднего освещения |
| F9 | Обогрев правого переднего сиденья |
| F10 | Подушка безопасности |
| F11 | 2018-2020: Электронный прецизионный переключатель |
| F12 | Усилитель |
| F13 | Блок управления кузовом 7 |
| F14 | Обогрев левого переднего сиденья |
| F15 | Не используется |
| F16 | Люк |
| F17 | Модуль шлюза связи |
| F18 | 2018-2020: Комбинация приборов 2021: Комбинация приборов / Проекционный дисплей |
| F19 | Блок управления кузовом 1 |
| F20 | Модуль беспроводного зарядного устройства |
| F21 | Блок управления кузовом 4 |
| F22 | Инфотеймент |
| F23 | Блок управления кузовом 2 |
| F24 | 2021: Парковка / Задний ход / Нейтраль / Драйв / Пониженная |
| F25 | 2018-2020: Помощь при парковке 2021: Помощь при парковке / Плата интерфейса переключателя |
| F26 | Модуль интеграции связи |
| F27 | Видео |
| F28 | Дисплей радио / Отопления, вентиляции и кондиционирования воздуха |
| F29 | Радио |
| F30 | Органы управления на рулевом колесе |
| F31 | Передний вентилятор |
| F32 | Инвертор постоянного / переменного тока |
| F33 | Электропривод сиденья водителя |
| F34 | Электропривод сиденья пассажира |
| F35 | Питание/Блок управления кузовом 4 |
| F36 | Электроусилитель руля |
| F37 | Розетка / Беспроводное зарядное устройство / Аксессуары |
| F38 | Блок управления кузовом 8 |
| F39 | Подсветка органов управления на рулевом колесе |
| F40 | Не используется (Автоматический выключатель) |
| F41 | Не используется (Автоматический выключатель) |
| F42 | Вспомогательная розетка / Прикуриватель |
Предохранители, управляющие прикуривателем и розетками в Buick Enclave: Предохранитель №37 (Розетка/Беспроводное зарядное устройство/Аксессуары) и Предохранитель №42 (Вспомогательная розетка/Прикуриватель), расположенные в блоке предохранителей в салоне, а также предохранитель CB3 (Задняя вспомогательная розетка), расположенный в блоке предохранителей в багажном отделении.
Моторный отсек

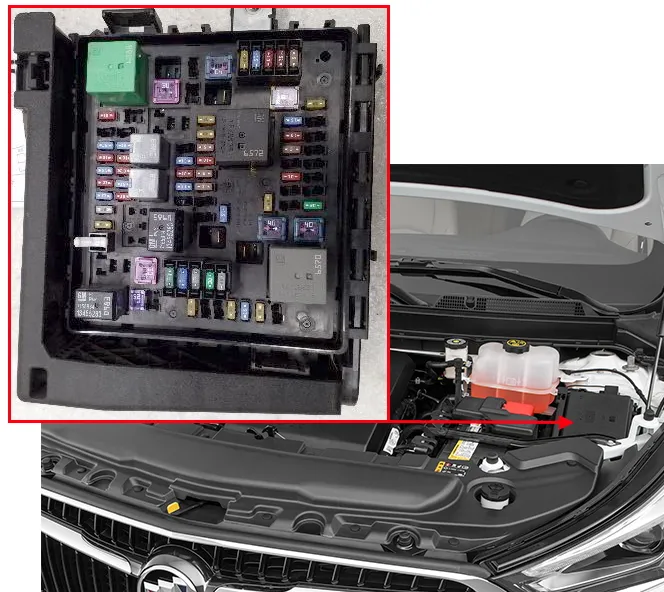

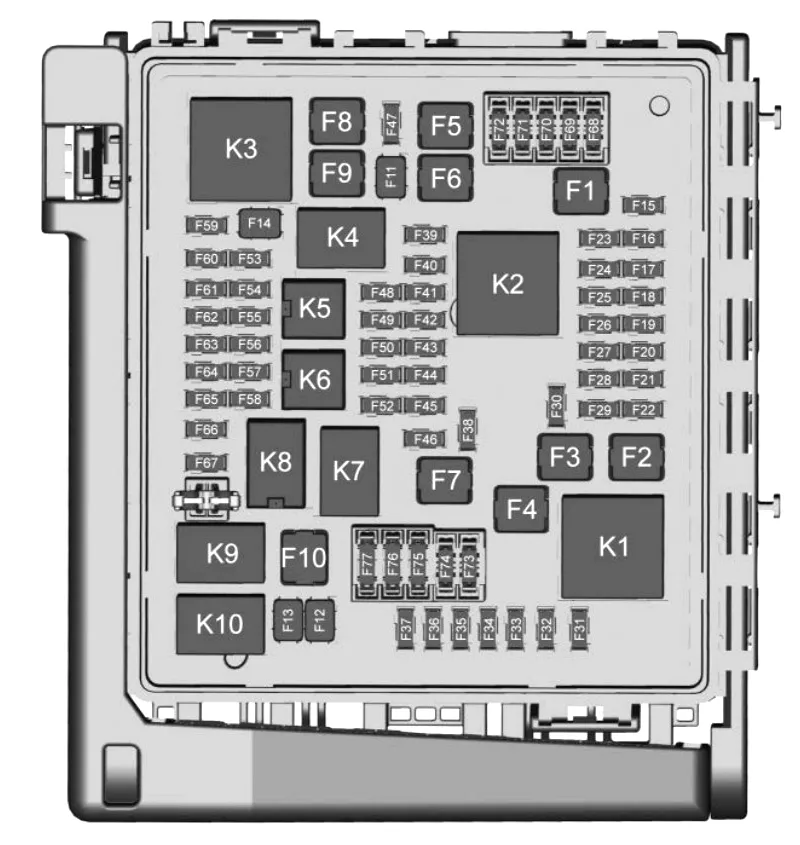

Блок предохранителей и реле расположен под капотом с правой стороны. Для доступа необходимо снять защитную крышку.
Сверьте назначение элементов с вашими схемами на обратной стороне защитной крышки.
| № | Обозначение |
|---|---|
| F1 | Насос антиблокировочной системы тормозов |
| F2 | Стартер 1 |
| F3 | DC DC преобразователь 1 |
| F4 | Не используется |
| F5 | DC DC преобразователь 2 |
| F6 | Не используется |
| F7 | Не используется |
| F8 | Не используется |
| F9 | Вакуумный насос |
| F10 | Передний стеклоочиститель |
| F11 | Не используется |
| F12 | Не используется |
| F13 | Стартер 2 |
| F14 | Не используется |
| F15 | Задний стеклоочиститель |
| F20 | Не используется |
| F21 | Не используется |
| F22 | Электронный блок управления тормозами |
| F23 | Стояночные/Прицепные лампы |
| F24 | Правый стоп-сигнал/Указатель поворота прицепа |
| F25 | Блокировка рулевой колонки |
| F26 | Не используется |
| F27 | Левый стоп-сигнал/Указатель поворота прицепа |
| F28 | Не используется |
| F29 | Не используется |
| F30 | Насос омывателя |
| F31 | Не используется |
| F32 | Левая фара ближнего света |
| F33 | Передние противотуманные фары |
| F34 | Клаксон |
| F35 | Не используется |
| F36 | Не используется |
| F37 | Правая фара ближнего света |
| F38 | Мотор автоматической регулировки уровня фар |
| F39 | Модуль управления трансмиссией |
| F40 | Левый задний электроцентр/ Зажигание |
| F41 | Комбинация приборов |
| F42 | Отопление, вентиляция и кондиционирование воздуха |
| F43 | 2018-2020: Проекционный дисплей 2021: Проекционный дисплей/ Отражающий световспомогательный дисплей |
| F44 | Модуль шлюза связи/ Run/Crank |
| F45 | Не используется |
| F46 | Не используется |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Внутреннее зеркало заднего вида |
| F50 | 2018-2020: Модуль управления топливной системой 2021: Модуль управления топливной системой / Плата интерфейса переключателя / Run/Crank |
| F51 | Обогрев рулевого колеса |
| F52 | Переключатель складывания сидений |
| F53 | 2021: Насос охлаждающей жидкости |
| F54 | 2018-2020: Насос охлаждающей жидкости |
| F55 | Муфта кондиционера |
| F56 | 2018-2020: Интегрированный модуль управления шасси |
| F57 | Модуль управления двигателем/Зажигание |
| F58 | Модуль управления трансмиссией/ Зажигание |
| F59 | Аккумулятор модуля управления двигателем |
| F60 | Модуль управления двигателем-чет |
| F61 | Датчик O2 1/MAF |
| F62 | Не используется |
| F63 | Датчик O2 2/ Каннистер/ Моторное масло/ Турбо |
| F64 | Aeroshutter |
| F65 | Силовой агрегат модуля управления двигателем 1 |
| F66 | Силовой агрегат модуля управления двигателем 2 |
| F67 | Модуль управления двигателем-нечет |
| F68 | Не используется |
| F69 | Не используется |
| F70 | Не используется |
| F71 | Не используется |
| F72 | Не используется |
| F73 | Не используется |
| F74 | Не используется |
| F75 | Не используется |
| F76 | Не используется |
| F77 | Не используется |
| Реле | |
| K1 | Стартер 1 |
| K2 | Run/Crank |
| K3 | Вакуумный насос |
| K4 | Не используется |
| K5 | Кондиционер |
| K6 | 2018-2020: Насос охлаждающей жидкости |
| K7 | Модуль управления двигателем |
| K8 | Складывание сидений |
| K9 | Не используется |
| K10 | Стартер 2 |
Багажное отделение

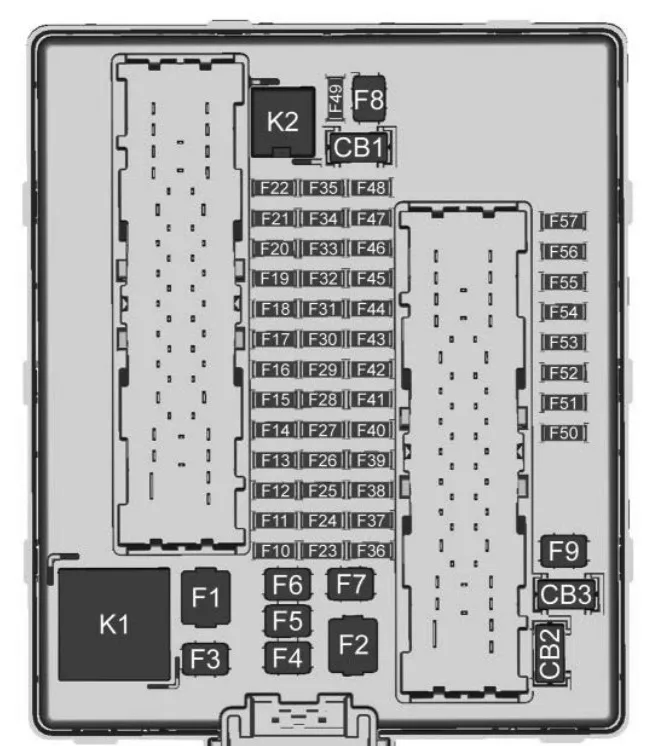

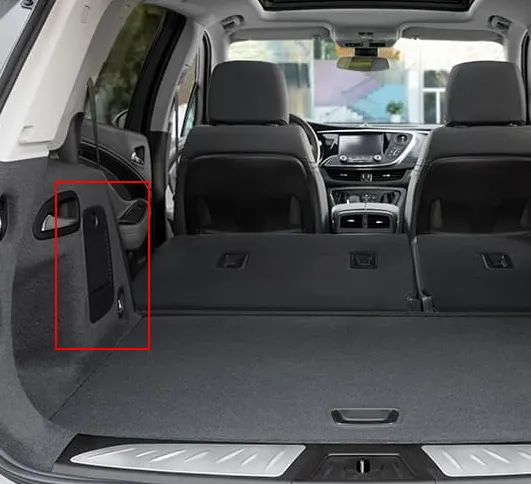

В багажном отделении блок предохранителей и реле расположен с левой стороны.
| № | Обозначение |
|---|---|
| F1 | Не используется |
| F2 | Прицеп |
| F3 | Складывание сидений |
| F4 | Задний вентилятор |
| F5 | Управление задним приводом |
| F6 | Не используется |
| F7 | Правое окно |
| F8 | Обогреватель заднего стекла |
| F9 | Левое окно |
| F10 | Не используется |
| F11 | Реверс прицепа |
| F12 | USB-порт/ Сиденья третьего ряда |
| F13 | Не используется |
| F14 | Не используется |
| F15 | Не используется |
| F16 | Не используется |
| F17 | Камера |
| F18 | Не используется |
| F19 | 2018-2019: Вентилируемые сиденья 2020-2021: Вентилируемые сиденья / Массаж |
| F24 | Поясничная поддержка |
| F25 | Не используется |
| F26 | Стоп-сигналы прицепа |
| F27 | 2018-2019: Не используется 2020-2021: Массаж |
| F28 | Пассивный вход/ Пассивный запуск |
| F29 | Не используется |
| F30 | Вентиляция каннистера |
| F31 | Не используется |
| F32 | Обогрев зеркал |
| F33 | USB-порт/ Сиденья второго ряда |
| F34 | Модуль двери багажника |
| F35 | 2018-2020: Модуль управления топливной системой 2021: Модуль управления топливной системой / Модуль зоны топливного бака. |
| F36 | Не используется |
| F37 | Не используется |
| F38 | Модуль окон |
| F39 | Замок задней двери |
| F40 | Модуль памяти сидений |
| F41 | Датчик автоматического заполнения салона |
| F42 | Не используется |
| F43 | Не используется |
| F44 | Не используется |
| F45 | Мотор двери багажника |
| F46 | Обогрев задних сидений |
| F47 | Не используется |
| F48 | Не используется |
| F49 | Не используется |
| F50 | Не используется |
| F51 | Не используется |
| F52 | Модуль полуактивной системы демпфирования |
| F53 | Не используется |
| F54 | Система расчета внешних объектов/ Система оповещения о слепых зонах |
| F56 | Универсальная дистанционная система/ Потолочная консоль |
| F57 | Отпирание без помощи рук |
| CB1 | Не используется (Автоматический выключатель) |
| CB2 | Не используется (Автоматический выключатель) |
| CB3 | Задняя вспомогательная силовая розетка (Автоматический выключатель) |
| Реле | |
| K1 | Не используется |
| K2 | Не используется |
Частые вопросы: предохранители и реле Buick Enclave 2G
Где находится блок предохранителей на Buick Enclave 2G?
Где искать блоки на Buick Enclave 2G: Электрическая блокировка рулевой колонки; Органы управления на рулевом колесе; Электроусилитель руля; Подсветка органов управления на рулевом колесе. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Buick Enclave 2G?
Найдите позицию прикуривателя в таблице на странице Buick Enclave 2G (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Buick Enclave 2G?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Buick Enclave 2G?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Buick Enclave 2G?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Buick Enclave 2G?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Buick Enclave 2G?
Схема и таблица предохранителей Buick Enclave 2G — на этой странице: Блоки в салоне, Моторный отсек, Багажное отделение. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Buick Enclave 2G?
На Buick Enclave 2G обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
