Buick Envision 1-го поколения выпускался в 2015, 2016, 2017, 2018, 2019, 2020 годах. За это время модель underwent рестайлинг. В нашей статье мы представим описание предохранителей и реле Buick Envision с схемами блоков предохранителей, их расположением и примерами исполнения. Выделим предохранитель прикуривателя.
Назначение предохранителей и реле в блоках может отличаться от показанного и зависит от года выпуска и страны поставки. Сверьте назначение с описанием на обратной стороне защитной крышки, а в случае затруднения обратитесь к ближайшему дилеру.
Блоки в салоне
Внутри автомобиля блок предохранителей находится в бардачке.
| № | Назначение |
|---|---|
| F1 | — |
| F2 | Вентилятор переднего климат-контроля |
| F3 | Электропривод сиденья |
| F4 | Прикуриватель (только для Китая) |
| F5 | — |
| F6 | Передние электростеклоподъемники |
| F7 | — |
| F8 | 2016-2018: Розетка дополнительного оборудования 2019-2020: Средняя розетка дополнительного оборудования |
| F9 | Блок управления кузовом 8 |
| F10 | Задние электростеклоподъемники |
| F11 | — |
| F12 | Люк |
| F13 | Передние подогреваемые сиденья |
| F14 | Наружное зеркало заднего вида |
| F15 | Блок управления кузовом 3 |
| F16 | — |
| F17 | 2016-2018: Блок управления кузовом 6 2019-2020: Не используется |
| F18 | Блок управления кузовом 7 |
| F19 | Диагностический разъем |
| F20 | SDM |
| F21 | Климат-контроль |
| F22 | Открывание двери багажника |
| F23 | Пассивный вход/Пассивный запуск |
| F24 | Датчик OCC |
| F25 | Кнопки на рулевом колесе |
| F26 | 2016-2018: Зажигание 2019-2020: Узел блокировки рулевой колонки |
| F27 | Блок управления кузовом 4 |
| F28 | Блок управления трансмиссией |
| F29 | Блок управления кузовом 2 |
| F30 | USB |
| F31 | Вентилятор заднего климат-контроля |
| F32 | Блок управления кузовом 1 |
| F33 | Универсальная дистанционная система/открыватель гаражных ворот |
| F34 | Помощь при парковке |
| F35 | OnStar |
| F36 | Дисплей |
| F37 | Радиоприемник |
Предохранитель номер 8 отвечает за работу прикуривателя.
Моторный отсек
Блок предохранителей и реле находится рядом с аккумулятором под защитной крышкой.
| № | Обозначение |
|---|---|
| F01 | Стартер 1 |
| F02 | Стартер 2 |
| F03 | 2016-2018: Non walk 2019-2020: Клапан продувки адсорбера |
| F04 | Блок управления двигателем |
| F05 | 2016-2018: FlexFuel 2019-2020: FlexFuel/Мотор заслонок аэродинамики |
| F06 | Блок управления трансмиссией |
| F07 | — |
| F08 | Блок управления двигателем |
| F09 | Кондиционер |
| F10 | Клапан вентиляции адсорбера |
| F11 | Топливный насос |
| F12 | Подогреваемые сиденья |
| F13 | Насос охлаждающей жидкости двигателя |
| F14 | — |
| F15 | Датчик O2 |
| F16 | 2016-2018: Катушки зажигания – нечетные 2019-2020: Катушки зажигания |
| F17 | 2016-2018: Катушки зажигания – четные 2019-2020: Блок управления двигателем |
| F18 | — |
| F19 | — |
| F20 | DC DC/Трансмиссия |
| F21 | Дверь багажника |
| F22 | ABS |
| F23 | Насос омывателя |
| F24 | Омыватель фары |
| F25 | — |
| F26 | Насос масла трансмиссии |
| F27 | ABS |
| F28 | — |
| F29 | Обогреватель заднего стекла |
| F30 | Обогреватель зеркал |
| F31 | — |
| F32 | Различные функции малого тока/Сращивание цепи 39 |
| F33 | — |
| F34 | Звуковой сигнал |
| F35 | — |
| F36 | Правая фара дальнего света |
| F37 | Левая фара дальнего света |
| F38 | Автоматическая регулировка уровня фар |
| F39 | Передние противотуманные фары |
| F40 | Насос масла трансмиссии |
| F41 | Вентиляция пассажирского сиденья |
| F42 | Положение фары |
| F43 | — |
| F44 | Внутреннее зеркало заднего вида |
| F45 | — |
| F46 | Вентиляция сиденья водителя |
| F47 | Электрический замок рулевой колонки |
| F48 | Задний стеклоочиститель |
| F49 | — |
| F50 | — |
| F51 | 2016-2018: Правая дневная ходовая лампа 2019-2020: Правые фары ближнего света |
| F52 | Блок управления двигателем/Блок управления трансмиссией |
| F53 | — |
| F54 | — |
| F55 | Передний стеклоочиститель |
| F56 | — |
| F57 | 2016-2018: Левая дневная ходовая лампа 2019-2020: Левые фары ближнего света |
| K01 | Старт/Стоп |
| K02 | Муфта кондиционера |
| K03 | Блок управления двигателем |
| K04 | Стеклоочиститель |
| K05 | Соленоид стартера |
| K06 | — |
| K07 | — |
| K08 | Насос масла трансмиссии |
| K09 | Скорость стеклоочистителя |
| K10 | Стартер |
| K11 | Омыватели фар |
| K12 | Фары дальнего света |
| K13 | 2016-2018: Дневные ходовые лампы 2019-2020: Фары ближнего света |
| K14 | Run/Crank |
| K15 | Обогреватель заднего стекла/Зеркал |
Багажное отделение

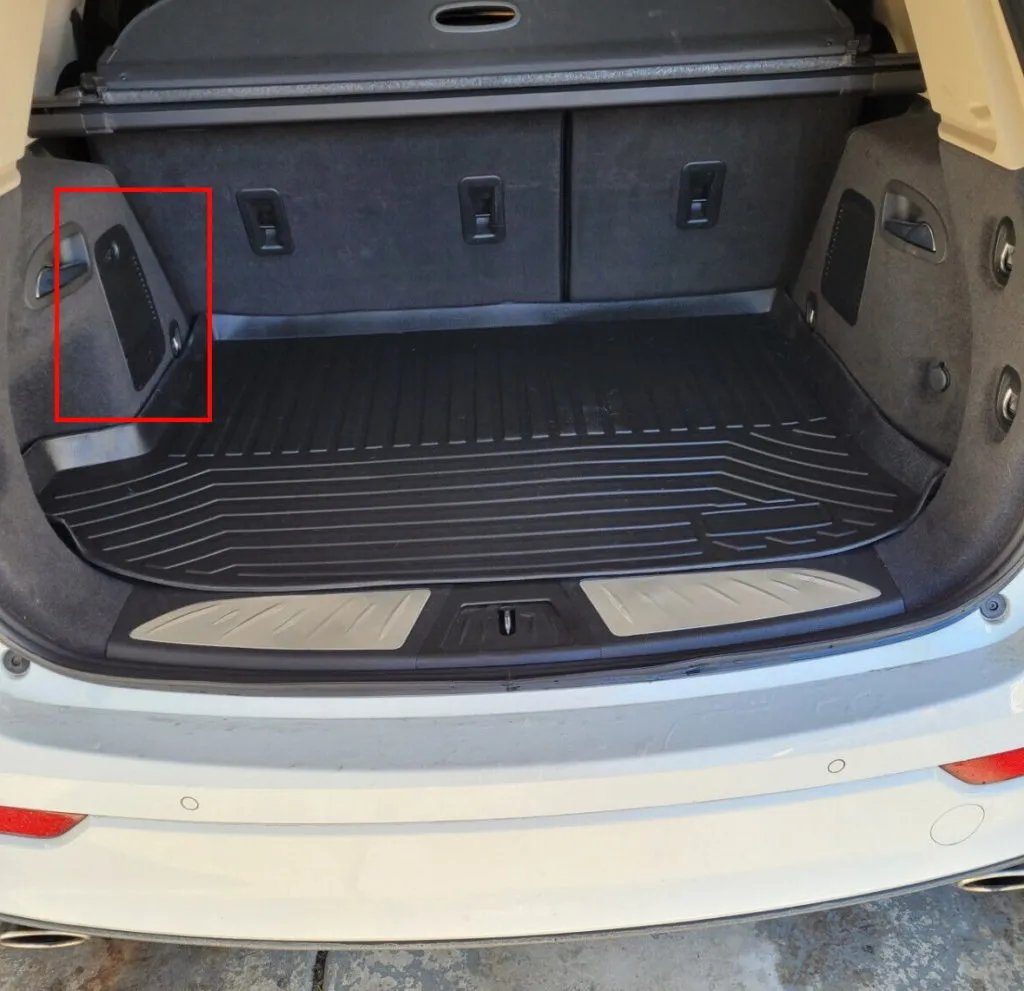

В багажном отделении блок предохранителей находится с левой стороны за защитной крышкой.
| № | Обозначение |
|---|---|
| F1 | — |
| F2 | DC AC |
| F3 | 2016-2019: — 2020: — / Электропривод пассажирского сиденья |
| F4 | 2016-2019: Электропривод пассажирского сиденья 2020: Электропривод пассажирского сиденья / — |
| F5 | Модуль памяти сиденья |
| F6 | 2016-2018: Не используется 2019-2020: Центральный шлюзовой модуль |
| F7 | Усилитель |
| F8 | Задняя розетка дополнительного оборудования |
| F9 | Заднее подогреваемое сиденье |
| F10 | Логистическое реле |
| F11 | Задний климат-контроль |
| F12 | HF датчик электропривода двери багажника |
| F13 | Стояночные/Прицепные лампы |
| F14 | Система оповещения о слепой зоне |
| F15 | Левая стояночная лампа |
| F16 | Правая стояночная лампа |
| F17 | Блок управления кузовом 6 |
| F18 | Подогрев рулевого колеса |
| F19 | 2016-2018: AWD 2019-2020: Блок управления задним приводом |
| F20 | Поясничный отдел сиденья |
| F21 | Заднее подогреваемое сиденье |
| F22 | Блок управления задним приводом |
| F23 | Лампа левого указателя поворота прицепа |
| F24 | Лампа правого указателя поворота прицепа |
| K1 | Стояночные лампы |
| K2 | — |
| K3 | Зажигание/Работа |
| K4 | Логистика |
| K5 | DC AC |
| K6 | — |
| K7 | 2016-2018: Помощь при парковке 2019-2020: Стояночные лампы |
| K8 | 2016-2018: Правый поворот 2019-2020: Лампы правого указателя поворота прицепа |
| K9 | 2016-2018: Левый поворот 2019-2020: Лампы левого указателя поворота прицепа |
| K10 | — |
