Предохранители и реле Buick Encore GX (2019–2024)

Buick Encore GX выпускался в 2019, 2020, 2021, 2022, 2023, 2024 годах. После этого модуль получил обновление. В этой публикации вы найдете описание предохранителей и реле Buick Encore GX с диаграммами блоков предохранителей, их расположением и примерами исполнения на фото. Выделим предохранитель прикуривателя.

Назначение предохранителей и реле в блоках может отличаться от показанного и зависит от года выпуска и страны поставки. Сверьте назначение с описанием на обратной стороне защитной крышки, а в случае затруднения обратитесь к ближайшему дилеру.

Содержание

Моторный отсек

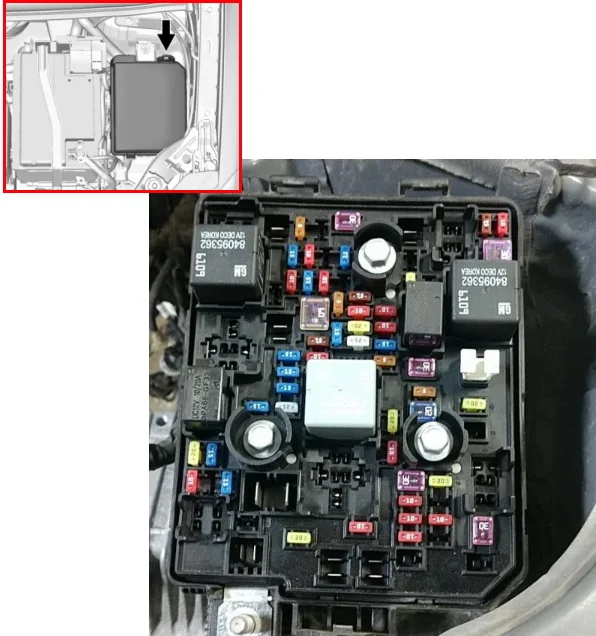

Блок предохранителей и реле расположен рядом с аккумулятором под защитной крышкой.

расположение блока предохранителей Buick Encore GX

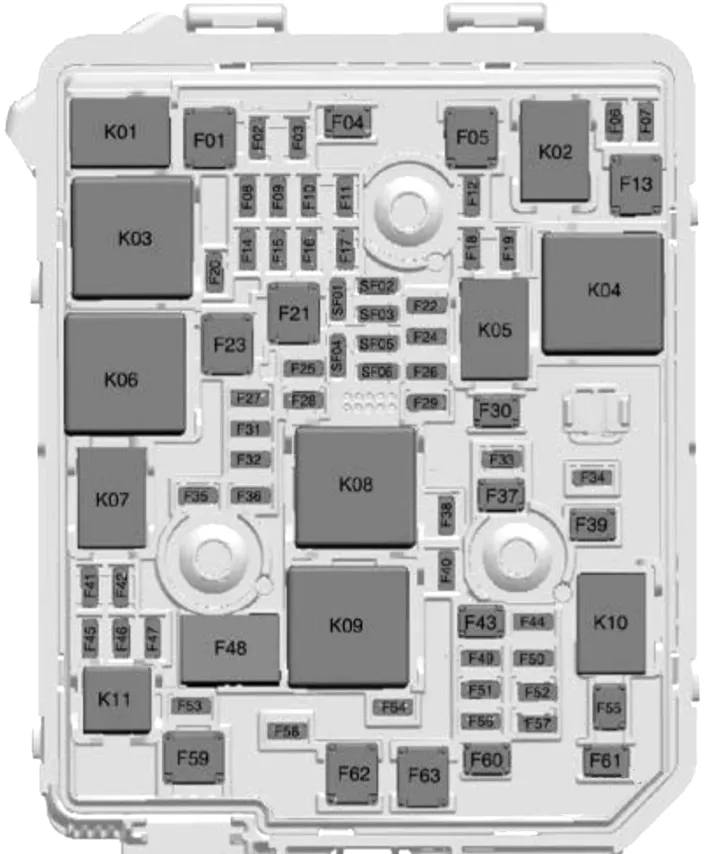

Схема предохранителей Buick Encore GX под капотом — Схема

№	Назначение
F02	CLSTR
F03	Н/Д
F06	OSRVM DEFOG
F07	L/GATE RELSE
F08	AHL AFL MTR1
F09	VENT SEAT
F10	Н/Д
F11	AHL AFL MTR2
F12	Н/Д
F14	ISRVM REAR VIEW CAMERA
F15	DEFC MDL RUN/CRNK
F16	HDLP LVL
F17	Н/Д-DSL
F18	FTZM
F19	Н/Д
F20	Н/Д
F22	TRLR ST/TRN LT – TRLR
F24	ESCL
F25	ECM TCM RUN/CRNK
F26	FRT/REAR WSW PUMP
F27	IGN COIL-GAS ECM PT3-DSL
F28	AERO SH
F29	AHL AFL MDL
F31	ECM PT2
F32	ENG COMP2
F33	RVC
F34	FRT FOG LP
F35	ENG COMP1
F36	ECM PT1
F38	TRLR PRK LAMP – TRLR
F40	AUX WATER PUMP
F41	REAR WPR
F42	HORN
F44	REAR WPR PRK
F45	A/C CLTCH
F46	Н/Д
F47	ECM BATT-GAS ECM BATT-DSL
F49	HDLP HI LH
F50	Н/Д
F51	HDLP HI RH
F52	NOX SOOT SNSR – DSL TRLR ST/TRN RT – TRLR
F53	Н/Д
F54	PEPS
F56	CNSTR VENT SOL-GAS/DEFC MDL-DSL
F57	DEFC MDL-DSL
F58	TCM BATT
SF01	Запасной предохранитель
SF02	Запасной предохранитель
SF03	Запасной предохранитель
SF04	Запасной предохранитель
SF05	Запасной предохранитель
SF06	Запасной предохранитель
ET Предохранители
F48	GLOW PLUG
J-Case Предохранители
F01	Н/Д
F05	Н/Д
F13	REAR WNDW DEFOG
F21	E-BOOST PWR1
F23	STRTR PINION
F59	Н/Д
F62	FUEL HTR DSL
F63	Н/Д
M-case Предохранители
F04	FRT WPR
F30	STRTR SOL
F37	AUX OIL PUMP
F39	Н/Д
F43	PWR WNDW RT
F55	PWR WNDW LT
F60	DEF HTR
F61	Н/Д
Реле
K01	Н/Д
K02	Н/Д
K03	RUN/CRNK
K04	REAR DEFOG
K05	STRTR SOL
K06	STRTR PINION
K07	A/C CNTRL
K08	PT RLY
K09	FUEL HTR DSL
K10	Н/Д
K11	Н/Д

Блоки в салоне

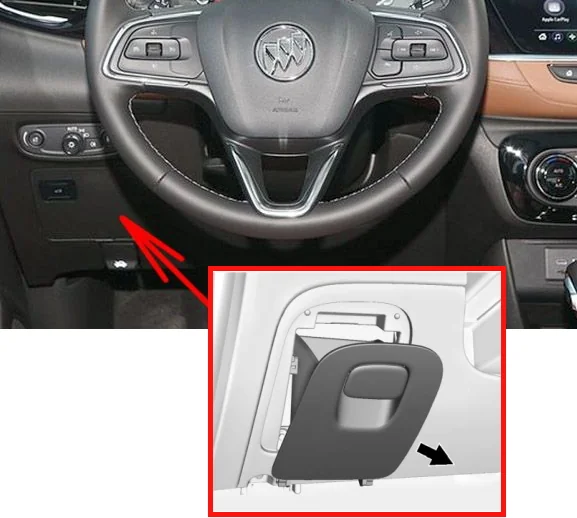

Блок предохранителей расположен под панелью приборов со стороны водителя. Чтобы добраться до предохранителей, нужно снять бокс для мелких предметов.

расположение

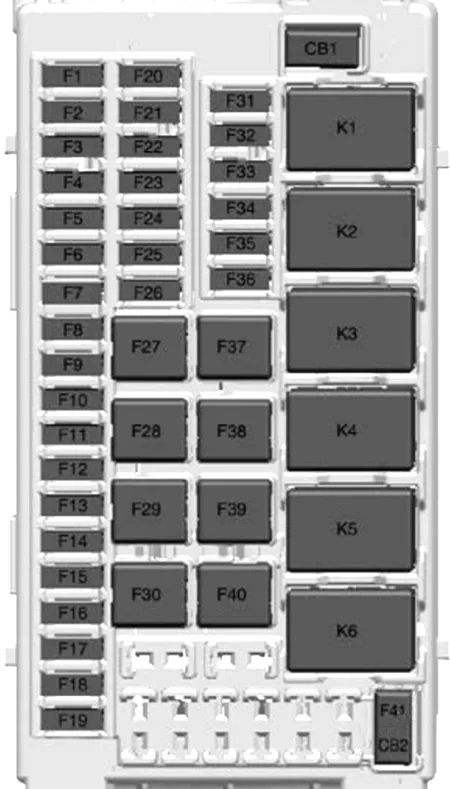

Схема предохранителей в салоне Buick Encore GX — Схема

№	Обозначение
F01	LUMBAR
F02	SUNROOF
F03	VBAT_3
F04	VBAT_7
F05	VBAT_6
F06	AUTO HVAC
F07	CGM
F08	ST_WHL_HTR
F09	DISPLAY
F10	RADIO
F11	ONSTAR (ERA)
F12	PARKASSIST
F13	MAN. HVAC
F14	WL CHARGER
F15	VBAT_2
F16	VBATJ
F17	SWC BKLT
F18	Н/Д
F19	Н/Д
F20	CLOCK SPRING
F21	OCC SEN
F22	DLC
F23	SDM
F24	IGNSW/ESCL
F25	PWR L-GATE MDL
F26	SEC FUSE-2
F27	PWR SEAT CO-DR
F28	VBAT_8
F29	DC-DC AT
F30	PWR L-GATE MDL
F31	OSRVM
F32	FRT HS PWR-1
F33	VBAT_4
F34	FRT HS PWR-2
F35	AMPLIFIER
F36	ONSTAR (TCP)
F37	PWR SEAT DR
F38	DC-DC_400W
F39	SEC FUSE-1
F40	HVAC_BLOWER
Автоматический выключатель
CB1	Н/Д
CB2	APO
Реле
K01	i-RAP_ACC
K02	RUN
K03	LOGISTICS
K04	Н/Д
K05	Н/Д
K06	Н/Д

Багажное отделение

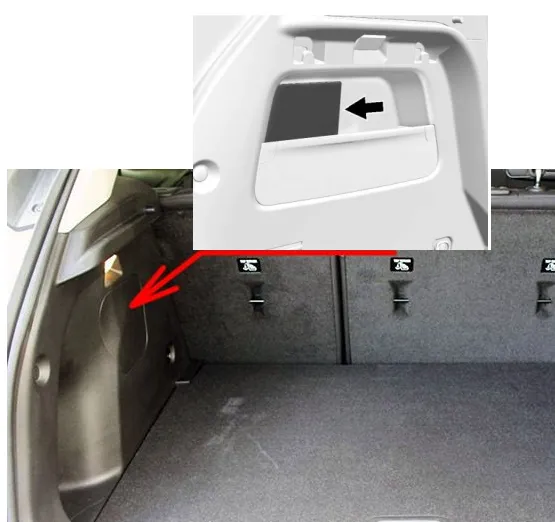

Еще один блок с предохранителями и реле расположен в багажном отделении.

Расположение блоков в багажнике Buick Encore GX

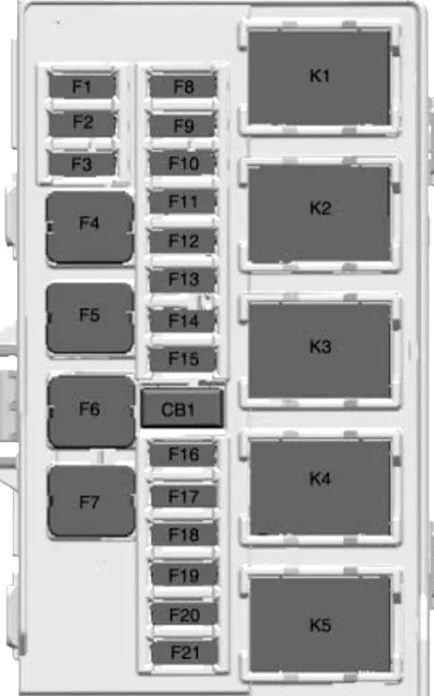

Схема расположения предохранителей Buick Encore GX — Схема

№	Обозначение
F01	Н/Д
F02	RDCM ELEC
F03	Н/Д
F04	Н/Д
F05	DC/AC INVERTER
F06	Н/Д
F07	RDCM
F08	RR SEAT HEAT PWR1
F09	Н/Д
F10	RR SEAT HEAT PWR2
F11	Н/Д
F12	Н/Д
F13	Н/Д
F14	Н/Д
F15	Н/Д
F16	Н/Д
F17	Н/Д
F18	Н/Д
F19	Н/Д
F20	Н/Д
F21	Н/Д
Автоматические выключатели
CB1	Н/Д
Реле
K01	Н/Д
K02	Н/Д
K03	Н/Д
K04	Н/Д
K05	Н/Д

Частые вопросы: предохранители и реле Buick Encore GX (2019–2024)

Где находится блок предохранителей на Buick Encore GX (2019–2024)?

Салонный блок — под приборной панелью слева от руля; силовые цепи — в моторном отсеке у аккумулятора. Точные места для Buick Encore GX (2019–2024) — в разделе о расположении блоков.

Какой предохранитель отвечает за прикуриватель на Buick Encore GX (2019–2024)?

Найдите позицию прикуривателя в таблице на странице Buick Encore GX (2019–2024) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Почему перегорают предохранители один за другим на Buick Encore GX (2019–2024)?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Buick Encore GX (2019–2024)?

Схема и таблица предохранителей Buick Encore GX (2019–2024) — на этой странице: Моторный отсек, Блоки в салоне, Багажное отделение. Сохраните страницу — номиналы соответствуют штатной комплектации.

Сколько блоков предохранителей на Buick Encore GX (2019–2024)?

На Buick Encore GX (2019–2024) обычно два блока: салонный и подкапотный, как указано в разделе «Моторный отсек». Третий блок в багажнике — только если он есть в перечне на этой странице.

Можно ли ставить предохранитель большего номинала на Buick Encore GX (2019–2024)?

Нет. Номинал подобран под сечение провода: предохранитель большего номинала не защитит проводку Buick Encore GX (2019–2024) и может привести к оплавлению жгута. Ставьте только значение из таблицы.

Что означает номинал и цвет предохранителя на Buick Encore GX (2019–2024)?

В таблице указаны позиция, номинал в амперах и назначение цепи. Цвет — заводская маркировка номинала; при замене ставьте предохранитель того же номинала.
