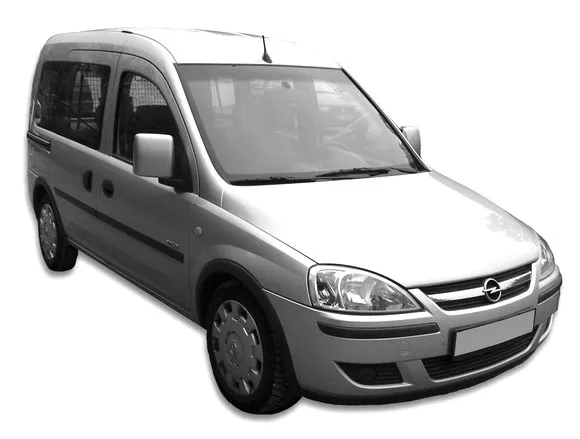

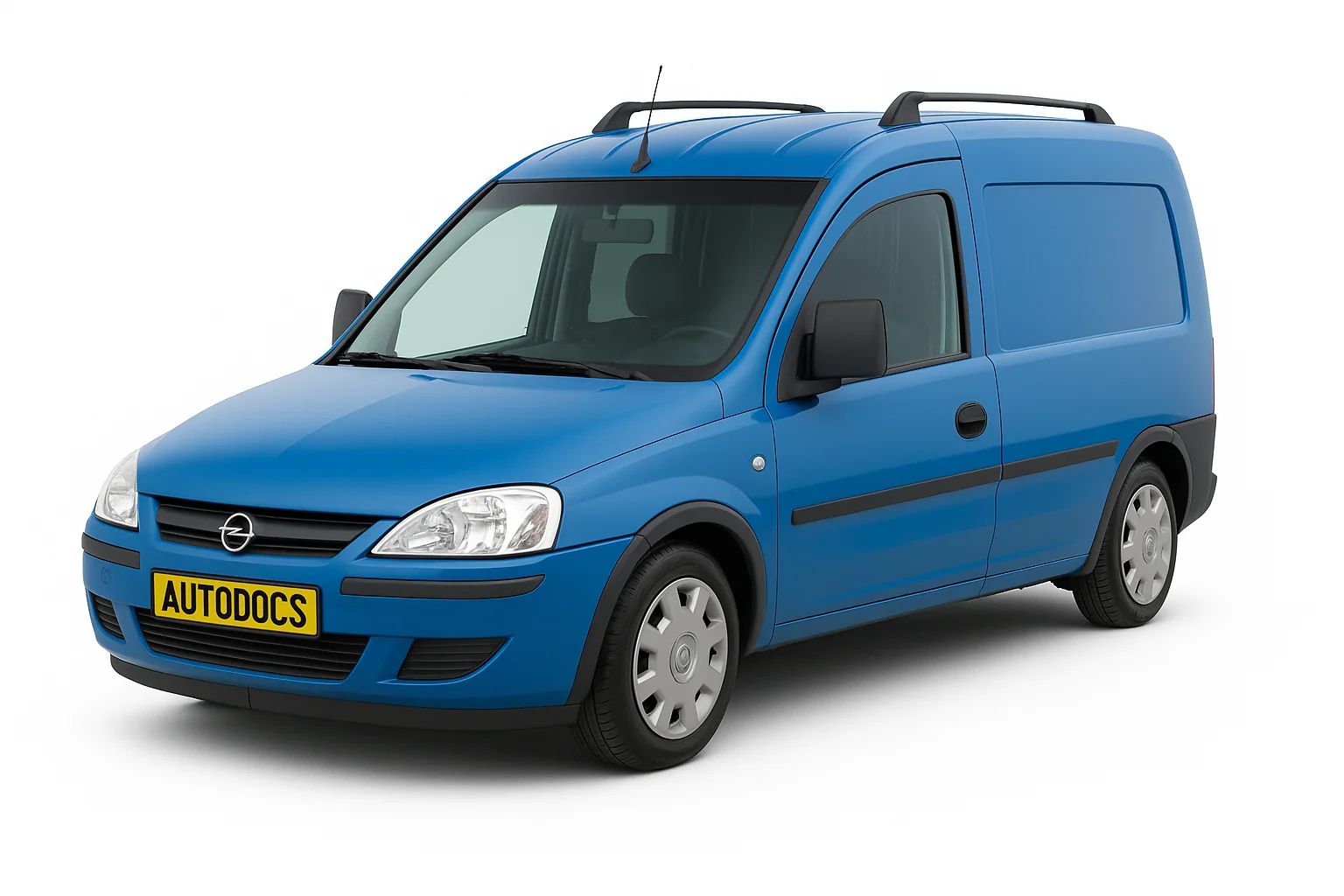

Opel Combo С – третье поколение малотоннажной серии грузовых автомобилей Опель Комбо. Годы выпуска: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011. В данном материале вы найдёте описание блоков предохранителей Опель Комбо С со схемами и фотографиями. Отметим предохранитель отвечающий за прикуриватель.
В данной модели предусмотрены 2 блока с предохранителями и реле, и оба они находятся под капотом Opel Corsa C. Их исполнение может отличаться от представленного и зависит от года выпуска и уровня комплектации. Если не подходит год выпуска и схемы, ознакомьтесь с данным описанием.
Блок предохранителей и реле
С обратной стороны защитной крышки вы найдете актуальную схему Вашего блока.
| № | A | Описание |
|---|---|---|
| 1 | 7,5 | Многофункциональный блок управления |
| 2 | 7,5 | Управление двигателем |
| 3 | 7,5 | Многофункциональный дисплей, аварийная сигнализация, звуковой сигнал, иммобилайзер, комбинация приборов |
| 4 | 5 | Лампа подсветки номерного знака |
| 5 | 20 | Электропривод стеклоподъемников |
| 6 | 10 | Автоматическая коробка передач |
| 7 | 30 | Омыватели фар |
| 8 | 10 | Стартер |
| 9 | 20 | Дополнительный отопитель, система управления двигателем, реле топливного насоса |
| 10 | 10 | Звуковой сигнал |
| 11 | 15 | Многофункциональный блок управления |
| 12 | 20 | Аудиосистема, многофункциональный дисплей |
| 13 | 10 | Противоугонная система |
| 14 | 7,5 | Электропривод зеркал заднего вида |
| 15 | 10 | Омыватели лобового стекла |
| 16 | 5 | Лампы освещения салона |
| 17 | 20 | Многофункциональный блок управления |
| 18 | 20 | Люк |
| 19 | 5 | Противоугонная система |
| 20 | 20 | Электропривод стеклоподъемников |
| 21 | Резерв | |
| 22 | 5 | Многофункциональный блок управления |
| 23 | 20 | Очиститель лобового стекла |
| 24 | 5 | Иммобилайзер, комбинация приборов, лампы освещения салона, рулевое управление с усилителем, многофункциональный дисплей |
| 25 | 5 / 10 | Стоп-сигналы |
| 26 | 20 / 25 | Предохранитель прикуривателя |
| 27 | 15 | Подогреватель сидений |
| 28 | 15 | Подогреватель сидений |
| 29 | 20 | Омыватели лобового стекла |
| 30 | 15 | Система управления двигателем — бензин |
| 31 | 15 | Система кондиционирования |
| 32 | 5 | Антиблокировочная система тормозов (ABS), обогреватель заднего стекла |
| 33 | 7,5 / 15 | Модуль управления двигателем |
| 34 | 30 | Подогреватель топлива (дизель) |
| 35 | 5 | Аудиосистема, электропривод стеклоподъемников, люк |
| 36 | 10 | Левая фара — ближний свет |
| 37 | 10 | Правая фара-ближний свет |
| 38 | 5 | Лампы переднего левого габарита /заднего левого габарита |
| 39 | 5 | Лампы переднего правого габарита /заднего правого габарита |
| 40 | 10 | Стоп сигналы |
| 41 | 15 | Противотуманные фары |
| 42 | 10 | Задние противотуманные фонари |
| 43 | 10 | Левая фара — дальний свет |
| 44 | 10 | Правая фара-дальний свет |
| 45 | 30 | Система кондиционирования |
| 46 | 20 | Управление двигателем |
| 47 | 30 | Обогреватель заднего стекла |
| 48 | 30 | Стартер |
| 49 | 50 | Усилитель рулевого управления |
| 50 | 40 | Антиблокировочная система тормозов (ABS) |
| 51 | 60 | Секвентальная механическая КПП — бензин |
| 52 | 30 | Электродвигатель вентилятора системы охлаждения — бензин c кондиционером |
| 53 | 30 | Электродвигатель вентилятора конденсатора кондиционера – бензин |
| 54 | 60 | Коробка передач |
| Реле | ||
| R1 | Реле электродвигателя вентилятора системы охлаждения | |
| R2 | Реле электродвигателя вентилятора системы охлаждения | |
| R3 | Реле электродвигателя вентилятора системы охлаждения | |
| R4 | Реле электромагнитной муфты компрессора кондиционера | |
| R5 | Реле электродвигателя вентилятора системы охлаждения | |
| R6 | — | |
| R7 | Реле системы управления двигателем | |
| R8 | Преобразователь сигнала датчика частоты вращения левого колеса – без ABS (кроме секвентальной МКПП) | |
| R9 | Преобразователь сигнала датчика частоты вращения правого колеса — без ABS (c секвентальной МКПП) | |
| R10 | Реле топливного насоса — бензин | |
| R11 | Реле обогревателя заднего стекла | |
| R12 | Реле насоса омывателя фар | |
| R13 | Реле вспомогательных цепей зажигания | |
| R14 | Реле стартера | |
| R15 | Реле основных цепей зажигания | |
| R16 | Реле задних противотуманных фонарей | |
| R17 | Реле противотуманных фар | |
| R18 | Реле габаритов — прав. | |
| R19 | Реле дальнего света фар | |
| R20 | Реле габаритов — лев. | |
| R21 | Реле ближнего светофор | |
За работу прикуривателя отвечает предохранитель номер 26.
Дополнительный блок реле
Находится в тыльной части подкапотного пространства.
| № | Описание |
|---|---|
| 1 | Резерв |
| 2 | Резерв |
| 3 | Реле центрального замка — блокировка (дверь водителя) |
| 4 | Реле центрального замка — двойная блокировка |
| 5 | Реле центрального замка — разблокировка |
| 6 | Реле центрального замка — блокировка |
| 7 | Реле звукового сигнала противоугонной системы |
| 8 | Реле ламп подсветки номерного знака |
| 9 | Реле электродвигателя насоса омывателя заднего стекла |
| 10 | Реле электродвигателя очистителя лобового стекла — быстро |
| 11 | Реле звукового сигнала |
| 12 | Реле насоса омывателя лобового стекла |
| 13 | Реле электродвигателя очистителя лобового стекла – медленно/ прерывисто |
| 14 | Реле электродвигателя очистителя заднего стекла |
| 15 | Реле указателя поворота — левый |
| 16 | Реле указателя поворота — правый |
