Opel Combo C – trzecia generacja serii lekkich samochodów dostawczych Opel Combo. Lata produkcji: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 i 2011. W tym materiale znajdziesz opis skrzynek bezpieczników Opla Combo C ze schematami i zdjęciami. Wskazano bezpiecznik odpowiedzialny za gniazdo zapalniczki.
W tym modelu przewidziano 2 skrzynki z bezpiecznikami i przekaźnikami, obie znajdują się pod maską Opla Corsy C. Ich wykonanie może różnić się od przedstawionego i zależy od roku produkcji oraz poziomu wyposażenia. Jeśli rok produkcji i schematy nie pasują, zapoznaj się z tym opisem.
Reklama

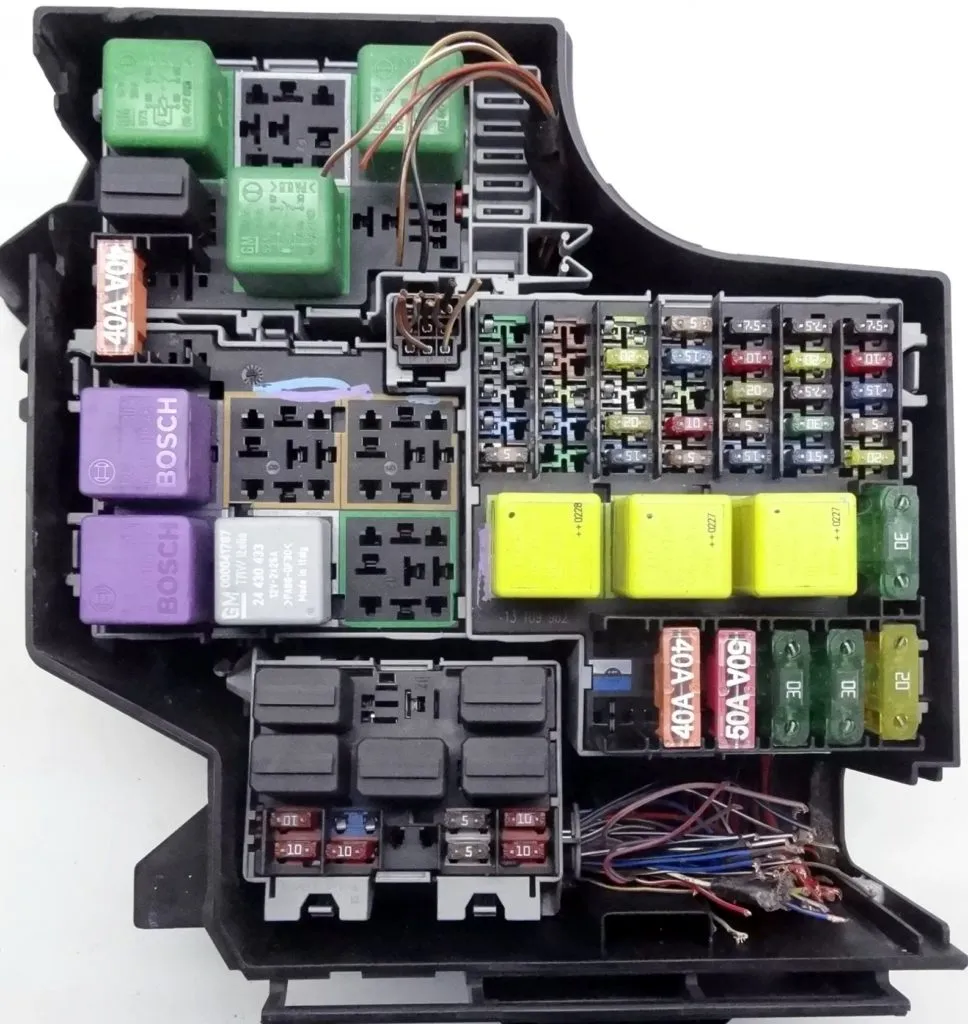

Skrzynka bezpieczników i przekaźników
Na odwrocie osłony ochronnej znajdziesz aktualny schemat Twojej skrzynki.
Reklama
Reklama
| Nr | A | Opis |
|---|---|---|
| 1 | 7,5 | Wielofunkcyjny moduł sterujący |
| 2 | 7,5 | Sterowanie silnikiem |
| 3 | 7,5 | Wyświetlacz wielofunkcyjny, awaryjne światła ostrzegawcze, sygnał dźwiękowy, immobilizer, zestaw wskaźników |
| 4 | 5 | Lampka oświetlenia tablicy rejestracyjnej |
| 5 | 20 | Elektryczny napęd szyb |
| 6 | 10 | Automatyczna skrzynia biegów |
| 7 | 30 | Spryskiwacze reflektorów |
| 8 | 10 | Rozrusznik |
| 9 | 20 | Dodatkowe ogrzewanie, system sterowania silnikiem, przekaźnik pompy paliwa |
| 10 | 10 | Sygnał dźwiękowy |
| 11 | 15 | Wielofunkcyjny moduł sterujący |
| 12 | 20 | System audio, wyświetlacz wielofunkcyjny |
| 13 | 10 | System zabezpieczeń przed kradzieżą |
| 14 | 7,5 | Elektryczny napęd lusterek zewnętrznych |
| 15 | 10 | Spryskiwacze szyby przedniej |
| 16 | 5 | Lampki oświetlenia wnętrza |
| 17 | 20 | Wielofunkcyjny moduł sterujący |
| 18 | 20 | Szyberdach |
| 19 | 5 | System zabezpieczeń przed kradzieżą |
| 20 | 20 | Elektryczny napęd szyb |
| 21 | Rezerwa | |
| 22 | 5 | Wielofunkcyjny moduł sterujący |
| 23 | 20 | Wycieraczka szyby przedniej |
| 24 | 5 | Immobilizer, zestaw wskaźników, lampki oświetlenia wnętrza, wspomaganie układu kierowniczego, wyświetlacz wielofunkcyjny |
| 25 | 5 / 10 | Światła stop |
| 26 | 20 / 25 | Bezpiecznik gniazda zapalniczki |
| 27 | 15 | Podgrzewanie foteli |
| 28 | 15 | Podgrzewanie foteli |
| 29 | 20 | Spryskiwacze szyby przedniej |
| 30 | 15 | System sterowania silnikiem — benzyna |
| 31 | 15 | System klimatyzacji |
| 32 | 5 | System przeciwblokujący hamulców (ABS), ogrzewanie tylnej szyby |
| 33 | 7,5 / 15 | Moduł sterujący silnikiem |
| 34 | 30 | Podgrzewanie paliwa (diesel) |
| 35 | 5 | System audio, elektryczny napęd szyb, szyberdach |
| 36 | 10 | Lewy reflektor — światła mijania |
| 37 | 10 | Prawy reflektor — światła mijania |
| 38 | 5 | Lampki przedniego lewego światła pozycyjnego / tylnego lewego światła pozycyjnego |
| 39 | 5 | Lampki przedniego prawego światła pozycyjnego / tylnego prawego światła pozycyjnego |
| 40 | 10 | Światła stop |
| 41 | 15 | Przeciwmgielne reflektory przednie |
| 42 | 10 | Tylne światła przeciwmgielne |
| 43 | 10 | Lewy reflektor — światła drogowe |
| 44 | 10 | Prawy reflektor — światła drogowe |
| 45 | 30 | System klimatyzacji |
| 46 | 20 | Sterowanie silnikiem |
| 47 | 30 | Ogrzewanie tylnej szyby |
| 48 | 30 | Rozrusznik |
| 49 | 50 | Wspomaganie układu kierowniczego |
| 50 | 40 | System przeciwblokujący hamulców (ABS) |
| 51 | 60 | Sekwencyjna mechaniczna skrzynia biegów — benzyna |
| 52 | 30 | Silnik wentylatora układu chłodzenia — benzyna z klimatyzacją |
| 53 | 30 | Silnik wentylatora skraplacza klimatyzacji – benzyna |
| 54 | 60 | Skrzynia biegów |
| Przekaźniki | ||
| R1 | Przekaźnik silnika wentylatora układu chłodzenia | |
| R2 | Przekaźnik silnika wentylatora układu chłodzenia | |
| R3 | Przekaźnik silnika wentylatora układu chłodzenia | |
| R4 | Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji | |
| R5 | Przekaźnik silnika wentylatora układu chłodzenia | |
| R6 | — | |
| R7 | Przekaźnik systemu sterowania silnikiem | |
| R8 | Przetwornik sygnału czujnika prędkości obrotowej lewego koła – bez ABS (oprócz sekwencyjnej ręcznej skrzyni biegów) | |
| R9 | Przetwornik sygnału czujnika prędkości obrotowej prawego koła — bez ABS (z sekwencyjną ręczną skrzynią biegów) | |
| R10 | Przekaźnik pompy paliwa — benzyna | |
| R11 | Przekaźnik ogrzewania tylnej szyby | |
| R12 | Przekaźnik pompy spryskiwaczy reflektorów | |
| R13 | Przekaźnik pomocniczych obwodów zapłonu | |
| R14 | Przekaźnik rozrusznika | |
| R15 | Przekaźnik głównych obwodów zapłonu | |
| R16 | Przekaźnik tylnych świateł przeciwmgielnych | |
| R17 | Przekaźnik przednich świateł przeciwmgielnych | |
| R18 | Przekaźnik świateł pozycyjnych — prawy | |
| R19 | Przekaźnik świateł drogowych reflektorów | |
| R20 | Przekaźnik świateł pozycyjnych — lewy | |
| R21 | Przekaźnik świateł mijania | |
Reklama
Za działanie gniazda zapalniczki odpowiada bezpiecznik numer 26.
Dodatkowa skrzynka przekaźników
Znajduje się w tylnej części przestrzeni pod maską.
| Nr | Opis |
|---|---|
| 1 | Rezerwa |
| 2 | Rezerwa |
| 3 | Przekaźnik centralnego zamka — blokada (drzwi kierowcy) |
| 4 | Przekaźnik centralnego zamka — podwójna blokada |
| 5 | Przekaźnik centralnego zamka — odblokowanie |
| 6 | Przekaźnik centralnego zamka — blokada |
| 7 | Przekaźnik sygnału dźwiękowego systemu zabezpieczeń przed kradzieżą |
| 8 | Przekaźnik lampek oświetlenia tablicy rejestracyjnej |
| 9 | Przekaźnik silnika pompy spryskiwacza tylnej szyby |
| 10 | Przekaźnik silnika wycieraczki szyby przedniej — szybko |
| 11 | Przekaźnik sygnału dźwiękowego |
| 12 | Przekaźnik pompy spryskiwacza szyby przedniej |
| 13 | Przekaźnik silnika wycieraczki szyby przedniej – wolno / z przerwami |
| 14 | Przekaźnik silnika wycieraczki tylnej szyby |
| 15 | Przekaźnik kierunkowskazu — lewy |
| 16 | Przekaźnik kierunkowskazu — prawy |
