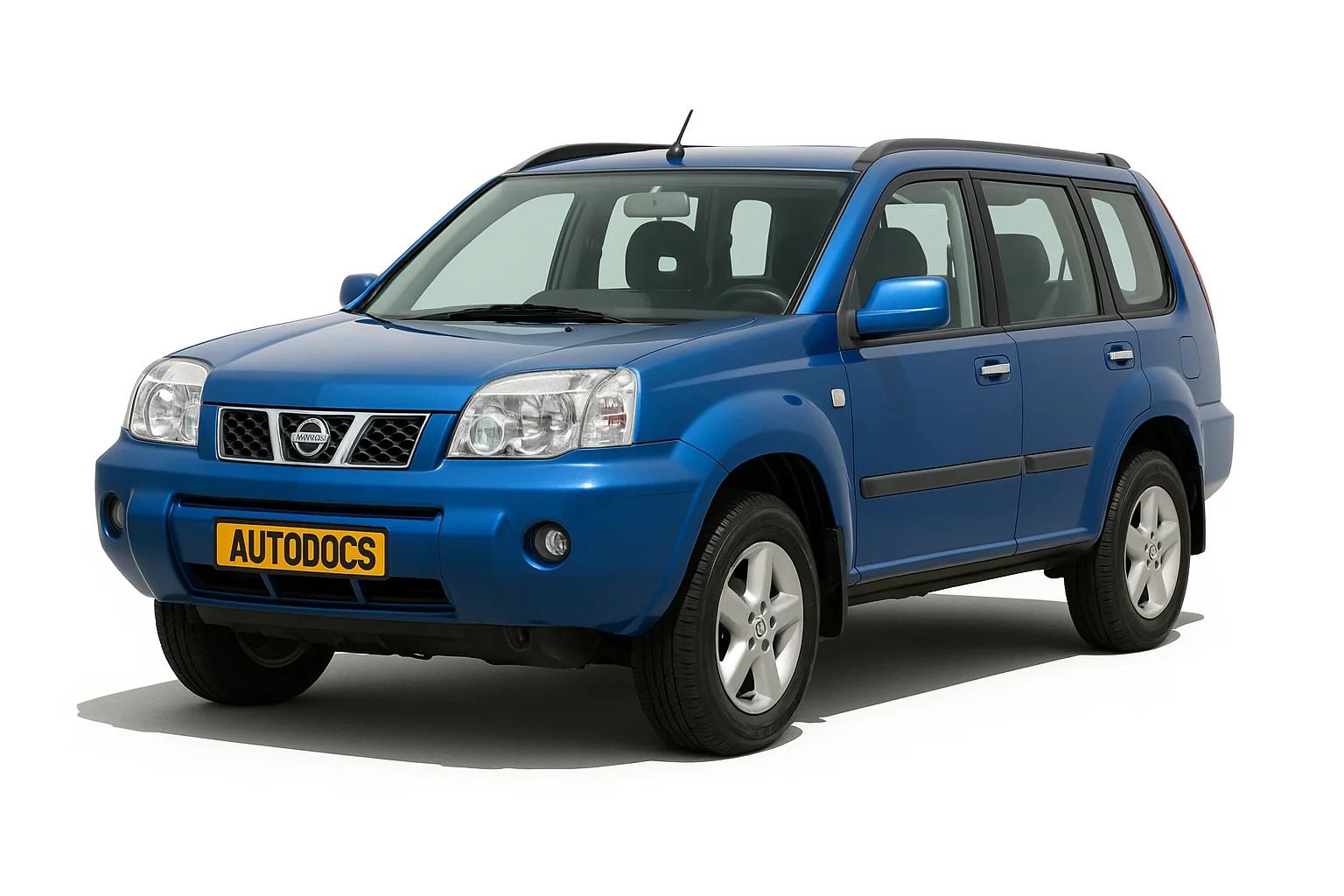

nissan x-trail t30

Ниссан Х Трейл Т30 выпускался в 2001, 2002, 2003, 2004, 2005, 2006 и 2007 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.

Реклама

Назначение элементов может отличатся от представленного и зависит от года выпуска, региона поставки (Япония, Европа, Америка) и уровня оснащения. Сверяйте описание со своими схемами на крышке блока.

Блок в салоне

Находится в нижней части панели приборов. Для доступа откройте защитную крышку.

доступ к блоку предохранителей в салоне Nissan X-Trail T30 — Ниссан Х Трейл Т30

блок предохранителей в салоне Nissan X-Trail T30 — Ниссан Х Трейл Т30
Фотография
схема предохранителей в салоне Nissan X-Trail T30 — Ниссан Х Трейл Т30
Схема предохранителей

Вариант 1

№AОписание
110Топливный насос
210Указатели поворота
310Блок управления двигателем
410Аудиосистема, навигационная система
510Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система
620Стеклоочиститель и омыватель переднего стекла
710Блок управления двигателем, блок управления системы освещения в дневное время
810ABS/ESP, система управления полным приводом (4WD)
910SRS
1015Топливный насос, блок управления двигателем
1110Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар
1210Блок управления коробкой передач, фонари заднего хода, навигационная система
1310Блок управления двигателем
1410Обогрев сидений
1510Кондиционер/ отопитель
1610Стеклоочиститель и омыватель заднего стекла
1715Прикуриватель, разъем питания дополнительного оборудования
1810Прикуриватель, разъем питания дополнительного оборудования
1915Кондиционер/ отопитель
2010Электропривод зеркал заднего вида
21Не используется
2215Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD)
2315Прикуриватель, разъем питания дополнительного оборудования
2415Кондиционер/ отопитель
2520Блок управления двигателем, обогрев заднего стекла
2610Лампы освещения салона
2710Обогрев заднего стекла
2810Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы
SЗапасные предохранители

Вариант 2

№Перевод назначения с крышки
1Heater Seat Подогрев сидений
2Turn Signal Указатель поворота
3Injector Форсунки мотора QR, блок управления двигателем
4AUDIO Аудиосистема (Отключаемое питание)
5Electronic Parts Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6FR WIPER Очиститель и омыватель лобового стекла
7Starter Signal Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
84 WD ABS Подключаемое питания блока управления ABS, ESP, 4WD.
9AIR BAG подушки безопасности
10Fuel pump бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
11METER Приборная панель, реле-таймер омывателя фар
12A/T Control Фонарь заднего хода, система управления автоматической коробки переключения передач
13Engine Control Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14Запасной
15AIR CON Климат контроль, реле и муфта включения компрессора кондиционера
16RR WIPER Очиститель омывателя заднего стекла
17CIG Lighter прикуриватель
18CIG Lighter Реле прикуривателя
19Blower MOTOR Мотор вентилятора салона печки
20MIRROR Электропривод зеркал
21Запасной
22STOP LAMP Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23Power Socket Электророзетки (водительский бардачок и багажник)
24Blower Motor Мотор вентилятора салона печки
25RR DEFOG Обогреватель заднего стекла
26КROMM LAMP Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
27HEATER MIRROR Обогрев зеркал
28Electronic parts Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми
Реле
R1Реле PTC
R2Реле стеклоподъемников
R3Реле зажигания
R4Реле вентилятора отопителя
R5Вспомогательное реле

реле в салоне ниссан иксрайл — Ниссан Х Трейл Т30

Если у Вас не работает прикуриватель проверьте предохранители с номерами 23, 17 и 18 на 15А.

Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 – обогрева заднего стекла/зеркал, R2 – Реле топливного насоса)

реле в стойке — Ниссан Х Трейл Т30

Реклама

Блоки под капотом

Общее расположение элементов

расположение элементов под капотом Nissan X-Trail T30 — Ниссан Х Трейл Т30

№Описание
1Монтажный блок предохранителей (около аккумулятора)
2Реле накаливания
3Блок реле ESP (автомобили с правым рулем)
4Блок реле ESP (автомобили с левым рулем)
5Блоки реле (основной и дополнительный)

Монтажный блок предохранителей

Вариант 1

блок под капотом вариант 1 Nissan X-Trail T30 — Ниссан Х Трейл Т30

схема блока под капотом вариант 1 Nissan X-Trail T30 — Ниссан Х Трейл Т30
Схема с описанием

Вариант 2

блок под капотом Nissan X-Trail T30 — Ниссан Х Трейл Т30

схема предохранителей под капотом 2 Nissan X-Trail T30 — Ниссан Х Трейл Т30
Схема
№AОписание
A100/120Генератор, блок предохранителей в моторном отсеке (предохранители: № B по G, 39 по 43)
B40Центральный замок, электропривод стеклоподъемников, люк, электропривод сидений
C40Вентилятора системы охлаждения
D40Вентилятора системы охлаждения
E30Очистители и омыватели фар
F60Свечи накаливания
G80Блок предохранителей в салоне
H80Система кондиционирования/ отопления, блок предохранителей в салоне (предохранители: № 18, 20, 23)
I50Система курсовой устойчивости (ESP)
J30Замок зажигания
K40ABS
L30/40ABS, ESP ( с ESP, без ESP)
M–
3110Лампы наружного освещения, очистители и омыватели фар, предупреждающие устройства и индикаторы
3215Аудиосистема, навигационная система, телефон
3310Блок управления двигателем, противоугонная система
3410Генератор, противоугонная система
3515Указатели поворота
3610Задний противотуманный фонарь
3710ABS, система управления полным приводом (4WD)
38–
3915Блок управления двигателем
4015Блок управления двигателем, лампы наружного освещения
4115Лампы наружного освещения, противотуманные фонари
4215Противотуманные фары
4320Блок управления двигателем, противоугонная система
Реклама

Блоки с реле

Схема реле под капотом Nissan X-Trail T30 — Ниссан Х Трейл Т30
Схема
№Обозначение
R1Реле ламп
R2Реле системы освещения в дневное время, левые (с системой освещения в дневное время)
R3Реле системы освещения в дневное время, правые (с системой освещения в дневное время)
R4Реле заднего противотуманного фонаря
R5Реле передних противотуманных фар
R6Реле запрещения запуска (“Р”/”N”)
R7Реле кондиционера
R8Реле звукового сигнала
R9Реле вентилятора системы охлаждения 1
R10Реле блока управления дроссельной заслонкой
R11Реле вентилятора системы охлаждения 3
R12Реле системы полного привода
R13Реле вентилятора системы охлаждения 2
R14Реле омывателя фар

В некоторых моделях место реле номер 14 расположены предохранители: 10А – заднего противотуманного фонаря, 15А – подогрев лобового стекла (зона дворников), 15А – блок управления двигателем и 20А – блок управления ксеноновыми фарами.

Руководство по техническому обслуживанию и ремонту

Больше информации о ремонте и обслуживании автомобиля можно узнать в руководстве по техническому обслуживанию и ремонту: " скачать "

Частые вопросы: предохранители и реле Ниссан Х Трейл Т30 –

Где находится блок предохранителей на Ниссан Х Трейл Т30 –?

Где искать блоки на Ниссан Х Трейл Т30 –: Лампы освещения салона; Форсунки мотора QR, блок управления двигателем; Приборная панель, реле-таймер омывателя фар; Мотор вентилятора салона печки. Назначение цепей и номиналы — в таблице на этой странице.

Реклама

Какой предохранитель отвечает за прикуриватель на Ниссан Х Трейл Т30 –?

Найдите позицию прикуривателя в таблице на странице Ниссан Х Трейл Т30 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.

Не работает стеклоподъёмник на Ниссан Х Трейл Т30 – — какой предохранитель проверить?

Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.

Какой предохранитель отвечает за магнитолу на Ниссан Х Трейл Т30 –?

Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.

Что делать, если не работает обогрев заднего стекла на Ниссан Х Трейл Т30 –?

Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.

Какой предохранитель отвечает за стеклоочистители на Ниссан Х Трейл Т30 –?

Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.

Почему перегорают предохранители один за другим на Ниссан Х Трейл Т30 –?

В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.

Где посмотреть схему предохранителей Ниссан Х Трейл Т30 –?

Схема и таблица предохранителей Ниссан Х Трейл Т30 – — на этой странице: Блок в салоне, Блоки под капотом, Руководство по техническому обслуживанию и ремонту. Сохраните страницу — номиналы соответствуют штатной комплектации.
