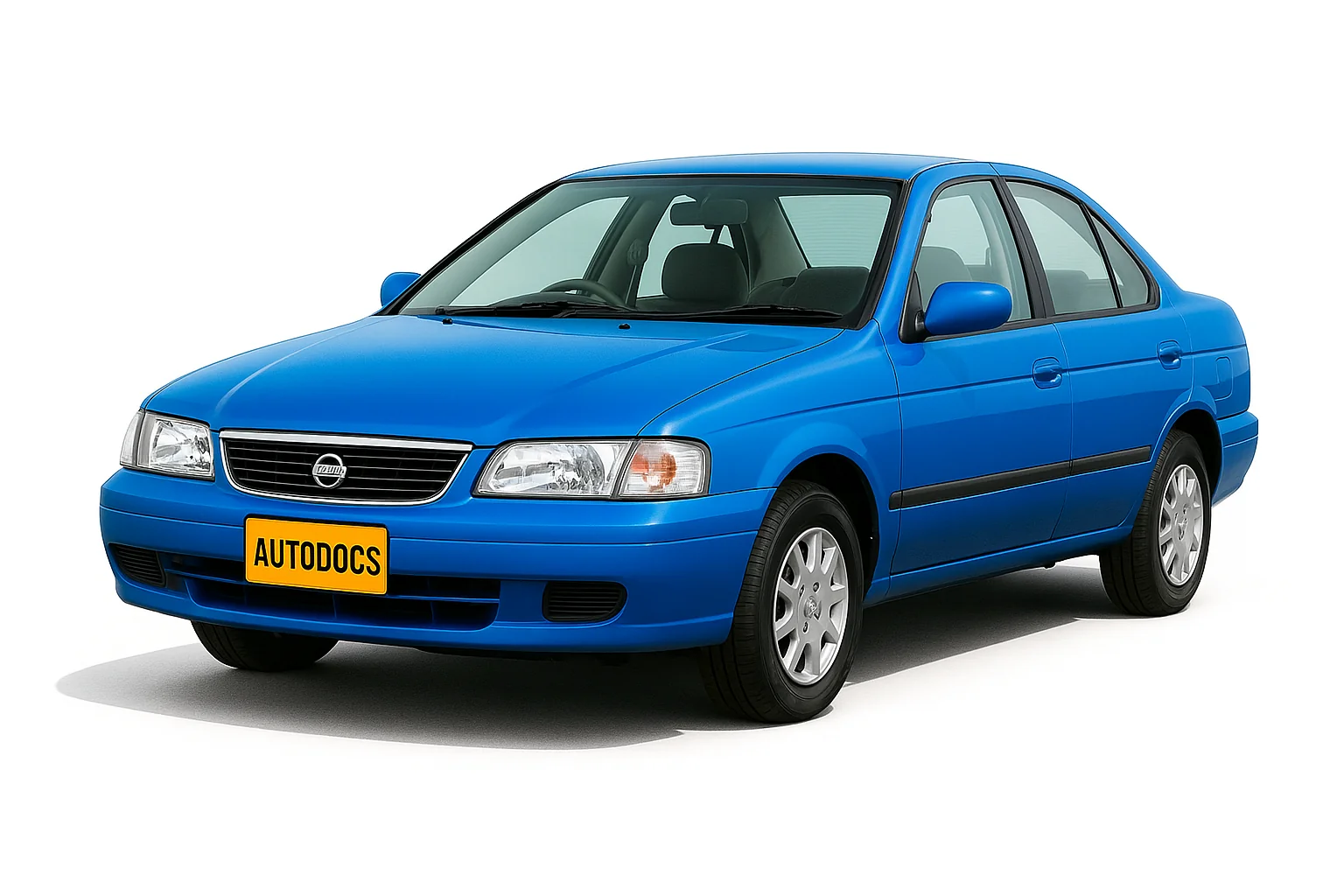

Nissan Sunny выпускается в 12-и поколениях с 1966 года и поставляется во все регионы земли под различными названиями. Например в США последнее поколение известно под названием Sentra. В западной Европе продавались под марками Nissan Pulsar и Nissan Almera. В данной публикации Вы сможете найти описание блоков предохранителей и реле ниссан санни B15 (одиннадцатого поколения) которое поступило в производство с 1998 года. Мы покажем где расположены блоки, их фотографии, схемы с назначением элементов, выделим предохранитель который отвечает за прикуриватель.
Для трех последних поколений ниссан санни (b14, b15 ,b17) характерно общее расположение блоков. Актуальное назначение будет размещено на защитной крышке. Сверяйтесь с Вашими схемами, если блоки отличатся от представленных.
Блок в салоне
Он находится со стороны водителя между рулевой колонкой и дверью. Для доступа откройте защитную крышку.
Вариант 1
Вариант 2
Таблица с описанием
Назначение вариант 2
- Зеркала
- Лампы стоп-сигналов
- Электророзетка
- Кондиционер
- Контрольные (сигнальные лампы) приборной доски
- Резерв
- Обогрев заднего стекла
- Кислородный датчик
- Резерв
- Электропакет
- Контроллер АКПП
- Электропакет
- Лампа салона
- Электромотор вентилятора салона (обогреватель/ кондиционер)
- Кондиционер
- Электромотор вентилятора салона (обогреватель/ кондиционер)
- Система впрыска топлива
- Подушки безопасности
- Резерв
- Контроллер двигателя
- Сигнал запуска
- Прикуриватель
- Резерв
- Резерв
- Очиститель ветрового стекла
- Резерв
- Омыватель переднего и/или заднего стекла (на подрулевой переключатель)
- Омыватель заднего стекла
- Бензонасос
- Спидометр, тахометр, указатели температуры и уровня топлива
- ABS
В обоих вариантах, за прикуриватель отвечает предохранитель номер 22 на 15А
Рядом могут быть расположены несколько отдельных реле.
Блоки под капотом
Рядом с аккумулятором будет находится блок с предохранителями, а блок с реле около горловины бочка с омывающей жидкостью.
Блок с реле
Вариант 1
Вариант 2
Обозначение
- fr fog lamp — Реле противотуманных фар
- throt motor — Реле блока управления дроссельной заслонкой
- inhibit clutch inter luck — Реле запрещения запуска (“Р”/”N”)
- air con — Реле системы кондиционирования
- horn — Реле звукового сигнала
- rad fan — Реле электродвигателя вентилятора системы охлаждения
- rad fan — Реле электродвигателя вентилятора системы охлаждения
- rad fan — Реле электродвигателя вентилятора системы охлаждения
Блок с предохранителями
Вариант 1
Расшифровка
Вариант 2
Обозначение
- FL 100A BATTERY — Генератор
- FL 60A BATTERY IGN — Зарядка аккумулятора
- FL 40A ABS MTR — Мотор АБС
- FL 40A IGN SW — Замок зажигания
- FL 40A ABS SOL — Датчик АБС
- FL 30A RAD FAN1 — Вентилятор радиатора левый
- FL 30A POWER WINDOW — Эл. стеклоподъемники
- FL 30A RAD FAN2 — Вентилятор радиатора правый
- FL 15A IGN COIL — Катушки зажигания
- FL 15A MOTOR — Нагреватель лямбда-зонда
- FL 15A AUDIO — Aудиосистема
- FL 15A H/LAMP RH — Правая фара
- FL 15A H/LAMP LH — Левая фара
FL 15A WIPDEL CER — Обогрев щеток стеклоочистителя - FL 15A FR FOG L — Противотуманные фары
- FL 10A ECCS — Электронная система управления двигателем
- FL 10A HORN — Сигнал
- FL 10A TAIL LAMP — Задний свет
