Nissan X-Trail T30, prima generație Nissan X-Trail, a fost produs în 2001, 2002, 2003, 2004, 2005, 2006 și 2007. În acest timp, modelul a suferit un facelift. În acest articol veți găsi descrierea siguranțelor și releelor pentru Nissan X-Trail T30 cu decodificare, exemple foto și scheme ale cutiilor. Menționăm siguranța brichetei.
Destinația elementelor poate diferi de cea prezentată și depinde de anul de fabricație, regiunea de livrare (Japonia, Europa, America) și nivelul de echipare. Verificați descrierea cu schemele dumneavoastră de pe capacul cutiei.
Cuprins
Cutiă din habitaclu

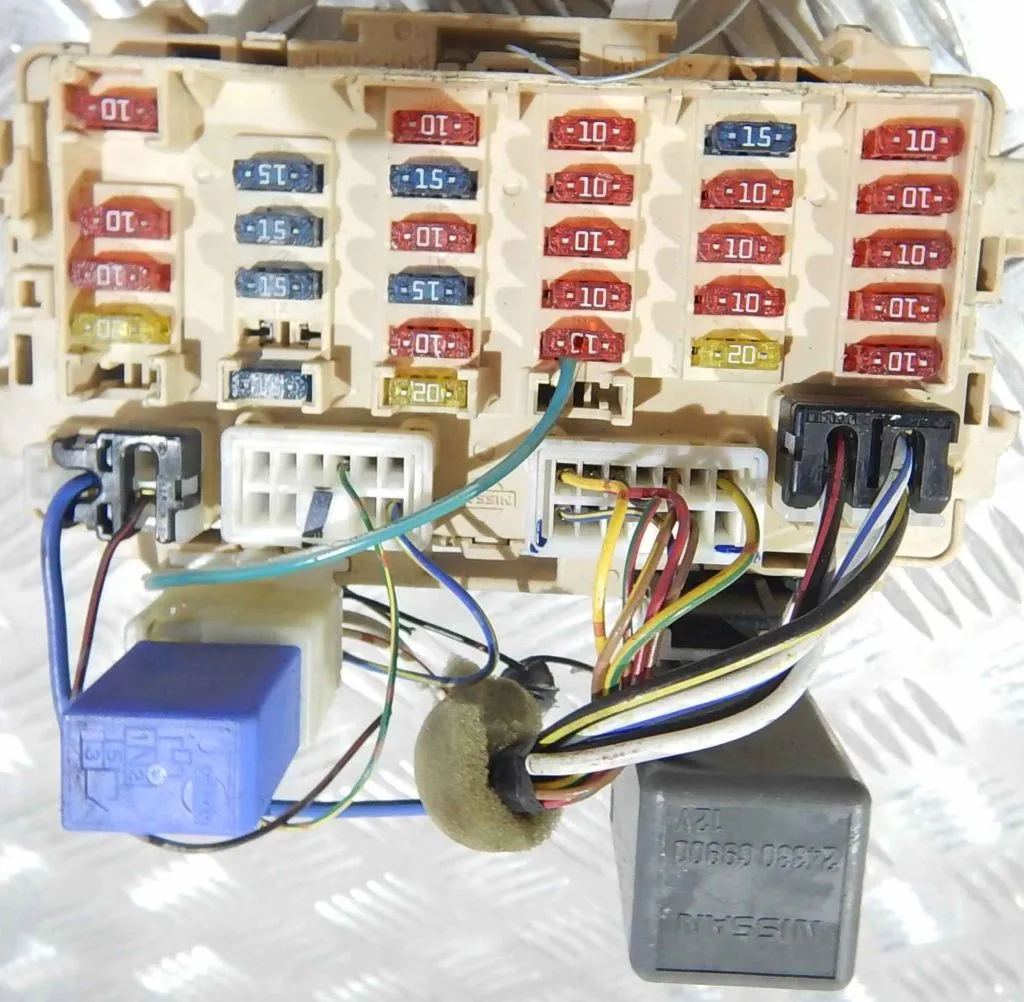

Se află în partea inferioară a bordului. Pentru acces, deschideți capacul de protecție.
Publicitate
Varianta 1
| Nr. | A | Descriere |
|---|---|---|
| 1 | 10 | Pompa de combustibil |
| 2 | 10 | Indicatoare de direcție |
| 3 | 10 | Unitatea de comandă a motorului |
| 4 | 10 | Sistem audio, sistem de navigație |
| 5 | 10 | Conector de diagnostic, unitatea de comandă a transmisiei, încuietoarea centralizată, sistemul antifurt, acționarea electrică a geamurilor, încălzirea lunetei, lămpile de iluminare interioară, trapă, dispozitive și indicatoare de avertizare, sistem de navigație |
| 6 | 20 | Ștergător și spălător pentru parbriz |
| 7 | 10 | Unitatea de comandă a motorului, unitatea de comandă a sistemului de iluminare de zi |
| 8 | 10 | ABS/ESP, sistemul de comandă a tracțiunii integrale (4WD) |
| 9 | 10 | SRS |
| 10 | 15 | Pompa de combustibil, unitatea de comandă a motorului |
| 11 | 10 | Unitatea de comandă a motorului, unitatea de comandă a transmisiei, ABS/ESP, sistemul de comandă a tracțiunii integrale (4WD), SRS, panoul de instrumente, ștergătorul/spălătorul farurilor |
| 12 | 10 | Unitatea de comandă a transmisiei, lămpi de mers înapoi, sistem de navigație |
| 13 | 10 | Unitatea de comandă a motorului |
| 14 | 10 | Încălzirea scaunelor |
| 15 | 10 | Climatizare/încălzire |
| 16 | 10 | Ștergător și spălător pentru lunetă |
| 17 | 15 | Brichetă, priză de alimentare pentru echipamente suplimentare |
| 18 | 10 | Brichetă, priză de alimentare pentru echipamente suplimentare |
| 19 | 15 | Climatizare/încălzire |
| 20 | 10 | Acționarea electrică a oglinzilor retrovizoare |
| 21 | Nu se utilizează | |
| 22 | 15 | Întrerupătorul lămpilor de stop, unitatea de comandă a transmisiei, ABS, sistemul de comandă a tracțiunii integrale (4WD) |
| 23 | 15 | Brichetă, priză de alimentare pentru echipamente suplimentare |
| 24 | 15 | Climatizare/încălzire |
| 25 | 20 | Unitatea de comandă a motorului, încălzirea lunetei |
| 26 | 10 | Lămpi de iluminare interioară |
| 27 | 10 | Încălzirea lunetei |
| 28 | 10 | Unitatea de comandă a motorului, unitatea de comandă a transmisiei, încuietoarea centralizată, sistemul antifurt, încălzirea lunetei, lămpile de iluminare interioară, trapă, dispozitive și indicatoare de avertizare |
| S | Siguranțe de rezervă |
Varianta 2
| Nr. | EN | Traducerea destinației de pe capac |
|---|---|---|
| 1 | Heater Seat | Încălzirea scaunelor |
| 2 | Turn Signal | Indicător de direcție |
| 3 | Injector | Injectoare motor QR, unitate de comandă motor |
| 4 | AUDIO | Sistem audio (Alimentare decuplabilă) |
| 5 | Electronic Parts | Conector de diagnostic, blocare manetă schimbător automat X-Trail, releu geamuri electrice, bloc TIME CONTROL (Comandă încuietoare centralizată, trapă, întârziere iluminare interior, încălzire lunetă etc.) |
| 6 | FR WIPER | Ștergător și spălător pentru parbriz |
| 7 | Starter Signal | Semnal demaror activ, bloc iluminare de zi și unitate comandă motor YD (până în prezent) și pentru motoare Nissan QR până în august 2003. |
| 8 | 4 WD ABS | Alimentare comutabilă pentru unitatea de comandă ABS, ESP, 4WD. |
| 9 | AIR BAG | Airbag-uri |
| 10 | Fuel pump | Pompa de combustibil (motor QR), pompă de transfer combustibil (motor diesel YD) |
| 11 | METER | Panoul de instrumente, releu-timer spălător faruri |
| 12 | A/T Control | Lampă de mers înapoi, sistemul de comandă a transmisiei automate |
| 13 | Engine Control | Încălzirea senzorilor de oxigen, releul ventilatoarelor, releul de blocare a demarorului (X-Trail cu cutie automată) |
| 14 | Rezervă | |
| 15 | AIR CON | Climatizare, releul și electromagnetul de cuplare a compresorului de aer condiționat |
| 16 | RR WIPER | Ștergător și spălător pentru lunetă |
| 17 | CIG Lighter | Brichetă |
| 18 | CIG Lighter | Releu brichetă |
| 19 | Blower MOTOR | Motorul ventilatorului interior (încălzire) |
| 20 | MIRROR | Acționarea electrică a oglinzilor |
| 21 | Rezervă | |
| 22 | STOP LAMP | Lampă stop, semnal de frânare pentru ABS, ESP, unitatea de comandă a motorului |
| 23 | Power Socket | Priză de alimentare (torpedoul șoferului și portbagaj) |
| 24 | Blower Motor | Motorul ventilatorului interior (încălzire) |
| 25 | RR DEFOG | Încălzirea lunetei |
| 26 | КROMM LAMP | Plafoniere iluminare interior, inclusiv portbagaj, lampă pentru hărți și iluminare praguri uși |
| 27 | HEATER MIRROR | Încălzirea oglinzilor |
| 28 | Electronic parts | Alimentare permanentă panou instrumente, bloc time control, ceas, climatizare, unitatea de comandă pentru deschiderea ușilor de la distanță |
| Relee | ||
| R1 | Releu PTC | |
| R2 | Releu geamuri electrice | |
| R3 | Releu de contact | |
| R4 | Releu ventilator încălzire | |
| R5 | Releu auxiliar | |
Publicitate
Dacă bricheta nu funcționează, verificați siguranțele cu numerele 23, 17 și 18 de 15A.
De asemenea, în montantul din față, la picioarele șoferului, pot fi amplasate câteva relee (R1 – încălzire lunetă/oglinzi, R2 – Releu pompă combustibil)
Cutiile de sub capotă
Amplasarea generală a elementelor
Publicitate
| Nr. | Descriere |
|---|---|
| 1 | Cutia de montaj a siguranțelor (lângă baterie) |
| 2 | Releu de preîncălzire (bujii incandescente) |
| 3 | Cutia de relee ESP (vehicule cu volan pe dreapta) |
| 4 | Cutia de relee ESP (vehicule cu volan pe stânga) |
| 5 | Cutii de relee (principală și auxiliară) |
Cutia de montaj a siguranțelor
Varianta 1
Varianta 2
Publicitate
| Nr. | A | Descriere |
|---|---|---|
| A | 100 / 120 | Alternator, cutia de siguranțe din compartimentul motor (siguranțe: Nr. B până la G, 39 până la 43) |
| B | 40 | Încuietoare centralizată, acționarea electrică a geamurilor, trapă, acționarea electrică a scaunelor |
| C | 40 | Ventilatorul sistemului de răcire |
| D | 40 | Ventilatorul sistemului de răcire |
| E | 30 | Ștergătoare și spălătoare faruri |
| F | 60 | Bujii incandescente |
| G | 80 | Cutia de siguranțe din habitaclu |
| H | 80 | Sistemul de climatizare/încălzire, cutia de siguranțe din habitaclu (siguranțe: Nr. 18, 20, 23) |
| I | 50 | Sistemul de stabilitate a direcției (ESP) |
| J | 30 | Contactul de pornire |
| K | 40 | ABS |
| L | 30 / 40 | ABS, ESP (30A cu ESP, 40A fără ESP) |
| M | – | |
| 31 | 10 | Lămpi de iluminare exterioară, ștergătoare și spălătoare faruri, dispozitive și indicatoare de avertizare |
| 32 | 15 | Sistem audio, sistem de navigație, telefon |
| 33 | 10 | Unitatea de comandă a motorului, sistemul antifurt |
| 34 | 10 | Alternator, sistemul antifurt |
| 35 | 15 | Indicatoare de direcție |
| 36 | 10 | Lampă de ceață spate |
| 37 | 10 | ABS, sistemul de comandă a tracțiunii integrale (4WD) |
| 38 | – | |
| 39 | 15 | Unitatea de comandă a motorului |
| 40 | 15 | Unitatea de comandă a motorului, lămpi de iluminare exterioară |
| 41 | 15 | Lămpi de iluminare exterioară, faruri de ceață |
| 42 | 15 | Faruri de ceață |
| 43 | 20 | Unitatea de comandă a motorului, sistemul antifurt |
Cutiile cu relee
| Nr. | Denumire |
|---|---|
| R1 | Releu lămpi |
| R2 | Releu sistem iluminare de zi, stânga (cu sistem iluminare de zi) |
| R3 | Releu sistem iluminare de zi, dreapta (cu sistem iluminare de zi) |
| R4 | Releu lampă de ceață spate |
| R5 | Releu faruri de ceață față |
| R6 | Releu de interzicere pornire (“P”/”N”) |
| R7 | Releu climatizare |
| R8 | Releu semnal sonor |
| R9 | Releu ventilator sistem de răcire 1 |
| R10 | Releu unitate comandă clapetă accelerație |
| R11 | Releu ventilator sistem de răcire 3 |
| R12 | Releu sistem tracțiune integrală |
| R13 | Releu ventilator sistem de răcire 2 |
| R14 | Releu spălător faruri |
La unele modele, în locul releului numărul 14 sunt amplasate siguranțe: 10A – lampă de ceață spate, 15A – încălzire parbriz (zona ștergătoarelor), 15A – unitatea de comandă a motorului și 20A – unitatea de comandă a farurilor cu xenon.
Manual de întreținere și reparații
Mai multe informații despre repararea și întreținerea mașinii pot fi găsite în manualul de întreținere și reparații: " descărcați"
