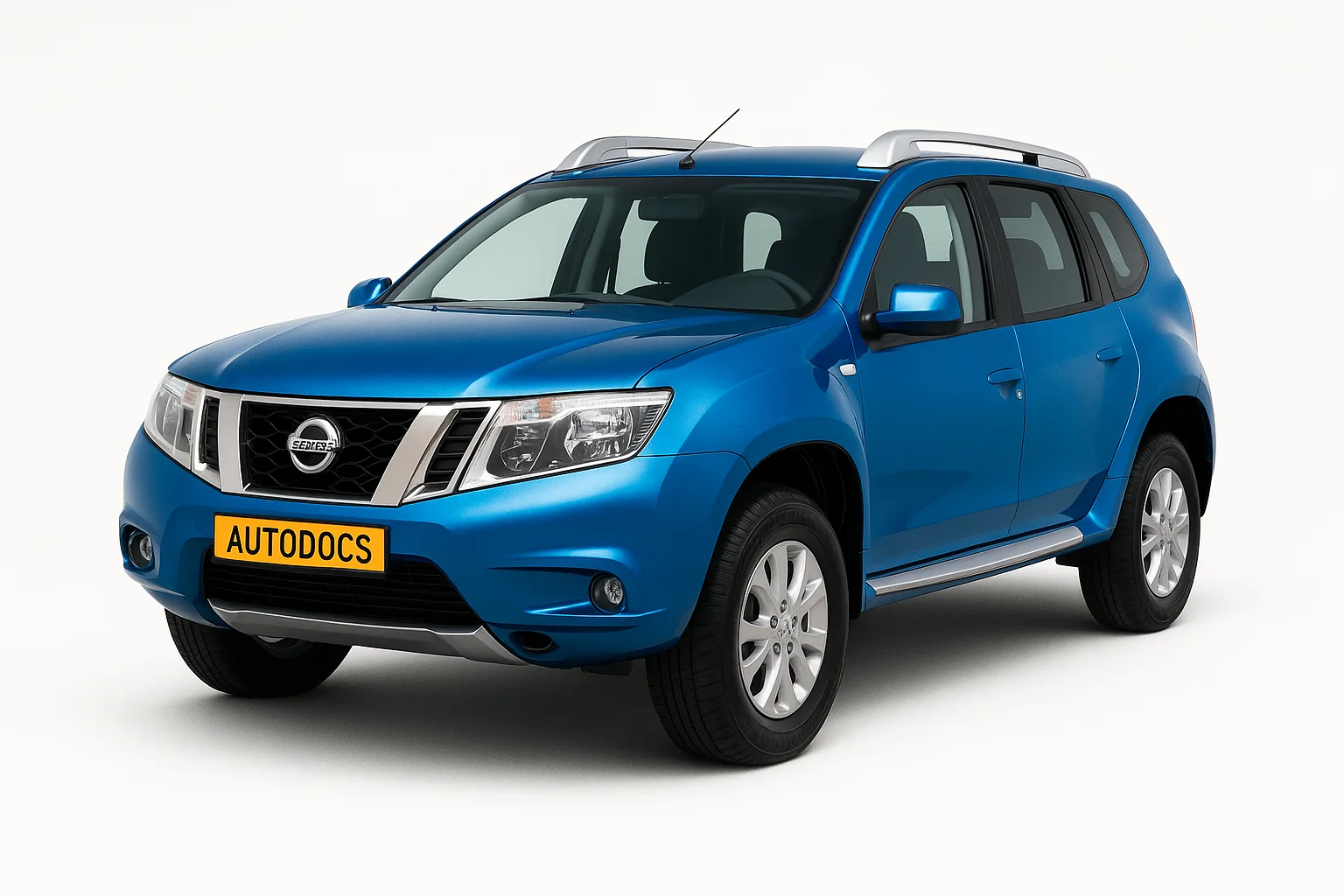

Nissan Terrano представлен в соответствующих вариантах комплектации. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Внимание, количество элементов в блоках зависит от степени электро-оснащенности Вашего автомобиля. Сверяйте точное описание с обозначением на обратной стороне крышки.
1 и 2 поколения
В данном разделе представлены наиболее популярные блоки с предохранителями и реле для автомобилей произведенных до 2013 года.
Блок в салоне
Находится в панели приборов за защитной крышкой около рулевой рейки.
Вариант 1
Описание 1
Описание 2
Вариант 2
Вариант 3
Обозначение 1
Обозначения 2 (иероглифы)
Обозначения 3
Блок под капотом
Будет расположен около аккумулятора. Точное обозначение будет нанесено но его крышку.
Реле
Элементы реле размещены как в салоне так и в моторном пространстве. Вот один из вариантов.
3 поколение
Вариант 1
Блок под капотом
Находится с левой стороны, под защитной крышкой.
| № | A | Описание предохранителей |
|---|---|---|
| F1 | Не используется | |
| F2 | Не используется | |
| F3 | 25 | Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем |
| F4 | 15 | Цепь электромагнитной муфты компрессора кондиционера |
| F5 | 40 | Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения |
| F6 | 60 | Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне |
| F7 | 60 | Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне |
| F8 | 60 | Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне |
| F9 | 25 | Цепи, находящиеся под напряжением в положении S и А ключа зажигания |
| F10 | 80 | Силовые цепи реле включения электрообогревателя салона |
| F11 | 50 | Цепи блока управления ABS |
| F12 | 25 | Цепи блока управления ABS |
| Обозначение реле | ||
| К1 | Реле большой скорости вентилятора системы охлаждения | |
| К2 | Реле кондиционера | |
| КЗ | Реле малой скорости вентилятора системы охлаждения | |
| К4 | Реле топливного насоса и катушек зажигания | |
| К5 | Главное реле системы управления двигателем | |
| К6 | Не используется | |
| К7 | Реле противотуманных фар. Если его нет, то ПТФ не установлены. | |
| К8 | Реле вентилятора отопителя | |
Другие варианты исполнения данного блока.
В этом случае, полное описание можете скачать тут.
Блок в салоне
Находится в торце приборной панели, которая закрывается водительской дверью, за крышкой.
| № | A | Расшифровка |
|---|---|---|
| F1 | 20 | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 | 5 | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| F3 | 10 | Цепи ламп сигналов торможения |
| F4 | 10 | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 | 5 | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв | |
| F7 | Резерв | |
| F8 | Резерв | |
| F9 | 10 | Цепь лампы ближнего света левой блок-фары |
| F10 | 10 | Цепь лампы ближнего света правой блок-фары |
| F11 | 10 | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 | 10 | Цепь лампы дальнего света правой блок-фары |
| F13 | 30 | Цепи электро стеклоподъемников задних дверей |
| F14 | 30 | Цепи электро стеклоподъемников передних дверей |
| F15 | 10 | Цепь блока управления ABS |
| F16 | 15 | Цепи обогрева сидений водителя и переднего пассажира |
| F17 | 15 | Цепи звуковых сигналов |
| F18 | 10 | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 | 10 | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 | 7,5 | Цепь лампы заднего противотуманного света |
| F21 | 5 | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв | |
| F23 | Резерв | |
| F24 | 5 | Цепь контроля усилителя рулевого управления |
| F26 | 5 | Цепь блока управления подушками безопасности |
| F27 | 20 | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 | 15 | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 | 15 | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 | 20 | Цепи центрального замка |
| F31 | 15 | Цепь противотуманных фар |
| F32 | 30 | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв | |
| F34 | 15 | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв | |
| F36 | 30 | Силовая цепь реле К8 вентилятора отопителя |
| F37 | 5 | Цепи электроприводов наружных зеркал заднего вида |
| F38 | 15 | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 | 10 | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
За прикуриватель отвечает предохранитель номере 38.
Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 – 1068), а под щитком приборов реле обогрева заднего стекла (235).
Вариант 2
Блок под капотом
Расположен рядом с аккумуляторной батареей, закрыт защитной крышкой.
| № | A | Назначение предохранители |
|---|---|---|
| Ef1 | 10 | Противотуманные фары |
| Ef2 | 7.5 | Блок управления электрооборудованием |
| Ef3 | 30 | Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25 | Блок управления системой курсовой устойчивости |
| Ef5 | 60 | Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60 | Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50 | Блок управления системой курсовой устойчивости |
| Ef8 | 80 | Розетка в багажном отделении |
| Ef9 | 20 | Резерв |
| Ef10 | 40 | Обогрев ветрового стекла 1 |
| Ef11 | 40 | Обогрев ветрового стекла 2 |
| Ef12 | 30 | Стартер |
| Ef13 | 15 | Резерв |
| Ef14 | 25 | Электронная система управления двигателем |
| Ef15 | 15 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50 | Электро вентилятор системы охлаждения |
| Ef17 | 40 | Блок управления АКП |
| Ef18 | 80 | Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв | |
| Ef20 | Резерв | |
| Ef21 | 15 | Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос | |
| Ef23 | Топливный насос | |
| Назначение реле | ||
| Er1 | 20 | Реле звукового сигнала |
| Er2 | 20 | Реле звукового сигнала сигнализации |
| Er3 | 35 | Реле стартера 1 |
| Er4 | 35 | Главное реле системы управления двигателем |
| Er5 | 20 | Реле муфты компрессора кондиционера |
| Er6 | 20 | Реле топливного насоса |
| Er7 | 35 | Реле обогрева ветрового стекла 2; реле электровентилятора системы охлаждения |
| Er8 | 35 | Реле обогрева ветрового стекла 1 |
| Er9 | 20 | Реле стартера 2 |
В исполнении данного блока также возможны варианты. Полную схему с расшифровкой тут.
Блок в салоне
Расположена с боку панели приборов, за крышкой с водительской стороны.
Распиновка предохранителей на 260-2
| № | A | Назначение |
|---|---|---|
| 1 | ||
| 2 | 25 | Блок управления электрооборудование, лева блок-фара, правая блок фара |
| 3 | 5 | Полноприводная трансмиссия (4WD) |
| 4 | 15 | Резерв / Дополнительный блок управления электрооборудование |
| 5 | 15 | Разъем для подключения дополнительного оборудования сзади ( розетка ) |
| 6 | 5 | Блок управления электрооборудование |
| 7 | ||
| 8 | 7.5 | Нет данных |
| 9 | ||
| 10 | ||
| 11 |
Распиновка на 260-1 (основная плата)
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Электрический стеклоподъемник передней двери |
| 2 | 10 | Дальний свет левой фары |
| 3 | 10 | Дальний свет правой фары |
| 4 | 10 | Ближний свет левой фары |
| 5 | 10 | Ближний свет правой фары |
| 6 | 5 | Задние фонари |
| 7 | 5 | Передние габаритные огни |
| 8 | 30 | Электрический стеклоподъемник задней двери |
| 9 | 7.5 | Задний противотуманный фонарь |
| 10 | 15 | Звуковой сигнал |
| 11 | 20 | Автоматическая блокировка дверей |
| 12 | 5 | Системы ABS – ESC, выключатель стоп-сигнала |
| 13 | 10 | Плафон освещения, освещение багажного отделения, освещение отделения для перчаток |
| 14 | ||
| 15 | 15 | Стеклоочиститель ветрового стекла |
| 16 | 15 | Мультимедийная система |
| 17 | 7.5 | Лампы дневного света |
| 18 | 7.5 | Стоп-сигнал |
| 19 | 5 | Система впрыска, щиток приборов, центральный электронный коммутационный блок в салоне |
| 20 | 5 | Подушка безопасности |
| 21 | 7.5 | Полноприводная трансмиссия с 4 ведущими колесами (4WD), передача заднего хода |
| 22 | 5 | Усилитель рулевого управления |
| 23 | 5 | Регулятор/ограничитель скорости, реле заднего стекла, сигнал не пристегнутого ремня безопасности, система контроля дистанции при парковке, реле дополнительное отопление салона |
| 24 | 15 | ЦЭКБС (центральный электронный коммутационный блок салона) |
| 25 | 5 | ЦЭКБС (центральный электронный коммутационный блок салона) |
| 26 | 15 | Указатели поворота |
| 27 | 20 | Подрулевые переключатели |
| 28 | 15 | Звуковой сигнал |
| 29 | 25 | Подрулевые переключатели |
| 30 | ||
| 31 | 5 | Щиток приборов |
| 32 | 7.5 | Радиоприемник, панель управления кондиционером салона, вентиляция салона, задний разъем для подключения электро аксессуаров |
| 33 | 20 | Прикуриватель |
| 34 | 15 | Диагностический разъем и разъем для аудиосистемы |
| 35 | 5 | Зеркало заднего вида с подогревом |
| 36 | 5 | Наружные зеркала заднего вида с электроприводом |
| 37 | 30 | Центральный электронный коммутационный блок салона, стартер |
| 38 | 30 | Стеклоочиститель ветрового стекла |
| 39 | 40 | Вентиляция салона автомобиля |
| 40 | ||
| 41 |
За прикуриватель отвечает предохранитель номер 33.
Реле 703: В – Резерв, А – Дополнительная розетка в багажном отделении
Частые вопросы: предохранители и реле Ниссан Террано
Где находится блок предохранителей на Ниссан Террано?
Где искать блоки на Ниссан Террано: Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне; Силовые цепи реле включения электрообогревателя салона; Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения; Цепь контроля усилителя рулевого управления. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ниссан Террано?
Найдите позицию прикуривателя в таблице на странице Ниссан Террано (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ниссан Террано — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ниссан Террано?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ниссан Террано?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ниссан Террано?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ниссан Террано?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ниссан Террано?
Схема и таблица предохранителей Ниссан Террано — на этой странице: 1 и 2 поколения, 3 поколение. Сохраните страницу — номиналы соответствуют штатной комплектации.
