Nissan Terrano siguranțe și relee

Nissan Terrano este un vehicul de teren, produs în mai multe generații și fabricat în diverse versiuni pentru diferite piețe. A treia generație a modelului a fost creată pe platforma comună cu Renault Duster și diferă considerabil ca structură față de vehiculele Terrano mai vechi. În acest material, vom analiza locația blocurilor de siguranțe și relee Nissan Terrano pentru diferite generații, vom prezenta fotografii, scheme și descrierea funcției elementelor acestora. Menționăm separat siguranța responsabilă pentru funcționarea prizei de brichetă și a prizelor auxiliare.

Atenție, numărul de elemente din blocuri depinde de nivelul de dotare electrică a vehiculului dumneavoastră. Verificați descrierea exactă cu inscripțiile de pe spatele capacului.

Generațiile 1 și 2

În această secțiune sunt prezentate cele mai comune blocuri cu siguranțe și relee pentru vehiculele produse înainte de anul 2013.

Blocul din habitaclu

Se află în bord, sub capacul de protecție, lângă coloana de direcție.

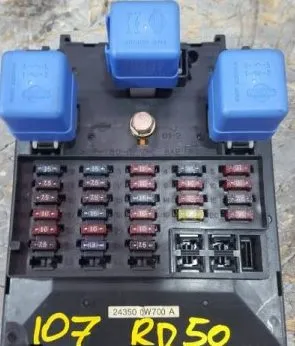

Varianta 1

Fotografie

Descrierea 1

Descrierea 2

Varianta 2

Foto – schemă

Varianta 3

Fotografie

Denumirea 1

Denumirile 2 (hieroglife)

Denumirile 3

Blocul sub capotă

Este amplasat lângă baterie. Denumirea exactă este aplicată pe capacul acestuia.

Exemplu foto

Relee

Elementele releelor sunt amplasate atât în habitaclu, cât și în compartimentul motor. Iată una dintre variante.

Generația a 3-a

Varianta 1

Blocul sub capotă

Se află în partea stângă, sub capacul de protecție.

Foto – schemă generală

Descrierea siguranțelor

Denumirea releelor

• К1 — Releu pentru viteza mare a ventilatorului sistemului de răcire
• К2 — Releu aer condiționat
• КЗ — Releu pentru viteza mică a ventilatorului sistemului de răcire
• К4 — Releu pompă de combustibil și bobine de inducție
• К5 — Releu principal al sistemului de gestionare a motorului
• К6 — Nu se utilizează
• К7 — Releu faruri de ceață. Dacă lipsește, farurile de ceață nu sunt instalate.
• К8 — Releu ventilator încălzire

Alte variante de realizare a acestui bloc.

În acest caz, descrierea completă o puteți descărca aici.

Blocul din habitaclu

Se află în extremitatea bordului, care este acoperită de ușa șoferului, sub capac.

Schema

Decodificare

Pentru priza de brichetă răspunde siguranța cu numărul 38.

Separat, sub dispozitivul antifurt, de-a lungul grinzii bordului, pot fi amplasate releele încălzitorului suplimentar al habitaclului (1067 – 1068), iar sub tabloul de bord releul de încălzire a geamului spate (235).

Varianta 2

Blocul sub capotă

Este amplasat lângă baterie, acoperit cu un capac de protecție.

Fotografie

Schema

Funcția siguranțelor

Funcția releelor

În realizarea acestui bloc sunt posibile și alte variante. Schema completă cu decodificare aici.

Blocul din habitaclu

Este amplasat în partea laterală a bordului, sub capacul din partea șoferului.

Fotografia blocului

Schema

Asignarea siguranțelor pe 260-2

1. Rezervă
2. 25А – Unitatea de comandă echipamente electrice, bloc far stâng, bloc far drept
3. 5А – Transmisie integrală (4WD)
4. Rezervă / 15А Unitate de comandă suplimentară echipamente electrice
5. 15А Mufă pentru conectarea echipamentelor suplimentare în spate (priză)
6. 5А – Unitatea de comandă echipamente electrice
7. Rezervă
8. 7,5А – Nu există date
9. Rezervă
10. Rezervă
11. Releu А – Blocarea geamurilor electrice posterioare

Asignarea pe 260-1 (placa principală)

1. 30А – Geam electric ușă față
2. 10А – Fază lungă far stâng
3. 10А – Fază lungă far drept
4. 10А – Fază scurtă far stâng
5. 10А – Fază scurtă far drept
6. 5А – Stopuri spate
7. 5А – Lumini de poziție față
8. 30А – Geam electric ușă spate
9. 7,5А – Far de ceață spate
10. 15А – Claxon
11. 20А – Încuietoare automată a ușilor
12. 5А – Sisteme ABS – ESC, întrerupător semnal de frână
13. 10А – Plafonieră de iluminare, iluminare portbagaj, iluminare torpedou
14. Nu se utilizează
15. 15А – Ștergător parbriz
16. 15А – Sistem multimedia
17. 7,5А – Lămpi de lumină de zi
18. 7,5А – Semnal de frână
19. 5А – Sistem de injecție, panou de instrumente, bloc central electronic de comutație din habitaclu
20. 5А – Airbag
21. 7,5А – Transmisie integrală (4WD), mers înapoi
22. 5А – Servodirecție
23. 5А – Regulator/limitator de viteză, releu geam spate, semnal centură de siguranță necuplată, sistem de control al distanței la parcare, releu încălzire suplimentară habitaclu
24. 15А – UCH (unitatea centrală de comandă a habitaclului)
25. 5А – UCH (unitatea centrală de comandă a habitaclului)
26. 15А – Indicatoare de direcție
27. 20А – Comutatoare de pe coloana de direcție
28. 15А -Claxon
29. 25А – Comutatoare de pe coloana de direcție
30. Nu se utilizează
31. 5А – Panou de instrumente
32. 7,5А – Radioreceptor, panou de comandă a climatizării, ventilație habitaclu, mufă spate pentru conectarea accesoriilor electrice
33. 20А – Priza de brichetă
34. 15А – Mufă de diagnostic și mufă pentru sistem audio
35. 5А – Oglindă retrovizoare cu încălzire
36. 5А – Oglinzi retrovizoare exterioare cu acționare electrică
37. 30А – Unitatea centrală de comandă a habitaclului, demaror
38. 30А – Ștergător parbriz
39. 40А – Ventilația habitaclului
40. Releu А – Ventilator electric al instalației de climatizare
41. Releu В – Încălzire oglinzi

Pentru priza de brichetă răspunde siguranța cu numărul 33.

Releu 703: В – Rezervă, А – Priza suplimentară din portbagaj
