Nissan Note este un monovolum subcompact. Prima generație este desemnată E11 și a fost produsă în anii 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 și 2013. În această perioadă, vehiculul a suferit un facelift. A doua generație E12 este produsă în anii 2014, 2015, 2016, 2017, 2018, 2019, 2020. Prezentăm spre informare informații despre locațiile tuturor unităților electronice de comandă principale. Vom acorda o atenție deosebită siguranțelor și releelor Nissan Note E11 și E12, vom arăta fotografii ale cutiilor și schemele acestora cu decodificare.
Destinația elementelor cutiilor dvs. și semnificația acestora pot diferi de cele prezentate. Comparați descrierea cu a dvs., pe partea din spate a capacului de protecție.
E11
Cutiile din habitaclu
Amplasarea generală a unităților de comandă
Schema
Publicitate
Destinație
- Cutiia de siguranțe
- Releu de blocare a ușilor (în cazul prezenței sistemului inteligent de acces în vehicul)
- Amplificator de antenă al sistemului antifurt (NATS)
- Unitatea de comandă a sistemului inteligent de acces în vehicul
- Unitatea de comandă a electronicii caroseriei (BCM)
- Unitatea de comandă a cutiei de viteze
- Unitatea de comandă a airbagurilor
- Unitatea de comandă ESP
Cutiia de siguranțe
Se află în bord, în stânga, sub capacul de protecție.
Fotografie
Schema
Descriere
|
Siguranțe |
|
| F1 | 10A Airbaguri sistem SRC |
| F2 | 10A Echipamente suplimentare, releu de contact, releu pompă combustibil, unitate de comandă electronică caroserie (BCM) |
| F3 | 10A Indicatori de avertizare, sumzător de avertizare, sistem de încărcare |
| F4 | 15A Pompă spălător parbriz și lunetă |
| F5 | 15A Încălzire oglinzi retrovizoare exterioare |
| F6 | 10A Sistem antifurt (NATS), Sistem audio |
| F7 | 10A Unitate de comandă electronică caroserie (BCM) |
| F8 | 10A Închidere centralizată, unitate de comandă la distanță |
| F9 | 10A Lămpi stop, ABS, ESP, indicatoare de avertizare |
| F10 | Rezervă |
| F11 | Rezervă |
| F12 | 10A Iluminare habitaclu, unitate de comandă la distanță, iluminare de fundal, iluminare portbagaj, senzor ploaie |
| F13 | Rezervă |
| F14 | 10A Iluminare de fundal bord, mufă diagnostic (OBD II), sistem inteligent de acces în vehicul, semnalizatoare de direcție |
| F15 | 15A Electrov ventilator instalație încălzire |
| F16 | 10A Unitate de comandă climatizare |
| F17 | 15A Electrov ventilator instalație încălzire |
| F18 | 15A Priza posterioară |
| F19 | 10A Încălzire scaune |
| F20 | 15A Priza față, siguranță brichetă |
|
Relee |
|
| R11 | Releu electroventilator instalație încălzire |
| R12 | Releu echipamente suplimentare habitaclu |
Pentru bricheta din față răspunde siguranța numărul 20 de 15A.
Cutiile sub capotă
Amplasarea generală a cutiilor
Schema
Publicitate
Denumire
- Cutiia de siguranțe de montaj (IPDM E/R)
- Cutiia de relee (PTC)
- Cutiia suplimentară de siguranțe
- K9K: Cutiia suplimentară de siguranțe de putere
- Cutiia de siguranțe de putere
- LHD: Unitatea de comandă ABS
- RHD: Unitatea de comandă ABS
- Motor ștergător parbriz
- Unitatea de comandă motor (ECM)

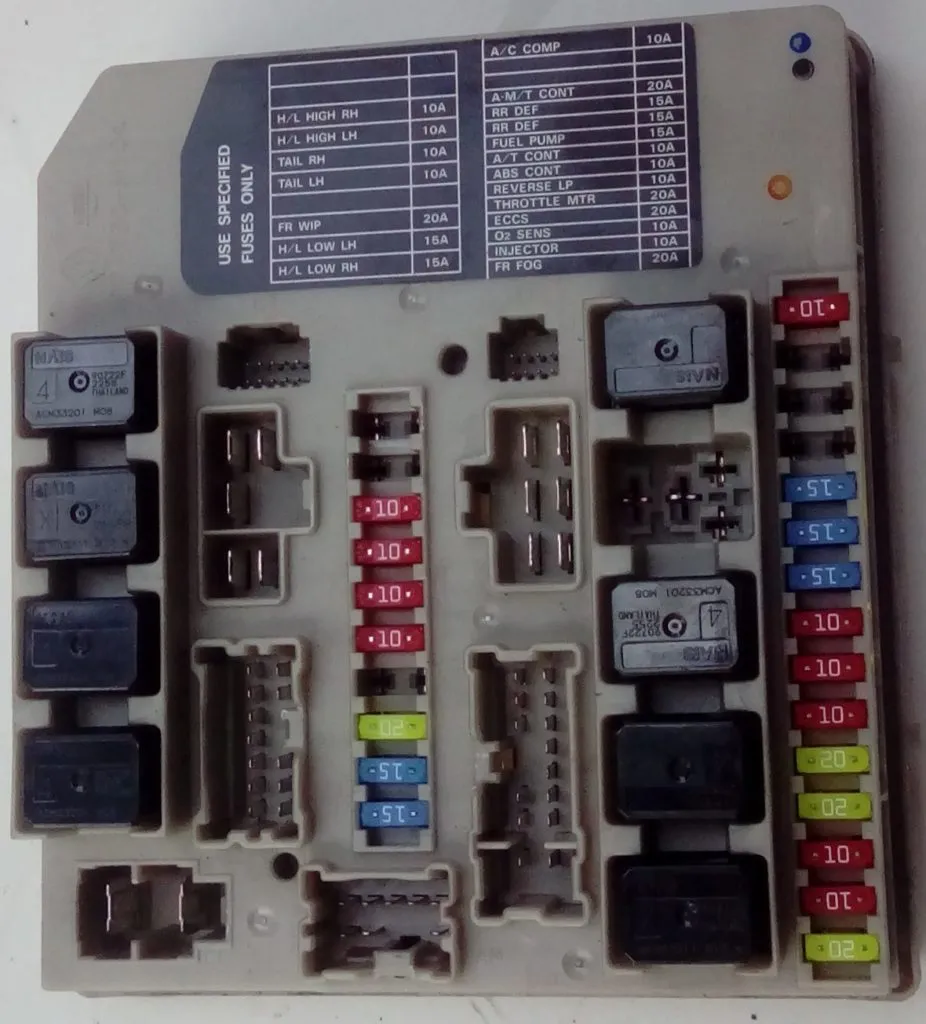

Cutiia de siguranțe de montaj
Fotografie
Schema
Decodificarea elementelor
| Siguranțe | |
| 41 | – |
| 42 | – |
| 43 | 10A Fară drum lung dreapta, lumini de zi, sistem de iluminare automat |
| 44 | 10A Fară drum lung stânga, lumini de zi, sistem de iluminare automat |
| 45 | 10A Lumină de poziție partea dreaptă, sistem de iluminare automat, iluminare de fundal |
| 46 | 10A Lumină de poziție partea stângă, sistem de iluminare automat, iluminare de fundal, faruri |
| 47 | – |
| 48 | 20A Ștergător și spălător parbriz |
| 49 | 15A Fară drum scurt stânga, lumini de zi, sistem de iluminare automat |
| 50 | 15A Fară drum scurt dreapta, lumini de zi, sistem de iluminare automat |
| 51 | 10A Ambreiaj compresor aer condiționat |
| 52 | – |
| 53 | – |
| 54 | 20A Unitatea de comandă a cutiei de viteze automate |
| 55 | 15A Încălzire lunetă, siguranța nr. 5 (încălzire oglinzi) |
| 56 | 15A Încălzire lunetă, siguranța nr. 5 (încălzire oglinzi) |
| 57 | 15A Releu pompă combustibil |
| 58 | 10A Senzor viteză (cutie de viteze automată), senzor temperatură ulei (cutie de viteze automată), unitate de comandă cutie de viteze automată, senzor rotație turbină |
| 59 | 10A ABS, ESP |
| 60 | 10A Selector cutie de viteze automată, sistem de pornire, lămpi marșarier, indicatoare cutie de viteze automată, ștergător și spălător lunetă |
| 61 | 20A Releu clapetă accelerație |
| 62 | 20A Unitatea de comandă motor, senzor debit masic aer, senzor poziție arbore cotit, senzor poziție arbore came, supapă purjare canistră, sistem de aprindere, supapă admisie, sistem antifurt, injectoare, acționare alimentare combustibil, supapă turbină |
| 63 | 10A Sistem de injecție combustibil, senzor oxigen încălzit față, senzor oxigen încălzit spate |
| 64 | 10A Sistem de injecție combustibil |
| 65 | 20A Fară de ceață față |
| Relee | |
| R1 | 1) Încălzire lunetă, 2) Fară drum scurt |
| R2 | 1) Unitatea de comandă motor (ECM), 2) Lumină de poziție |
| R3 | 1) Fară drum scurt, 2) Fară drum lung stânga |
| R4 | 1) Fară de ceață față, 2) Fară drum lung dreapta |
| R5 | 1) Demaror, 2) Ambreiaj compresor aer condiționat |
| R6 | Fară de ceață față |
| R7 | 1) Ventilator sistem răcire (viteză mare), 2) Ștergător parbriz |
| R8 | 1) Ventilator sistem răcire (viteză mică), 2) Ventilator sistem răcire (viteză mare) |
| R9 | 1) Contact, 2) Ventilator sistem răcire (viteză mică) |
Cutiia suplimentară de siguranțe
Schema
Destinație
| 31 | – |
| 32 | – |
| 33 | – |
| 34 | 15A Sistem audio |
| 35 | 10A Claxon |
| 36 | 10A Sistem de încărcare |
| 37 | 10A Lumini de zi |
| 38 | – |
| F | 40A ABS, ESP |
| G | 40A Releu ventilator sistem răcire (viteză mare), releu ventilator sistem răcire (viteză mică) |
| H | 40A Contact de pornire |
| I | 40A Instalație de încălzire auxiliară (PTC) |
| J | 40A Geamuri electrice, unitate de comandă electronică caroserie (BCM) |
| K | 30A ABS, ESP |
| L | 30A Spălătoare faruri |
| M | 60A Servodirecție |
| R1 | Lumini de zi |
| R2 | Claxon |
Publicitate
Cutiia suplimentară de siguranțe de putere
- N 80A – Instalație de încălzire auxiliară (PTC)
- O 60A – Bujii incandescente
- P 80A – Instalație de încălzire auxiliară (PTC)
Cutiia de siguranțe de putere
Se află pe circuitul plus al bateriei.
- А – 80/140/250А – Sistem de încărcare, sistem de pornire, siguranțe
- B – 80/100A – Siguranțe
- C – 80A – Siguranțe
- D – 60A – Releu contact, siguranțe, releu pompă combustibil
- Е – 80А – Releu auxiliar, siguranțe, releu instalație încălzire
E12
Amplasarea generală a cutiilor este similară cu prima generație.

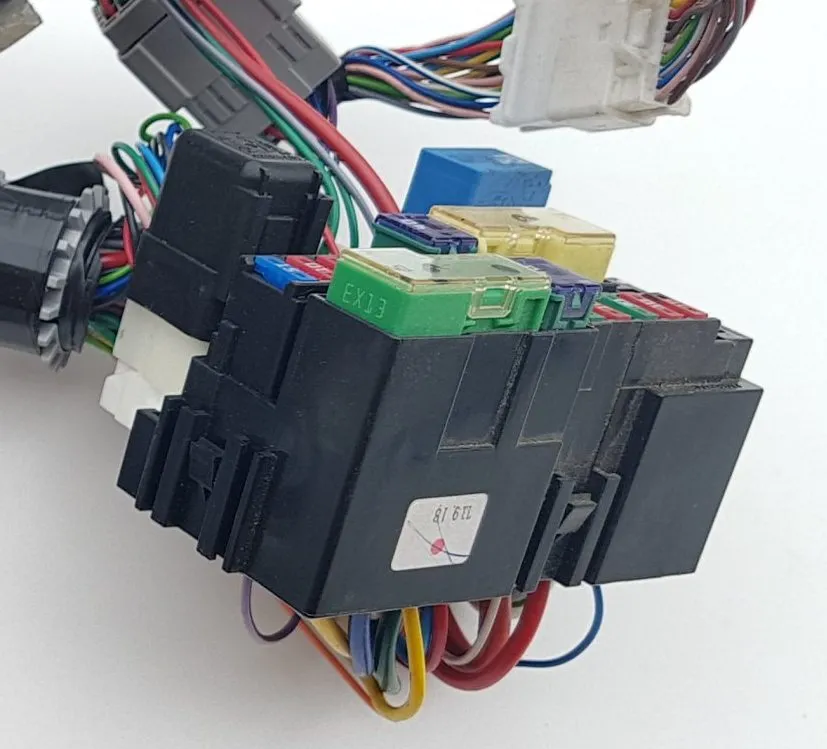

Cutiia sub capotă
Se află în capătul bordului, sub capacul lateral.
Fotografie
Schema
Descriere
- 10А – Echipamente electrice conform schemei de pe partea din spate a capacului
- 10А – Echipamente electrice conform schemei de pe partea din spate a capacului
- 10А – Spălătoare
- 10А – SRS, Airbaguri
- 10А – Echipamente electrice conform schemei de pe partea din spate a capacului
- 20А
- 10А – Sistem de pornire, cheie inteligentă
- 20А – Încălzitor lunetă, BCM
- 10А – Echipamente electrice conform schemei de pe partea din spate a capacului
- 15А – Brichetă, priza față
- 10А – Oglinzi, Display sistem audio
- 10А – Sistem audio, Bord
- 15А – Sistem de climatizare
- 20А – Sistem de climatizare
- 15А – Sistem de climatizare
- R1 – releu echipamente electrice habitaclu
- R2 – releu sistem de contact
- R3 – releu ventilator
Pentru brichetă răspunde siguranța numărul 15 de 15A.
Cutiile sub capotă

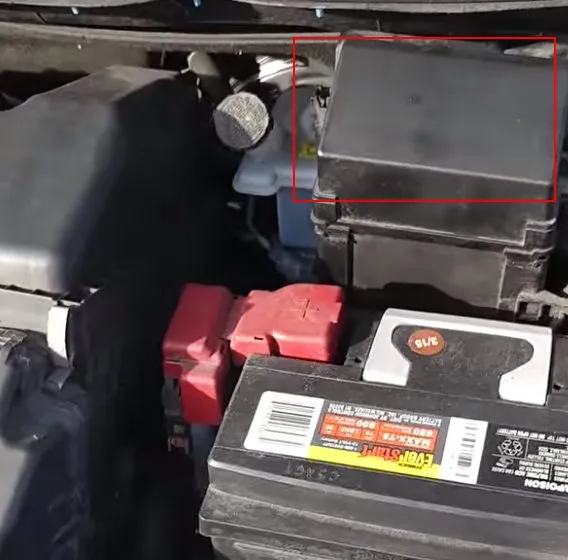

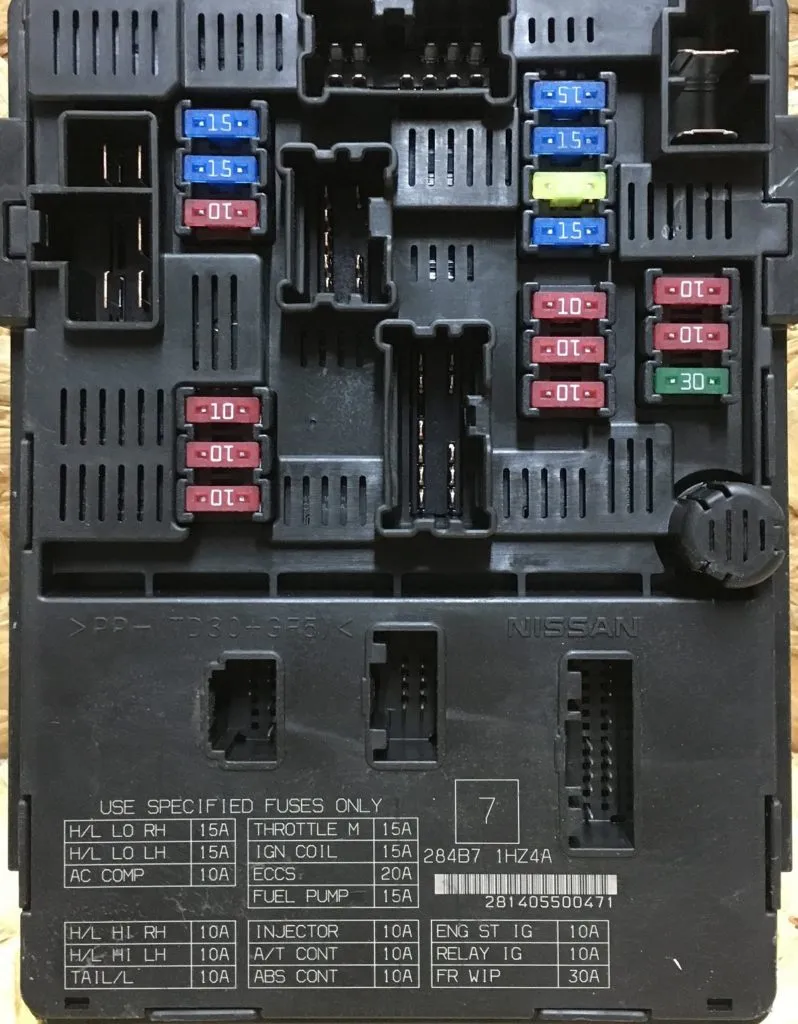

Cutiia de siguranțe de montaj
Fotografie
Publicitate
Schema
Denumire
| 34 | 10А Faruri |
| 35 | 10А Faruri |
| 37 | 10А Lămpi, lumini de poziție, sistem de parcare |
| 38 | – |
| 39 | 30А Spălător |
| 40 | 15А Faruri drum scurt |
| 41 | 15А Faruri drum scurt |
| 42 | 10А Releu aer condiționat |
| 48 | 15А Releu pompă combustibil |
| 49 | 10А Modul de comandă caroserie și motor, sistem cheie inteligentă, funcție pornire motor |
| 50 | 10А Sistem de control frânare |
| 51 | 10А Sistem de gestionare motor |
| 52 | 15А Releu de comandă motor clapetă accelerație |
| 53 | 20А Releu ECM, Sistem de gestionare motor, NVIS |
| 54 | 15А Sistem de gestionare motor |
| 55 | 10А Sistem de gestionare motor |
Cutiia suplimentară de siguranțe
Schema
Destinație
| 23 | |
| 24 | 10А Sistem de încărcare, claxon, sistem cheie inteligentă, sistem securitate vehicul |
| 25 | 10А Sistem de gestionare CVT |
| 26 | |
| 27 | |
| 28 | |
| 29 | 15А Sistem audio / 20А Navigație, afișaj sistem audio |
| 30 | 10А Modul de comandă caroserie, sistem de control frânare, sistem de gestionare motor, sistem cheie inteligentă |
| 31 | 15А Fară de ceață față |
| F | 40А/50А Releu ventilator răcire |
| G | 40А Modul de comandă caroserie, sistem lumini de zi, fară de ceață față, sistem ștergător și spălător față |
| H | 40А Sistem de pornire, releu contact |
| I | 40А |
| J | 60А Sistem de direcție cu servomecanism comandat electronic |
| K | |
| L | 30А Sistem de control frânare |
| M | 30А Sistem de control frânare |
Cutiia de siguranțe de putere
Se află pe borna plus a bateriei.
- A – 120A – Alternator
- B – 60A – Contact, relee, siguranțe
- C – 80A – Aparate auxiliare, relee, siguranțe
- D – 100A – Siguranțe
- E – 80A – Relee lămpi, siguranțe
