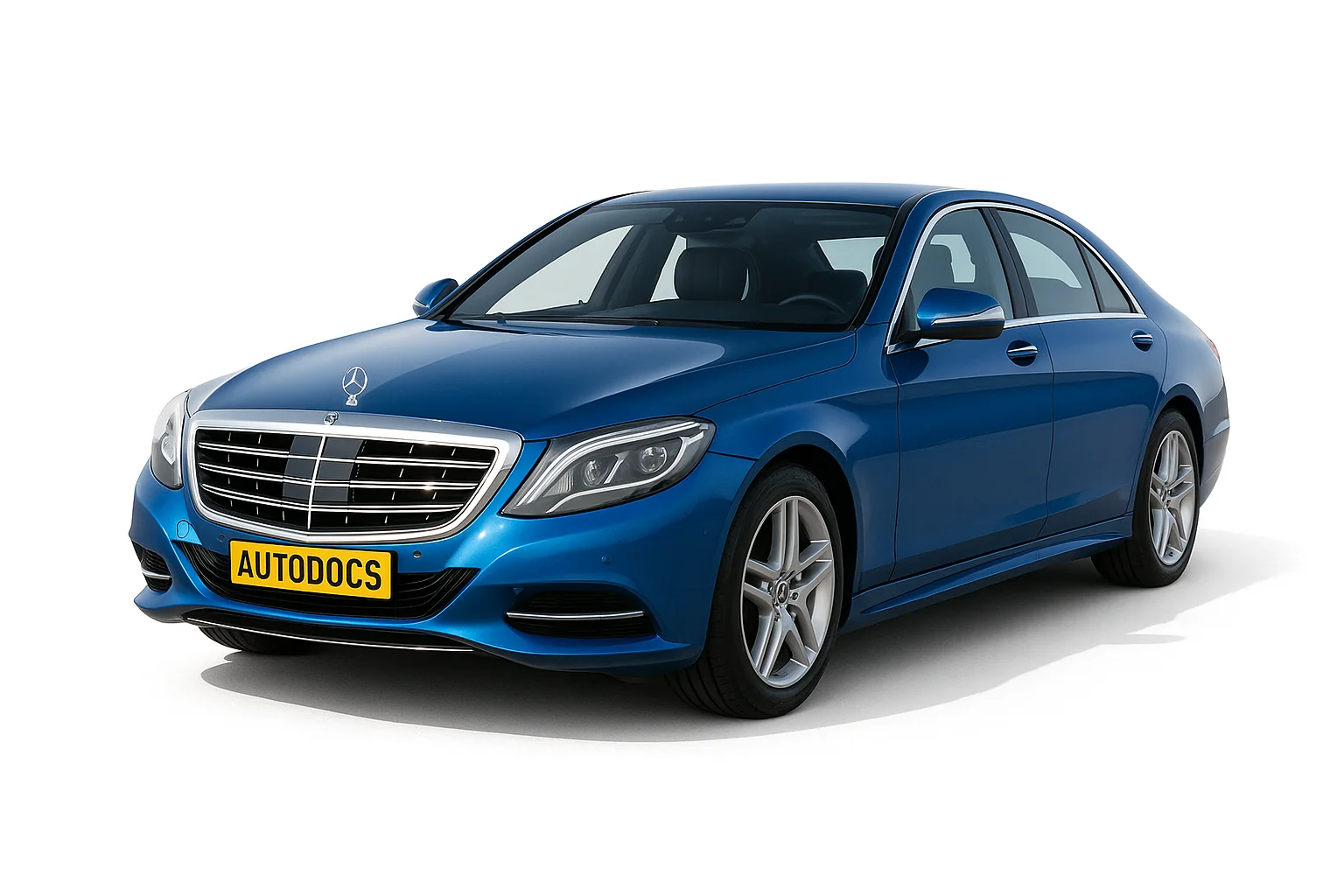

Мерседес w222 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения, сверяйте информацию со своими схемами.
Пример брошюры с обозначением
Блоки в салоне
Блок в панели приборов
В левом торце приборной панели за защитной крышкой установлен блок с предохранителями и реле.
| № | A | Описание |
|---|---|---|
| 200 | 40 | Передний блок управления SAM |
| 201 | 40 | Передний блок управления SAM |
| 202 | 5 | Сирена сигнализации |
| 203 | 30 | W222: Блок управления обогревателем сиденья водителя. |
| 204 | 5 | Диагностический разъем |
| 205 | 7.5 | Блок управления электронным замком зажигания |
| 206 | 5 | Аналоговые часы |
| 207 | 20 | Блок управления климат-контролем |
| 208 | 7.5 | Приборный щиток |
| 209 | 5 | Передний блок управления климат-контролем |
| 210 | 10 | Блок управления модулем трубки рулевой колонки |
| 211 | Запасной | |
| 212 | Запасной | |
| 213 | 25 | Блок управления электронной системой стабилизации |
| 214 | Запасной | |
| 215 | Запасной | |
| 216 | Запасной | |
| 217 | 5 | Японская версия: специальный блок управления системой связи ближнего действия |
| 218 | 5 | Блок управления дополнительной удерживающей системой |
| 219 | 5 | Блок управления системой измерения веса (WSS) |
| Распознавание занятости сиденья переднего пассажира и ACSR | ||
| 220 | 15 | Реле MAGIC VISION CONTROL |
| Реле | ||
| D | Реле MAGIC VISION CONTROL | |
| E | Резервное реле | |
| F | Реле цепи 15R | |
Блок предохранителей под панелью
На правой стойке, под панелью приборов находится блок с предохранителями.
| № | A | Обозначение |
|---|---|---|
| 301 | 5 | Зеркальный таксометр |
| 302 | 30 | Блок управления передней правой дверью |
| 303 | 30 | W222: Блок управления левой задней дверью. |
| C217, A217: Задний блок управления | ||
| 304 | 30 | W222: Блок управления задней правой дверью. |
| C217, A217: Задний блок управления | ||
| 305 | 30 | Блок управления сиденьем водителя |
| 306 | 30 | Блок управления сиденьем переднего пассажира |
| 307 | 20 | W222: Интеллектуальный сервомодуль для DIRECT SELECT |
| 30 | C217, A217: Блок управления подогревателем сиденья водителя. | |
| 308 | 30 | Блок управления обогревателем сиденья переднего пассажира |
| 309 | 5 | Блок управления системой экстренного вызова |
| Модуль связи телематических служб | ||
| Блок управления HERMES | ||
| 310 | 25 | Блок управления стационарным отопителем |
| 311 | 10 | Электродвигатель заднего вентилятора |
| 312 | 10 | Блок управления потолочной панелью управления |
| 313 | 10 | Hybrid и Hybrid Plus: блок управления силовой электроникой |
| 314 | 7.5 | A217: Противоугонная сигнализация (обозначение по согласованию) |
| 315 | 10 | Блок управления трансмиссией |
| Действительно для бензинового двигателя: блок управления ME-SFI | ||
| Действительно для двигателей 642, 651: Блок управления CDI | ||
| 316 | Запасной | |
| 317 | 30 | W222: Блок управления панорамным сдвижным люком. |
| C217, A217: Блок управления MAGIC SKY CONTROL | ||
| 318 | 15 | Аудио / дисплей COMAND |
| 319 | 30 | Блок управления панорамным сдвижным люком |
| C217, A217: Модуль управления панорамной шторкой на крыше. | ||
| 320 | 15 | Блок управления Active Body Control |
| Блок управления AIRmatic (действительно, кроме Active Body Control) | ||
| 321 | 20 | C217, A217: Интеллектуальный сервомодуль для DIRECT SELECT |
| 322 | 15 | Блок управления COMAND |
| 323 | 7.5 | Блок управления дополнительной удерживающей системой |
| MF1 / 1 | 7.5 | Версия для Японии: специальный блок управления системой связи ближнего действия |
| MF1 / 2 | 7.5 | Монохромная многофункциональная камера |
| Многофункциональная стереокамера | ||
| MF1 / 3 | 7.5 | Датчик дождя / света с дополнительными функциями |
| Блок управления потолочной панелью управления | ||
| MF1 / 4 | 7.5 | Блок управления сиденьем водителя |
| MF1 / 5 | 7.5 | Блок управления сиденьем переднего пассажира |
| MF1 / 6 | 7.5 | Блок управления модулем трубки рулевой колонки |
| MF2 / 1 | 5 | Генератор парфюмерного распылителя |
| MF2 / 2 | 5 | Панель управления аудио / COMAND |
| 5 | Сенсорная панель | |
| MF2 / 3 | 5 | Блок управления электронной системой стабилизации |
| MF2 / 4 | 5 | Индикация на лобовом стекле |
| MF2 / 5 | 5 | Hybrid и Hybrid Plus: электрический компрессор хладагента |
| MF2 / 6 | Запасной | |
| MF3 / 1 | 5 | Передний блок управления SAM |
| MF3 / 2 | 5 | Блок управления радиолокационными датчиками |
| MF3 / 3 | 5 | Двигатель вентилятора COMAND |
| MF3 / 4 | 5 | Группа кнопок панели приборов со стороны водителя |
| Группа кнопок центральной панели приборов | ||
| MF3 / 5 | 5 | Блок управления заднего кондиционера |
| MF3 / 6 | 5 | с 01.06.2016: Антенный переключатель для телефона и стационарного обогревателя |
Блок силовых предохранителей
Устанавливается так же под панелью, под обшивкой салона, в ногах у переднего пассажира.
| № | A | Назначение |
|---|---|---|
| I7 | 125 | Блок предохранителей в правой передней стойке |
| I2 | 125 | Левый модуль предохранителей и реле |
| C2 | Запасной | |
| I8 | Запасной | |
| I9 | Запасной | |
| I3 | Подключение реле отключения тока холостого хода | |
| C1 | 40 | Регулятор воздуходувки |
| I1 | 40 | Блок управления электронной системой стабилизации |
| I4 | Запасной | |
| I6 | 60 | Задний модуль предохранителей и реле |
| I5 | 60 | Блок предохранителей в правой передней стойке |
| F32 / 4k2 | Реле отключения тока покоя |
Реклама
Блоки в багажнике
Блок предохранителей и реле
В багажном отсеке с правой стороны находится основной блок с предохранителями и реле.
| № | Расшифровка |
|---|---|
| 1 | Подключение контура 30 «E1» |
| 2 | Подключение контура 30g «E2» |
| № | A | Назначение |
|---|---|---|
| 400 | 10 | Блок управления системой парковки (Active Parking Assist или кодовая камера 360 градусов) |
| 401 | 5 | Блок управления крышкой багажника |
| 402 | 7.5 | Задний блок управления развлекательной системой |
| 403 | Запасной | |
| 404 | 7.5 | Блок управления обогревателем подлокотника |
| 405 | 7.5 | Блок управления усилителем звуковой системы |
| Блок управления твитером передней левой двери | ||
| Блок управления твитером передней правой двери | ||
| 406 | Запасной | |
| 407 | Запасной | |
| 408 | 5 | Блок тюнера |
| 409 | 5 | Блок управления камерой 360 ° |
| Камера заднего вида | ||
| 410 | 5 | Блок управления крышкой камеры |
| 411 | 5 | Блок управления датчика давления в шинах |
| 412 | 7.5 | Блок управления обогревателем заднего сиденья |
| 413 | 10 | Левый задний дисплей |
| Правый задний дисплей | ||
| 414 | 7.5 | Усилитель / компенсатор антенны задней сотовой телефонной системы |
| Подставка для мобильного телефона сзади | ||
| Контактная пластина для мобильного телефона сзади | ||
| Телефонный модуль с Bluetooth (профиль SAP) | ||
| 415 | Запасной | |
| 416 | Запасной | |
| 417 | 20 | Блок управления распознавания прицепа |
| 418 | Запасной | |
| 419 | Запасной | |
| 420 | 30 | Блок управления преобразователем постоянного / переменного тока |
| 421 | 30 | Пневматический насос с многоконтурным сиденьем |
| 422 | 30 | W222: Блок управления задней правой дверью. |
| 423 | Запасной | |
| 424 | 40 | Задний блок управления SAM |
| 425 | Запасной | |
| 426 | 30 | Усилитель басового динамика |
| 427 | 20 | Блок управления обогревателем подлокотника |
| 428 | 15 | Блок управления распознавания прицепа |
| 429 | 10 | Задний подстаканник |
| 430 | 15 |
Прикуриватель с подсветкой пепельницы, задний |
| Прикуриватель с подсветкой задней центральной консоли | ||
| Розетка на центральной консоли слева, сзади, 12В (пакет для пепельницы / пакет для копчения) | ||
| 431 | 15 | Холодильник в задней части спинки |
| 432 | 10 | Задний блок управления SAM |
| 433 | 25 | Блок управления AdBlue |
| 434 | 15 | Блок управления AdBlue |
| 435 | 20 | Блок управления AdBlue |
| 436 | 20 | Задний подстаканник |
| 437 | Запасной | |
| 438 | 7.5 | C217 с двигателем 157: Электродвигатель привода правой выпускной заслонки. |
| 439 | 7.5 | C217 с двигателем 157: Электродвигатель привода левой выпускной заслонки. |
| 440 | Запасной | |
| 441 | Запасной | |
| 442 | Запасной | |
| 443 | Запасной | |
| 444 | Запасной | |
| 445 | 5 | Приемник радиоуправления стационарным отопителем |
| 446 | 5 | Антенный усилитель FM 1, AM, CL [ZV] и KEYLESS-GO |
| 447 | 7.5 | Гибрид: блок управления системой управления батареями |
| 448 | Запасной | |
| 449 | Запасной | |
| 450 | Запасной | |
| 451 | 15 | Розетка прицепа |
| 452 | 5 | Радарный датчик заднего бампера слева |
| Радарный датчик заднего бампера правый | ||
| Центральный радарный датчик заднего бампера | ||
| 453 | 5 | Радарный датчик переднего бампера слева |
| Радарный датчик переднего бампера правый | ||
| Блок управления COLLISION PREVENTION ASSIST | ||
| 454 | 5 | Блок управления AdBlue |
| Блок управления топливной системой | ||
| 455 | 15 | Полностью интегрированный блок управления трансмиссией |
| 456 | Запасной | |
| 457 | 7.5 | Действительно для литий-ионной батареи: конденсатор стартерной батареи |
| 458 | Запасной | |
| 459 | Запасной | |
| 460 | 15 | Передний прикуриватель с подсветкой пепельницы |
| 461 | 15 | Розетка правой задней центральной консоли 12В |
| Розетка 12В | ||
| Блок управления преобразователем постоянного / переменного тока | ||
| 462 | 15 | Розетка для багажного отделения |
| 463 | Запасной | |
| 464 | 20 | Блок управления распознавания прицепа |
| 465 | 30 | Блок управления электрическим стояночным тормозом |
| 466 | 30 | Блок управления передней левой дверью |
| 467 | 10 | Блок управления KEYLESS-GO |
| 468 | 30 | Блок управления электрическим стояночным тормозом |
| 469 | 25 | Блок управления топливной системой |
| 470 | 30 | Блок управления подогревателем заднего левого сиденья |
| Блок управления обогревателем заднего сиденья | ||
| 471 | 30 | Блок управления обогревателем заднего правого сиденья |
| 472 | 30 | C217, A217: Задний блок управления |
| 473 | 20 | Блок управления распознавания прицепа |
| 475 | 40 | Блок управления усилителем звуковой системы |
| 476 | 40 | Блок управления усилителем звуковой системы |
| 477 | 40 | Блок управления активной пряжкой ремня |
| C217, A217: Задний блок управления | ||
| 478 | 30 | Блок управления левым задним сиденьем |
| 479 | 40 | Блок управления активной пряжкой ремня |
| 480 | 30 | Блок управления правым задним сиденьем |
| 481 | 5 | Реверсивный передний левый ретрактор аварийного натяжения |
| 482 | 5 | W222: Блок управления MAGIC SKY CONTROL |
| 7.5 | C217, A217: Блок управления MAGIC SKY CONTROL | |
| 483 | 5 | Реверсивный втягивающий механизм аварийного натяжения передний правый |
| 484 | 7.5 | Блок управления правым задним сиденьем |
| Блок управления левым задним сиденьем | ||
| 485 | 5 | Блок управления активной пряжкой ремня |
| 486 | 10 | Гибридный: |
| Блок управления системой управления аккумулятором | ||
| Блок управления силовой электроникой | ||
| 487 | 5 | Блок управления электрическим стояночным тормозом |
| 488 | 5 | Задний блок управления SAM |
| 489 | 5 | Передний радарный датчик дальнего действия |
| 490 | 5 | Пневматический насос с многоконтурным сиденьем |
| 491 | 40 | Блок управления крышкой багажника |
| 492 | 40 | Реверсивный втягивающий механизм аварийного натяжения передний правый |
| 493 | Запасной | |
| 494 | 40 | Задний блок управления SAM |
| 495 | 40 | Обогрев заднего стекла |
| 496 | 40 | Реверсивный передний левый ретрактор аварийного натяжения |
| Реле | ||
| S | Реле цепи 15 салона автомобиля | |
| Т | Реле обогревателя заднего стекла | |
| U | 2-й ряд сидений подстаканник и реле розеток | |
| V | Реле AdBlue | |
| W | Реле контура 15R | |
| X | Реле холодильника и розеток 1-го ряда сидений / багажника | |
| Y | Запасное реле | |
За работу прикуривателей отвечают предохранители под номерами 430, 460 и 461.
Блок силовых предохранителей
Ещё один блок силовых предохранителей установлен на спинке заднего сидения, рядом с усилителем.
| № | A | Описание |
|---|---|---|
| I3 | Запасной | |
| I2 | 125 | Блок управления обогревателем лобового стекла |
| I7 | 7.5 | Гибрид: устройство отключения высокого напряжения |
| I4 | 150 | Задний модуль предохранителей и реле |
| I6 | 200 | Дополнительная батарея ECO start / stop |
| I7 | 10 | Дополнительная батарея ECO start / stop |
| Передний блок управления SAM | ||
| Блок управления электронным замком зажигания | ||
| I1 | Запасной | |
| I11 | Запасной | |
| I7 | 10 | Передний блок управления SAM |
| I8 | Функция ECO start / stop подключение дополнительного реле аккумуляторной батареи | |
| I5 | Гибрид: высоковольтный пироэлектрический предохранитель, срабатывающий блоком управления дополнительной удерживающей системы | |
| I9 | Подключение реле развязки | |
| F33k1 | Реле развязки | |
| F33k2 | Функция ECO start / stop дополнительное реле аккумуляторной батареи |
На клеммах аккумуляторной батареи так же могут крепится некоторые дополнительные элементы защиты.
Реклама
Блоки под капотом
Под капотом Мерседес w222, находятся 2 блока с предохранителями (слева и справа). Для доступа надо убрать защитную крышку.
Блок предохранителей и реле
Расположен в левой части моторного отсека.
| № | A | Обозначение |
|---|---|---|
| 100 | 40 | Гибрид: вакуумный насос |
| 101 | 15 | Соединительная муфта, контур 87/2 |
| 102 | 20 | Соединительная муфта, контур 87/2 |
| 103 | 15 | Соединительная муфта цепи 87М4 |
| 104 | 15 | Соединительная муфта цепи 87М3 |
| 105 | 15 | Для коробки передач 722.9: Блок управления вспомогательным насосом трансмиссионного масла |
| 106 | 25 | Подогреватель парковочного положения стеклоочистителя |
| 107 | 60 | Действительно для двигателей 277, 279: Электрическое подключение стартера / воздушного насоса |
| 108 | 20 | Действительно для динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: |
| Передний левый блок фонаря | ||
| Передний правый блок фонаря | ||
| Действительно без динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: | ||
| Передний правый блок фонаря | ||
| 109 | 30 | Двигатель стеклоочистителя |
| 110 | 20 | Действительно для динамической светодиодной фары с кодом SAE для правостороннего движения или динамической светодиодной фары: |
| Передний левый блок фонаря | ||
| Передний правый блок фонаря | ||
| Действительно без динамической светодиодной фары SAE для правостороннего движения или динамической светодиодной фары: | ||
| Передний левый блок фонаря | ||
| 111 | 30 | Стартер |
| 112 | 5 | Модуль предохранителей и реле двигателя |
| 113 | Запасной | |
| 114 | 40 | Компрессор AIRmatic |
| 115 | 15 | Левый рог фанфар |
| Правый рог фанфар | ||
| 116 | 5 | Гибрид: реле вакуумного насоса |
| 117 | Запасной | |
| 118 | 5 | Гибрид: блок управления электронной системой стабилизации |
| 119 | 15 | Соединительная муфта цепи 87 / C2 |
| 120 | 7.5 | Соединительная муфта цепи 87 / C1 |
| 121 | 5 | Блок управления электронной системой стабилизации |
| 122 | 5 | Гибрид: реле HYBRID |
| 123 | 5 | Блок управления Night View Assist |
| 124 | 5 | Гибрид: электрический разъем салона автомобиля и моторного отсека |
| 125 | 5 | Передний блок управления SAM |
| 126 | 5 | Блок управления трансмиссией |
| Действительно для дизельного двигателя: блок управления CDI | ||
| Действительно для бензинового двигателя: Блок управления ME-SFI [ME] | ||
| 127 | Запасной | |
| 128 | 5 | Выключатель наружного освещения |
| 129A | 30 | Гибрид: реле цепи стартера 50 |
| 129B | 30 | Действительно, кроме гибрида: реле цепи стартера 50 |
| Реле | ||
| G | Реле цепи 15 в моторном отсеке | |
| H | Реле цепи стартера 50 | |
| I | Реле вакуумного насоса тормозов | |
| J | Гибрид: реле HYBRID | |
| K | Реле масляного насоса трансмиссии | |
| L | Реле звукового сигнала | |
| M | Реле подогревателя парковочного положения стеклоочистителя | |
| N | Реле цепи 87М | |
| О | Действительно, кроме гибрида: реле цепи 15 стартера | |
| P | Реле впрыска вторичного воздуха | |
| Q | Гибрид: реле вакуумного насоса | |
| R | Реле AIRmatic | |
Блок силовых предохранителей
Установлен в правой части подкапотного пространства.
| № | Назначение |
|---|---|
| 1 | Подключение, контур 30 «В1» |
| 2 | Подключение, цепь 30 без фиксации «B2» |
| № | A | Назначение |
|---|---|---|
| M3 | 500 | Гибрид: электрическая машина |
| 500 | Действительно, кроме Гибрида: Генератор | |
| M1 | Гибрид: электрическая машина | |
| Действительно, кроме Hybrid: Starter | ||
| MR5 | 100 | Блок управления электроусилителем руля |
| MR2 | 100 | Мотор вентилятора |
| M4 | 100 | Гибрид: полностью интегрированный блок управления трансмиссией |
| I1 | Запасной | |
| M2 | 150 | Действительно для дизельного двигателя: выходной каскад накаливания |
| MR1 | 60 | Модуль предохранителей и реле двигателя |
| MR3 | Запасной | |
| MR4 | 150 | Действительно для двигателей 277, 279: Двигатель вентилятора |
| I2 | Запасной |
Частые вопросы: предохранители и реле Мерседес w222
Реклама
Где находится блок предохранителей на Мерседес w222?
Где искать блоки на Мерседес w222: 10A Блок управления модулем трубки рулевой колонки; 10A Блок управления потолочной панелью управления; Блок управления потолочной панелью управления; 7,5A Блок управления модулем трубки рулевой колонки. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Мерседес w222?
Найдите позицию прикуривателя в таблице на странице Мерседес w222 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Мерседес w222?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мерседес w222?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мерседес w222?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мерседес w222?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес w222?
Схема и таблица предохранителей Мерседес w222 — на этой странице: Блоки в салоне, Блоки в багажнике, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Мерседес w222?
На Мерседес w222 обычно два блока: салонный и подкапотный, как указано в разделе «Блоки в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
