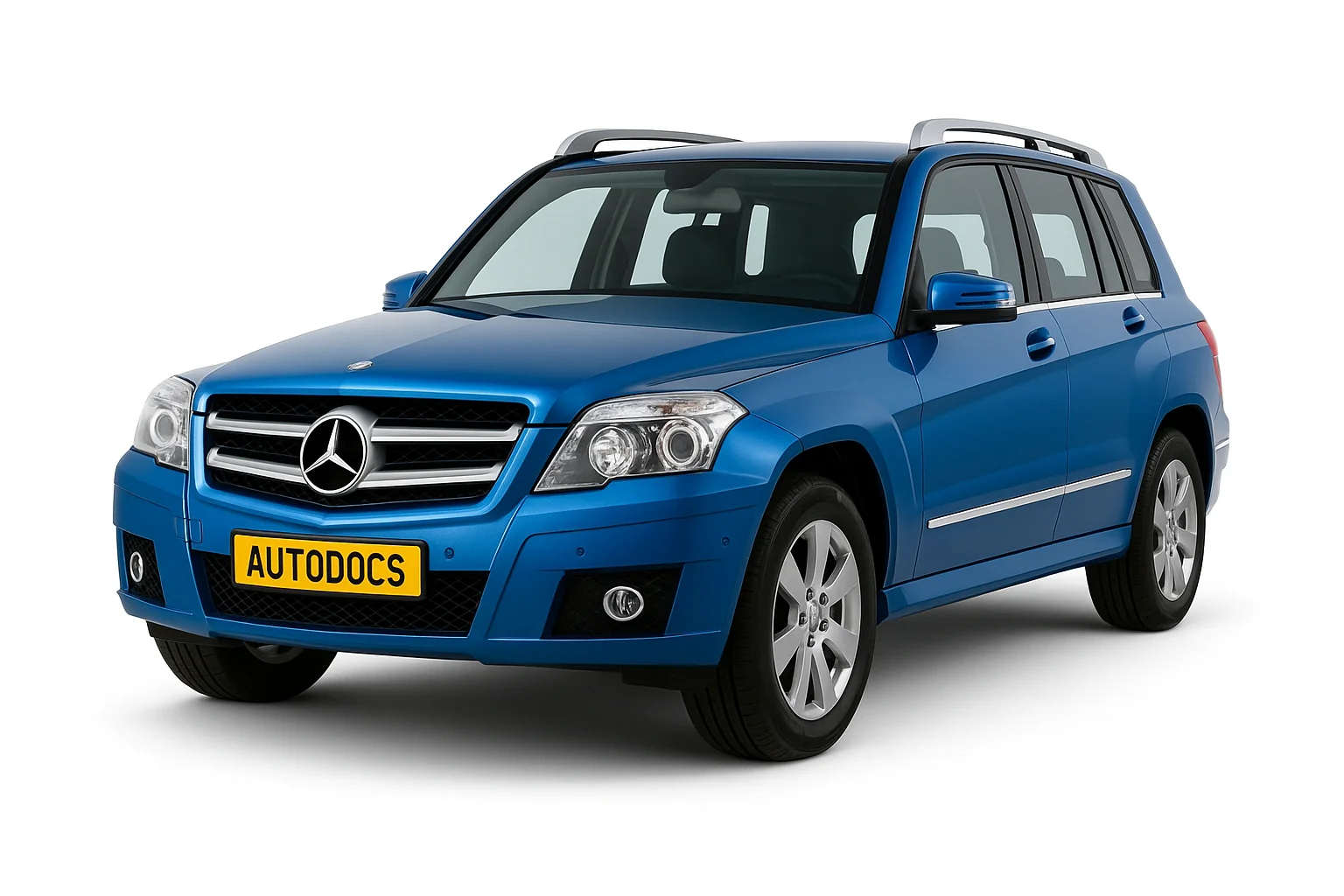

Mercedes GLK X204 выпускался в 2008, 2009, 2010, 2011, 2012, 2014 и 2015 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня электрического оснащения.
Блоки под капотом
Блок предохранителей и реле
Основной блок с предохранителями и реле находится под капотом с левой стороны и закрыт защитной крышкой.
Для доступа надо отжать фиксаторы под номерами (1) и вынуть электрические провода (2). Сам блок будет выглядеть примерно вот так.
| № | A | Описание |
|---|---|---|
| F1 | 25 | Блок управления электронной системой стабилизации движения ESP (N30/4) |
| F2 | 30 | Блок управления передней левой двери (N69/1) |
| F3 | 30 | Действительно до 31.3.10 г.: |
| Блок управления передней двери справа (N69/2) | ||
| F4 | 7.5 | Действительно для а/м с двигателями 271, 272 до 31.8.08 г.: |
| Блок управления топливного насоса (N118) | ||
| Действительно для а/м с двигателем 156: | ||
| Блок управления топливного насоса слева (N118/3) | ||
| Блок управления правого топливного насоса (N118/4) | ||
| Действительно для а/м с двигателем 642 с кодом (U41) Топливный фильтр с влагоотделителем и сервисный пакет для системы смазки, двигатель 651: | ||
| Датчик конденсата в топливном фильтре с нагревательным элементом (B76/1) | ||
| 20 | Блок управления фар (N71/1) | |
| 7.5 | Действительно для а/м с двигателем 651, до 31.5.10 г. или двигателем 646 с кодом (71o) Дополнительная установка топливного фильтра с подогревом: | |
| Блок управления датчиком конденсата в топливном фильтре с нагревательным элементом (N33/7) | ||
| F5 | 7.5 | Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) |
| Действительно для а/м с двигателем 156 с кодом (P98) Black Series, начиная с 1.7.11: | ||
| Реле циркуляционного контура охлаждающей жидкости редуктора заднего моста (K36/3) | ||
| Действительно, начиная с 1.12.09 г.: | ||
| Переключатель наружного освещения (S1) | ||
| F6 | 10 | На а/м с дизельным двигателем: |
| Блок управления CDI (N3/9) | ||
| На а/м с бензиновым двигателем: | ||
| Блок управления ME (N3/10) | ||
| F7 | 20 | Подключено через реле клеммы 50 стартера (N10/1kM): |
| Стартер (M1) | ||
| F8 | 7.5 | Блок управления системой удержания пассажиров (N2/10) |
| F9 | 15 | Розетка в перчаточном ящике (X58/31) |
| F10 | 30 | Действительно для типа 204.9: |
| Электродвигатель стеклоочистителя (M6/1) | ||
| F11 | 7.5 | Действительно для а/м с кодом (523) Аудиомодуль MB Audio 20, или кодом (510), Audio 20 вкл. CD-чейнджер, или кодом (525) Аудиомодуль Mb Audio 50 APS, или кодом (511) Audio 50 aPs вкл. DVD-чейнджер, или кодом (527) COMAND APS с однодисковым DVD-дисководом (с функцией навигации), или кодом (512) COMAND APS вкл. DVD-чейнджер или, начиная с 1.6.09 г. для кода (528) COMAND вкл. DVD-чейнджер: |
| Дисплей аудиосистемы/COMAND (A40/8) | ||
| Панель управления аудиосистемы/COMAND (A40/9) | ||
| Действительно для а/м с кодом (509), навигационный модуль: | ||
| Держатель для навигационного модуля (A2/30-1) | ||
| F12 | 7.5 | Блок-панель управления системой климат-контроля (N22/7) |
| Действительно для а/м типа 204.0/2, до 28.2.11 г., тип 204.9: | ||
| Верхняя блок-панель управления (N72/1) | ||
| F13 | 7.5 | Блок управления электронным модулем рулевой колонки (N80) |
| Действительно, начиная с 1.3.11 г. на а/м с кодом (238) Активная система удержания полосы движения, кодом (476) Автоматическое распознавание полосы движения, кодом (513) Система предупреждения о скоростных ограничениях или кодом (608) Система адаптивного управления дальним светом: | ||
| Мультифункциональная камера (A40/11) | ||
| F14 | 7.5 | Блок управления электронной системой стабилизации движения ESP (N30/4) |
| F15 | 7.5 | Блок управления системой удержания пассажиров (N2/10) |
| F16 | 5 | Действительно для а/м типа 204.0/2, до 31.5.09 г.: |
| Диагностический разъем (X11/4) | ||
| 5 | Действительно для а/м с КП 722: | |
| Блок управления электронным модулем рычага селектора (N15/5) | ||
| F17 | 30 | Действительно для а/м с кодом (413) Панорамная стеклянная крыша с подъемно-сдвижным люком: |
| Модуль управления панорамной крышей со сдвижным люком (A98) | ||
| 30 | Действительно для а/м типа 204.0/2/3 с кодом (414) Стеклянный подъемно-сдвижной люк с электроприводом: | |
| Блок управления потолочной блок-панели управления (N70) | ||
| F18 | 7.5 | Действительно для а/м типа 204.0/2, начиная с 1.3.11, тип 204.3: |
| Блок управления верхней блок-панели управления (N72/1) | ||
| Действительно для а/м типа 204.0/2, до 28.2.11 г., тип 204.9: | ||
| Концевая муфта плюсового провода шины данных LIN системы кондиционирования панели приборов (Z68/2) | ||
| Электрическое штекерное соединение салона а/м и жгута электропроводки для заднего габаритного фонаря (X18) | ||
| F19 | 20 | Блок управления электрической блокировки рулевого управления (N26/5) |
| Блок управления электронным замком зажигания (N73) | ||
| F20 | 40 | Блок управления электронной системой стабилизации движения ESP (N30/4) |
| F21 | 7.5 | Действительно для а/м типа 204.0/2 до 28.2.11 г., тип 204.9 до 31.5.11 г.: |
| Датчик сигнала торможения (S9/1) | ||
| Переключатель плафона освещения перчаточного ящика (S17/9) | ||
| Действительно для а/м с кодом (U18), автоматическая система распознавания наличия детского сиденья (AKSE): | ||
| Система распознавания занятости сиденья и сиденья переднего пассажира AKSE (B48) | ||
| Действительно для а/м с кодом (498), исполнение для Японии: | ||
| Электрический предохранитель подготовки для установки системы Electronic Toll Collection (F34/5) | ||
| F22 | 15 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием (M4/7) |
| Электрическое штекерное соединение жгута электропроводки салона и двигателя (X26) | ||
| F23 | 20 | Электрическое штекерное соединение жгута электропроводки салона и двигателя (X26) |
| На а/м с дизельным двигателем: | ||
| Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) | ||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя (X26) | ||
| F24 | 15 | Электрическое штекерное соединение жгута электропроводки салона и двигателя (X26) |
| Действительно для а/м с двигателем 642: | ||
| Исполнительный элемент жалюзи радиатора (Y84) | ||
| Действительно для а/м с двигателем 646: | ||
| Блок управления CDI (N3/9) | ||
| F25 | 15 | Действительно для а/м с двигателями 156, 271, 272, 274, 276: |
| Блок управления ME (N3/10) | ||
| Действительно для а/м с двигателем 651: | ||
| Лямбда-зонд перед катализатором (G3/2) | ||
| Действительно, начиная с 1.6.10 г., для типа 204.3 с двигателем 651 и с кодом (P84) Sport Edition: | ||
| Блок управления генератором звука системы выпуска ОГ (N12) | ||
| F26 | 20 | Действительно для а/м с кодом (523) Аудиомодуль MB Audio 20 или кодом (510) Audio 20, вкл. CD-чейнджер: |
| Аудиомодуль (A2) | ||
| Действительно для а/м с кодом (525) Аудиомодуль MB Audio 50 APS или кодом (511) Audio 50 APS, вкл. DVD-чейнджер: | ||
| Аудиомодуль с системой Auto-Pilot (A2/56) | ||
| Действительно для а/м с кодом (527) COMAND APS с однодисковым DVD-дисководом (с функцией навигации) или с кодом (512) COMAND APS, вкл. DVD-чейнджер или, начиная с 1.6.09 г., для кода (528) COMAND вкл. DVD-чейнджер: | ||
| Модуль управления COMAND (A40/3) | ||
| F27 | 7.5 | Блок управления электронным замком зажигания (N73) |
| На а/м с дизельным двигателем: | ||
| Блок управления CDI (N3/9) | ||
| На а/м с бензиновым двигателем: | ||
| Блок управления ME (N3/10) | ||
| F28 | 7.5 | Комбинация приборов (A1) |
| F29 | 10 | Передняя правая блок-фара (E2) |
| F30 | 10 | Передняя левая блок-фара (E1) |
| Действительно для а/м с двигателем 642: | ||
| Электрическое штекерное соединение жгута электропроводки салона и двигателя (X26) | ||
| F31A | 15 | Через реле звуковых сигналов (N101 kO) включаются: |
| Левый звуковой сигнал (H2) | ||
| Правый звуковой сигнал (H2/1) | ||
| F31B | 15 | Через реле звуковых сигналов (N101 kO) включаются: |
| Левый звуковой сигнал (H2) | ||
| Правый звуковой сигнал (H2/1) | ||
| F32 | 40 | Действительно для а/м с двигателями 156, 271, 272: |
| Включается через реле продувки катализатора (N10/1 kP): | ||
| Электрический воздушный насос (M33) | ||
| F33 | 10 | Действительно для а/м с КП 722.6: |
| Блок управления электронной системой управления АКП (N15/3) | ||
| Действительно для а/м с КП 722.9: | ||
| Блок управления полностью интегрированной системой управления АКП (Y3/8) | ||
| F34 | 7.5 | Действительно для а/м с двигателями 274, 276: |
| Блок управления топливного насоса (N118) | ||
| Действительно для а/м с двигателями 271, 272, 651, начиная с 1.6.09 г., двигателем 642, начиная с 1.12.09 г.: | ||
| Блок управления топливного насоса (N118) | ||
| F35 | 5 | Блок управления электронной системой стабилизации движения ESP (N30/4) |
| F36 | 7.5 | Действительно для а/м с кодом (233) Distronic Plus: |
| Электрический модуль управления DISTRONIC (A89) | ||
| Действительно для а/м типа 204.902/982/984: | ||
| Электрогидравлический усилитель рулевого управления (A91/1) | ||
| Реле | ||
| J | Реле клеммы 15 | |
| K | Реле клеммы 15R | |
| L | Реле резерв | |
| M | Реле клеммы 50, стартер | |
| N | Реле клеммы 87, двигатель | |
| O | Реле звукового сигнала | |
| P | Действительно для а/м с двигателем 156, 272, 276: | |
| Реле продувки катализатора | ||
| Q | Действительно для кода (B03) “Функция “ECO Start-Stopp”: | |
| Реле электродвигателя вентилятора масляного охладителя | ||
| R | Реле клеммы 87, ходовая часть | |
За прикуриватель в бардачке отвечает предохранитель номер 9 на 15А.
Блок силовых предохранителей
С правой стороны моторного отсека, рядом с аккумулятором может устанавливаться блок силовых предохранителей.
Вариант 1
| № | A | Обозначение |
|---|---|---|
| F88 | Пиропредохранитель: | |
| Генератор (G2), | ||
| Стартер (M1) | ||
| F89 | 125 | Передний блок управления SAM с модулем предохранителей и реле (N10/1) |
| F90 | 40 | Действительно кроме кода (B03) “Функция ECO Start-Stopp”: |
| Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) | ||
| F91 | 80 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием (M4/7) |
| F100 | 40 | Регулятор вентилятора (A32n1) |
| F101 | 60 | Действительно для АКБ спереди: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | ||
| Действительно для дизельного двигателя с кодом (833) “Исполнение для Великобритании”: | ||
| Держатель предохранителя, блок управления задней левой двери (F64/1) | ||
| Держатель предохранителя, блок управления задней правой двери (F64/2) | ||
| F103 | 150 | На а/м с дизельным двигателем: |
| Дополнительный электроподогреватель (R22/3) | ||
| Действительно для бензинового двигателя и кода (833) “Исполнение для Великобритании”: | ||
| Держатель предохранителя, блок управления задней левой двери (F64/1) | ||
| Держатель предохранителя, блок управления задней правой двери (F64/2) | ||
| F104 | 70 | Блок предохранителей салона (F34) |
| F105 | 100 | Передний блок управления SAM с модулем предохранителей и реле (N10/1) |
| F106 | 150 | Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) |
| F107 | Резерв | |
| F108 | Резерв | |
| F109 | Резерв | |
| F110 | Резерв |
Реклама
Вариант 2
| № | A | Назначение |
|---|---|---|
| F150 | 400 | Действительно для а/м без кода (B03), функция “ECO Start-Stopp”: |
| Пиропредохранитель 88 (F32f88) | ||
| 200 | Действительно для а/м с кодом (B03), функция “ECO Start-Stopp”: | |
| Генератор (G2) | ||
| Стартер (M1) | ||
| F151 | 100 | Электродвигатель вентилятора двигателя внутреннего сгорания и кондиционер со встроенным регулированием (M4/7) |
| F152 | 150 | Передний блок управления SAM с модулем предохранителей и реле (N10/1) |
| F153 | Действительно для а/м без кода (B03), функция “ECO Start-Stopp”: | |
| Резерв | ||
| 60 | Действительно для а/м с кодом (B03) Функция “ECO Start-Stopp” и расположение АКБ спереди: | |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | ||
| F154 | 60 | Действительно для а/м без кода (B03) Функция “ECO Start-Stopp” и расположение АКБ спереди: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | ||
| 150 | Действительно для а/м с дизельным двигателем и кодом (B03) Функция “ECO Start-Stopp”: | |
| Дополнительный электроподогреватель (R22/3) | ||
| F155 | Резерв | |
| F156 | 150 | Действительно для а/м с дизельным двигателем и без кода (B03) Функция “ECO Start-Stopp”: |
| Дополнительный электроподогреватель (R22/3) | ||
| 100 | Действительно для а/м с кодом (B03) Функция “ECO Start-Stopp”: | |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | ||
| F157 | 100 | Действительно для а/м типа 204.902/982/984 или для типа 204.987, начиная с 1.7.10 г. до 31.5.11 г., с кодом (494) Исполнение для США, или кодом (460) Исполнение для Канады): |
| Электрогидравлический усилитель рулевого управления (A91/1) | ||
| Действительно для а/м типа 204.0/2/3 с двигателем 274.9, тип 204.002, начиная с 01.12.12 г., с двигателем 651, с КП 722.9, тип 204.002/202/302, начиная с 01.12.12 г., с двигателем, 651 с КП 711.6, тип 204.9 (кроме типа 204.902/982/984) и тип 204.987, начиная с 1.7.10 г., до 31.5.11 г., с кодом (494) Исполнение для США, или кодом (460) Исполнение для Канады: | ||
| Блок управления электроусилителем рулевого управления (N68) | ||
| F158 | 50 | Действительно на а/м без кода (B03), функция “ECO Start-Stopp”: |
| Регулятор вентилятора (A32n1) | ||
| 150 | Действительно для а/м с кодом (B03), функция “ECO Start-Stopp”: | |
| Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) | ||
| F159 | 50 | Действительно для а/м с кодом (965) Базовое оснащение для электрооборудования прокатных а/м, и без кода (B03) Функция “ECO Start-Stopp”: |
| Мультифункциональный блок управления для спецавтомобиля (N26/9) | ||
| 200 | Действительно для а/м с кодом (B03), функция “ECO Start-Stopp”: | |
| Реле дополнительной АКБ (K57/2) | ||
| F160 | 60 | Действительно для а/м типа 204.0/2/3, начиная с 1.6.12 г., без кода (B03) Функция “ECO Start-Stopp”: |
| Блок предохранителей салона (F34) | ||
| 50 | Действительно для а/м с кодом (B03), функция “ECO Start-Stopp”: | |
| Регулятор вентилятора (A32n1) | ||
| F161 | 100 | Действительно на а/м без кода (B03), функция “ECO Start-Stopp”: |
| Передний блок управления SAM с модулем предохранителей и реле (N10/1) | ||
| 50 | Действительно для а/м с кодом (965) Базовое оснащение для электрооборудования прокатных а/м, и кодом (B03) Функция “ECO Start-Stopp”: | |
| Многофункциональный блок управления для спецавтомобиля (N26/9) | ||
| F162 | Действительно на а/м без кода (B03), функция “ECO Start-Stopp”: | |
| Резерв | ||
| 60 | Действительно для а/м типа 204.0/2/3, начиная с 1.6.12 г., с кодом (B03) Функция “ECO Start-Stopp”: | |
| Блок предохранителей салона (F34) | ||
| F163 | 150 | Действительно без кода (B03) “Функция “ECO Start-Stopp””: |
| Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) | ||
| F164 | 80 | Действительно на а/м без кода (B03), функция “ECO Start-Stopp”: |
| Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2) |
Блок в салоне
В левом торце приборной панели расположен блок с предохранителями.
| № | A | Расшифровка |
|---|---|---|
| F116 | 30 | Действительно до 31.05.09 на а/м с кодом (275) Пакет функций памяти (Сиденье водителя, рулевая колонка, зеркало): |
| Блок управления сиденья водителя (N32/1) | ||
| F117 | 15 | Действительно до 31.05.09 на а/м типа 204.0/2 с кодом (483) Пакет ADVANCED AGILITY: |
| Блок управления адаптивной системы амортизации (N51 /5) | ||
| F118 | Резерв | |
| F119 | 7.5 | Действительно до 31.05.09 на а/м с кодом (581) Комфортный климат-контроль: |
| Электродвигатель вентилятора задней части салона (M2/1) | ||
| Действительно до 1.6.12 на а/м с кодом (255) AMG Performance Media: | ||
| Блок управления AMG Performance Media (N125/3) | ||
| F120 | Резерв | |
| F121 | Резерв | |
| F122 | Резерв | |
| F123 | 10 | Действительно на а/м типа 204.0/2/3 с кодом (443) Подогрев рулевого колеса или с кодом (476) Автоматическое распознавание полосы движения: |
| Блок управления электронным модулем рулевой колонки (N80) | ||
| F124 | Резерв | |
| F125 | Резерв | |
| F126 | 30 | Действительно до 31.05.09 на а/м с кодом (242) Сиденье переднего пассажира с электрической регулировкой и памятью: |
| Блок управления сиденья переднего пассажира (N32/2) | ||
| F127 | Резерв | |
| F128 | Резерв | |
| F129 | 20 | Действительно до 31.05.09 для а/м с двигателем 156: |
| Реле электромотора вентилятора масляного радиатора (K25) | ||
| F130 | Резерв | |
| F131 | Резерв | |
| F132 | Резерв | |
| F133 | Резерв | |
| F134 | Резерв | |
| F135 | Резерв |
Блоки в багажнике
Реклама
Блок предохранителей и реле
В багажном отсеке под полом багажного отделения обозначенного (2) находится главный блок с предохранителями и реле, закрытый крышкой (3).
| № | A | Описание |
|---|---|---|
| F37 | 5 | Действительно кроме типа 204.077/277/377: |
| Катушка электромагнита NECK-PRO подголовника сиденья водителя (Y24/12) | ||
| Катушка электромагнита NECK-PRO подголовника сиденья переднего пассажира (Y24/13) | ||
| F38 | 15 | Действительно для типа 204.2/9: |
| Включается через реле стеклоочистителя двери багажника (N10/2kE): | ||
| Электродвигатель стеклоочистителя двери багажника (M6/4) | ||
| F39 | 30 | Действительно для типа 204.0/2/9 кроме автомобилей для Великобритании до 31.5.09 г. или для типа 204.0/2/9 начиная с 1.6.09 г.: |
| Блок управления задней двери слева (N69/3) | ||
| F40 | Резерв | |
| F41 | 30 | Действительно для типа 204.0/2/9 до 31.3.10 г.: |
| Блок управления правой задней двери (N69/4) | ||
| Действительно начиная с 1.4.10 г.: | ||
| Блок управления передней двери справа (N69/2) | ||
| F42 | 25 | Действительно для бензинового двигателя или для двигателя 642 1.12.09 г. или двигателя 651 с 1.6.09 г.: |
| Блок управления топливного насоса (N118) | ||
| 20 | Действительно для двигателя 646 или двигателя 642 с 30.11.09 г. или двигателя 651 с 31.5.09 г.: | |
| Через реле топливного насоса (N10/2kD) включаются: | ||
| Топливный насос (M3) | ||
| F43 | 5 | Действительно с 1.6.09 г. для кода (581) “Автоматическая климатическая система повышенной комфортности”: |
| Электродвигатель вентилятора в задней части салона (M2/1) | ||
| F44 | 30 | Действительно для типа 204.0/3/9 с кодом (494) “Исполнение для США” или с кодом (460) “Исполнение для Канады” и без кода (275) “Пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)”: |
| Блок выключателей регулировки положения переднего правого сиденья (S23) | ||
| Действительно без кода (494) “Исполнение для США” и без кода (460) “Исполнение для Канады” и без кода (275) “Пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)”: | ||
| Выключатель частично электрической регулировки сиденья переднего пассажира (S23/1) | ||
| F45 | 30 | Действительно для типа 204.0/3/9 с кодом (494) “Исполнение для США” или с кодом (460) “Исполнение для Канады” и без кода (275) “Пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)”: |
| Блок выключателей регулировки положения переднего левого сиденья (S22) | ||
| Действительно без кода (494) “Исполнение для США” и без кода (460) “Исполнение для Канады” и без кода (275) “Пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)”: | ||
| Выключатель частично электрической регулировки сиденья водителя (S22/1) | ||
| F46 | 7.5 | Действительно для типа 204.0/2/9: |
| Антенный усилитель FM-антенны на заднем стекле (A2/19) | ||
| Действительно для типа 204.3: | ||
| Антенный усилитель FM 2 и DAB (A2/19) | ||
| Действительно до 31.5.10 г. для кода (551) “Система противоугонной сигнализации (EDW)” и с 1.6.10 г. для кода (551) “Система противоугонной сигнализации (EDW)” и без кода (494) “Исполнение для США”: | ||
| Сирена сигнализации (H3/1) | ||
| Действительно до 31.5.10 г. для кода (551) “Система противоугонной сигнализации (EDW)” и с 1.6.10 г. для кода (551) “Система противоугонной сигнализации (EDW)” и без кода (494) “Исполнение для США”: | ||
| Блок управления защиты салона и защиты от буксировки (N26/6) | ||
| Действительно для типа 204.2: | ||
| Антенный усилитель 1 на заднем стекле (A2/71) | ||
| На а/м типа 204.2 с кодом (498): комплектация для Японии: | ||
| Антенный усилитель FM-антенны на заднем стекле (A2/19) | ||
| Антенный усилитель TV 1 и антенна DAB диапазона III (A94/1) | ||
| На а/м типа 204.2 с кодом (537): цифровое радио: | ||
| Антенна DAB диапазона III (A95/2) | ||
| Действительно для кода (498) (Исполнение для Японии) и кода (889) (Keyless Go): | ||
| Антенный усилитель TV 2 и KEYLESS-GO (A94/2) (для типа 204.0/3/9) | ||
| Антенный усилитель KEYLESS-GO (A94/4) (для типа 204.2) | ||
| Действительно для а/м с системой Keyless Go (код 889): | ||
| Антенный усилитель FM антенны заднего стекла (A2/19) (для типа 204.0/2/9) | ||
| Антенный усилитель FM 2 и DAB (A2/19) (для типа 204.3) | ||
| F47 | Резерв | |
| F48 | Резерв | |
| F49 | 40 | Через реле обогрева заднего стекла (N10/2kC) включаются: |
| Система обогрева заднего стекла (R1) | ||
| F50 | 50 | На а/м с кодом (299): система PRE-SAFE: |
| Реверсивный натяжитель переднего правого ремня безопасности (A76/1) | ||
| F51 | 50 | На а/м с кодом (299): система PRE-SAFE: |
| Реверсивный натяжитель переднего левого ремня безопасности (A76) | ||
| F52 | Резерв | |
| F53 | 15 | Действительно до 31.5.09 г. для кода (550) “Тягово-сцепное устройство”: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| Действительно до 1.6.09 г. для кода (550) “Тягово-сцепное устройство”: | ||
| Блок управления системы распознавания прицепа (N28/1) | ||
| F54 | 7.5 | Действительно до 31.5.09 г. для кода (550) “Тягово-сцепное устройство”: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| 15 | Действительно до 1.6.09 г. для кода (550) “Тягово-сцепное устройство”: | |
| Блок управления системы распознавания прицепа (N28/1) | ||
| 5 | Действительно для типа 204.077/277/377 до 31.5.09 г.: | |
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья водителя (S109/4) | ||
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья переднего пассажира (S109/5) | ||
| Блок клапанов AMG сиденья переднего пассажира (Y109/3) | ||
| Блок клапанов AMG сиденья водителя (Y109/2) | ||
| F55 | 5 | Действительно для кода (U42) “Система очистки ОГ дизельного двигателя BlueTEC”: |
| Блок управления AdBlue® (N118/5) | ||
| F56 | 15 | Действительно до 31.5.09 г. для кода (550) “Тягово-сцепное устройство”: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| Действительно до 1.6.09 г. для кода (550) “Тягово-сцепное устройство”: | ||
| Розетка прицепа (X58) | ||
| 5 | Действительно для типа 204.077/277/377 до 31.5.09 г.: | |
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья водителя (S109/4) | ||
| Группа выключателей регулировки поясничного подпора и боковых валиков сиденья переднего пассажира (S109/5) | ||
| Блок клапанов AMG сиденья переднего пассажира (Y109/3) | ||
| Блок клапанов AMG сиденья водителя (Y109/2) | ||
| F57 | 20 | Действительно до 31.5.09 г. для кода (550) “Тягово-сцепное устройство”: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| Действительно до 1.6.09 г. для кода (550) “Тягово-сцепное устройство”: | ||
| Блок управления системы распознавания прицепа (N28/1) | ||
| F58 | 20 | Действительно при наличии тягово-сцепного устройства с кодом 550: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| F59 | 5 | Действительно для а/м с кодом (220): система PARKTRONIC или кодом (230): эксклюзивная система помощи при парковке: |
| Блок управления системы помощи при парковке (N62) | ||
| Действительно для а/м с кодом (233) Distronic Plus: | ||
| Датчик DISTRONIC (DTR) в переднем бампере слева (B29/2) | ||
| Датчик DISTRONIC (DTR) в переднем бампере справа (B29/3) | ||
| Действительно для а/м с системой контроля мёртвых зон (код 234): | ||
| Интеллектуальный радарный датчик в заднем бампере слева (B29/4) | ||
| Интеллектуальный радарный датчик в заднем бампере справа (B29/5) | ||
| F60 | 7.5 | Действительно для а/м с кодом (409) “Мультиконтурное сиденье спереди слева/справа”: |
| Пневмонасос мультиконтурного сиденья (M40) | ||
| F61 | 40 | Действительно для типа 204.2/9 с кодом (890) “Откидная дверь багажного отделения с системой EASY-PACK”: |
| Блок управления приводом откидной двери багажного отделения (N121/1) | ||
| F62 | 30 | Действительно с 1.6.09 г. для кода (275) “Пакет функций памяти (сиденье водителя, рулевая колонка, зеркала)”: |
| Блок управления сиденья водителя (N32/1) | ||
| F63 | 30 | Действительно с 1.6.09 г. для кода (242) “Сиденье переднего пассажира с электрорегулировкой положения и функцией”: |
| Блок управления сиденья переднего пассажира (N32/2) | ||
| F64 | 25 | Действительно для типа 204.0/9 с кодом (U80)” 115V-розетка в багажном отделении”: |
| Блок управления преобразователя переменного / постоянного тока (N24/3) | ||
| F65 | 15 | Действительно с 1.6.09 г. для типа 204.0/2/3 с кодом (483) “Пакет ADVANCED AGILITY”: |
| Блок управления адаптивной системы амортизации (N51 /5) | ||
| Действительно для типа 204.9 с кодом (443) “Подогрев рулевого колеса” или с кодом (476) “Автоматическое распознавание полос движения”: | ||
| Блок управления электронного модуля рулевой колонки (N80) | ||
| F66 | 7.5 | Действительно для типа 204.0/2/3 с двигателем 651 начиная с 1.6.12 г. и с кодом (427) “Автоматическая коробка передач 7ступенчатая” или с кодом (B03) “Функция “ECO Start-Stopp””: |
| Реле циркуляционного насоса масла КП (K60/1) | ||
| F67 | 30 | Действительно для автомобилей с акустической системой (код 810): |
| Блок управления усилителя акустической системы (N40/3) | ||
| F68 | Резерв | |
| F69 | 20 | Действительно для типа 204.9 с кодом (810) “Акустическая система”: |
| Усилитель заднего низкочастотного динамика (N40/9) | ||
| F70 | 5 | Действительно для автомобилей с кодом (470) “Система контроля давления в шинах (базовая), марки Schrader” или с кодом (475) “Система контроля давления в шинах (Premium), марки Schrader”: |
| Блок управления системы контроля давления в шинах (N88) | ||
| F71 | 15 | На а/м с кодом (301): комплект пепельниц / пакет для курения: |
| Прикуриватель с подсветкой пепельницы спереди (R3) | ||
| Действительно без кода (301): комплект пепельниц/пакет для курящих: | ||
| Розетка салон спереди (X58/17) | ||
| F72 | 15 | Действительно для типа 204.2/9: |
| Розетка в багажнике (X58/4) | ||
| Действительно для типа 204.0/9 с кодом (U80) “115V-розетка в багажном отделении”: | ||
| Розетка 115 В (X58/34) | ||
| F73 | 7.5 | Действительно для типа 204.0/2 начиная с 1.6.09 г., тип 204.9: |
| Диагностический разъем (X11/4) | ||
| Действительно для двигателя 156 начиная с 1.7.11 г.: | ||
| Блок управления режимами движения (N145) | ||
| Действительно для а/м с системой автономного отопления (код 228): | ||
| Приемник дистанционного радиоуправления автономным отопителем (A6/1) | ||
| F74 | 15 | Действительно для а/м с системой Keyless Go (код 889): |
| Блок управления системы KEYLESS-GO (N69/5) | ||
| F75 | 20 | Действительно для а/м с системой автономного отопления (код 228): |
| Нагревательное устройство автономного отопителя (A6) | ||
| F76 | 15 | Розетка салона (X58/1) |
| F77 | 7.5 | Действительно для кода (U10) Сиденье переднего пассажира с распознаванием веса: |
| Блок управления системы определения массы пассажиров (WSS) (N110) | ||
| F78 | 7.5 | Действительно с 1.3.11 г. для автомобилей с кодом (401)”Передние сиденья повышенной комфортности, вкл. обогрев и вентиляцию сидений”: |
| Регулятор вентилятора вентиляции переднего левого сиденья (N29/5) | ||
| Регулятор вентилятора вентиляции переднего правого сиденья (N29/6) | ||
| F79 | 7.5 | Резерв |
| F80 | 5 | Действительно для автомобилей с кодом (233) “DISTRONIC PLUS”, кодом (237) “Активная система мониторинга “слепых” зон” или с кодом (238) “Активная система удержания полосы движения”: |
| Блок управления видеодатчиков и радарных датчиков (N62/2) | ||
| Действительно для типа 204.9 начиная с 1.6.12 г. с кодом (235) “Активная система помощи при парковке”: | ||
| Блок управления системы помощи при парковке (N62) | ||
| F81 | 5 | На а/м с кодом (518): мультимедийный интерфейс: |
| Блок управления мультимедийного интерфейса (N125/1) | ||
| F82 | 5 | Действительно для кода (386) “Автономный отопитель” или кода (228) “Мобильный телефон”: |
| Компенсатор мобильной связи UMTS (A28/13) | ||
| Действительно до 31.5.09 г. для кода (498) “Исполнение для Японии”: | ||
| Блок управления TB-тюнера (N143) | ||
| F83 | 7.5 | Действительно до 28.2.11 г. для кода (498) “Исполнение для Японии”: |
| Блок управления Electronic Toll Collection (A50/3) | ||
| Действительно для типа 204.0/3/9 с кодом (359) “Система экстренного вызова TELE AID” или с кодом (348) “Система экстренного вызова/система информационной поддержки”: | ||
| Блок управления системы аварийного вызова (N123/4) | ||
| Действительно для типа 204.9 с кодом (866) “Подготовка для установки мультимедийной развлекательной системы в задней части салона”: | ||
| Дисплей в задней части салона слева (A40/5) | ||
| Дисплей в задней части салона справа (A40/6) | ||
| Действительно для типа 204.9 начиная с 1.6.12 г. с кодом (218) “Камера заднего вида” и с кодом (498) “Исполнение для Японии”: | ||
| Электроника камеры заднего вида (N93/3) | ||
| F84 | 7.5 | Действительно для типа 204.0 с кодом (536) “Спутниковое радио SIRIUS” и кодом (523) “Радиоприемник MB Audio 20” или кодом (510) “Audio 20 вкл. CD-чейнджер”, тип 204.0 до 31.5.09 г. с кодом (536) “Спутниковое радио sIRiUS” и кодом (512) “COMAND APS вкл DVD-чейнджер”, тип 204.9 с кодом (536) “Спутниковое радио SIRIUS” и с кодом (523) “Радиоприемник MB Audio 20” или с кодом (510) “Audio 20, вкл. CD-чейнджер”, тип 204.9 до 31.5.09 г. с кодом (536) “Спутниковое радио SIRIUS” и с кодом (512) “COMAND APS вкл. DVD-чейнджер”, тип 204.0/9 с 1.6.10 г. с кодом (536) “Спутниковое радио SIRIUS”, тип 204.3 с кодом (536) “Спутниковое радио SIRIUS”: |
| Блок управления Satellite Digital Audio Radio (SDAR) (N87/5) | ||
| Действительно с 1.6.09 г. по 31.5.10 г. для типа 204.0/9 с кодом (536 “Спутниковое радио SIRIUS”: | ||
| Блок управления SDAR/тюнер высокого разрешения (N87/8) | ||
| Действительно для а/м с цифровым радио (код 537): | ||
| Блок управления цифрового звукового радиовещания (N87/3) | ||
| Действительно для типа 204.0/2/3 с кодом (218) “Камера заднего вида” и без кода (498) “Исполнение для Японии”, тип 204.9 до 31.5.12 г. с кодом (218) “Камера заднего вида” и без кода (498) “Исполнение для Японии”: | ||
| Модуль электропитания камеры заднего вида (N66/10) | ||
| Действительно для типа 204.0/2/3 с кодом (218) “Камера заднего вида” и кодом (498) “Исполнение для Японии”, тип 204.9 до 31.5.12 г. с кодом (218) “Камера заднего вида” и кодом (498) “Исполнение для Японии”: | ||
| Блок управления камеры заднего вида (N66/2) | ||
| Тип 204.9 с 1.6.12 г. с кодом (218) “Камера заднего вида” и с кодом (498) “Исполнение для Японии”: | ||
| Электроника камеры заднего вида (N93/3) | ||
| Тип 204.9 с 1.6.12 г. с кодом (218) “Камера заднего вида” и без кода (498) “Исполнение для Японии”: | ||
| Камера заднего вида (B84/3) | ||
| Действительно для кода (501) Камера обзора на 360 градусов: | ||
| Блок управления камеры обзора на 360° (N148) | ||
| F85 | 7.5 | Действительно до 31.5.09 г. для кода (498) “Исполнение для Японии”: |
| Блок управления TB-тюнера (N143) | ||
| Действительно с 1.6.09 г. для кода (498) “Исполнение для Японии”: | ||
| Цифровой TB-тюнер (A90/3) | ||
| F86 | 7.5 | Действительно для типа 204.9 с кодом (864) “Мультимедийная развлекательная система в задней части салона”: |
| DVD-проигрыватель(A40/4) | ||
| F87 | 7.5 | Действительно для типа 204.0/3/9 с кодом (359) “Система экстренного вызова TELE AID” или с кодом (348) “Система экстренного вызова/система информационной поддержки”: |
| Блок управления системы аварийного вызова (N123/4) | ||
| F88 | 15 | Действительно для автомобилей с коробкой передач 722: |
| Модуль сервопривода АКП DIRECT SELECT (A80) | ||
| F89 | 20 | Действительно до 1.6.09 г. для кода (550) “Тягово-сцепное устройство”: |
| Блок управления системы распознавания прицепа (N28/1) | ||
| Действительно с 1.6.09 г. для двигателя 156: | ||
| Реле электродвигателя вентилятора масляного охладителя (K25) | ||
| Действительно для кода (P98) Black Series: | ||
| Реле циркуляционного контура охлаждающей жидкости редуктора заднего моста (K36/3) | ||
| F90 | 40 | Действительно для кода (U42) “Система очистки ОГ дизельного двигателя BlueTEC”: |
| Блок предохранителей AdBlue® (F37) | ||
| Реле подачи AdBlue® (K27/7) | ||
| F91 | Резерв | |
| F92 | Резерв | |
| Реле | ||
| A | Реле клеммы 15 | |
| B | Реле клеммы 15R (1) | |
| C | Реле обогрева заднего стекла | |
| D | На а/м с дизельным двигателем: | |
| Реле топливного насоса | ||
| E | Действительно для типа 204.2/9: | |
| Реле стеклоочистителя двери багажника | ||
| F | Действительно без кода (275) “Пакет функций памяти” (сиденье водителя, рулевая колонка, зеркала): | |
| Реле регулировки положения сиденья | ||
| G | Реле клеммы 15R (2) | |
За работу прикуривателей отвечают предохранители под номерами 71, 72 и 76 на 15А.
Блок силовых предохранителей
Не далеко от главного блока, крепится блок силовых предохранителей.
| № | A | Обозначение |
|---|---|---|
| F111 | 60 | Действительно для а/м с двигателем 156, 642, 646 и аккумулятором в задней части автомобиля: Передний блок управления SAM с модулем предохранителей и реле (N10/1) |
| F112 | 80 | Действительно до 31.5.09 а/м с кодом (965) Электрическая подготовка прокатного а/м: Мультифункциональный блок управления для спецавтомобиля (N26/9) |
| F113 | 40 | Действительно для двигателей 156: Блок управления топливного насоса слева (N118/3), Блок управления правого топливного насоса (N118/4) |
| F114 | Резерв | |
| F115 | 100 | Действительно до 31.5.09 а/м с кодом (965) Электрическая подготовка прокатного а/м: Мультифункциональный блок управления для спецавтомобиля (N26/9) |
Частые вопросы: предохранители и реле Mercedes GLK X204
Где находится блок предохранителей на Mercedes GLK X204?
Где искать блоки на Mercedes GLK X204: 7,5A Блок управления SAM с модулем предохранителей и реле в задней части салона (N10/2); Панель управления аудиосистемы/COMAND (A40/9); 7,5A Блок-панель управления системой климат-контроля (N22/7); Верхняя блок-панель управления (N72/1). Назначение цепей и номиналы — в таблице на этой странице.
Реклама
Какой предохранитель отвечает за прикуриватель на Mercedes GLK X204?
Найдите позицию прикуривателя в таблице на странице Mercedes GLK X204 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Mercedes GLK X204?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Mercedes GLK X204?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Mercedes GLK X204?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Mercedes GLK X204?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Mercedes GLK X204?
Схема и таблица предохранителей Mercedes GLK X204 — на этой странице: Блоки под капотом, Блок в салоне, Блоки в багажнике. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Mercedes GLK X204?
На Mercedes GLK X204 обычно два блока: салонный и подкапотный, как указано в разделе «Блоки под капотом». Третий блок в багажнике — только если он есть в перечне на этой странице.
