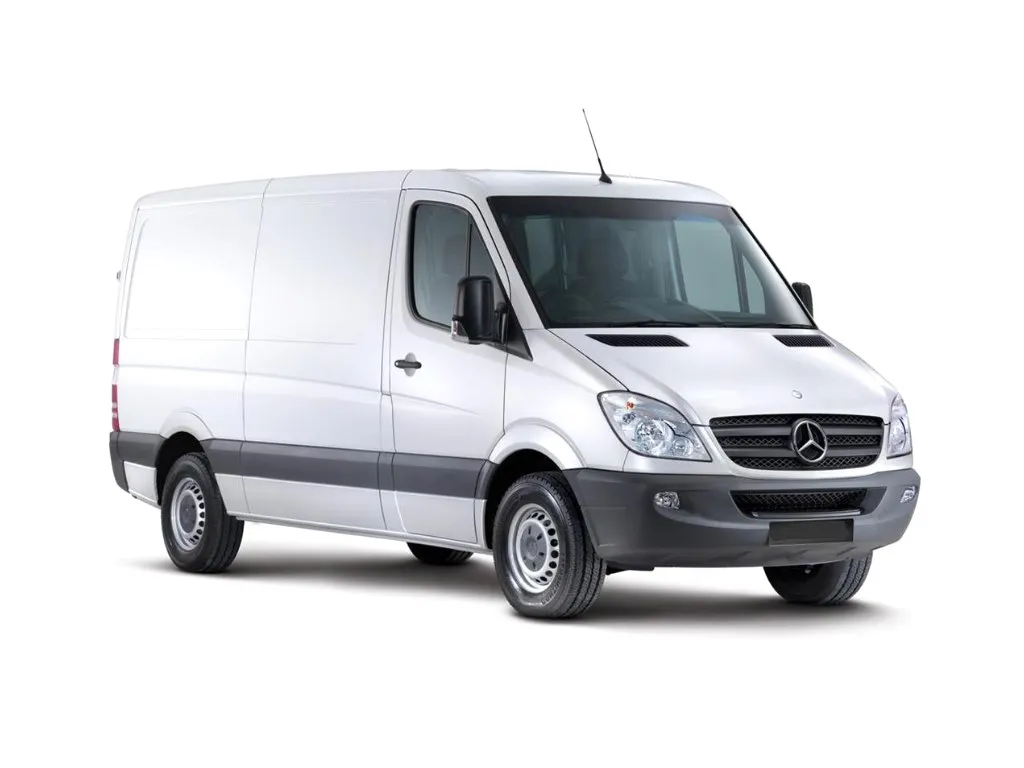

Мерседес Спринтер выпускался в 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Исполнение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровня оснащения и региона поставки.
Не подходит поколение или схемы?
[Описание Спринтер 1]
[Описание Спринтер 3]
[Описание Спринтер Классик]
Расположение блоков
Общая схема расположения блоков
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Реле электродвигателя вентилятора конденсатора кондиционера |
| 3 | Электронный блок управления кондиционером — в панели управления отопителем |
| 4 | Блок управления электродвигателем вентилятора кондиционера /отопителя – рядом с электродвигателем вентилятора |
| 5 | Усилитель сигнала антенны |
| 6 | Блок управления пневмоподвеской — стойка “0” |
| 7 | Сирена противоугонной системы — моторный отсек, левая часть |
| 8 | Дополнительная аккумуляторная батарея — моторный отсек, левая часть |
| 9 | Реле дополнительного аккумулятора |
| 10 | Блок управления дополнительным отопителем (тип 1) |
| 11 | Блок управления дополнительным отопителем (тип 2) |
| 12 | Блок управления дополнительным отопителем (тип З) – в блоке отопителя |
| 13 | Аккумуляторная батарея |
| 14 | Диагностический разъем (DLC) |
| 15 | Блок управления электро оборудованием двери, со стороны водителя |
| 16 | Блок управления электро оборудованием левой задней двери |
| 17 | Блок управления электро оборудованием правой задней двери |
| 18 | Электронный блок управления двигателем (дизель) — двигатель 651 |
| 19 | Электронный блок управления двигателем (дизель) — кроме двигателя 651 |
| 20 | Электронный блок управления двигателем (бензин) — на двигателе |
| 21 | Блок предохранителей /реле, приборная панель |
| 22 | Блок предохранителей /реле, пространство для ног |
| 23 | Блок предохранителей /реле, под сиденьем |
| 24 | Блок управления свечами накаливания — двигатель 646 |
| 25 | Блок управления свечами накаливания — кроме двигателя 646 |
| 26 | Блок управления фарами ,лево (ксеноновые фары) |
| 27 | Блок управления фарами ,право (ксеноновые фары) |
| 28 | Блок управления корректором фар — стойка “А” |
| 29 | Реле обогревателя заднего стекла 1 |
| 30 | Реле обогревателя заднего стекла 2 (с противоугонной системой) |
| 31 | Реле обогревателя лобового стекла |
Блок предохранителей и реле под панелью
Под панелью приборов, в пространстве для ног на левой стороне автомобиля, за защитной крышкой находится основной блок с предохранителями и реле. Для доступа надо повернуть крепление в середине крышки.
| № | A | Обозначение |
|---|---|---|
| 1 | 15 | Звуковой сигнал |
| 2 | 25 | Блокировка рулевой колонки (ELV), электронный выключатель зажигания и стартера (EZS) |
| 3 | 10 | Клемма 30z (бензиновые двигатели), электронный выключатель зажигания и стартера (EZS), комбинация приборов |
| 4 | 5 | Переключатель света (LDS), блок переключателей на центральной консоли (OBF; клемма 30) |
| 5 | 30 | Передний стеклоочиститель |
| 6 | 15 | Топливный насос |
| 10 | Управление двигателем, клемма 87 (5) (автомобили с кодом MI6/XM0) | |
| 7 | 5 | Модуль трубы колонки рулевого управления (MRM) |
| 8 | 20 | Управление двигателем, клемма 87 (2) |
| 9 | 20 | Управление двигателем, клемма 87 (3) (автомобили с бензиновым двигателем) |
| 25 | Управление двигателем, клемма 87 (3) (автомобили с дизельным двигателем) | |
| 20 | Управление двигателем, клемма 87 (1) (автомобили с кодом MI6/XM0) | |
| 10 | 10 | Управление двигателем, клемма 87 (4) |
| 11 | 15 | Клемма 15R |
| 12 | 10 | Подушка безопасности, клемма 15R |
| 13 | 15 | Аудиомодуль, прикуриватель, освещение перчаточного ящика, грузоподъемный борт изготовителя кузова, гнездо электропитания PND (мобильная навигационная система) |
| 14 | 5 | Переключатель света (LDS), комбинация приборов, диагностический разъем, деактивирование сигнализатора движения задним ходом, система защиты от кражи с отслеживанием автомобиля , клемма 15 |
| 15 | 5 | Система регулировки угла наклона фар (LWR), система отопления в передней части автомобиля |
| 16 | 10 | Управление двигателем, клемма 87 (1) |
| 17 | 10 | Подушка безопасности |
| 18 | 7.5 | Клемма 15, выключатель стоп-сигнала |
| 19 | 7.5 | Внутреннее освещение, клемма 30 |
| 20 | 25 | Клемма 30, правый передний стеклоподъемник , модуль регистрации и возбуждения сигналов |
| 21 | 5 | Блок управления двигателя, клемма 15 |
| 22 | 5 | ABS, ESP, клемма 15 |
| 23 | 20/25 | Стартер, клемма 50 |
| 10 | Управление двигателем, клемма 87 (6) (автомобили с кодом MI6/XM0) | |
| 24 | 10 | Компоненты двигателя, клемма 15 (дизельные двигатели), блок управления (автомобили с двигателем на природном газе NGT) |
| 25 | 25 | Розетка передней панели |
| 26 | 25 | Блок управления двери водителя |
| 27 | 10 | Диагностический разъем |
| 28 | 25 | Тормозная система (клапаны) |
| 29 | 40 | Тормозная система (подкачивающий насос) |
| 30 | 7.5/10 | Электродвигатели клемма 87 (5) ( – M272, OM651; – OM642) |
| 31 | 7.5/10 | Электродвигатели клемма 87 (6) ( – OM651, M271, M272 ; – OM642) |
| 32 | 30 | Фаро очиститель |
| 33 | 15 | Противоугонная сигнализационная система (EDW), проблесковый маячок/СГУ |
| 34 | 10 | Резерв (до 03/07) |
| 10 | Модуль дополнительных указателей поворота | |
| 35 | 15 | Радиоприемник 1 DIN |
| 20 | Радиоприемник 2 DIN | |
| 36 | 7.5 | Мобильный телефон, тахограф, держатель навигационной системы |
| 37 | 30 | Вентилятор в передней части салона, система дополнительного отопления, ступень вентилятора 1 |
| 38 | 7.5 | Таймер системы дополнительного отопления, радиоприемник, электрооборудование для до укомплектации – гнездо по норме DIN, система FleetBoard, прибор защиты от кражи с отслеживанием автомобиля |
| 39 | 30 | Подогрев сиденья |
| 40 | 10 | Электрооборудование кузова, сторонние производители |
| 5 | Блок управления тормозной системы | |
| 41 | 10 | Кондиционер спереди, CD-чейнджер, система отопления, система отопления задней части салона |
| 42 | 7.5/10 | Датчик движения, комфортное освещение, спутниковый радиоприемник, лампа для чтения и фонарь освещения грузового отсека, освещение багажной секции |
| 43 | 7.5 | Кондиционер в задней части салона |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Реле переднего стеклоочистителя, режим 2 | |
| Реле стеклоочистителей, ступень 1/2 | ||
| R3 | Реле топливного насоса | |
| Реле стартера, клемма 15 (автомобили с кодом MI6/XM0) | ||
| R4 | Реле переднего стеклоочистителя, режим 1 | |
| Реле вкл. / выкл. стеклоочистителей | ||
| R5 | Реле стартера, клемма 50 | |
| R6 | Реле, клемма 15R | |
| R7 | Реле управления двигателем, клемма 87 | |
| R8 | Реле, клемма 15 | |
Блоки предохранителей и реле под сиденью
С левой стороны, под сиденью водителя, установлены несколько блоков с предохранителями и реле.
Блок предохранителей и реле сбоку сиденья
Для доступа надо убрать защитную крышку.
Реклама
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | 5 | Регулирование положения зеркал, реле обогрева заднего стекла |
| 2 | 30 | Задний стеклоочиститель |
| 3 | 5 | Таймер отопителя, видеокамера заднего хода, переключатель на нейтральную передачу (при системе облегчения трогания с места, полном приводе и функции продолжения работы двигателя), электрооборудование для доукомплектации – гнездо DIN (крыша), система FleetBoard, система защиты от кражи с отслеживанием автомобиля, освещение аварийного молотка в задней части автомобиля, освещение аварийного выхода |
| 4 | 7.5 | Тахограф, cистема автоматического регулирования частоты вращения (ADR), механизм отбора мощности, соединительное приспособление для прицепа (AAG) |
| 5 | 10 | Блок управления системой переключения передач (EGS), клемма 87 |
| 5 | Функция пуска, выключения двигателя ECO, переключатель капота | |
| 6 | 5 | Полный привод |
| 10 | Полный привод, система регулирования дорожного просвета (ENR), дополнительный масляный насос | |
| 7 | 7.5/10/15 | Модуль рычага управления АКПП (EWM) |
| 8 | 10 | Самосвал с опрокидыванием кузова на три стороны/грузоподъемный борт, клемма 15, PARKTRONIC |
| 9 | 15 | СГУ/вентилятор в крыше |
| 7.5 | Муфта компрессора системы кондиционирования воздуха, отключаемый предупредительный зуммер для сигнализатора движения задним ходом | |
| 10 | 25 | Оборудование кузова, клемма 30 |
| 11 | 15 | Оборудование кузова, клемма 15 |
| 12 | 10 | Оборудование кузова, клемма D+ |
| 13 | 10 | Дополнительный модуль указателей сигнала поворота (до 03/07) |
| 30 | Кондиционера в задней части салона | |
| 20 | Топливный насос FSCM (контрольный модуль измерения уровня топлива) | |
| 15 | Реле топливного насоса без FSCM (автомобили с кодом MI6/XM0) | |
| 14 | 20 | Розетка прицепа |
| 15 | 25 | Соединительное приспособление для прицепа (AAG) |
| 16 | 7.5 | Система контроля давления в шинах (RDK), Parktronic |
| 17 | 25 | Блок управления параметрируемым спецмодулем (PSM) |
| 18 | 25 | Блок управления параметрируемым спецмодулем (PSM) |
| 19 | 5/10 | Потолочная блок-панель управления (DBE) |
| 25 | Подъемно-сдвижной люк, потолочная блок-панель управления (DBE) | |
| 10 | Система “ERA-GLONASS” | |
| 20 | 7.5 | Контурные фонари, освещение номерного знака, идентификационный фонарь |
| 21 | 30 | Обогрев заднего стекла без EDW (противоугонной сигнализационной системы) |
| 15 | Обогрев заднего стекла с EDW (противоугонной сигнализационной системы) | |
| 22 | 15 | Обогрев заднего стекла |
| 20 | Гнездо электропитания автомобиля | |
| 23 | 10 | Электрооборудование кузова, сторонний производитель |
| 15 | Розетка в задней части салона, слева | |
| 24 | 15 | Розетка короба сиденья водителя |
| 25 | 15 | Розетка в задней части салона справа |
| 26 | 25 | Дополнительный жидкостный отопитель |
| 27 | 25 | Дополнительный подогреватель |
| 20 | Дополнительный воздушный отопитель | |
| 28 | 30 | Кондиционер в задней части салона (до 03/07) |
| 7.5 | CNG, клемма 87 | |
| 25 | Реле стартера SRB (блок предохранителей и реле; автомобили без буферной аккумуляторной батареи) | |
| 25 | Стартер при поддержке бортовой сети за счет дополнительной аккумуляторной батареи | |
| 29 | 10/30 | Полный привод |
| 7.5 | Клемма 87 (7) газотопливная система, автомобили с двигателем на природном газе NGT | |
| 30 | 30 | Пневмоподвеска (компрессор), усилитель тормозного привода (для стран Северной Америки) |
| 10 | Привод на все колеса (компрессор) | |
| 15 | Вентилятор дополнительного теплообменника | |
| 31 | 15/30 | Сдвижная дверь слева, вентилятор в задней части салона |
| 15 | Усилитель механизма закрывания сдвижной двери, слева | |
| 32 | 10 | Keyless Entry |
| 5 | Система SCR – реле управления системы нейтрализации отработавших газов | |
| 33 | 30 | Сдвижная дверь справа, блок подвески (ENR) |
| 15 | Усилитель механизма закрывания сдвижной двери, справа | |
| 34 | 30 | Левая сдвижная дверь (до 03/07) |
| 20 | Система SCR – система отопления 1, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя | |
| 35 | 30 | Тормозной бустер |
| 5 | Система SCR – система отопления 2, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя | |
| 36 | 15 | Система SCR – управление и система отопления 3, восстановитель AdBlue®, автомобили с системой нейтрализации отработавших газов дизельного двигателя |
| 37 | 5 | Система COLLISION PREVENTION ASSIST / FCW (система предупреждения о столкновении спереди) |
| 5 | Сигнализация перестроения / BSM (система контроля мертвой зоны) | |
| 38 | 10 | Мульти функциональная видеокамера (MK) с системой адаптации фар дальнего света с функцией предупреждения о съезде с полосы движения |
| 39 | 7.5 | Электрооборудование кузова (развозная эксплуатация), усиленная система кондиционирования воздуха в задней части автомобиля |
| 15 | Потолочный вентилятор, сирена | |
| 40 | 15 | Зарядный ток от буферной аккумуляторной батареи (автомобили с буферной аккумуляторной батареей) |
| 41 | 7.5 | SAM (модуль регистрации и возбуждения сигнала) опорное напряжение буферной аккумуляторной батареи |
| 42 | 30 | Система кондиционирования воздуха в задней части автомобиля |
| 43 | 10 | Электрическая подножка / сдвижная дверь, справа |
| 44 | 10 | Электрическая подножка / сдвижная дверь, слева |
| 45 | 5 | Электрическая подножка, модуль управления и предупредительный зуммер |
| Реле | ||
| R1 | Реле кл. D+ производителя кузова | |
| R2 | Реле кл. 15 производителя кузова | |
| R3 | Реле освещения | |
| Реле грузоподъемного борта | ||
| R4 | Реле фароомывателя | |
| R5 | Реле проблескового маячка | |
| R6 | Реле звукового сигнала EDW (EDW – противоугонная сигнализационная система) | |
| R7 | Не используется | |
| R8 | Реле СГУ | |
| R9 | Реле циркуляционного насоса | |
| R10 | Не используется | |
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 5 | Панель управления стеклоподъёмниками в двери водителя Реле 2 обогрева заднего стекла |
| 2 | 30 | Электродвигатель очистителя заднего стекла в распашной двери |
| 3 | 5 | Таймер Выключатель нейтрального положения КП Панель индикации Камера заднего вида |
| 4 | 7.5 | Переключатель для регулировки рабочих оборотов Контрольный датчик коробки отбора мощности Блок управления распознавания прицепа Блок управления тахографа |
| 5 | 5/10 | Селектор Блок управления мех. КП с электронным управлением Концевой выключатель капота (с ноября 2011 года) |
| 6 | 5/10 | Нагревательный резистор системы вентиляции картера двигателя Блок управления системы регулирования АКБ (с мая 2011 до мая 2013) |
| 7 | 10 | Нагревательный элемент топливного фильтра |
| 8 | 5/10 | Клавиша опрокидывающего устройства Блок управления парковочного ассистента (с мая 2013) Реле спецнадстроек, кл. 15(до ноября 2011) Разъём, 6-контактный -T6ah- Разъём, 7-контактный -T7f- (соединительная колодка грузоподъёмного борта) |
| 9 | 15 | Выключатель вентилятора в крыше для приточной вентиляции грузового отсека (до ноября 2011) Реле сирены (до ноября 2011) Не используется (с ноября 2011) |
| 10 | 25 | Для производителя надстроек и спецоборудования |
| 11 | 15 | Реле спецнадстроек, кл. 15 |
| 12 | 10 | Реле спецнадстроек, кл. 61 |
| 13 | Резерв | |
| 14 | 20 | Разъём, 9-контактный -T9b- (подготовка для постзаводской установки ТСУ) Розетка ТСУ |
| 15 | 25 | Блок управления распознавания прицепа |
| 16 | 7.5 | Блок управления парковочного ассистента Блок управления системы контроля давления в шинах |
| 17 | 25 | Блок управления для программируемых специальных функций |
| 18 | 25 | Блок управления для программируемых специальных функций |
| 19 | 5/25 | Блок управления электрооборудования крыши |
| 20 | 7.5/10 | Реле прокачки ОЖ после выкл. двигателя Реле подсветки входа и пространства для ног |
| 21 | 30 | Реле обогрева заднего стекла |
| 22 | 15 | Реле 2 обогрева заднего стекла |
| 23 | 10/15 | Выключатель освещения грузовой платформы Розетка 12 В 2 -U18- |
| 24 | 15 | Розетка 12 В 4 |
| 25 | 15 | Розетка 12 В 3 |
| 26 | 25 | Блок управления дополнительного отопителя |
| 27 | 20/25 | Блок управления дополнительного отопителя |
| 28 | 30/40 | Реле гидравлического насоса КП, Реле стартера 1 |
| 29 | 15 | Блок управления мех. КП с электронным управлением |
| 30 | 5 | Блок управления системы регулирования АКБ |
| 31 | 15/30 | Блок управления левой сдвижной двери (с мая 2012) Блок управления заднего приточного вентилятора Задний приточный вентилятор |
| 32 | 5 | Блок управления для контроля АКБ |
| 33 | 7.5/15/30 | Не используется Блок управления правой сдвижной двери(с мая 2012) Реле блокировки раздаточной коробки (с января 2012) Пневмокомпрессор (с января 2012) |
| 34 | 7.5/15 | Блок управления системы обогрева восстановителя Датчик КП для блокировки дифференциала |
| 35 | 3/15 | Блок управления системы обогрева восстановителя Блок управления защиты пневмокомпрессора (с января 2012) |
| 36 | 5 | Не используется (до января 2012) Выключатель пневмокомпрессора (с января 2012) |
| 37 | Резерв | |
| 38 | Резерв | |
| 39 | 7.5/15 | Выключатель вентилятора в крыше для приточной вентиляции грузового отсека (с ноября 2011) Реле сирены (с ноября 2011 года) |
| 40 | Резерв | |
| 41 | Резерв | |
| 42 | 30 | Блок управления вентилятора испарителя -J349- |
| 43 | Резерв | |
| 44 | Резерв | |
| 45 | Резерв | |
| 46 | Резерв | |
| 47 | Резерв | |
| 48 | Резерв | |
| 49 | Резерв | |
| 50 | Резерв | |
| 51 | Резерв | |
| 52 | Резерв | |
| 53 | Резерв | |
| 54 | Резерв | |
| 55 | Резерв | |
| 56 | Резерв |
Реле под сиденьем
Под самим сиденьем могут устанавливаться дополнительные реле.
| № | Описание |
|---|---|
| R1 | Реле стартера, автомобили с правосторонним расположением рулевого управления |
| R2 | Реле разгрузки, клемма 15 |
| R3 | Реле, клемма 15, стартер |
| R4 | Реле вторичного нагнетания воздуха / насоса вторичного воздуха Реле системы SCR, автомобили с системой нейтрализации отработавших газов |
| R5 | Реле топливного насоса |
| R6 | Реле вентилятора спереди, ступень вентилятора 1 |
| R7 | Реле разгрузки, клемма 15 R |
| R8 | Реле стартера, дополнительная аккумуляторная батарея Реле стартера, автомобили с левосторонним расположением рулевого управления |
| R9 | Реле 1, система обогрева заднего стекла |
| R10 | Реле 2 системы обогрева заднего стекла с EDW (противоугонной сигнализационной системой) Реле плужного снегоочистителя, ближний свет слева |
| R11 | Реле 1, электрическая подножка слева Реле плужного снегоочистителя, ближний свет справа |
| R12 | Реле 2, электрическая подножка слева Реле плужного снегоочистителя, дальний свет слева |
| R13 | Реле разгрузки, клемма 15 (2) Реле плужного снегоочистителя, дальний свет справа |
| R14 | Реле 1, система обогрева ветрового стекла |
| R15 | Реле, изготовитель кузова, клемма 15 |
| R16 | Реле, изготовитель кузова, клемма 61 (D+) |
| R17 | Реле оборудования для доукомплектации грузоподъемным бортом Реле комфортабельного освещения |
| R18 | Реле фароочистителя |
| R19 | Реле маячка с сиреной |
| R20 | Реле системы EDW (противоугонной сигнализационной системы), звуковой сигнал |
| R21 | Реле контурного / идентификационного фонарей (для стран Северной Америки) Реле фонарей освещения номерного знака (развозная эксплуатация) Реле вентилятора, дополнительного воздушного отопления, ступень вентилятора 1 |
| R22 | Реле вентилятора, дополнительного воздушного отопления, ступень вентилятора 2 |
| R23 | Реле маячка с сиреной Реле, клемма 61 (D+), прибор защиты от кражи с отслеживанием автомобиля |
| R24 | Реле 1, электрическая подножка справа |
| R25 | Реле 2, электрическая подножка справа |
| R26 | Реле сигнализатора движения задним ходом выкл. Реле прибора защиты от кражи с отслеживанием автомобиля |
Блок силовых предохранителей
При установке дополнительного аккумулятора под сидением, к нему также может устанавливаться блок дополнительных предохранителей высокой мощности.
| № | A | Назначение |
|---|---|---|
| 1 | Резервный | |
| 2 | 80 | Модуль регистрации и возбуждения сигналов (SAM) / модуль предохранителей и реле (SRB) |
| 3 | Резервный | |
| 4 | 150 | Вход буферной аккумуляторной батареи |
| 5 | 150 | SAM (модуль регистрации и возбуждения сигнала) / SRB (блок предохранителей и реле), клемма 30 блок предохранителей |
| 6 | ||
| 7 | ||
| 8 | 100 | Тормоз – замедлитель, в сочетании с реле разъединителя аккумуляторной батареи |
| 9 | 150 | Дополнительная аккумуляторная батарея |
| 10 | 250 | Гидравлический насос привода плужного снегоочистителя, Грузоподъемный борт, Самосвал |
Реклама
| № | A | Описание |
|---|---|---|
| 12 | Резервный | |
| 13 | 150 | Электрическое дополнительное отопительное устройство (PTC) |
| 80 | Система кондиционирования воздуха в задней части автомобиля, усиленная | |
| 14 | 60 | Электровентилятор системы кондиционирования воздуха – кабина без перегородки или с усиленной системой кондиционирования воздуха в задней части автомобиля (автомобили с колесной базой 3665 мм) |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования воздуха в задней части автомобиля | |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина, открытая модификация автомобиля | |
| 70 | Электрический вентилятор | |
| 15 | Резервный | |
| 16 | 100 | Тормоз-замедлитель, не в сочетании с реле разъединителя аккумуляторной батареи |
| 150 | Реле разъединителя аккумуляторной батареи | |
| 17 | Резервный | |
| 18 | 300 | Генератор |
Блок на аккумуляторе
Блок силовых предохранителей в виде плавких вставок находится около аккумуляторной батареи в пространстве для ног с левой стороны автомобиля.
| № | A | Обозначение |
|---|---|---|
| 1 | 80 | Реле предпускового подогрева двигателя |
| 40 | Насос вторичного воздуха (автомобили с бензиновым двигателем ) | |
| 2 | 80 | Вентилятор системы охлаждения двигателя – кондиционер |
| 25 | Реле, клемма 15, стартер (автомобили с кодом MI6/XM0; автомобили с буферной аккумуляторной батареей) | |
| 25 | Реле стартера, без поддержки (автомобили с буферной аккумуляторной батареей) | |
| 70 | Вентилятор системы охлаждения двигателя (автомобили без буферной аккумуляторной батареи) | |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина (автомобили без буферной аккумуляторной батареи) | |
| 40 | Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования в задней части автомобиля (автомобили без буферной аккумуляторной батареи) | |
| 60 | Электровентилятор системы кондиционирования воздуха – кабина с перегородкой или с усиленной системой кондиционирования в задней части автомобиля (автомобили с колесной базой 3665 мм; автомобили без буферной аккумуляторной батареи) | |
| 3 | 80 | Модуль регистрации и возбуждения сигналов / блок предохранителей и реле (автомобили без буферной аккумуляторной батареи) |
| 4 | 150 | Дополнительная аккумуляторная батарея в моторном отсеке, тормоз-замедлитель (автомобили без буферной аккумуляторной батареи) |
| 5 | 150 | Клемма 30, блоки предохранителей, модуль регистрации и возбуждения сигналов / блок предохранителей и реле (автомобили без буферной аккумуляторной батареи) |
| 6 | Опорная точка каркаса сиденья (перемычка) | |
| 7 | 150 | Дополнительное отопительное устройство (РТС) (автомобили без буферной аккумуляторной батареи) |
| 80 | Система кондиционирования воздуха в задней части автомобиля, усиленная (автомобили без буферной аккумуляторной батареи) |
Руководство Мерседес Спринтер
Нужно больше информации про ремонт и обслуживание Мерседес Спринтер 906? Изучите данную инструкцию: “скачать“.
Частые вопросы: предохранители и реле Мерседес Спринтер (2006 – 2017)
Где находится блок предохранителей на Мерседес Спринтер (2006 – 2017)?
Где искать блоки на Мерседес Спринтер (2006 – 2017): Электронный блок управления кондиционером — в панели управления отопителем; Сирена противоугонной системы — моторный отсек, левая часть; Дополнительная аккумуляторная батарея — моторный отсек, левая часть; Реле дополнительного аккумулятора. Назначение цепей и номиналы — в таблице на этой странице.
Реклама
Какой предохранитель отвечает за прикуриватель на Мерседес Спринтер (2006 – 2017)?
Найдите позицию прикуривателя в таблице на странице Мерседес Спринтер (2006 – 2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Мерседес Спринтер (2006 – 2017) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Мерседес Спринтер (2006 – 2017)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мерседес Спринтер (2006 – 2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Мерседес Спринтер (2006 – 2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мерседес Спринтер (2006 – 2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес Спринтер (2006 – 2017)?
Схема и таблица предохранителей Мерседес Спринтер (2006 – 2017) — на этой странице: Расположение блоков, Блок предохранителей и реле под панелью, Блоки предохранителей и реле под сиденью. Сохраните страницу — номиналы соответствуют штатной комплектации.
