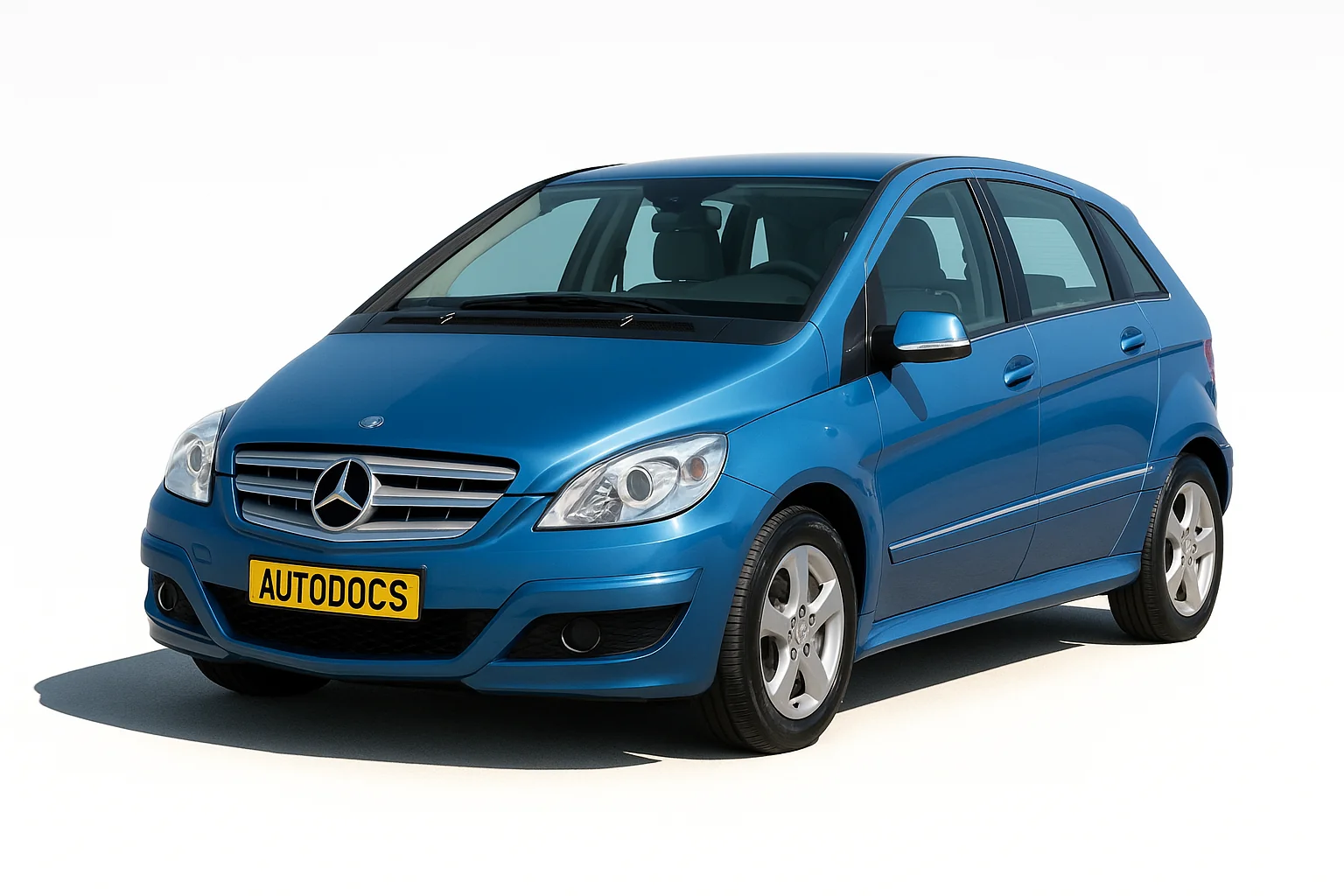

Мерседес w245 выпускался в 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Исполнение блоков и расположение элементов в них может отличатся от предоставленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Расположение
Общая схема расположения блоков управления
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Резистор электродвигателя вентилятора отопителя/ кондиционера – в блоке отопителя |
| 3 | Блок управления кондиционером /отопителем-за панелью управления кондиционером /отопителем |
| 4 | Датчик влажности системы кондиционирования/ отопления – на резонаторе системы впуска |
| 5 | Блок антенны 1 – на потолочной панели |
| 6 | Блок антенны 2 – на потолочной панели |
| 7 | Боковой датчик удара, со стороны водителя-в центральной стойке |
| 8 | Боковой датчик удара, со стороны пассажира- в центральной стойке |
| 9 | Блок управления противоугонной системой-за передней лампой освещения салона |
| 10 | Сирена противоугонной системы-на резонаторе системы впуска |
| 11 | Датчик солнечного света |
| 12 | Усилитель аудиосистемы – за правой задней боковой отделочной панелью |
| 13 | Блок управления дополнительным отопителем – в панели управления кондиционером/ отопителем |
| 14 | Аккумуляторная батарея- пространство для ног |
| 15 | Шина данных CAN, блок управления шлюзом, аудиосистема — за правой задней боковой отделочной панелью |
| 16 | Шина данных CAN, блок управления шлюзом — за приборной панелью |
| 17 | Блок управления компасом – за комбинацией приборов |
| 18 | Диагностический разъем (DLC) |
| 19 | Блок управления электрооборудованием двери водителя – в двери |
| 20 | Блок управления электрооборудованием левой задней двери – в двери |
| 21 | Блок управления электрооборудованием правой задней двери – в двери |
| 22 | Блок управления электрооборудованием двери пассажира – в двери |
| 23 | Электронный блок управления двигателем-Дизель |
| 24 | Электронный блок управления двигателем — бензин |
| 25 | Блок предохранителей /реле, приборная панель |
| 26 | Блок предохранителей /реле, пространство для ног |
| 27 | Блок управления ксеноновыми фарами, лев. – под левой фарой |
| 28 | Блок управления ксеноновыми фарами, прав. — под правой фарой |
| 29 | Электродвигатель корректора фар, левый |
| 30 | Электродвигатель корректора фар, правый |
| 31 | Звуковой сигнал |
| 32 | Блок управления замком зажигания |
| 33 | Электронный блок управления иммобилайзером — в блоке управления замком зажигания |
| 34 | Кольцевая антенна иммобилайзера –замок зажигания |
| 35 | Электронный блок управления газобаллонной системы питания |
| 36 | Многофункциональный блок управления — функции: Датчик низкого уровня тормозной жидкости, центральный замок, датчик уровня охлаждающей жидкости, лампы наружного освещения, лампы освещения салона, аварийная сигнализация, указатели поворота, обогреватель заднего стекла, звуковой сигнал, выключатель фонарей заднего хода, привод открывания задней двери, очиститель /омыватель лобового стекла, очиститель /омыватель заднего стекла |
| 37 | Мультимедийный блок управления |
| 38 | Блок управления многофункциональным переключателем |
| 39 | Блок управления навигационной системой- в блоке аудиосистемы |
| 40 | Датчик температуры окружающего воздуха- за бампером |
| 41 | Блок управления системой парковки – за правой задней боковой отделочной панелью |
| 42 | Блок управления усилителем рулевого управления -на рулевой рейке |
| 43 | Датчик дождя — верхняя центральная часть лобового стекла |
| 44 | Блок управления электрооборудованием рулевой колонки – под рулевым колесом |
| 45 | Блок управления блокировкой рулевой колонки-на рулевой колонке |
| 46 | Сабвуфер — за левой задней боковой отделочной панелью |
| 47 | Электронный блок управления SRS — под центральной консолью |
| 48 | Блок управления интерфейсом телефона- под сиденьем |
| 49 | Блок управления электрооборудованием прицепа – за правой задней боковой отделочной панелью |
| 50 | Электронный блок управления КПП — в КПП |
| 51 | Блок управления переключением передач – селектор |
Блок предохранителей
Основной блок с предохранителями находится рядом с аккумуляторной батарей в пространстве для ног переднего пассажира. Для доступа к нему необходимо снять облицовку пола.
| № | A | Обозначение |
|---|---|---|
| F1 | 10 | Дорестайлинг: Выключатель сигнала торможения |
| 5 | Рестайлинг и дорестайлинг с кодом U58 (пакет элементов наружного освещения): Выключатель сигнала торможения | |
| F2 | 25 | Обогрев заднего стекла |
| F3 | 7.5 | Комбинация приборов |
| Блок управления EZS | ||
| F4 | 15 | Блок управления EZS |
| Блок управления электроблокировки рулевого управления | ||
| F5 | 7.5 | Блок-панель управления HAU |
| Блок-панель управления KLA (автоматическая климатическая установка) | ||
| F6 | 15 | Левый звуковой сигнал |
| Правый звуковой сигнал | ||
| F7 | 25 | Топливный насос с датчиком уровня топлива |
| F8 | 25 | Потолочная блок-панель управления |
| F9 | 40 | Блок управления системы ESP и BAS |
| F10 | 40 | Моторчик вентилятора |
| F11 | 30 | Двигатели 266: Реле эл. цепи клеммы 87, двигатель |
| 40 | Двигатели 640: Реле эл. цепи клеммы 87, двигатель | |
| F12 | 5 | Электронный модуль рулевой колонки |
| Многофункциональный руль | ||
| F13 | 25 | Блок управления передней левой двери |
| F14 | 25 | Блок управления передней правой двери |
| F15 | 25 | Блок управления системы ESP и BAS |
| F16 | 10 | Диагностический разъём |
| Блок управления PTS (парктроник, дорестайлинг) | ||
| F17 | 5 | Поворотный переключатель наружного освещения |
| F18 | 7.5 | Коробка передач 711, 716: Выключатель сигнала заднего хода |
| F19 | 5 | Микромеханический датчик угловой скорости AY |
| F20 | 7.5 | Блок управления системой пассивной безопасности |
| F21 | 30 | Стартер |
| F22 | 7.5 | Комбинация приборов |
| F23 | 20 | Двигатели 640 (с 1.9.08): Датчик конденсата топливного фильтра с элементом подогрева |
| 7.5 | Дорестайлинг: Подогрев форсунок омывателя | |
| F24 | 7.5 | Блок управления электроусилителя рулевого управления (ES) |
| F25 | 7.5 | Выключатель сигнала торможения |
| Блок управления системы ESP и BAS | ||
| F26 | 7.5 | Коробка передач 722: Блок управления электронного модуля рычага селектора |
| F27 | 10 | Коробка передач 722: Электрический модуль управления CVT (бесступенчатая автоматическая КП) |
| F28 | 5 | Поворотный переключатель наружного освещения |
| F29 | 30 | Блок управления SAM |
| F30 | 25 | Реле эл. цепи клеммы 87F |
| F31 | 5 | Поворотный переключатель наружного освещения |
| Блок управления центрального интерфейса (а/м до 30.11.05) | ||
| F32 | 7.5 | Двигатели 266: Блок управления ME |
| F33 | 15 | Аудиосистема |
| Аудиомодуль и навигационный блок | ||
| Блок-панель управления и индикации COMAND | ||
| F34 | 25 | Блок управления задней левой двери |
| F35 | 25 | Блок управления задней правой двери |
| F36 | 10 | Рестайлинг: Блок управления PTS (парктроник) |
| Блок управления прицепа | ||
| 7.5 | Дорестайлинг: Блок управления прицепа | |
| Разъём электр. цепи мобильного телефона | ||
| F37 | 7.5 | Блок управления системой пассивной безопасности |
| Датчик распознавания наличия пассажира/ детского сиденья на сиденье переднего пассажира | ||
| Система распознавания занятости сиденья переднего пассажира | ||
| F38 | 25 | Прикуриватель с подсветкой, передний |
| F39 | 25 | Мотор стеклоочистителя |
| F40 | 25 | Секционная крыша: Потолочная блок-панель управления (электромотор люка) |
| 7.5 | Потолочная блок-панель управления | |
| F41 | 15 | Электромотор стеклоочистителя двери багажного отделения |
| F42 | 7.5 | Освещение вещевого ящика с микровыключателем |
| Освещение косметического зеркала слева и справа | ||
| Датчик контроля нажатия педали (пакет для автошколы) | ||
| Выключатель освещения пространства для ног (пакет для автошколы) | ||
| Разъёмное соединение VICS+ETC электропитания (Япония) | ||
| Блок управления системы аварийного вызова (США) | ||
| F43 | 7.5 | Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M1e |
| 15 | Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M1e | |
| Двухтопливный газобензиновый двигатель: Кабельный наконечник электр. цепи клеммы 87M1e | ||
| F44 | 15 | Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M2e |
| 20 | Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M2e | |
| F45 | 25 | Двигатели 640: Блок управления системы CDI |
| F46 | 25 | Низкочастотный динамик (Япония, рестайлинг) |
| 40 | Усилитель акустической системы (рестайлинг) | |
| 7.5 | Блок управления UHI (универсальный интерфейс мобильного телефона) (дорестайлинг) | |
| Компенсатор сети GSM 1800 (дорестайлинг) | ||
| Блок управления телефона (Япония, доестайлинг) | ||
| F47 | 7.5 | Разъём электр. цепи мобильного телефона |
| Блок управления UHI (универсальный интерфейс мобильного телефона) | ||
| Блок управления системы голосового управления (дорестайлинг) | ||
| Блок управления телефона (Япония, доестайлинг) | ||
| F48 | 7.5 | Блок управления EDW /защиты от буксировки /системы защиты салона |
| Сирена сигнализации | ||
| F49 | 25 | Верхняя блок-панель управления |
| Элемент подогрева подушки переднего левого сиденья (дорестайлинг) | ||
| Элемент подогрева спинки переднего левого сиденья (дорестайлинг) | ||
| Элемент подогрева подушки переднего правого сиденья (дорестайлинг) | ||
| Элемент подогрева спинки переднего правого сиденья (дорестайлинг) | ||
| F50 | 7.5 | Блок управления мультимедийным интерфейсом (рестайлинг) |
| Цифровой ТВ-тюнер (рестайлинг) | ||
| Блок управления системы цифрового звукового радиовещания (рестайлинг) | ||
| CD-чейнджер (дорестайлинг) | ||
| Разъёмное соединение VICS+ETC электропитания (Япония, доестайлинг) | ||
| 30 | Служебные автомобили: Балка на крыше | |
| Кабельный наконечник электр. цепи клеммы 30 | ||
| F51 | 10 | Блок управления системы определения массы пассажиров (WSS) (Канада) |
| Пульт управления системы подачи специальных сигналов (служебные автомобили) | ||
| F52 | 7.5 | Блок управления системы аварийного вызова (а/м до 31.5.06) |
| 5 | Разъем VICS+ETC электропитания (Япония, а/м до 31.5.06) | |
| F53 | 30 | Розетка салона |
| Прикуриватель для сигар с подсветкой пепельницы, задний | ||
| F54 | 15 | Служебные автомобили: Розетка 2-полюсная 12V |
| 25 | Усилитель акустической системы (дорестайлинг) | |
| Низкочастотный динамик (дорестайлинг) | ||
| F55 | 7.5 | Дорестайлинг и рестайлинг с кодом 614: |
| Передняя левая блок-фара | ||
| Передняя правая блок-фара | ||
| 10 | Рестайлинг: Передняя левая блок-фара | |
| F56 | 10 | Рестайлинг: Передняя правая блок-фара |
| F57 | 15 | Штекерный разъём тягово-сцепного устройства AHV, 13-контактный (рестайлинг) |
| 20 | Блок управления аудиоинтерфейса (Япония. дорестайлинг) | |
| 7.5 | Блок управления системы аварийного вызова | |
| Блок управления SDAR | ||
| F58 | 25 | Блок управления прицепа |
| F59 | 20 | Штекерный разъём тягово-сцепного устройства AHV, 13-контактный |
| Блок управления прицепа (а/м до 31.5.05) | ||
| F60 | 20 | Контактная планка сиденья водителя |
| F61 | 20 | Контактная планка сиденья переднего пассажира |
| F62 | 40 | Рестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) |
| 25 | Дорестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) | |
| F63 | 7.5 | Блок управления SDAR (Канада) |
| 25 | Балка на крыше (служебные автомобили) | |
| F64 | 40 | Двигатели 266: Реле воздушного насоса |
| 80 | Двигатели 640: Конец времени накаливания свечи | |
| F65 | 80 | Блок управления электроусилителя рулевого управления (ES) |
| F66 | 60 | Блок управления SAM |
| F67 | 50 | Реле эл. цепи клеммы 15R (2) (дополнительное оборудование) |
| F68 | 50 | Серийная комплектация (рестайлинг): Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (Дорестайлинг: (действительно для двигателя 266.920 и 266.940 с КП 722)) |
| 60 | Спецкомплектация (рестайлинг): Дорестайлинг: (действительно для двигателей 640.940, 640.941, 266.960, 266.980 и для двигателей 266.920, 266.940 с кодом (550): Тягово-сцепное устройство)) | |
| F69 | 50 | Реле эл. цепи клеммы 15R (1) |
| F70 | 60 | Реле эл. цепи клеммы 15 (1) |
| F71 | 150 | Двигатели 640: Дополнительный подогреватель PTC |
| F72 | 60 | Дорестайлинг: Кабельный наконечник электр. цепи клеммы 30 |
| Служебные автомобили: | ||
| Предохранитель 7 (F7f7) | ||
| Предохранитель 10 (F7f10) | ||
| Такси: | ||
| Многофункциональный блок управления спецавтомобиля (MSS) |
Реклама
За работу прикуривателей отвечают предохранители 38 и 53.
Блок реле
Под панелью приборов, в ногах переднего пассажира расположен блок с реле. Для доступа надо убрать обшивку салона. Бардачок снимать не нужно.
| № | A | Назначение |
|---|---|---|
| Предохранители | ||
| 80 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 81 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 82 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 83 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| Реле | ||
| А | Реле эл. цепи клеммы 15R (2) | |
| B | Реле эл. цепи клеммы 15R (1) | |
| C | Реле звуковых сигналов | |
| D | Реле обогрева заднего стекла | |
| E | Реле стеклоочистителя, режим 1/2 | |
| F | Реле стеклоочистителя ВКЛ/ВЫКЛ | |
| G | Реле эл. цепи клеммы 15 (1) | |
| H | Резервное реле | |
| I | Реле воздушного насоса | |
| K | Реле топливного насоса | |
| L | Реле эл. цепи клеммы 87, двигатель | |
| М | Реле стартера | |
| N | Реле эл. цепи клеммы 87F | |
| O | Реле эл. цепи клеммы 15 (2) | |
Частые вопросы: предохранители и реле Мерседес w245
Реклама
Где находится блок предохранителей на Мерседес w245?
Где искать блоки на Мерседес w245: Блок управления кондиционером /отопителем-за панелью управления кондиционером /отопителем; Блок антенны 1 – на потолочной панели; Блок антенны 2 – на потолочной панели; Блок управления противоугонной системой-за передней лампой освещения салона. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Мерседес w245?
Найдите позицию прикуривателя в таблице на странице Мерседес w245 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Мерседес w245?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Мерседес w245?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Реклама
Какой предохранитель отвечает за стеклоочистители на Мерседес w245?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Мерседес w245?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Мерседес w245?
Схема и таблица предохранителей Мерседес w245 — на этой странице: Расположение, Блок предохранителей, Блок реле. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Мерседес w245?
На Мерседес w245 обычно два блока: салонный и подкапотный, как указано в разделе «Расположение». Третий блок в багажнике — только если он есть в перечне на этой странице.
