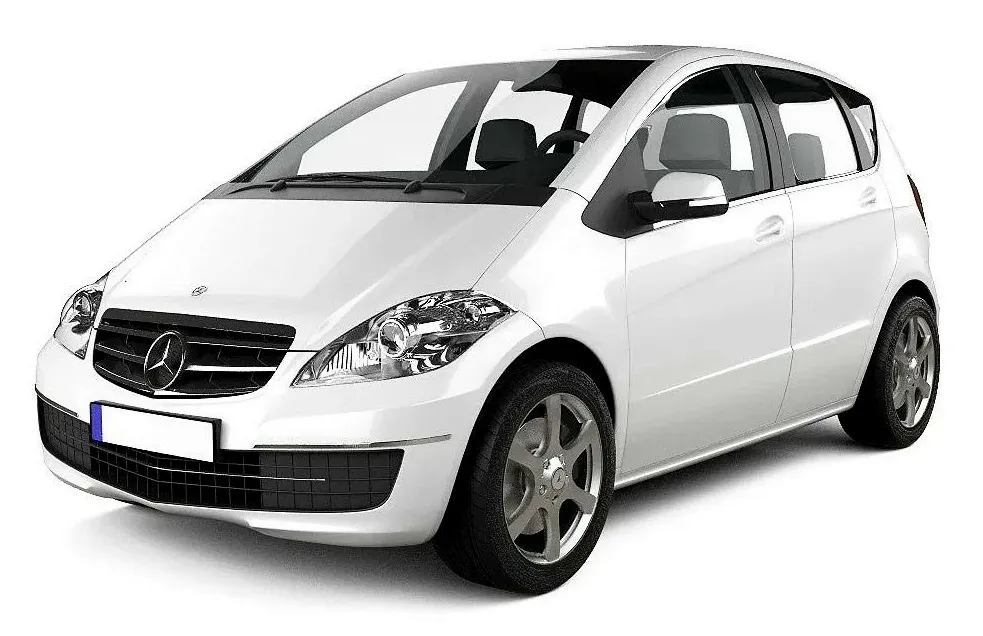

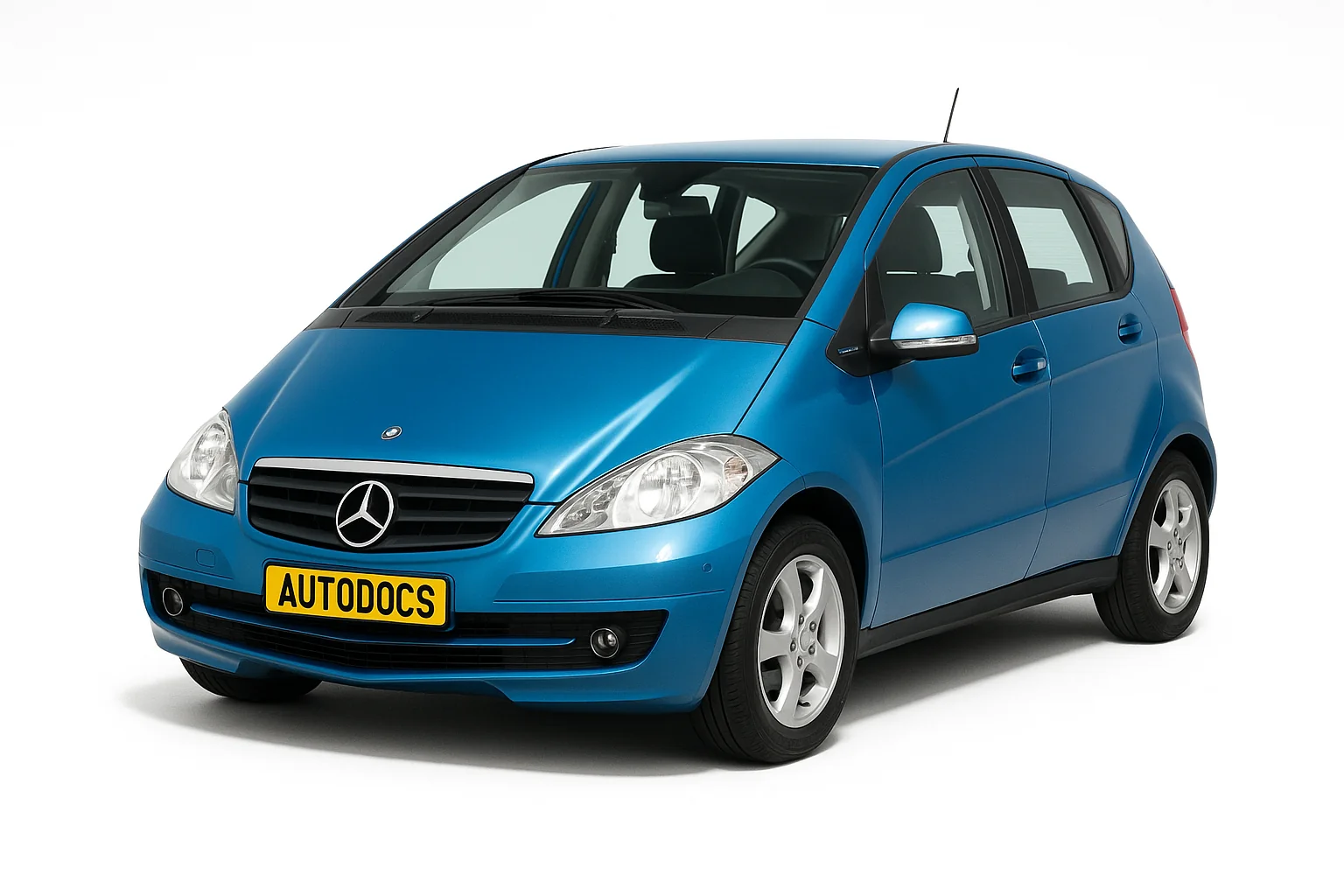

Mercedes W169 – выпускался в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Исполнение блоков и расположение элементов в них может отличатся от предоставленного и зависит от года выпуска и уровня электрического оснащения Вашего автомобиля.
Расположение
Общая схема расположения блоков управления
| № | Описание |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Блок управления кондиционером-в панели управления отопителем |
| 3 | Усилитель 1 сигнала антенны |
| 4 | Усилитель 2 сигнала антенны |
| 5 | Боковой датчик удара (левый) |
| 6 | Боковой датчик удара (правый) |
| 7 | Блок управления противоугонной системой |
| 8 | Датчик наклона автомобиля (противоугонная система) |
| 9 | Звуковой сигнал противоугонной системы-на резонаторе системы впуска |
| 10 | Датчики изменения объема (противоугонная система) |
| 11 | Аудиосистема |
| 12 | Дополнительный отопитель |
| 13 | Аккумуляторная батарея |
| 14 | Шина данных CAN, блок управления шлюзом |
| 15 | Датчик сигнала центрального замка (инфракрасный) — в ручке двери водителя |
| 16 | Диагностический разъем (DLC) |
| 17 | Блок управления электрооборудованием левой передней двери |
| 18 | Блок управления электрооборудованием левой задней двери |
| 19 | Блок управления электрооборудованием правой передней двери |
| 20 | Блок управления электрооборудованием правой задней двери |
| 21 | Блок предохранителей /реле приборная панель |
| 22 | Блок предохранителей /реле, пространство для ног |
| 23 | Звуковые сигналы — за передним бампером |
| 24 | Блок управления замком зажигания |
| 25 | Электронный блок управления иммобилайзером — (объединен с блоком управления замком зажигания) |
| 26 | Кольцевая антенна иммобилайзера |
| 27 | Реле указателей поворотов /аварийной сигнализации – в многофункциональном блоке управления |
| 28 | Блок управления освещением |
| 29 | Многофункциональный блок управления – соединен с блоком предохранителей /реле в пространстве для ног – функции: Лампы освещения салона, лампы наружного освещения, звуковые сигналы, очистители лобового стекла, центральный замок, электропривод стеклоподъемников, указатели поворота, противоугонная система, люк, подогреватели сидений, иммобилайзер |
| 30 | Многофункциональное управление на рулевом колесе |
| 31 | Блок управления многофункциональным переключателем |
| 32 | Блок управления навигационной системой |
| 33 | Датчик температуры окружающего воздуха |
| 34 | Блок управления системой парковки |
| 35 | Блок управления усилителем рулевого управления |
| 36 | Датчик дождя — во внутреннем зеркале заднего вида |
| 37 | Блок управления подогревом сиденья |
| 38 | Датчик наличия пассажира на сиденье-в сиденье пассажира |
| 39 | Блок управления электрооборудованием рулевой колонки |
| 40 | Электронный блок управления SRS |
| 41 | Модуль подключения к телефонной сети |
| 42 | Блок управления интерфейсом телефона |
| 43 | Блок управления электрооборудованием прицепа |
| 44 | Электронный блок управления КПП — в коробке переключения передач |
| 45 | Реле прерывистого режима работы очистителя лобового стекла |
Блок предохранителей
Основной блок с предохранителями находится рядом с аккумуляторной батарей в пространстве для ног переднего пассажира. Для доступа к нему необходимо снять облицовку пола.
| № | A | Обозначение |
|---|---|---|
| F1 | 10 | Дорестайлинг: Выключатель сигнала торможения |
| 5 | Рестайлинг и дорестайлинг с кодом U58 (пакет элементов наружного освещения): Выключатель сигнала торможения | |
| F2 | 25 | Обогрев заднего стекла |
| F3 | 7.5 | Комбинация приборов Блок управления EZS |
| F4 | 15 | Блок управления EZS Блок управления электроблокировки рулевого управления |
| F5 | 7.5 | Блок-панель управления HAU Блок-панель управления KLA (автоматическая климатическая установка) |
| F6 | 15 | Левый звуковой сигнал Правый звуковой сигнал |
| F7 | 25 | Топливный насос с датчиком уровня топлива |
| F8 | 25 | Потолочная блок-панель управления |
| F9 | 40 | Блок управления системы ESP и BAS |
| F10 | 40 | Моторчик вентилятора |
| F11 | 30 | Двигатели 266: Реле эл. цепи клеммы 87, двигатель |
| 40 | Двигатели 640: Реле эл. цепи клеммы 87, двигатель | |
| F12 | 5 | Электронный модуль рулевой колонки Многофункциональный руль |
| F13 | 25 | Блок управления передней левой двери |
| F14 | 25 | Блок управления передней правой двери |
| F15 | 25 | Блок управления системы ESP и BAS |
| F16 | 10 | Диагностический разъём Блок управления PTS (парктроник, дорестайлинг) |
| F17 | 5 | Поворотный переключатель наружного освещения |
| F18 | 7.5 | Коробка передач 711, 716: Выключатель сигнала заднего хода |
| F19 | 5 | Микромеханический датчик угловой скорости AY |
| F20 | 7.5 | Блок управления системой пассивной безопасности |
| F21 | 30 | Стартер |
| F22 | 7.5 | Комбинация приборов |
| F23 | 20 | Двигатели 640 (с 1.9.08): Датчик конденсата топливного фильтра с элементом подогрева |
| 7.5 | Дорестайлинг: Подогрев форсунок омывателя | |
| F24 | 7.5 | Блок управления электроусилителя рулевого управления (ES) |
| F25 | 7.5 | Выключатель сигнала торможения Блок управления системы ESP и BAS |
| F26 | 7.5 | Коробка передач 722: Блок управления электронного модуля рычага селектора |
| F27 | 10 | Коробка передач 722: Электрический модуль управления CVT (бесступенчатая автоматическая КП) |
| F28 | 5 | Поворотный переключатель наружного освещения |
| F29 | 30 | Блок управления SAM |
| F30 | 25 | Реле эл. цепи клеммы 87F |
| F31 | 5 | Поворотный переключатель наружного освещения Блок управления центрального интерфейса (а/м до 30.11.05) |
| F32 | 7.5 | Двигатели 266: Блок управления ME |
| F33 | 15 | Аудиосистема Аудиомодуль и навигационный блок Блок-панель управления и индикации COMAND |
| F34 | 25 | Блок управления задней левой двери |
| F35 | 25 | Блок управления задней правой двери |
| F36 | 10 | Рестайлинг: Блок управления PTS (парктроник) Блок управления прицепа |
| 7.5 | Дорестайлинг: Блок управления прицепа Разъём электр. цепи мобильного телефона |
|
| F37 | 7.5 | Блок управления системой пассивной безопасности Датчик распознавания наличия пассажира/ детского сиденья на сиденье переднего пассажира Система распознавания занятости сиденья переднего пассажира |
| F38 | 25 | Прикуриватель с подсветкой, передний |
| F39 | 25 | Мотор стеклоочистителя |
| F40 | 25 | Секционная крыша: Потолочная блок-панель управления (электромотор люка) |
| 7.5 | Потолочная блок-панель управления | |
| F41 | 15 | Электромотор стеклоочистителя двери багажного отделения |
| F42 | 7.5 | Освещение вещевого ящика с микровыключателем Освещение косметического зеркала слева и справа Датчик контроля нажатия педали (пакет для автошколы) Выключатель освещения пространства для ног (пакет для автошколы) Разъёмное соединение VICS+ETC электропитания (Япония) Блок управления системы аварийного вызова (США) |
| F43 | 7.5 | Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M1e |
| 15 | Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M1e | |
| Двухтопливный газобензиновый двигатель: Кабельный наконечник электр. цепи клеммы 87M1e | ||
| F44 | 15 | Двигатели 266: Кабельный наконечник электр. цепи клеммы 87M2e |
| 20 | Двигатели 640: Кабельный наконечник электр. цепи клеммы 87M2e | |
| F45 | 25 | Двигатели 640: Блок управления системы CDI |
| F46 | 25 | Низкочастотный динамик (Япония, рестайлинг) |
| 40 | Усилитель акустической системы (рестайлинг) | |
| 7.5 | Блок управления UHI (универсальный интерфейс мобильного телефона) (дорестайлинг) Компенсатор сети GSM 1800 (дорестайлинг) Блок управления телефона (Япония, доестайлинг) |
|
| F47 | 7.5 | Разъём электр. цепи мобильного телефона Блок управления UHI (универсальный интерфейс мобильного телефона) Блок управления системы голосового управления (дорестайлинг) Блок управления телефона (Япония, доестайлинг) |
| F48 | 7.5 | Блок управления EDW /защиты от буксировки /системы защиты салона Сирена сигнализации |
| F49 | 25 | Верхняя блок-панель управления Элемент подогрева подушки переднего левого сиденья (дорестайлинг) Элемент подогрева спинки переднего левого сиденья (дорестайлинг) Элемент подогрева подушки переднего правого сиденья (дорестайлинг) Элемент подогрева спинки переднего правого сиденья (дорестайлинг) |
| F50 | 7.5 | Блок управления мультимедийным интерфейсом (рестайлинг) Цифровой ТВ-тюнер (рестайлинг) Блок управления системы цифрового звукового радиовещания (рестайлинг) CD-чейнджер (дорестайлинг) Разъёмное соединение VICS+ETC электропитания (Япония, доестайлинг) |
| 30 | Служебные автомобили: Балка на крыше Кабельный наконечник электр. цепи клеммы 30 |
|
| F51 | 10 | Блок управления системы определения массы пассажиров (WSS) (Канада) Пульт управления системы подачи специальных сигналов (служебные автомобили) |
| F52 | 7.5 | Блок управления системы аварийного вызова (а/м до 31.5.06) |
| 5 | Разъем VICS+ETC электропитания (Япония, а/м до 31.5.06) | |
| F53 | 30 | Розетка салона Прикуриватель для сигар с подсветкой пепельницы, задний |
| F54 | 15 | Служебные автомобили: Розетка 2-полюсная 12V |
| 25 | Усилитель акустической системы (дорестайлинг) Низкочастотный динамик (дорестайлинг) |
|
| F55 | 7.5 | Дорестайлинг и рестайлинг с кодом 614: Передняя левая блок-фара Передняя правая блок-фара |
| 10 | Рестайлинг: Передняя левая блок-фара | |
| F56 | 10 | Рестайлинг: Передняя правая блок-фара |
| F57 | 15 | Штекерный разъём тягово-сцепного устройства AHV, 13-контактный (рестайлинг) |
| 20 | Блок управления аудиоинтерфейса (Япония. дорестайлинг) | |
| 7.5 | Блок управления системы аварийного вызова Блок управления SDAR |
|
| F58 | 25 | Блок управления прицепа |
| F59 | 20 | Штекерный разъём тягово-сцепного устройства AHV, 13-контактный Блок управления прицепа (а/м до 31.5.05) |
| F60 | 20 | Контактная планка сиденья водителя |
| F61 | 20 | Контактная планка сиденья переднего пассажира |
| F62 | 40 | Рестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) |
| 25 | Дорестайлинг: Реле эл. цепи клеммы 15 (2) (дополнительное оборудование: ксеноновые фары, мобильный телефон) | |
| F63 | 7.5 | Блок управления SDAR (Канада) |
| 25 | Балка на крыше (служебные автомобили) | |
| F64 | 40 | Двигатели 266: Реле воздушного насоса |
| 80 | Двигатели 640: Конец времени накаливания свечи | |
| F65 | 80 | Блок управления электроусилителя рулевого управления (ES) |
| F66 | 60 | Блок управления SAM |
| F67 | 50 | Реле эл. цепи клеммы 15R (2) (дополнительное оборудование) |
| F68 | 50 | Серийная комплектация (рестайлинг): Всасывающий электровентилятор двигателя и кондиционера с интегрированным регулятором (Дорестайлинг: (действительно для двигателя 266.920 и 266.940 с КП 722)) |
| 60 | Спецкомплектация (рестайлинг): Дорестайлинг: (действительно для двигателей 640.940, 640.941, 266.960, 266.980 и для двигателей 266.920, 266.940 с кодом (550): Тягово-сцепное устройство)) | |
| F69 | 50 | Реле эл. цепи клеммы 15R (1) |
| F70 | 60 | Реле эл. цепи клеммы 15 (1) |
| F71 | 150 | Двигатели 640: Дополнительный подогреватель PTC |
| F72 | 60 | Дорестайлинг: Кабельный наконечник электр. цепи клеммы 30 Служебные автомобили: Предохранитель 7 (F7f7) Предохранитель 10 (F7f10) Такси: Многофункциональный блок управления спецавтомобиля (MSS) |
Реклама
За работу прикуривателей отвечают предохранители 38 и 53.
Блок реле
Под панелью приборов, в ногах переднего пассажира расположен блок с реле. Для доступа надо убрать обшивку салона. Бардачок снимать не нужно.
| № | A | Назначение предохранителей |
|---|---|---|
| 80 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 81 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 82 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| 83 | 30 | Такси, служебные, прокатные автомобили: Многофункциональный блок управления спецавтомобиля (MSS) |
| Реле | ||
| А | Реле эл. цепи клеммы 15R (2) | |
| B | Реле эл. цепи клеммы 15R (1) | |
| C | Реле звуковых сигналов | |
| D | Реле обогрева заднего стекла | |
| E | Реле стеклоочистителя, режим 1/2 | |
| F | Реле стеклоочистителя ВКЛ/ВЫКЛ | |
| G | Реле эл. цепи клеммы 15 (1) | |
| H | Резервное реле | |
| I | Реле воздушного насоса | |
| K | Реле топливного насоса | |
| L | Реле эл. цепи клеммы 87, двигатель | |
| М | Реле стартера | |
| N | Реле эл. цепи клеммы 87F | |
| O | Реле эл. цепи клеммы 15 (2) | |
Частые вопросы: предохранители и реле Mercedes W169 –
Реклама
Где находится блок предохранителей на Mercedes W169 –?
Где искать блоки на Mercedes W169 –: Блок управления кондиционером-в панели управления отопителем; Аккумуляторная батарея; Блок предохранителей /реле приборная панель; Многофункциональное управление на рулевом колесе. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Mercedes W169 –?
Найдите позицию прикуривателя в таблице на странице Mercedes W169 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Mercedes W169 – — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Mercedes W169 –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Реклама
Что делать, если не работает обогрев заднего стекла на Mercedes W169 –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Mercedes W169 –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Mercedes W169 –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Mercedes W169 –?
Схема и таблица предохранителей Mercedes W169 – — на этой странице: Расположение, Блок предохранителей, Блок реле. Сохраните страницу — номиналы соответствуют штатной комплектации.
