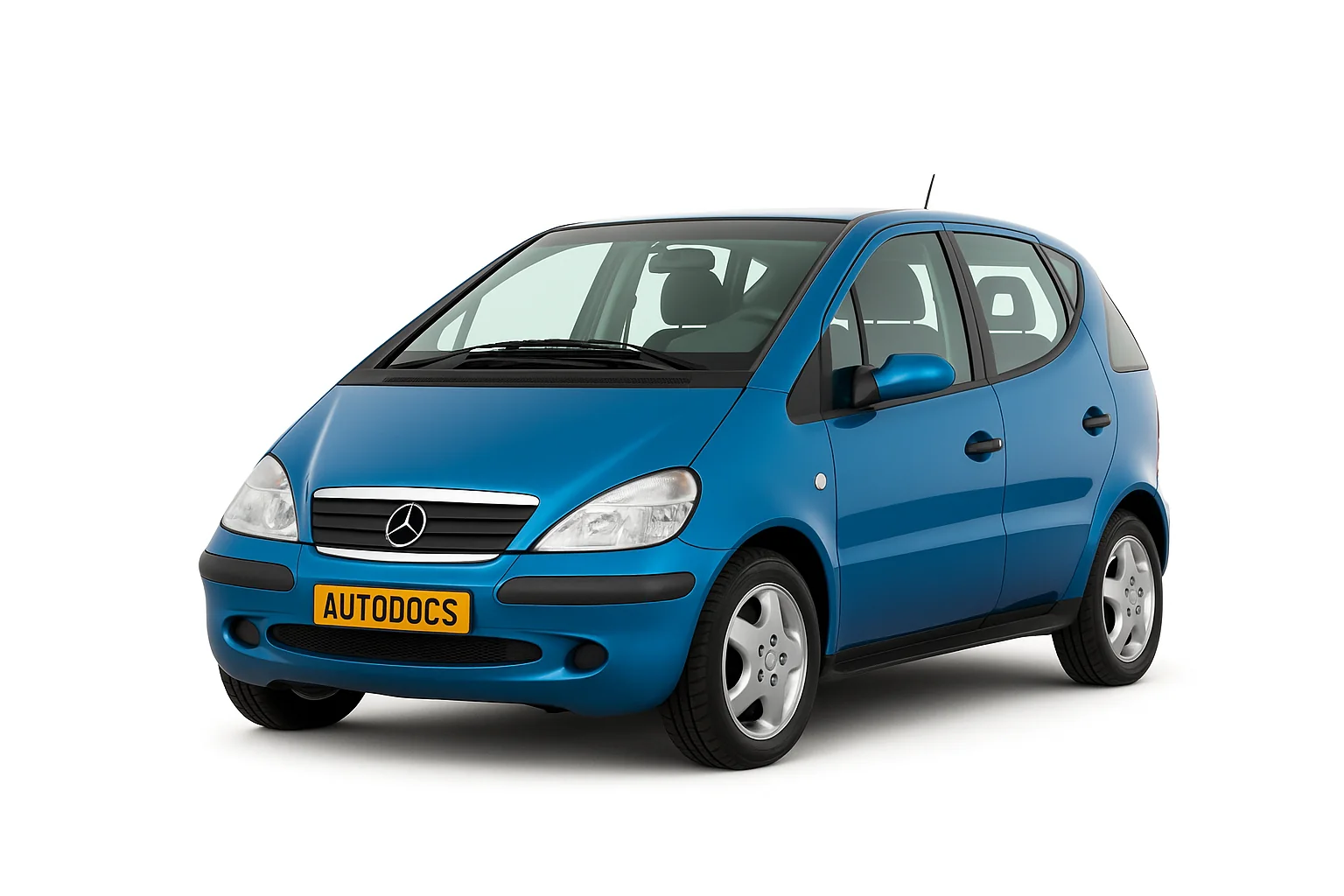

Mercedes W168 выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Расположение
Общая схема расположения всех электронных блоков управления
| № | Назначение |
|---|---|
| 1 | Блок управления кондиционером – в панели управления отопителем |
| 2 | Усилитель сигнала антенны |
| 3 | Блок управления противоугонной системы – лампы освещения салона |
| 4 | Датчик наклона автомобиля (противоугонная система) — в блоке управления противоугонной системы |
| 5 | Звуковой сигнал противоугонной системы |
| 6 | Датчики изменения объема (противоугонная система) – в блоке управления противоугонной системы |
| 7 | Блок управления сигналом противоугонной системы-в блоке управления иммобилайзером |
| 9 | Приемник дистанционного управления дополнительным отопителем |
| 10 | Аккумуляторная батарея – пространство для ног со стороны пассажира |
| 12 | Блок управления приводом сцепления |
| 13 | Диагностический разъем (DLC) |
| 14 | Блок управления электроприводом стеклоподъемника – в передней панели управления стеклоподъемниками |
| 15 | Блок управления левым передним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 16 | Блок управления левым задним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 17 | Блок управления правым передним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 18 | Блок управления правым задним стеклоподъемником – в электродвигателе привода стеклоподъемника |
| 19 | Блок предохранителей /реле приборная панель |
| 20 | Блок предохранителей /реле, пространство для ног |
| 21 | Блок предохранителей /реле, моторный отсек |
| 22 | Звуковые сигналы — за передним бампером |
| 23 | Электронный блок управления иммобилайзером |
| 24 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 26 | Блок управления освещением – в переключателе головного освещения |
| 27 | Многофункциональный блок управления – функции: Центральный замок, указатели поворота, люк – в комбинации приборов |
| 28 | Блок управления навигационной системы – в блоке аудиосистемы |
| 29 | Датчик температуры окружающего воздуха |
| 30 | Блок управления системой парковки |
| 31 | Датчик дождя — во внутреннем зеркале заднего вида |
| 32 | Блок управления подогревом сиденья-в блоке переключателей |
| 33 | Боковой датчик удара, левый |
| 34 | Боковой датчик удара, правый |
| 35 | Электронный блок управления SRS |
| 36 | Модуль подключения к телефонной сети |
| 37 | Блок управления интерфейсом телефона |
| 39 | Реле прерывистого режима работы очистителя лобового стекла – электродвигатель очистителя лобового стекла |
Блоки в салоне
Основной блок
Основной блок предохранителей и реле находится рядом с аккумулятором, со стороны переднего пассажира под крышкой в нише ног. Для того что бы убрать крышку, поверните зажимы крепления.
| № | A | Описание |
|---|---|---|
| 1 | 20 | Бензиновые двигатели: Клапан вентиляции топливного бака реле вентилятора Блок управления впрыском топлива Блок регулирования оборотов холостого хода Клапан системы рециркуляции ОГ Обогреватель лямбда-зонда 1 Обогреватель лямбда-зонда 2 Диагностический разъем Темпомат Реле наддува Клапан наддува (модели для США) Клапан отсечки топлива (модели для США) |
| 10 | Дизельные двигатели: Реле вентилятора Блок управления питанием дизельного двигателя Мембранный клапан Клапан дроссельной заслонки Клапан рециркуляции ОГ Датчик температуры катализатора |
|
| 2 | 25 | Блок управления двигателем Катушки зажигания Топливные форсунки Реле топливного насоса Электронный акселератор Реле блокировки и отключения стартера |
| 3 | 30 | Автомобили без кондиционера: Вентилятор системы охлаждения двигателя |
| 40 | Автомобили с кондиционером: Вентилятор системы охлаждения двигателя | |
| 4 | 7.5 | Блок управления двигателем |
| 5 | 40 | Автоматическое сцепление |
| 6 | 30 | Реле топливного насоса |
| 7 | 40 | Блок освещения автомобиля |
| 8 | 30 | Реле блокировки и отключения стартера |
| 9 | 40 | Электродвигатель очистителя |
| 10 | 20/40 | Люк Очиститель заднего стекла |
| 11 | 15 | Прикуриватель Подрулевой выключатель: Очистителя стекол Звукового сигнала Насоса омывателя Радио-навигационная система |
| 12 | 30 | Розетка в багажнике радиоприемник Радио Фонарь освещения перчаточного ящика CD-чеинджер |
| 13 | 30 | Стеклоподъемники передних дверей |
| 7.5 | Стеклоподъемники всех дверей | |
| 14 | 10 | Щиток приборов (часы) Реле стеклоочистителя и омывателя Мобильный телефон |
| 15 | 10 | Блок подушек безопасности Блок распознавания детского сиденья Датчик боковых подушек безопасности |
| 16 | 15 | Привод наружных зеркал и обогреватель зеркал Система помощи при парковке |
| 17 | 15 | Звуковой сигнал |
| 18 | 10 | Щиток приборов Транспордер и приемник сигнала от пульта дистанционного управления Реле электронного блока управления двигателем Реле вентилятора |
| 19 | 30 | Тягово-сцепное устройство |
| 20 | 15 | Тягово-сцепное устройство |
| 21 | 15 | Тягово-сцепное устройство |
| 22 | 25 | Аудиосистема |
| 23 | 7.5 | Подсветка зеркала |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | Не используется | |
| 27 | Не используется | |
| 28 | 10 | Щиток приборов Стеклоподъемники |
| 29 | 15 | Центральный замок Блок распознавания положения сиденья |
| 30 | 7.5 | Транспордер и приемник сигнала с пульта дистанционного управления Электронный щиток приборов |
| 31 | 25 | Обогреватель заднего стекла |
| 32 | 15 | Мобильный телефон Радиоприемник или радио-навигационная система CD-чеинджер Освещение салона |
| 33 | 30 | Стеклоподъемники |
| 34 | 30 | Подогреватель топливного фильтра |
| 40 | Наддув. (модели для США) | |
| 35 | 10 | Блок управления охранной сигнализации 2х реле световой и звуковой сигнализации |
| 36 | 25 | Подогрев передних сидений |
| 37 | 10 | Переключатель программ Реле подогревателя охлаждающей жидкости |
| 38 | 10 | Компрессор кондиционера Электродвигатель воздухо – смесительной заслонки Датчик температуры воздуха в салоне Подогреватель жиклеров омывателя |
| 39 | 7.5 | Модуль освещения Фонарь заднего хода |
| 40 | 10 | Стоп-сигналы |
| 41 | 10 | Компрессор кондиционера Диагностический разъем |
| 42 | Стеклоподъемники | |
| 43 | 15 | ESP Датчик-выключатель стоп-сигналов |
| 44 | 10 | Блок управления коробкой передач или автоматическим сцеплением |
| 45 | 30 | Вентилятор отопителя салона Вентилятор кондиционера |
| 46 | 80 | Предохранитель бортовой сети |
| 47 | 60 | Насос гидроусилителя рулевого управления |
| 48 | 60 | Дизельные двигатели: Блок управления предварительным разогревом |
| Реле | ||
| К7 | Реле топливного насоса (002 542 13 19) | |
| К8 | Реле блока управления топливной системой и зажиганием (002 542 25 19) | |
| К9 | Реле ESP/VGS или ESP/автоматическая коробка передач. VGS-блок управления коробкой передач (002 542 25 19) | |
| К10 | Реле обогревателя заднего стекла (002 542 13 19) | |
За работу прикуривателей отвечают предохранители номер 11 и 12.
Дополнительный блок
Ещё одни блок с предохранителями расположен с тыльной стороны панели приборов, так же закрыт защитной крышкой.
| № | A | Обозначение |
|---|---|---|
| 1 | 7.5 | Левая фара ближнего света |
| 2 | 7.5 | Правая фара ближнего света |
| 3 | 15 | Дальний свет, Индикатор дальнего света |
| 4 | 7.5 | Левый фонарь стояночного света, Задний левый габарит |
| 5 | 15 | Правый фонарь стояночного света, Задний правый габарит, Освещение номерного знака, Щиток приборов, клемма 58 |
| 6 | 15 | Противотуманные фары, Задний противотуманный фонарь слева |
Блок под капотом
Под капотом, в правой части моторного отсека устанавливается блок с реле.
| № | Обозначение |
|---|---|
| К1 | реле насоса омывателя |
| К2.0 | реле звукового сигнала |
| К2.1 | реле системы стабилизации устойчивости (ESP) |
| К3 | реле блокировки и отключения стартера |
| К4 | реле вентилятора обдува радиатора |
| К5 | реле насоса системы стабилизации устойчивости (ESP) |
| К6 | реле воздушного насоса (модели для США) |
Частые вопросы: предохранители и реле Mercedes W168
Где находится блок предохранителей на Mercedes W168?
Где искать блоки на Mercedes W168: Блок управления кондиционером – в панели управления отопителем; Блок управления противоугонной системы – лампы освещения салона; Аккумуляторная батарея – пространство для ног со стороны пассажира; Блок предохранителей /реле приборная панель. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Mercedes W168?
Найдите позицию прикуривателя в таблице на странице Mercedes W168 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Mercedes W168 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Mercedes W168?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Mercedes W168?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Mercedes W168?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Mercedes W168?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Mercedes W168?
Схема и таблица предохранителей Mercedes W168 — на этой странице: Расположение, Блоки в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
