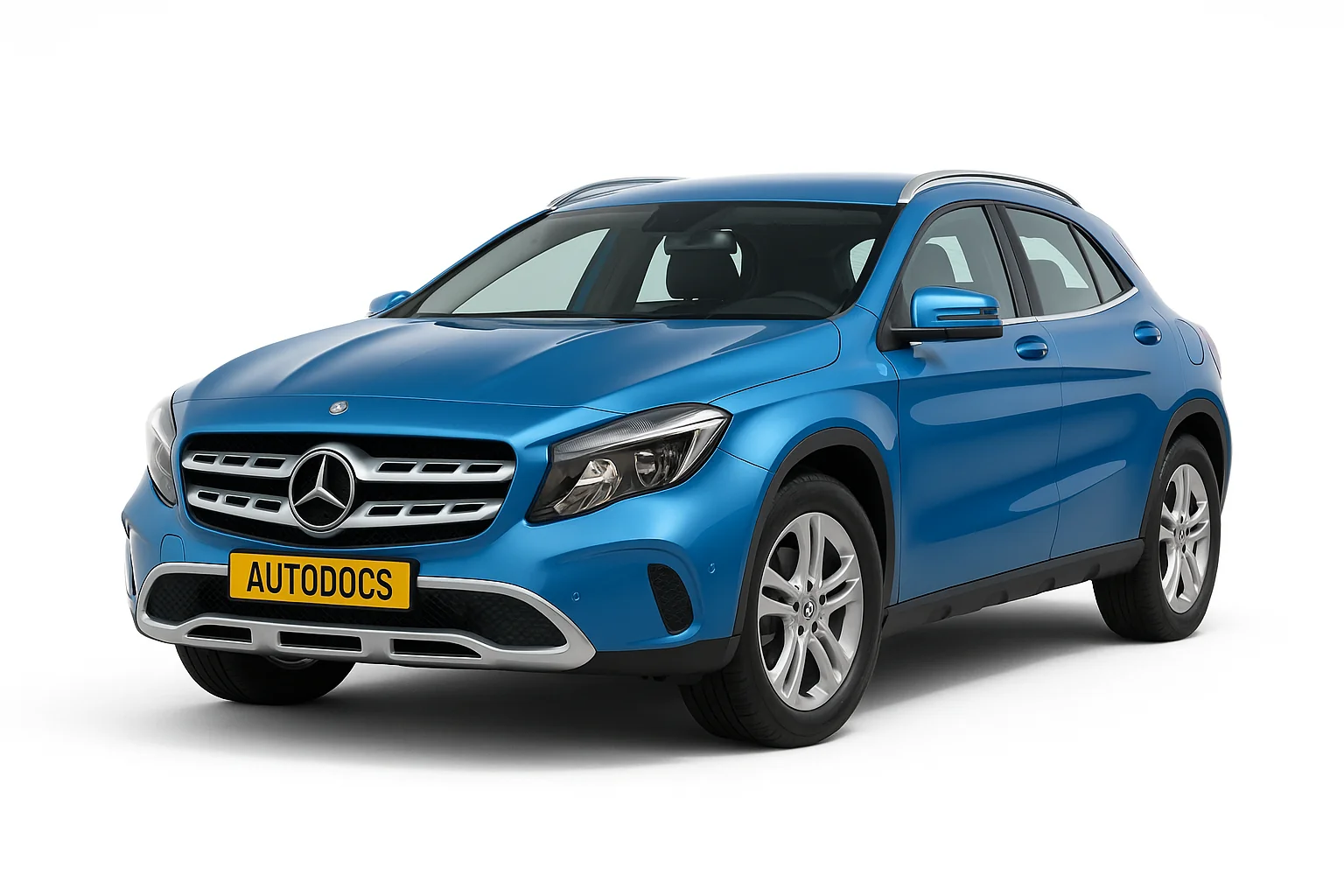

Mercedes GLA X156 выпускался в 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 и 2021 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Блок в салоне
В салоне основной блок с предохранителями и реле располагается под панелью, со стороны пассажира под защитной крышкой.
| № | A | Описание |
|---|---|---|
| 21 | 150 | Дополнительный электро подогреватель (а/м с дизельным двигателем) |
| 22 | 200 | Реле дополнительной АКБ функции ECO Start-Stop |
| 23 | 30 | Блок управления передней левой дверью |
| 24 | 30 | Блок управления передней правой дверью |
| 25 | 30 | Блок управления SAM |
| 26 | 10 | Концевая кабельная муфта дополнительной аккумуляторной батареи функции “ECO Start-Stop” |
| 27 | 30 | Модуль предохранителей и реле моторного отсека |
| 28 | 5 | Блок управления генератором звука салона (тип 176 с двигателем 651) |
| Блок управления тепловым режимом (тип 242.890) | ||
| 29 | 15 | Розетка прицепа (до 02.11.2014) |
| Блок управления распознаванием наличия прицепа (с 03.11.2014) | ||
| 30 | 5 | Блок управления распознаванием наличия прицепа |
| 31 | 5 | Блок управления полным приводом |
| 32 | 5 | Сигналы с блока управления электронным модулем рулевой колонки |
| 33 | 5 | Панель управления аудио модуля /системы COMAND |
| 34 | 7.5 | Блок-панель управления системой климат-контроля |
| 35 | 40 | Обогрев заднего стекла (тип: 117, 176, 242, 246) |
| 30 | Обогрев заднего стекла (тип: 156) | |
| 36 | 7.5 | Блок управления сиденьем водителя |
| Блок управления регулировкой поясничного подпора для сиденья водителя | ||
| 37 | 7.5 | Дисплей аудиомодуля /системы COMAND |
| 38 | 7.5 | Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 39 | 10 | Потолочная блок-панель управления |
| 40 | 15 | Блок управления трансмиссии (двигатель 651) |
| 5 | Блок управления трансмиссии (тип 242.890) | |
| 41 | 30 | Модуль управления панорамным сдвижным люком |
| 42 | 5 | Аудиомодуль |
| Модуль управления COMAND | ||
| 25 | Аудиомодуль | |
| 43 | 5 | Блок управления системой помощи при парковке |
| 44 | 40 | Реверсивный натяжитель переднего левого ремня безопасности |
| 45 | 40 | Реверсивный натяжитель переднего правого ремня безопасности |
| 46 | 7.5 | Блок управления сиденьем переднего пассажира |
| Блок управления регулировки поясничного подпора для сиденья переднего пассажира | ||
| 47 | 7.5 | Навигационный модуль |
| Блок управления держателя для iPhone | ||
| 25 | Блок управления адаптивной системой амортизации | |
| 48 | Резерв | |
| 49 | 7.5 | Блок управления комплекта Drive Kit для iPhone |
| 5 | Электродвигатель вентилятора COMAND | |
| 50 | 5 | Блок управления крышкой камеры |
| 51 | Резерв | |
| 52 | 30 | Сигнал исполнительного электродвигателя парковочной блокировки |
| 53 | Резерв | |
| 54 | Резерв | |
| 55 | 5 | Коммуникационный модуль телекоммуникационных служб |
| Блок управления KEYLESS-GO | ||
| 56 | 10 | Сигналы с блока управления электронным модулем рулевой колонки |
| 57 | 30 | Многофункциональный блок управления для спецавтомобиля |
| 7.5 | Многофункциональный блок управления для спецавтомобиля | |
| 5 | Реле клеммы 87 исполнительный электродвигатель парковочной блокировки | |
| 58 | 30 | Блок предохранителей автомобиля специального назначения |
| 59 | 30 | Блок управления сиденьем переднего пассажира |
| 60 | 30 | Блок управления сиденьем водителя |
| 61 | 40 | Блок управления усилителем акустической системы |
| 62 | 20 | Блок управления электрической блокировкой рулевого управления (коробка передач 711) |
| 63 | 25 | Блок управления топливным насосом |
| 5 | Блок управления интерфейсом трансмиссии (тип 242.890) | |
| 64 | Блок управления “Electronic Toll Collection” | |
| Блок управления передачи данных о дорожных сборах в стандарте DSRC | ||
| 65 | 5 | Плафон освещения перчаточного ящика |
| 66 | 15 | Блок предохранителей автомобиля специального назначения |
| 5 | Интерфейс спецавтомобиля | |
| 67 | Резерв | |
| 68 | Резерв | |
| 69 | Резерв | |
| 70 | 25 | Розетка центральной консоли в задней части салона |
| 71 | 25 | Розетка в багажнике |
| 72 | 25 | Прикуриватель с подсветкой пепельницы спереди |
| Розетка в салоне | ||
| 73 | 30 | Блок управления электрическим стояночным тормозом |
| 74 | 30 | Блок управления электрическим стояночным тормозом |
| 75 | 20 | Блок управления системой распознавания прицепа |
| 5 | Блок управления системой управления АКБ (тип 242.890) | |
| 76 | 25 | Блок управления системой распознавания прицепа |
| 5 | Блок управления парковочной блокировкой (тип 242.890) | |
| 77 | 25 | Блок управления системой распознавания прицепа |
| 78 | 40 | Блок управления крышкой багажника/управления приводом откидной двери багажного отделения |
| 40 | Блок предохранителей автомобиля специального назначения | |
| 79 | 40 | Блок управления SAM |
| 80 | 40 | Блок управления SAM |
| 81 | 40 | Регулятор вентилятора |
| 82 | 10 | Потолочная блок-панель управления |
| 83 | 7.5 | Блок управления электронным замком зажигания |
| 84 | 5 | Верхняя блок-панель управления |
| 85 | 5 | Блок управления EDW/ защитой от буксировки /системой охраны салона |
| 86 | 5 | Антенный усилитель FM, AM и ZV |
| Антенный усилитель/компенсатор мобильной связи (с 01.06.2016) | ||
| 87 | 10 | Диагностический разъем |
| 88 | 10 | Комбинация приборов |
| 89 | 5 | Выключатель приборов наружного освещения |
| 90 | 5 | Интеллектуальный радарный датчик в заднем бампере слева |
| Интеллектуальный радарный датчик в заднем бампере справа | ||
| 91 | 5 | Датчик контроля нажатия педали |
| Переключатель освещения пространства для ног | ||
| Блок управления системой управления АКБ (тип 242.890) | ||
| 92 | 5 | Блок управления топливным насосом |
| Блок управления интерфейсом трансмиссии (тип 242.890) | ||
| 93 | 5 | Блок управления электрическим стояночным тормозом |
| 94 | 7.5 | Блок управления системой удержания пассажиров (Supplemental Restraint System) |
| 95 | 7.5 | Система распознавания занятости и AKSE сиденья переднего пассажира |
| Блок управления Weight Sensing System | ||
| 96 | 15 | Электродвигатель стеклоочистителя двери багажника |
| 97 | 5 | Электрическое штекерное соединение мобильного телефона |
| 98 | 5 | Блок управления SAM |
| 99 | 5 | Блок управления системой контроля давления в шинах |
| 100 | 5 | Интерфейс DIRECT SELECT (двигатель 133) |
| 101 | 10 | Блок управления полным приводом |
| 102 | 5 | Приемник пульта дистанционного радиоуправления автономным отопителем |
| Блок управления трансмиссии (тип 242.890) | ||
| Блок управления режимами движения (AMG, с 01.09.2015) | ||
| Переключатель антенны для телефона и автономного отопителя (с 01.06.2016) | ||
| 103 | 5 | Блок управления системой экстренного вызова |
| Коммуникационный модуль телекоммуникационных служб | ||
| Блок управления HERMES | ||
| 104 | 5 | Блок управления мультимедийным интерфейсом |
| Модуль подключения мультимедийных устройств | ||
| 105 | 5 | Блок управления цифровым звуковым радиовещанием |
| Блок управления Satellite Digital Audio Radio (SDAR) | ||
| 7.5 | Модуль тюнера | |
| 106 | 5 | Мультифункциональная камера |
| 107 | 5 | Цифровой ТВ-тюнер |
| 108 | 5 | Камера заднего вида |
| 7.5 | Камера заднего вида (с 01.06.2016) | |
| 109 | 20 | Электрическое штекерное соединение розетки для груза |
| 110 | 30 | Аудиомодуль |
| Модуль управления COMAND | ||
| Блок управления Motorsound | ||
| Реле | ||
| A | Реле клеммы 15 | |
| B | Реле стеклоочистителя заднего стекла | |
| C | Реле клеммы 15R2 | |
| D | Реле обогрева заднего стекла | |
| E | Реле клеммы 15R1 | |
| F | Реле клеммы 30g | |
| G | Реле клеммы 87 исполнительный электродвигатель парковочной блокировки (тип 242.890) | |
За прикуриватели отвечают предохранители под номерами 70, 71 и 72.
Блоки под капотом
Под капотом, в левой части моторного отсека, могут находится 2 блока с предохранителями.
Реклама
Блок предохранителей и реле
Для доступа к блоку надо снять защитную крышку.
| № | A | Обозначение |
|---|---|---|
| 201 | 5 | Сирена сигнализации |
| 202 | 20 | Блок управления автономного отопителя |
| 5 | Реле клеммы 87 блока управления парковочной блокировкой (тип 242.890) | |
| 203 | 15 | Передняя правая блок-фара |
| 5 | Блок управления трансмиссией (тип 242.890) | |
| 204 | 25 | Блок управления электронной системой стабилизации движения |
| 205 | 15 | Левый звуковой сигнал |
| Звуковой сигнал правый | ||
| 206 | 5 | Блок управления CDI (двигатель 651) |
| Блок управления трансмиссией (тип 242.890) | ||
| Реле вакуумного насоса усилителя тормозного привода (тип 242.890) | ||
| Реле эл. цепи клеммы 87M (тип 242.890) | ||
| 207 | 5 | Реле эл. цепи клеммы 87M (дизель) |
| Запорный клапан охлаждения высоковольтной АКБ (тип 242.890) | ||
| Блок управления парковочной блокировкой (тип 242.890) | ||
| 208 | 7.5 | Реле клеммы 87 (двигатели: 133, 607) |
| 5 | Электродвигатель вентилятора (тип 242.890) | |
| 209 | 15 | Передняя левая блок-фара |
| Резерв (тип 242.890) | ||
| 210 | 5 | Реле подогреваемого переднего стекла |
| Предварительное реле стартера (тип 176 с 01.09.2015, тип 246 с 03.11.2014) | ||
| 211 | 7.5 | Блок управления CNG (тип 242.848) |
| 15 | Циркуляционный насос отопительного контура (тип 242.890) | |
| 212 | 15 | Кабельный наконечник электр. цепи клеммы 87M3 (двигатели 133, 270) |
| 15 | Нагревательный элемент трубопровода вентиляции (двигатель 651) | |
| Нагревательный элемент термостата системы охлаждения (двигатель 651) | ||
| Переключающий клапан перепуска охладителя системы рециркуляции ОГ (двигатель 651) | ||
| 15 | Лямбда-зонд перед катализатором (двигатель 607) | |
| Сервомеханизм регулировки давления наддува (двигатель 607) | ||
| Блок управления CDI (двигатель 607) | ||
| 15 | Насос охлаждающей жидкости электропривода и зарядного устройства (тип 242.890) | |
| 213 | 15 | Концевая кабельная муфта клеммы 87 (двигатели 133, 270, 651) |
| 15 | Датчик Холла распредвала (двигатель 607) | |
| Блок управления CDI (двигатель 607) | ||
| Дозирующий клапан (двигатель 607) | ||
| Лямбда-зонд после катализатора (двигатель 607) | ||
| 15 | Насос охлаждающей жидкости 1 охлаждения АКБ (тип 242.890) | |
| 214 | 10 | Концевая кабельная муфта клеммы 87 (двигатели 133, 270, 651) |
| 15 | Насос охлаждающей жидкости 2 охлаждения АКБ (тип 242.890) | |
| 215 | 20 | Катушка зажигания цилиндра 1 (бензиновые двигатели) |
| Катушка зажигания цилиндра 2 (бензиновые двигатели) | ||
| Катушка зажигания цилиндра 3 (бензиновые двигатели) | ||
| Катушка зажигания цилиндра 4 (бензиновые двигатели) | ||
| Дозирующий клапан (двигатель 651) | ||
| Блок управления CDI (двигатель 607) | ||
| Сервомеханизм регулировки давления наддува (двигатель 607) | ||
| Дозирующий клапан (двигатель 607) | ||
| 5 | Блок управления тепловым режимом (тип 242.890) | |
| Блок управления шлюзом трансмиссии (тип 242.890) | ||
| Высоковольтный распределитель электроэнергии (тип 242.890 с 03.11.2014) | ||
| 216 | 5 | Блок управления ME (бензиновые двигатели) |
| Блок управления трансмиссией (двигатель 607) | ||
| 217 | 25 | Блок управления полностью интегрированной системой управления коробки передач с двойным сцеплением (коробка передач 724) |
| 218 | 5 | Блок управления электронной системой стабилизации движения |
| 219 | 5 | Блок управления парковочной блокировкой (тип 242.890) |
| 220 | 10 | Циркуляционный насос системы охлаждения масла КП (коробка передач 724) |
| 221 | 40 | Вакуумный насос (тип 242.890) |
| 222 | 7.5 | Электрический компрессор кондиционера (тип 242.890) |
| 223 | Резерв | |
| 224 | 7.5 | Электрический модуль управления DISTRONIC |
| Модуль управления COLLISION PREVENTION ASSIST | ||
| 225 | 5 | Блок управления трансмиссией (тип 242.890) |
| 226 | 5 | Блок управления CNG (тип 242.848) |
| Блок управления зарядного устройства (тип 242.890) | ||
| Блок управления силового электронного оборудования (тип 242.890) | ||
| 227 | 5 | Блок управления силового электронного оборудования (тип 242.890) |
| 228 | 5 | Генератор звука электромобиля (тип 242.890) |
| 229 | 5 | Передняя левая блок-фара |
| 230 | 5 | Блок управления электронной системой стабилизации движения |
| 231 | 5 | Передняя правая блок-фара |
| 232 | 15 | Блок управления фар |
| 233 | Резерв | |
| 234 | 5 | Блок управления трансмиссией (двигатель 607) |
| 10 | Высоковольтный распределитель электроэнергии (тип 242.890) | |
| 235 | 7.5 | Электродвигатель вентилятора (двигатель 607) |
| Исполнительный механизм жалюзи радиатора (двигатель 607) | ||
| Циркуляционный насос охладителя наддувочного воздуха (двигатель 133) | ||
| 236 | 40 | Блок управления SAM |
| 237 | 40 | Блок управления электронной системой стабилизации движения |
| 238 | 50 | Подогреваемое лобовое стекло |
| 239 | 30 | Реле режимов работы стеклоочистителя 1/2 |
| 240A | 25 | Реле клеммы 50 стартера |
| 7.5 | Блок управления трансмиссией (тип 242.890) | |
| 240B | 25 | Реле клеммы 15 (без поддержки) |
| 241 | 7.5 | Высоковольтная система электрического отопителя (тип 242.890) |
| Реле | ||
| J | Реле звуковых сигналов | |
| K | Реле скорости стеклоочистителя 1/2 | |
| L | Реле стеклоочистителя вкл./выкл. | |
| M | Реле клеммы 50 стартера | |
| Реле клеммы 87C (тип 242.890) | ||
| N | Реле эл. цепи клеммы 87M | |
| O | Реле циркуляционного насоса охлаждающей жидкости системы охлаждения масла коробки передач | |
| Реле клеммы 87 блока управления парковочной блокировки (тип 242.890) | ||
| P | Реле резерва | |
| Q | Реле клеммы 15 (незащищенное) | |
| Реле питания вакуумного насоса усилителя тормозного привода (тип 242.890) | ||
| R | Реле клеммы 15 | |
| S | Реле клеммы 87 | |
| T | Реле лобового стекла с электро подогревом | |
Блок предохранителей
Блок предохранителей высокой мощности расположен рядом с блоком с предохранителями и реле.
| № | A | Назначение |
|---|---|---|
| F1 | 300/400 | Генератор / Блок управления преобразователя напряжения постоянного тока (тип 242.890) |
| F2 | 200 | Блок предохранителей салона (бензиновые двигатели) |
| 250 | Блок предохранителей салона (дизельные двигатели) | |
| F3 | 100 | Блок управления электроусилителем рулевого управления |
| F4 | 40 | Блок управления SAM |
| F5 | 80 | Электродвигатель вентилятора |
| F6 | 70 | Блок управления подогрева топлива (двигатель 607) |
| F7 | 125 | Блок управления дополнительного подогревателя регенерации DPF (двигатель 607) |
| F8 | 100 | Модуль выходного каскада свечей накаливания (двигатели: 651, 607) |
| Реле | ||
| F32k1 | Реле развязки (F32k1) | |
Реклама
Частые вопросы: предохранители и реле Mercedes GLA X156
Где находится блок предохранителей на Mercedes GLA X156?
Где искать блоки на Mercedes GLA X156: 30A Модуль предохранителей и реле моторного отсека; 5A Блок управления генератором звука салона (тип 176 с двигателем 651); 5A Сигналы с блока управления электронным модулем рулевой колонки; 5A Панель управления аудио модуля /системы COMAND. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Mercedes GLA X156?
Найдите позицию прикуривателя в таблице на странице Mercedes GLA X156 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Mercedes GLA X156?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Реклама
Что делать, если не работает обогрев заднего стекла на Mercedes GLA X156?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Mercedes GLA X156?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Mercedes GLA X156?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Mercedes GLA X156?
Схема и таблица предохранителей Mercedes GLA X156 — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Mercedes GLA X156?
На Mercedes GLA X156 обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
