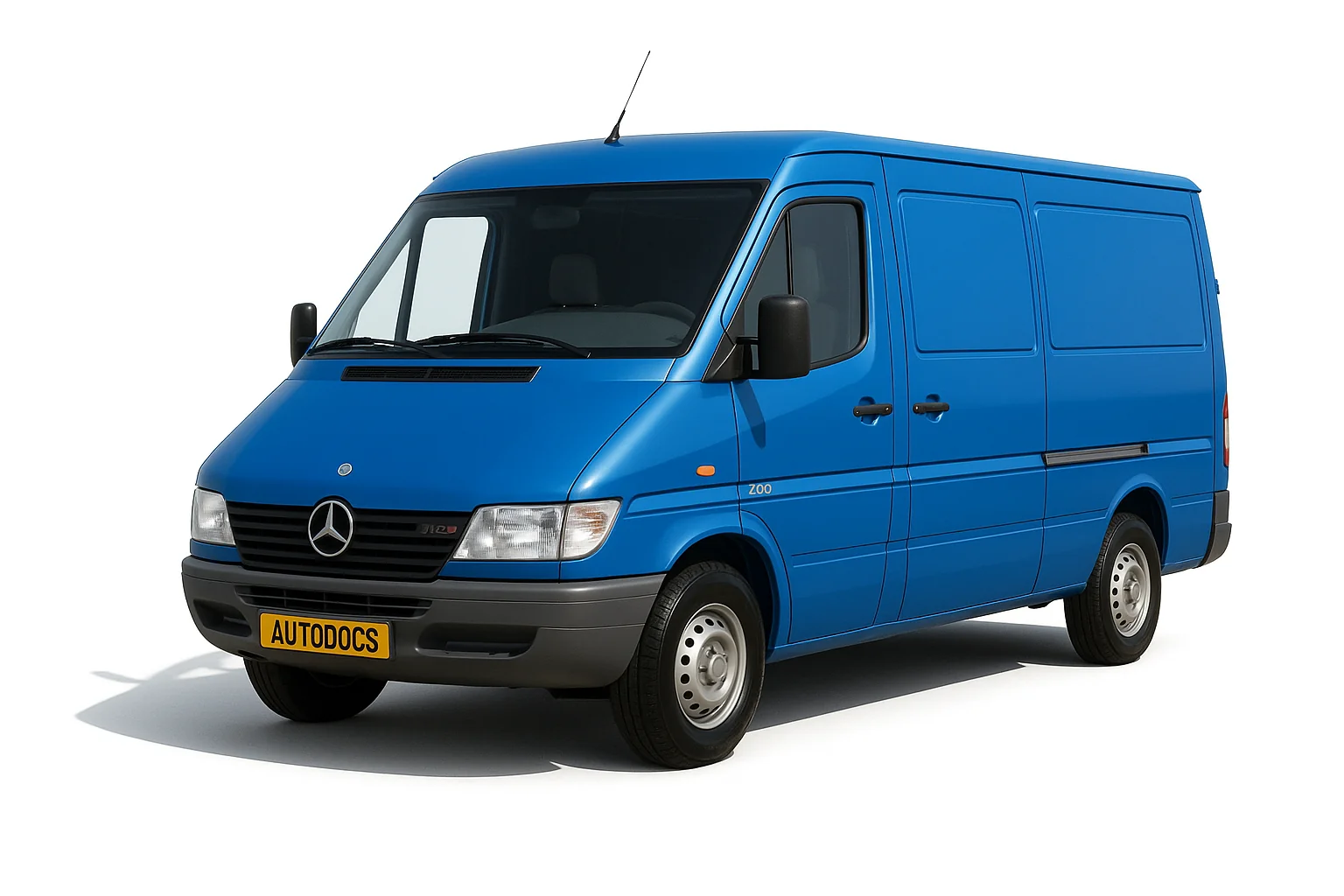

Мерседес Спринтер (901 – 905) выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашего автомобиля.
Не подходит поколение или схемы?
[Описание Спринтер 3]
[Описание Спринтер 2]
[Описание Спринтер Классик]
Блок под панелью
Первый блок предохранителей и реле установлен под панелью. Для доступа уберите защитную крышку.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 15 | Правый задний габаритный фонарь и правый стояночный огонь |
| 2 | 15 | Дальний свет правой фары |
| 3 | 15 | Дальний свет левой фары, сигнальная лампочка |
| 4 | 15 | Фонари заднего хода |
| 5 | 15 | Стоп-сигналы |
| 6 | 20 | Электродвигатель стеклоочистителей |
| 7 | 15 | Обогрев заднего стекла, сигнал |
| 8 | 20 | Плафоны, прикуриватель, магнитола |
| 9 | 20 | Часы, аварийная световая сигнализация, стояночные огни |
| 10 | 15 | Подсветка щитка приборов, фонари освещения номерного знака, фонари дневного света |
| 11 | 15 | Левый задний габаритный фонарь и левый стояночный огонь |
| 12 | 15 | Ближний свет правой фары |
| 13 | 15 | Ближний свет левой |
| 14 | 15 | Противотуманная фара, задний противотуманный фонарь |
| 15 | 15 | Магнитола |
| 16 | Резерв | |
| 17 | Резерв | |
| 18 | Резерв |
За прикуриватель отвечает предохранитель номер 8 на 20А.
Отдельные реле могут находится под данным блоком с предохранителями (реле стекло очистителя и указателей поворотов.).
Вариант 2
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Правый стояночный фонарь, правый задний габаритный фонарь |
| 2 | 10 | Дальний свет правой фары |
| 3 | 10 | Дальний свет левой фары, индикаторная лампочка включения дальнего света |
| 4 | 10 | Фонарь заднего хода |
| 5 | 10 | Стоп- сигналы |
| 6 | 20 | Электродвигатель стеклоочистителей |
| 7 | 15 | Сигнал, обогрев заднего стекла, реле элементов дополнительного оборудования (цепь 15) |
| 8 | 20 | Фонарь освещения салона, прикуриватель; радио (цепь 30) |
| 9 | 15 | Часы, аварийная световая сигнализация, парковочный огонь |
| 10 | 10 | Подсветка щитка приборов, фонарь освещения номерного знака, свет для езды в дневное время |
| 11 | 10 | Левый стояночный фонарь, левый задний габаритный огонь |
| 12 | 10 | Ближний свет правой фары |
| 13 | 10 | Ближний свет левой фары |
| 14 | 15 | Противотуманные фары, задний противотуманный фонарь |
| 15 | 10 | Радиоприемник (цепь 15) |
| 16 | 25 | Блок управления дизельным двигателем (цепь 30) |
| 17 | 15 | Блок управления двигателем (цепь 30) |
| 18 | 15 | Зажигание (цепь 15) |
| 19 | 15 | Бензонасос (цепь 30) |
| 20 | 15 | Панель управления системой отопления (цепь 30) |
| 21 | 30 | Вентилятор системы отопления, передний (цепь 30) |
За прикуриватель отвечает предохранитель номер 8 на 20А.
В нижней части крепятся реле:
| № | Назначение |
|---|---|
| 1 | Стеклоочистители |
| 2 | Управления двигателем |
| 3 | Указатели поворотов |
Блок под сидением
Вариант 1
Дополнительный блок реле и предохранителей находится под сидением водителя за защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 7.5 | Комбинированный счетчик |
| 2 | 25 | Дополнительный обогреватель |
| 3 | 7.5 | Зуммер |
| 4 | 7.5 | Зуммер |
| 5 | 10 | Дополнительный обогреватель |
| Реле | ||
| R1 | Реле звукового сигнала | |
| R2 | Специальное оборудование | |
| R3 | Реле насоса охлаждающей жидкости | |
Вариант 2
| № | A | Назначение |
|---|---|---|
| Диоды | ||
| 2 | Звуковая последовательность /потолочный кондиционер | |
| 3 | Противоугонная сигнализационная система/штепсельная розетка прицепа | |
| 4 | Противоугонная сигнализационная система/ штепсельная розетка прицепа | |
| Предохранители | ||
| 5 | 10 | Устройство блокировки пуска |
| 6 | 7.5 | Антиблокировочная система |
| 7 | 25 | Антиблокировочная система |
| 8 | 40 | Вторичный воздушный насос/ гидравлический насос автоматизированной механической коробки передач Sprintshift |
| 9 | 40 | Антиблокировочная система |
| 10 | Резерв | |
| Реле | ||
| 11 | Топливный насос | |
| 12 | Реле стартера | |
| 13 | Вторичный воздушный насос | |
