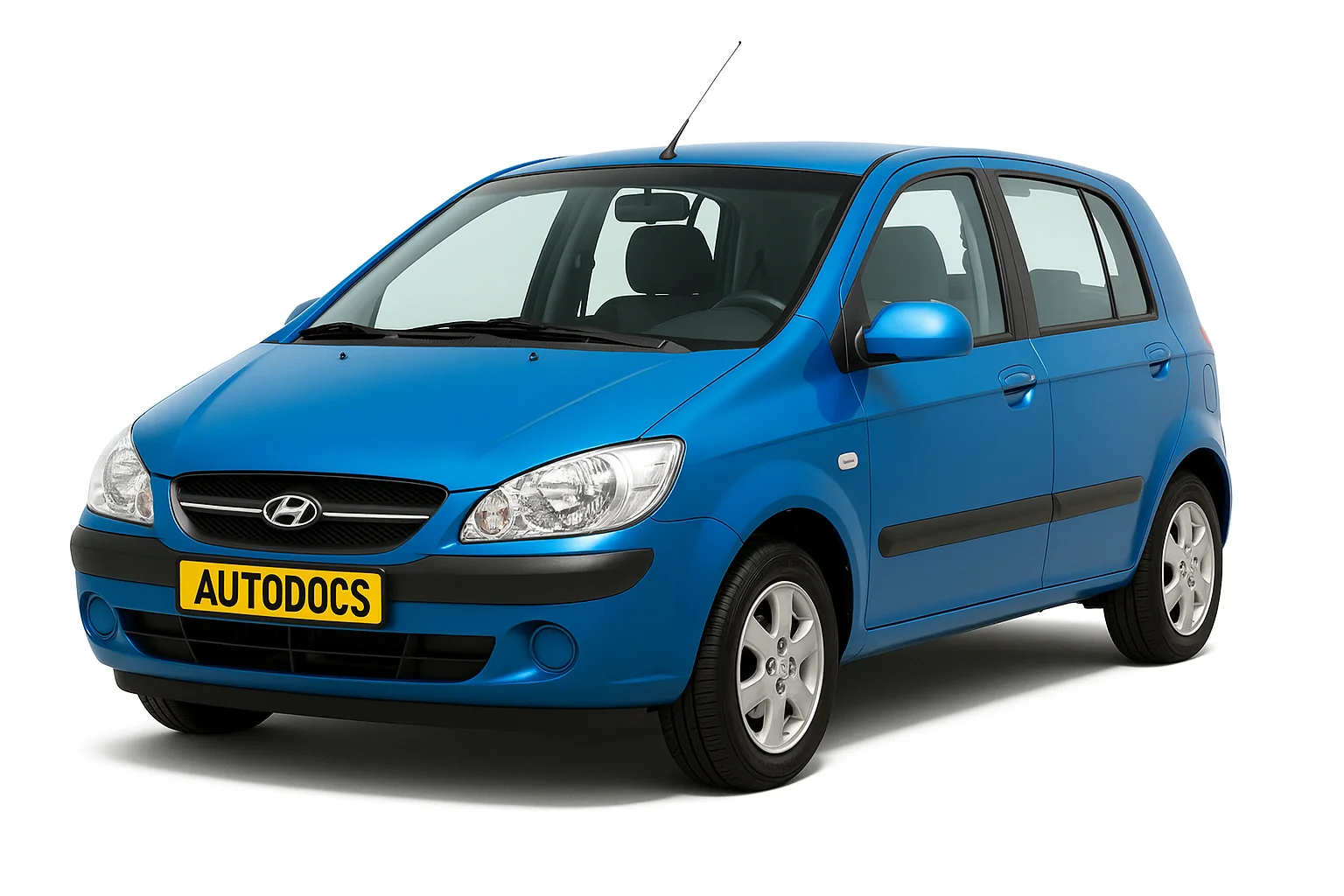

Субкомпактный автомобиль Hyundai Getz выпускался в 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг, хотя некоторые называют её вторым поколением. В данной публикации Вы найдёте описание предохранителей и реле Хендай Гетц со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
Исполнение блоков и назначение элементов в них может отличатся и зависит от типа двигателя и уровня оснащения Вашего Хендай Гетц. Сверяйте описание со схемами на обратной стороне защитной крышки.
Блок в салоне
Находится под панелью приборов со стороны водителя за защитной крышкой.
| № | A | Описание предохранителей |
|---|---|---|
| 1 | 10 | Выключатель кондиционера, выключатель обогрева заднего стекла |
| 2 | 10 | Левая передняя лампа габаритный свет, левый задний фонарь |
| 3 | 10 | Комбинация приборов |
| 4 | 10 | Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом |
| 5 | 10 | Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации |
| 6 | 10 | Правая передняя лампа габаритный свет, правый задний фонарь, левая (правая) лампа освещения номерного знака |
| 7 | 10 | Резистор пред возбуждения. комбинация приборов. ЭБУ временной задержкой и охранной сигнализацией таймер сигнализации незастегнутого ремня безопасности |
| 8 | 15 | Прикуриватель |
| 9 | 10 | Генератор, ЭБУ электро усилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1.1Л), ЭБУ двигателем (двигатель 1.1 Л), датчик скорости движения, выключатель рычага селектора АКП |
| 10 | 10 | ЭБУ подушек безопасности |
| 11 | 20 | Репе запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя |
| 12 | 15 | Электродвигатель очистителя заднего стекла, блок под рулевых переключателей |
| 13 | 10 | Репе стартера, реле охранной сигнализации |
| 14 | Резерв | |
| 15 | 10 | Блок управления системой освещения дневного движения |
| 16 | 20 | Выключатель обогрева левого (правого) переднего сиденья |
| 17 | 10 | Выключатель обогрева заднего стекла. ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира) |
| 18 | 15 | Катушка зажигания, конденсатор |
| 19 | 15 | Реле стеклоподъемников, выключатель стоп-сигнала |
| 20 | 15 | Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией |
| 21 | 20 | Электродвигателя очистителя ветрового стекла, блок под рулевых переключателей |
| 22 | 10 | Реле заднего противотуманного света |
| 23 | 10 | Реле противотуманных фар. реле стеклоподъемников. ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар |
| 24 | 10 | Реле вентилятора салона, блок управления люком крыши |
| 25 | 30 | Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией |
| 26 | 15 | Правая фара |
| 27 | 10 | Реле противотуманных фар |
| 28 | 10 | Левая фара, комбинация приборов |
| 29 | 15 | Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема. ЭБУ временной задержкой и охранной сигнализацией. датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши |
| 30 | Пинцет | |
| 31 | Запасные |
За прикуриватель отвечает предохранитель номер 8 на 15А.
С обратной стороны блока крепятся реле.
| № | Назначение реле |
|---|---|
| К10 | Реле-прерыватель указателей поворота и аварийной сигнализации |
| К11 | Реле противотуманных фар |
| К12 | Реле обогрева стекла двери задка |
| К13 | Реле ламп габаритного света |
| К14 | Реле стеклоподъемников |
| К15 | Реле заднего противотуманного света |
| К16 | Блок управления наружным освещением при движении в дневное время |
Отдельно в правом подрулевом переключателе расположено реле очистителя и омывателя.
Блок под капотом
Он находится с левой стороны подкапотного пространства.
| № | A | Описание предохранителей |
|---|---|---|
| 8 | 10 | A/CON – Кондиционер |
| 9 | 10 | HORN – Звуковой сигнал |
| 10 | 15 | INJ – ЭБУ двигателем, форсунки, датчик положения распределительного вала, датчик положения коленчатого вала, регулятор холостого хода, электромагнитный клапан продувки адсорбера |
| 11 | 50 | EPS – Электрический усилитель рулевого управления |
| 12 | 30 | P/WDW – Электрические стеклоподъемники |
| 13 | 30 | BLW – Вентилятор отопителя салона |
| 15 | 10 / 15 | SPARE – Запасные предохранители |
| 16 | 40 | ABS. 2 – ЭБУ ABS, разъем для удаления воздуха |
| 17 | 20 | ABS. 1 – ЭБУ ABS, разъем для удаления воздуха |
| 18 | 120 / 100 | ALT – Генератор |
| 19 | 10 | SNSR – Кондиционер, топливный насос, антенный блок иммобилизатора, датчик концентрации кислорода, реле топливного насоса, реле кондиционера |
| 20 | 10 | ECU – Топливный насос, предохранитель ЭБУ |
| 21 | 10 | ABS – ЭБУ ABS, разъем для удаления воздуха |
| 22 | 50 | BATT – Задние фонари, предохранители 11, 19, 20, 25, 27, 29 |
| 23 | 30 | RAD – Вентилятор радиатора системы охлаждения |
| 24 | 20 | F/PUMP – Выключатель автоматической отсечки топливо подачи |
| 25 | 30 | ECU – Топливный насос, генератор, электронный блок управления |
| 26 | 30 | ING 1 – Замок зажигания, реле стартера |
| 27 | 30 | ING 2 – Замок зажигания |
| Обозначение реле | ||
| 1 | реле вентилятора отопителя салона Е 51 | |
| 2 | место под реле включения вентилятора системы охлаждения двигателя на большой скорости Е 44 | |
| 3 | реле включения вентилятора системы охлаждения двигателя на малой скорости Е 43 | |
| 4 | реле стартера Е 41 | |
| 5 | место под реле кондиционера Е 50 | |
| 6 | реле звукового сигнала Е 45 | |
| 7 | реле топливного насоса Е 49 | |
| 14 | место под реле охранной сигнализации Е 47 | |
| 30 | реле питания электронной системы управления двигателем Е 42 | |
