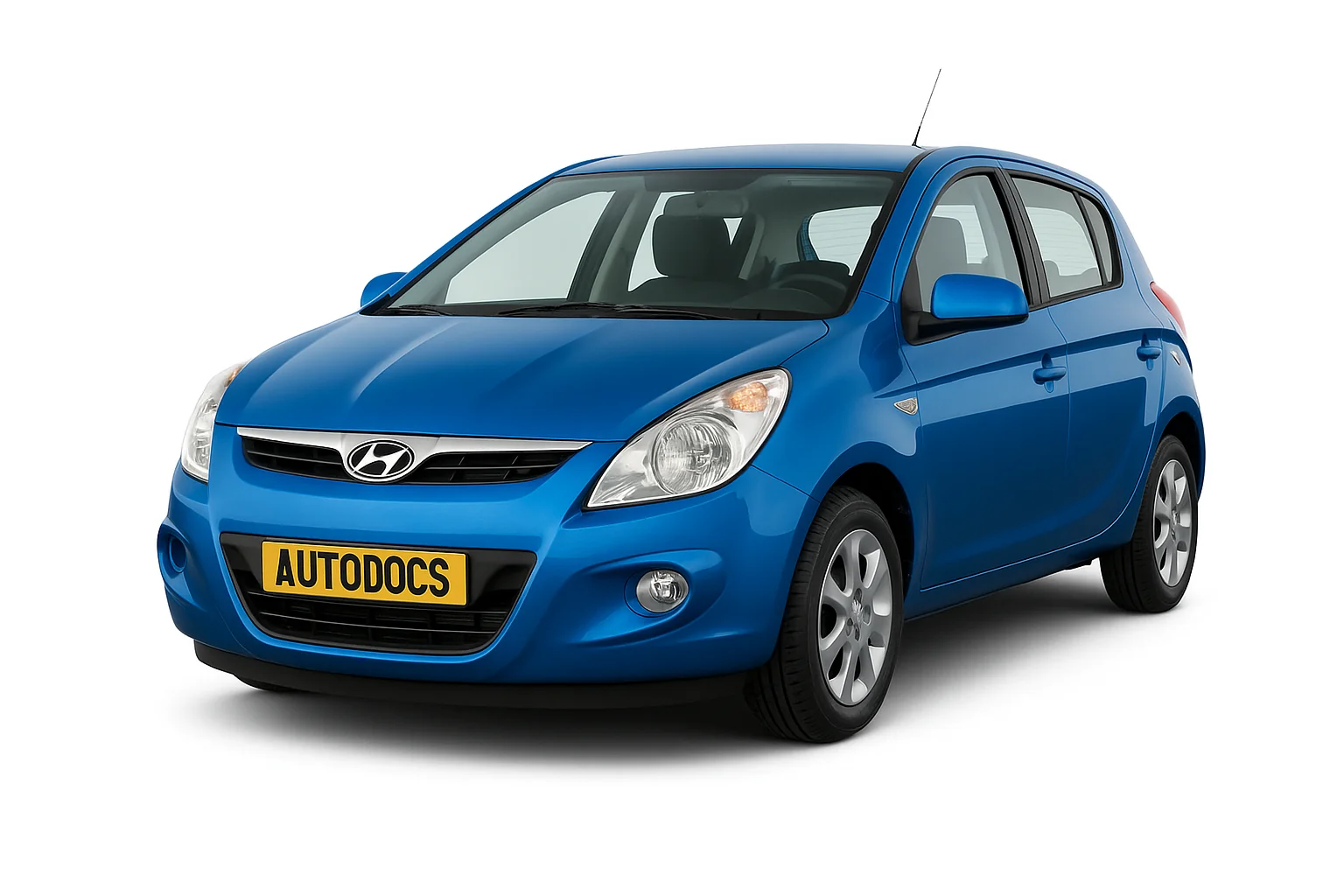

Hyundai i20 — субкомпактный хэтчбек, представленный с 2008 года в двух поколениях. Первое поколение выпускалось в 2009, 2010, 2011, 2012, 2013 и 2014 годах, второе поколение представлено с 2015 года. В статье рассмотрены расположение блоков предохранителей и реле, схемы, фотографии, номиналы и назначение цепей. Отдельно указаны предохранители прикуривателя и розеток, а также варианты оборудования автомобиля. Материал поможет быстро найти нужный элемент.
Места расположения блоков у первого и второго поколений совпадают. Возможно различие в исполнении и назначении элементов блоков предохранителей и реле. Сверяйте со своими схемами на обратной стороне защитной крышки.
Содержание
Блок в салоне
Находится в нижней части панели приборов.
| № | Описание |
|---|---|
| P/WDW -LH | Основной выключатель электрических стекло подъемников, блок автоматической блокировки электропривода стекло подъемника двери водителя, переключатель управления стекло подъемником правой задней двери, переключатель управления стекло подъемником двери переднего пассажира (для автомобилей с правосторонним управлением) |
| S/HTD | Выключатель подогрева сиденья переднего пассажира, выключатель подогрева сиденья водителя |
| RR WIPER | Электродвигатель стекло очистителей заднего стекла, многофункциональный переключатель (переключатель управления стеклоочистителями) |
| H/LP RH | Фара правая, приборная панель (включение фар) |
| IGN 2 | Выключатель устройства регулировки угла наклона фар, датчик температуры воздуха в салоне, блок управления электронными системами кузова (BCM), блок управления кондиционером, блок правления люком, левая/ правая фары, блок плавких предохранителей и реле отсека двигателя (реле системы обогрева топливного фильтра (FFHS), реле дневных ходовых огней (DRL), реле вентилятора), блок плавких предохранителей и реле дизельного двигателя (реле нагревателя PTC 2, реле нагревателя PTC 3) |
| PCU | Предупредительный датчик топливного фильтра, датчик расхода воздуха, блок управления двигателем (ECM) (при наличии механической коробки передач), блок управления трансмиссией (PCM) (при наличии автоматической коробки передач) |
| STOP LP | Выключатель стоп-сигнала, разъем канала передачи данных (DLC), реле электропривода стеклоподъемников |
| A/BAG | Модуль датчика непристёгнутого ремня безопасности, электронный блок управления системой SRS |
| HAZARD | Выключатель аварийной сигнализации, реле аварийной сигнализации |
| SAFETY P/W | Блок автоматической блокировки электропривода стекло подъемника двери водителя |
| CLUSTER | Бортовой компьютер, приборная панель (подсветка), блок управления электронными системами кузова (BCM) |
| TCU | Выключатель повышенной передачи, генератор импульсов “A”, генератор импульсов “B”, датчик скорости автомобиля |
| IGN1 | Генератор (КАППА), блок управления электрической системой рулевого управления с усилителем (EPS), блок контроля давления в шинах |
| ABS | Переключатель электронной системы стабилизации курсовой устойчивости (ESP), датчик угла поворота рулевого колеса, блок управления антиблокировочной тормозной системой (ABS), блок управления системой ESP, датчик скорости рыскания, блок плавких предохранителей и реле отсека двигателя (многоцелевой контрольный разъем) |
| IGN COIL | Катушка зажигания (КАППА), катушки зажигания №№ 1 – 4 (ГАММА), конденсатор (ГАММА) |
| B/UP LP | Переключатель режимов работы трансмиссии (ГАММА), выключатель лампы заднего хода |
| A/BAG IND | Приборная панель (освещение подушек безопасности) |
| T/SIG LP | Выключатель аварийной сигнализации |
| TAIL LP LH | Реле дневных ходовых огней (DRL), лампа освещения номерного знака, левый задний комбинированный фонарь, левая фара |
| TAIL LP RH | Фара правая, правый задний комбинированный фонарь, освещение |
| ACC | Электропривод наружных зеркал заднего вида, аудиосистема, бортовой компьютер |
| C/LIGHT | Прикуриватель |
| RR FOG LP | Реле задних противотуманных фар |
| B/A HORN | Реле противоугонной сигнализации |
| DR LOCK | Реле отпирания двери багажного отделения, реле запирания/ отпирания дверей, реле полной блокировки дверей |
| FRT FOG LP | Реле передних противотуманных фар |
| FOLDING | Переключатель управления наружными зеркалами заднего вида с электроприводом |
| S/ ROOF | Блок управления люком |
| START | Блок управления двигателем (ECM) (для автомобилей с дизельным двигателем), блок плавких предохранителей и реле отсека двигателя (реле стартера, реле противоугонной сигнализации) |
Предохранитель прикуривателя на схеме обозначен как C/LIGHT либо POWER OUTLET.
Блоки под капотом
Основной блок
Расположен в левой части моторного отсека, рядом с аккумулятором.
| № | Назначение |
|---|---|
| ВАТТ 2 | Распределительная коробка приборной панели (реле электропривода стекло подъемников, плавкие предохранители (SAFETY P/W – 15 A, HAZARD – 15 А)) |
| ВАТТ 1 | Распределительная коробка приборной панели (реле задних фонарей, плавкие предохранители (S/ROOF – 20 A, FOLDING – 10 A, DR LOCK – 20 A, STOP LP – 15 А, В/A HORN – 15 A, RR FOG LP – 10 A, FRT FOG LP – 10 А, разъем питания (ROOM – 10 A, AUDIO – 20 A)) |
| C/FAN | Реле высоких оборотов охлаждающего вентилятора, реле низких оборотов охлаждающего вентилятора |
| MAIN | Генератор, плавкие предохранители (ABS 1 – 40 A. ABS 2 – 40 A, RR HTD – 40 A, BLOWER – 40 A, MDPS – 80 A, A/CON 1 – 10 А) |
| ABS2 | Многоцелевой контрольный разъем, блок управления антиблокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| ABS 1 | Многоцелевой контрольный разъем, блок управления антиблокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| RR HTD | Реле заднего обогрева |
| BLOWER | Реле вентилятора |
| MDPS | Блок управления электронной системой стабилизации курсовой устойчивости (ESP) |
| IGN 2 | Зажигания |
| ECU A | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач), реле управления двигателем (главное реле) |
| F/PUMP | Реле топливного насоса |
| IGN 1 | Замок зажигания |
| HORN | Реле звукового сигнала |
| SNSR 1 | Датчик положения распределительного вала, электромагнитный клапан управления продувкой накопителя топливных паров, кислородный датчик (вверх, вниз по потоку), блок управления иммобилайзером, реле низких оборотов охлаждающего вентилятора, реле высоких оборотов охлаждающего вентилятора |
| ECU В | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| DRL | Заземление (блока управления электронными системами кузова (ВСМ)) |
| ECU 1 | Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач) |
| INJ | Форсунки 1-4, привод управления оборотами холостого хода, реле кондиционера, клапан управления расходом масла (ГАММА) |
| A/CON2 | Блок управления кондиционером |
| A/CON 1 | Реле кондиционера |
Дополнительный блок
Устанавливается с правой стороны подкапотного пространства на модели i20 с дизельными двигателями.
Тут могут находится элементы отвечающие за работу двигателя, такие как:
| № | Назначение |
|---|---|
| 1 | GLOW – Реле свечей предпускового подогрева, реле подогревателя воздуха |
| 2 | PTC – Реле дополнительного нагревателя |
Частые вопросы: предохранители и реле Hyundai i20 1 и 2 поколений
Где находится блок предохранителей на Hyundai i20 1 и 2 поколений?
Где искать блоки на Hyundai i20 1 и 2 поколений: Фара правая, приборная панель (включение фар); Приборная панель (освещение подушек безопасности). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Hyundai i20 1 и 2 поколений?
Найдите позицию прикуривателя в таблице на странице Hyundai i20 1 и 2 поколений (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Hyundai i20 1 и 2 поколений — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Hyundai i20 1 и 2 поколений?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Hyundai i20 1 и 2 поколений?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Hyundai i20 1 и 2 поколений?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Hyundai i20 1 и 2 поколений?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Hyundai i20 1 и 2 поколений?
Схема и таблица предохранителей Hyundai i20 1 и 2 поколений — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
