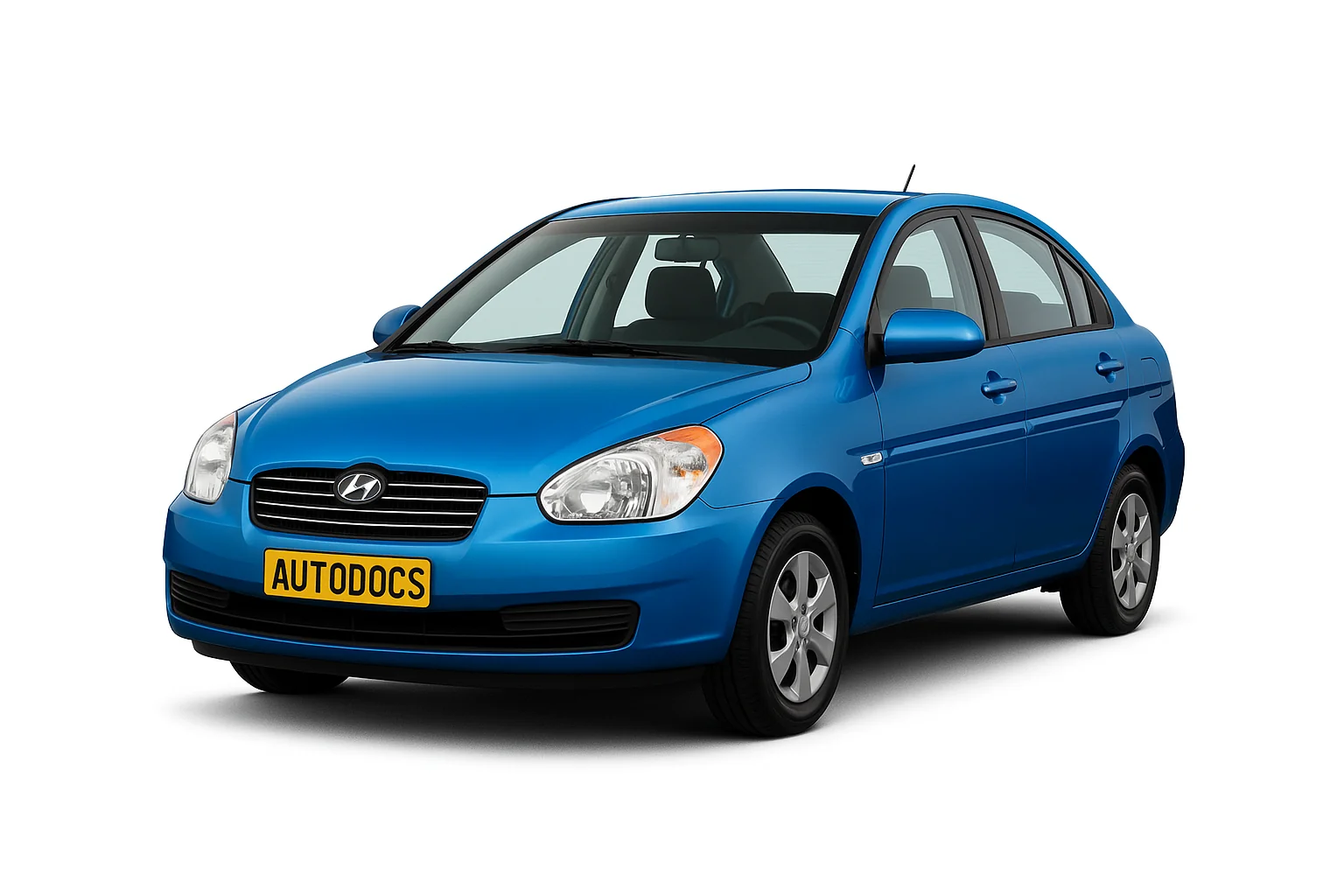

Hyundai Accent, субкомпактный автомобиль, продаётся с 1995 года и по настоящее время в 4 поколениях и поставляется по всему миру. Так же известен под названием Hyundai Verna. В нашем материале вы найдёте описание предохранителей и реле Хендай Акцент, со схемами блоков, местами их расположения и фотографиями, которые выпускались в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году (хендай акцент тагаз). Покажем предохранитель отвечающий за прикуриватель и нахождение дополнительных электронных блоков управления.
Актуальное назначение элементов в блоках может отличатся от представленного. Сверяйте со своими схемами на обратной стороне защитной крышки.
Содержание
Блоки в салоне
| № | Описание |
|---|---|
| 1 | Блок предохранителей |
| 2 | Блок реле |
| 3 | Модуль ETACS или реле обогрева заднего стекла |
| 4 | Реле заднего стеклоочистителя (хэтчбек) |
| 5 | Таймер ремня безопасности (без ETACS) |
| 6 | Реле стеклоочистителя (без ETACS) |
| 7 | Модуль открытой двери (Chime Bell) |
Блок предохранителей
Находится на левой стойке под панелью приборов, за защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Указатели поворота, выключатель заднего хода, переключатель диапазонов коробки передач, селектор АКПП |
| 2 | 10 | Комбинация приборов, ETACM (модуль системы временной задержки и управления охранной сигнализацией), резистор предварительного возбуждения, предупреждающий таймер ремня безопасности |
| 3 | 10 | Комбинация приборов |
| 4 | 15 | Подушки безопасности |
| 5 | 10 | ECM, PCM, селектор АКПП, переключатель диапазона коробки передач, датчик массового расхода воздуха, датчик скорости, лампа топливного фильтра |
| 6 | 10 | Центральный замок |
| 7 | 10 | Аварийная сигнализация, ETACM (модуль системы временной задержки и управления охранной сигнализацией) |
| 8 | 10 | Стоп-сигнал, селектор АКПП, соленоид блокировки АКПП |
| 9 | 20 | Обогрев заднего стекла |
| 10 | 10 | Блок фары, стеклоподъемники, электро корректор фар, омыватель фар, ETACM (модуль системы временной задержки и управления охранной сигнализацией), передние противотуманные фары, вентилятор теплообменника конденсатора системы кондиционирования, вентилятор охлаждения двигателя, реле топливного фильтра, омыватель заднего стекла |
| 11 | 20 | Передний стеклоочиститель и омыватель |
| 12 | 20 | Подогрев сидений |
| 13 | 10 | ABS – АБС |
| 14 | 10 | Часы, аудио, селектор АКПП |
| 15 | 15 | Прикуриватель |
| 16 | 10 | Электрические зеркала |
| 17 | 10 | Обогрев заднего стекла, обогрев зеркал |
| 18 | 20 | Задний стеклоочиститель |
За прикуриватель отвечает предохранитель номер 15 на 15А.
Блок реле
Для доступа к нему, надо убрать перчаточный ящик.
| № | Обозначение |
|---|---|
| 1 | реле электронного распределения тормозных усилий (EBD); |
| 2 | реле противотуманного света в задних фонарях; |
| 3 | главное реле системы управления двигателем (для наглядности крепление отсоединено); |
| 4 | реле головного света фар; |
| 5 | реле очистителя и омывателя ветрового стекла; |
| 6 | реле АБС; |
| 7 | реле электро стекло подъемников; |
| 8 | реле обогрева заднего стекла; |
| 9 | реле звукового сигнализатора; |
| 10 | реле указателей поворота и аварийной сигнализации. |
Блоки под капотом
Основной блок
Находится в левой части, рядом с аккумулятором.
| № | A | Назначение элементов |
|---|---|---|
| 1 | 100 | генератор |
| 2 | 50 | центральный замок, аварийная сигнализация, стоп-сигналы, обогрев заднего стекла, звуковой сигнал, освещение салона, электронный блок управления |
| 3 | 30 | габариты, головной свет – фары |
| 4 | 20 | блок управления двигателем |
| 5 | 30 | зажигание, пуск двигателя |
| 6 | 20 | вентилятор охлаждения двигателя |
| 7 | разъем электропроводки | |
| 8 | реле вентилятора отопителя | |
| 9 | реле звукового сигнала | |
| 10 | 10 | лампы освещения салона |
| 11 | 10 | аудиосистема — магнитола |
| 12 | реле №2 вентилятора кондиционера | |
| 13 | реле компрессора кондиционера | |
| 14 | реле противотуманных фар | |
| 15 | топливный насос, реле топливного насоса | |
| 16 | 15 | регулятор холостого хода, датчик положения распределительного вала |
| 17 | 10 | блок управления двигателем |
| 18 | реле вентилятора радиатора системы охлаждения двигателя | |
| 19 | 10 | включение кондиционера |
| 20 | реле №1 вентилятора тепло обменника конденсатора системы кондиционирования | |
| 21 | 10 | блок управления двигателем |
| 22 | 10 | муфта компрессора кондиционера |
| 23 | 10 | звуковой сигнал |
| 24 | 15 | предохранитель противотуманных фар |
| 25 | 10 | головной свет – левая фара |
| 26 | 10 | головной свет – правая фара |
| 27 | 10 | предохранитель правого габаритного света, освещение номерного знака |
| 28 | 10 | предохранитель левого габаритного света, реле омывателя фар |
| 29 | реле габаритов | |
| 30 | резистор предварительного возбуждения генератора | |
| 31 | реле стартера | |
| 32 | 20 | вентилятор теплообменника конденсатора системы кондиционирования |
| 33 | 30 | предохранитель стеклоподъемников |
| 34 | 30 | система ABS |
| 35 | реле постоянно включенного ближнего света фар | |
| 36 | реле топливного насоса (бензонасоса) | |
| 37 | 30 | анти блокировочная система тормозов – ABS |
| 38 | диод | |
| 39 | диод | |
| 40 | 30 | предохранитель вентилятора печки |
Дополнительный блок
Устанавливается на модели с дизельным двигателем.
| № | A | Описание |
|---|---|---|
| 1 | 80 | Реле свечей накаливания |
| 2 | 60 | Реле подогревателя (1) |
| 3 | 30 | Реле подогревателя (2) |
| 4 | 30 | Реле подогрева топливного фильтра |
