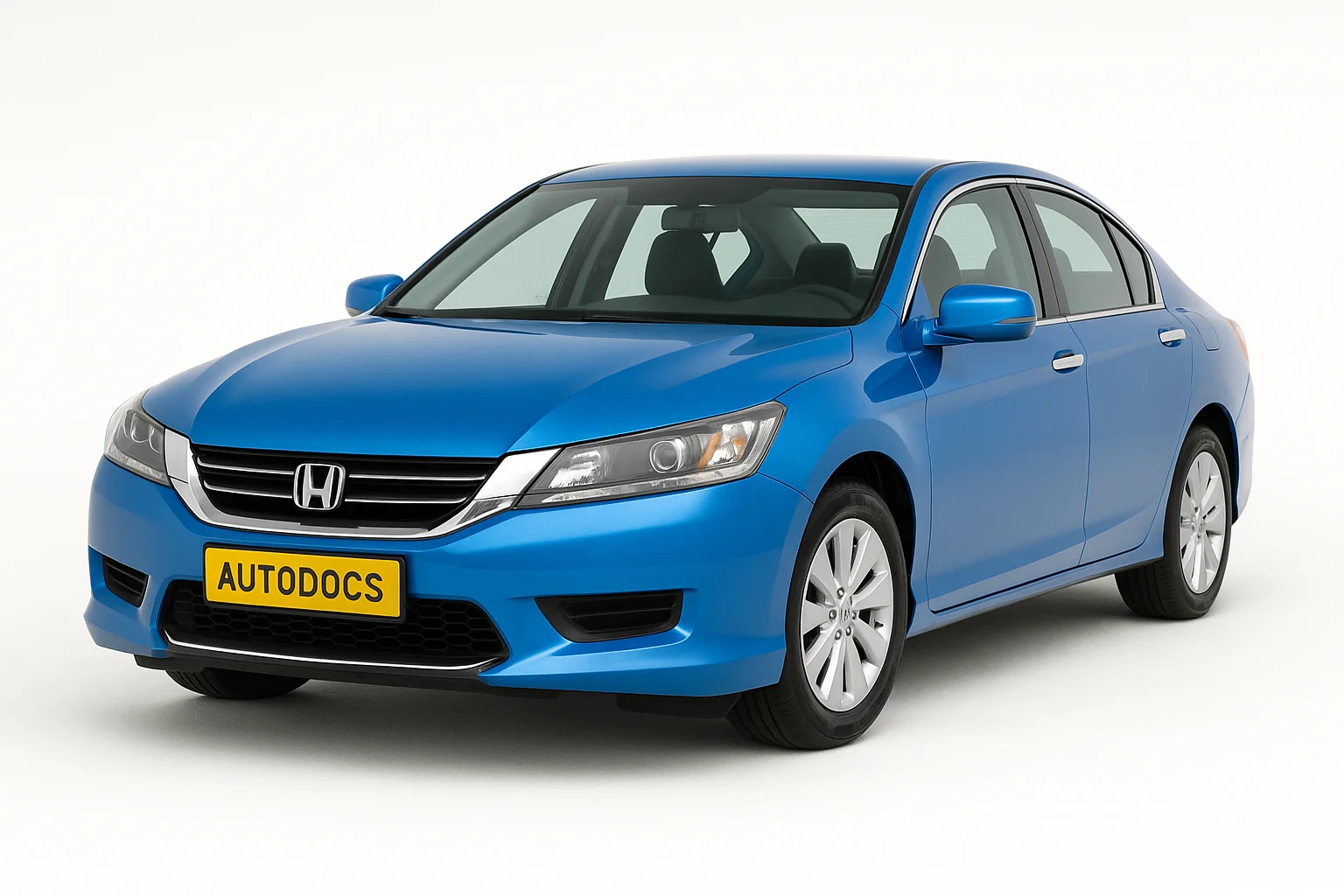

Honda Accord 9 выпускался в 2013, 2014, 2015, 2016 и 2017 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Актуальное назначение предохранителей и реле может отличатся от представленного. Сверяйте обозначение со своими схемами или иной технической документацией.
Содержание
Блок в салоне
В салоне основной блок предохранителей расположен под панелью со стороны водителя. Ниже, на стойке, будет размещена актуальная схема с обозначением для Вашего автомобиля.
| № | A | Описание |
|---|---|---|
| 1 | 7.5 | Кондиционер |
| 2 | 7.5 | Дневные ходовые огни |
| 3 | – | |
| 4 | – | |
| 5 | 7.5 | Приборная панель |
| 6 | 7.5 | Подушки безопасности |
| 7 | 7.5 | Опция |
| 8 | 10 | MISS SOL |
| 9 | 20 | Топливный насос |
| 10 | 7.5 | АБС/ VSA |
| 11 | – | |
| 12 | 7.5 | Передний стеклоочиститель |
| 13 | 15 | ACG |
| 14 | 20 | Задняя розетка питания для аксессуаров (консольный отсек) |
| 15 | 20 | Сиденье водителя с электроприводом наклона (опция) |
| 16 | 20 | Люк (опция) |
| 17 | 20 | Подогрев передних сидений (опция) |
| 18 | – | |
| 19 | 10 | Разблокировка двери со стороны пассажира |
| 20 | 10 | Отпирание задней двери со стороны водителя |
| 21 | 10 | Замок двери водителя |
| 22 | 10 | Замок двери пассажира |
| 23 | 10 | Разблокировка двери водителя |
| 24 | 10 | Подушки безопастности |
| 25 | 10 | Освещение |
| 26 | 7.5 | Замок ключа |
| 27 | 10 | Парковочные огни |
| 28 | 10 | Поясничная поддержка (опция) |
| 29 | 10 | Дальний свет правой фары |
| 30 | 15 | Омыватель |
| 31 | 10 | Система достпуа без ключа |
| 32 | 20 | Стеклоподъемник водителя |
| 33 | 20 | Стеклоподъемник переднего пассажира |
| 34 | 20 | Задний стеклоподъемник со стороны водителя |
| 35 | 20 | Стеклоподъемник со стороны заднего пассажира |
| 36 | 20 | Сдвижное сиденье водителя с электроприводом (опция) |
| 37 | 7.5 | Аксессуары (дополнительные потребители энергии) |
| 38 | – | |
| 39 | 10 | Дальний свет левой фары |
| 40 | 20 | Передняя розетка питания для аксессуаров (панель консоли) |
| 41 | 10 | Замок задней двери со стороны водителя |
| 42 | 20 | Замок дверей |
| a | 7.5 | Аудио (опция) |
| b | 20 | ACM (опция) |
| c | 15 | Обогреватели задних сидений (опция) |
| d | 20 | Усилитель премиум-класса (опция) |
| e | – | |
| f | – | |
| g | 20 | Сиденье пассажира с электроприводом наклона (опция) |
| h | 20 | Сдвижное пассажирское сиденье с электроприводом (опция) |
За прикуриватели отвечают предохранители 40 и 14 на 20А.
Блок под капотом
Под капотом главный блок с предохранителями и реле находится рядом с бачком главного тормозного цилиндра. Чтобы получить доступ к блок, нажмите надо снять крышку нажав на фиксаторы.
Сам блок предохранителей и реле будет выглядеть вот так.
Пример схемы с крышки блока
| № | Обозначение реле |
|---|---|
| R1 | ГЛАВНОЕ РЕЛЕ 1 |
| R2 | РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ |
| R3 | РЕЛЕ МОТОРА ВЕНТИЛЯТОРА |
| R4 | РЕЛЕ ЗАДНЕГО ОБОГРЕВАТЕЛЯ |
| R5 | РЕЛЕ УПРАВЛЕНИЯ ETCS |
| R6 | РЕЛЕ МУФТЫ КОМПРЕССОРА КОНДИЦИОНЕРА |
| R7 | РЕЛЕ БЛИЖНЕГО СВЕТА ФАР |
| R8 | СУБРЕЛЕ PGM-FI |
| R9 | РЕЛЕ СИГНАЛА |
| № | A | Назначение |
|---|---|---|
| 1 | 125 | Главный предохранитель (батарея) |
| 2 | Электрический усилитель рулевого управления | |
| 2 | 60 | Блок предохранителей основной 1 |
| 2 | 40 | Блок предохранителей Вариант 1 |
| 2 | Блок предохранителей основной 2 | |
| 2 | 20 | АБС/ VSA FSR |
| 2 | 40 | АБС / VSA Мотор |
| 3 | – | |
| 3 | – | |
| 3 | – | |
| 3 | – | |
| 4 | 10 | Передняя противотуманная фара (в моделях с интеллектуальной системой входа вместо выключателя зажигания есть кнопка ENGINE START/STOP) |
| 5 | 10 | Сигнал |
| 6 | 10 | Стоп-сигнал |
| 7 | 15 | FI Sub |
| 8 | 7.5 | Дневные ходовые огни |
| 9 | 15 | Катушка зажигания (IG) |
| 10 | 20 | Инжектор (4-цил.) / – (6-цил.) (Форсунки) |
| 11 | 15 | Аварийная сигнализация |
| 12 | 60 | Блок предохранителей основной 2 |
| 12 | 40 | Блок предохранителей, вариант 2 |
| 12 | 30/50 | IG Основной 1 |
| 12 | 30 | IG Main 2 (Модели с интеллектуальной системой входа) |
| 12 | 20/30 | Вспомогательный двигатель вентилятора |
| 12 | 30 | Основной ближний свет фар |
| 12 | 30 | Блок предохранителей |
| 12 | 30 | Мотор стеклоочистителя |
| 12 | 30 | Двигатель главного вентилятора |
| 12 | 30 | Стартер (Модели с интеллектуальной системой входа) |
| 13 | 40 | Задний обогреватель |
| 14 | 40 | Двигатель нагревателя |
| 15 | 15 | Система впрыска топлива |
| 16 | 10 | Зеркала с подогревом / Омыватель фар |
| 17 | 7.5 | Муфта сцепления MG |
| 18 | 15 | DBW |
| 19 | 20 | Малый свет (габариты) |
| 20 | 7.5 | Внутренний свет салона |
| 21 | 10 | Фонарь заднего хода |
| 22 | 10 | Аудио |
| 23 | 7.5 | Таймер вентилятора |
| 24 | 10 | Ближний свет правой фары |
| 25 | 10 | Ближний свет левой фары |
| 26 | 7.5 | ЭБУ ABS/VSA (с LKAS) / – (без LKAS) |
Частые вопросы: предохранители и реле Honda Accord 9 (2013–2017)
Где находится блок предохранителей на Honda Accord 9 (2013–2017)?
Где искать блоки на Honda Accord 9 (2013–2017): Приборная панель; РЕЛЕ МОТОРА ВЕНТИЛЯТОРА; Главный предохранитель (батарея); Электрический усилитель рулевого управления. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Honda Accord 9 (2013–2017)?
Найдите позицию прикуривателя в таблице на странице Honda Accord 9 (2013–2017) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Honda Accord 9 (2013–2017) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Honda Accord 9 (2013–2017)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Honda Accord 9 (2013–2017)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Honda Accord 9 (2013–2017)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Honda Accord 9 (2013–2017)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Honda Accord 9 (2013–2017)?
Схема и таблица предохранителей Honda Accord 9 (2013–2017) — на этой странице: Блок в салоне, Блок под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
