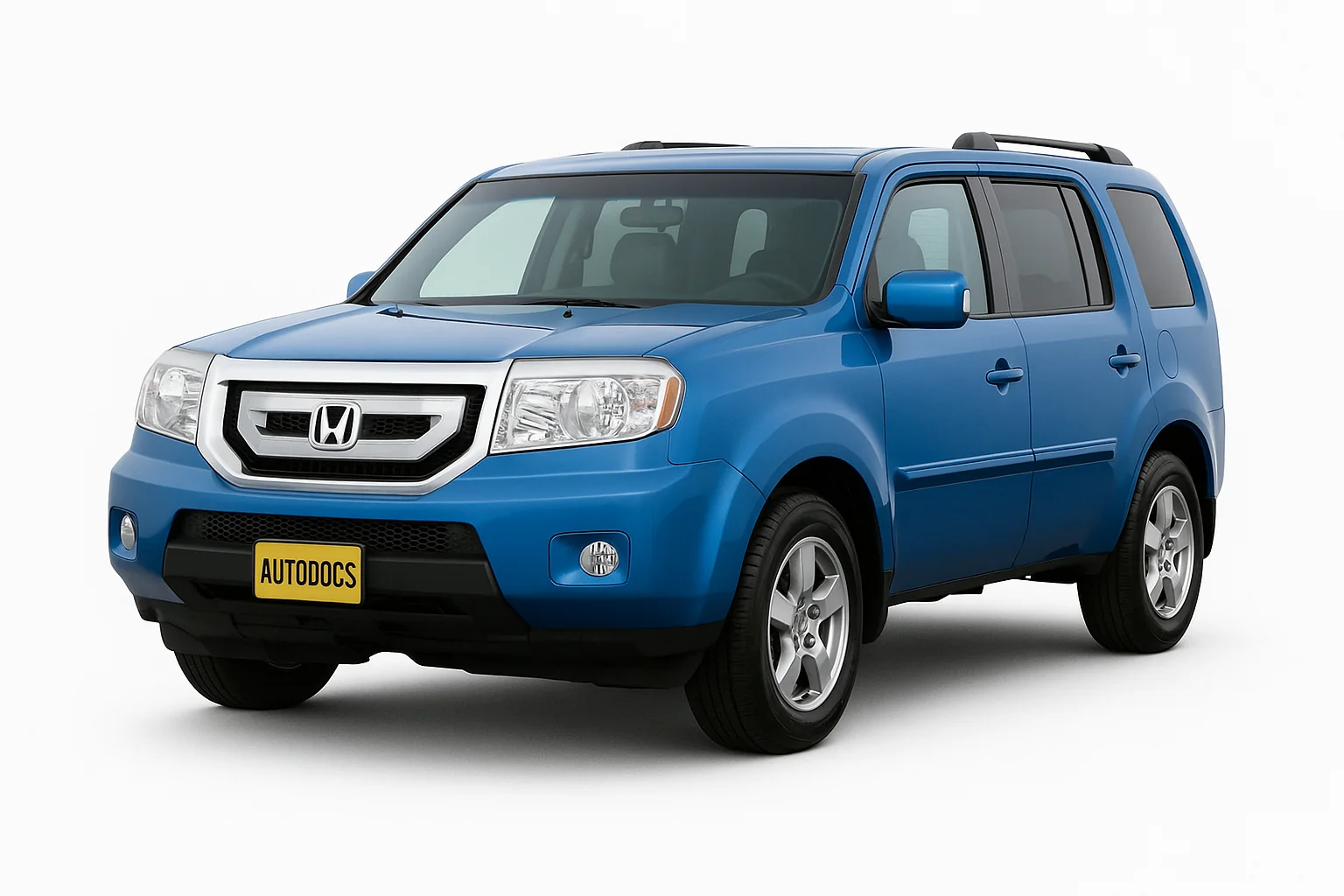

Honda Pilot 2 поколения выпускалась в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 годах с обозначением YF4 и объём двигателя 3,5 литра. За это время модель прошла рестайлинг. На рынках США и Канады кроссовер предлагался в четырёх комплектациях: LX, EX, EX-L и Touring. В данном материале вы найдёте информацию о расположении всех электронных блоков управления, детальное описание предохранителей и реле Хонда Пилот 2 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

Honda Pilot 2

Расположение блоков и назначение элементов в них может отличатся от представленного и зависит от года выпуска, уровнял электрического оснащения и региона поставки Вашего автомобиля.

Блоки в салоне

Расположение

Общая схема расположения блоков в салоне 1

Блоки в салоне Пилот 1

Описание

  1. Блок предохранителей
  2. Блок управления комбинацией приборов
  3. Реле розетки №1
  4. ’09-’10: Реле заднего отопителя
  5. ’11-’15: Реле заднего отопителя
  6. Реле розетки №2

Общая схема расположения блоков в салоне 2

Блоки в салоне

Обозначение

  1. Блок управления иммобилайзером
  2. Блок управления разъемом USB
  3. Блок управления подушками безопасности
  4. Усилитель аудиосистемы
  5. Блок управления AC инвертором
  6. Блок управления HandsFreeLink

Блок предохранителей

В салоне основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя.

Расположение блока в салоне

Схема

Схема блока в салоне

Назначение

1 7,5А Система полного привода (VTM-4), реле VTM-4
2 15А ’09-’11: Топливный насос (реле блока управления двигателем (PGM-FI №2)), блок управления иммобилайзером, блок управления двигателем (PCM)
20А ’12-’15: топливный насос (реле блока управления двигателем (PGM-FI №2)), блок управления иммобилайзером, блок управления двигателем (PCM)
3 10А Генератор, датчик электрической нагрузки (ELD), система улавливания паров бензина (EVAP), датчик положения педали тормоза, блок управления двигателем (PCM)
4 7,5А Система курсовой стабилизации (VSA), датчик рыскания / поперечного и продольного ускорения
5 15А ’09-’11: Подогрев передних сидений
6
7 10А Электропривод водительского сиденья (поясничная поддержка), блок управления автоматическим освещением
8 7,5А Блок управления автоматическим освещением, блок управления габаритными огнями и лампами заднего хода, система контроля давления в шинах (TPMS)
9 7,5А Блок управления подушками безопасности, система определения занятости сиденья переднего пассажира (ODS), индикатор отключенной подушки безопасности переднего пассажира
10 7,5А Реле активных подушек двигателя (ACM), электрохромное зеркало заднего вида, монитор в зеркале заднего вида, компасс, комбинация приборов, электропривод зеркал, электропривод сидений, лампы заднего хода, блок управления крышкой багажника, блокировка селектор коробки передач, блок управления освещением прицепа, система полного привода (VTM-4), блок управления подогревом сидений (’12-’15), блок управления автоматическим освещением (’12-’15), датчик переключения передач (’12-’15), навигация (’12-’15)
11 10А Блок управления подушками безопасности
12 10А Правая фара (дальний свет)
13 10А Левая фара (дальний свет)
14 7,5А Подсветка панели приборов, подсветка салона, освещение перчаточного ящика, подсветка подлокотника, индикатор отключенной подушки безопасности переднего пассажира (’12-’15), HFL-Navigation Voice Control Switch (’12-’15)), HFL (’12-’15), переключатель освещения салона, HomeLink
15 15А ’09-’10: Габаритные огни, освещение номерного знака, реле освещения прицепа
10А ’11-’15: Габаритные огни, освещение номерного знака, реле освещения прицепа
16 15А Правая фара (ближний свет)
17 15А Левая фара (ближний свет)
18 20А Дневные ходовые огни, блок кузовной электроники (MICU)
19 15А Габаритные огни, блок кузовной электроники (MICU), предохранители (блок предохранителей в салоне): № 14, 15
20 7,5А Система контроля давления в шинах (TPMS), задний противотуманный свет
21 20А Ближний свет, блок кузовной электроники (MICU)
22 7,5А Блок управления двигателем – PCM (VBSOL2)
23 7,5А Стартер (STRLD), блок управления двигателем (PCM)
24
25
26 20А Стеклоподъемник водителя, блок управления стеклоподъемниками (’09-’11), блок кузовной электроники в двери (MCU) (’12-’15)
27 20А Опция
28 20А Люк
29 20А Центральный замок, блок кузовной электроники (MICU)
30 20А Стеклоподъемник переднего пассажира
31 30A Усилитель аудиосистемы
32 20A Задний правый стеклоподъемник
33 20A Задний левый стеклоподъемник
34
35 10A Аудиосистема, активный круиз-контроль, реле розетки в багажном отсеке, реле розетки на центральной консоли №1 / №2, реле передней розетки, HandsFreeLink, микрофон для систем HFL/навигация/ANC (Touring), соленоид блокировки ключа зажигания, блок кузовной электроники (MICU), дисплей, разъем USB, система активного шумоподавления, интерфейсный модуль
36 10A Электропривод зеркал, AC инвертор, реле муфты компрессора кондиционера, электрохромное зеркало заднего вида/монитор в зеркале заднего вида, блок управления системами отопления – вентиляции и кондиционирования, реле подогрева передних сидений, реле управления вентилятором системы охлаждения (диод), реле переднего отопителя, реле подогрева сидений второго ряда, опциональный коннектор, блок управления стеклоподъемниками (’09-’11), реле вентилятора системы охлаждения (диод), реле заднего отопителя, блок управления климат-контролем для задних пассажиров, реле обогрева заднего стекла, реле электрооборудования прицепа, блок кузовной электроники в двери (MCU) (’12-’15)
37 7,5A Дневные ходовые огни, блок кузовной электроники (MICU)
38 30A Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блок кузовной электроники (MICU)
7,5A Стартер, замок зажигания (ST), дистанционный запуск двигателя, блок управления двигателем (PCM)

В верхней части блока могут быть установлены 3 реле.

Схема

Схема блок с реле пилот 2

Назначение

R1 Стеклоподъемники
R2 Топливный насос (PGM-FI Main 2)
R3 Стартер №1

Дополнительные элементы

Схема

Дополнительные элементы в салоне

Расшифровка

  1. ’11-’15: Реле стекла крышки багажника
  2. ’09-’10: Реле стекла крышки багажника
  3. Блок управления лампами габаритного света и заднего хода
  4. Блок управления автоматическим освещением
  5. Реле полного привода (VTM-4)
  6. Реле передней розетки
  7. Блок управления дисплеем (аудиосистема/навигация/климат-контроль)
  8. Блок управления подушками двигателя
  9. Реле дальнего света
  10. Реле противотуманного света
  11. Реле розетки в багажном отсеке
  12. Блок управлени аудиосистемой
  13. Блок управления климат-контролем
  14. Панель управления навигацией
  15. Реле зажигания (Acc Cut)
  16. Реле зажигания (IG2)
  17. Реле стартера №2

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Блоки под капотом

Описание

  1. Блок управления двигателем (PCM)
  2. Блок предохранителей и реле
  3. Блок управления системой курсовой стабилизации (VSA)
  4. Блок предохранителей

Блок предохранителей и реле

Под капотом основной блок с предохранителями и реле находится с правой стороны под защитной крышкой.

Блок под капотом

Схема

Схема блока под капотом Хонда Пилот 2

Обозначение

1 120A Главный предохранитель
2 50A Замок зажигания (BAT), стартер (реле стартера №1 & №2), предохранитель (блок предохранителей в салоне): № 23
80A Предохранители (блок предохранителей в салоне): № 5, 6, 7, 27, 28, 29, 31
3 30A ’12-’15: Блок управления AC инвертором
40A ’12-’15: Передний отопитель (реле переднего отопителя)
4 50A Предохранители (блок предохранителей в салоне): № 18, 19, 20, 21
40A Реле стеклоподъемников, предохранители (блок предохранителей в салоне): № 24, 25, 26, 30, 32, 33
5
6 30A Вентилятор кондиционера (реле вентилятора кондиционера)
7 30A Вентилятор системы охлаждения (реле вентилятора системы охлаждения)
8 30A Обогрев заднего стекла (реле обогрева заднего стекла)
9 40A ’09-’11: Передний отопитель (реле переднего отопителя)
10 20A Противотуманный свет
11 15A Дополнительное реле блока управления двигателем, передний датчик соотношения воздух/топливо (A/F), передний вторичный подогреваемый датчик кислорода (HO2S), задний датчик соотношения воздух/топливо (A/F), задний вторичный подогреваемый датчик кислорода (HO2S), система улавливания паров бензина (EVAP) (’12-’15), предохранитель (блок предохранителей в моторном отсеке): № 15
12 10A Блок управления подушками двигателя (ACM)
13 20A Электропривод сиденья переднего пассажира (наклон спинки)
14 20A Электропривод сиденья переднего пассажира (продольное перемещение)
15 7,5A Реле вентилятора кондиционера (диод)
16 20A ’09-’11: Реле дальнего света
7,5A ’12-’15: Блок управления двигателем – PCM (VBUM)
17 20A Аудиосистема, микрофон для систем HFL/навигация/ANC (Touring)
18 15A Реле катушек зажигания, катушки зажигания
19 15A Реле блока управления двигателем (PGM-FI) №1: датчик положения коленчатого вала (CKP), датчик положения распредвала (CMP), реле дроссельной заслонки (ETCS), форсунки, датчик массового расхода воздуха (MAF), блок управления двигателем – PCM, реле блока управления двигателем (PGM-FI) №2 (топливный насос)
20 7,5A Муфта компрессора кондиционера (реле муфты компрессора кондиционера)
21 15A Реле дроссельной заслонки (ETCS)
22 10A ’09-’11: Освещение салона, освещение багажного отсека, подсветка зеркал в солнцезащитных козырьках, лампы в дверях, опциональный коннектор, HomeLink Unit, подсветка замка зажигания
7,5A ’12-’15: Освещение салона, освещение багажного отсека, подсветка зеркал в солнцезащитных козырьках, лампы в дверях, опциональный коннектор, HomeLink Unit, подсветка замка зажигания
23 10A Дисплей, диагностический разъем (DLC), комбинация приборов, HandsFreeLink, электропривод зеркал, электропривод сидений, блок управления электроприводом крышки багажника, блок управления стеклоподъемниками (’09-’11), развлекательная система для задних пассажиров, навигация, аудиосистема, система активного шумоподавления(’12-’15), микрофон для систем HFL-навигация-ANC (’12-’15), блок управления иммобилайзером (’12-’15) блок кузовной электроники в двери (MCU) (’12-’15), разъем USB (’12-’15)
Реле
R1 Управление вентилятором
R2 Подушки двигателя (ACM)
R3 Дополнительное реле блока управления двигателем (PGM-FI Sub)
R4 Катушки зажигания
R5 Вентилятор кондиционера
R6 Передний отопитель
R7 Обогрев заднего стекла
R8 Муфта компрессора кондиционера
R9 Вентилятор системы охлаждения
R10 Дроссельная заслонка (ETCS)
R11 Блок управления двигателем (PGM-FI Main №1)

Блок предохранителей

Ещё один блок с предохранителями установлен рядом с аккумулятором. Так же закрыт защитной крышкой.

Блок под капотом

Сверяйте назначение элементов со своими схемами на крышке блоков.

Пример схемы с крышки блока

Пример схема с крышки блока

Схема

Схема блока под капотом

Расшифровка

1 40A Электропривод крышки багажника
2 20A Система полного привода (VTM-4)
3 30A Предохранители (блок предохранителей в багажном отсеке): № 1, 2, 3, 4
4 40A Система курсовой стабилизации (VSA)
5 30A Реле заднего отопителя
6 30A Система курсовой стабилизации (VSA)
7 15A Указатели поворота /аварийная сигнализация, блок кузовной электроники (MICU)
8 20A Электропривод закрывания крышки багажника
9 20A Электропривод водительского сиденья (наклон спинки, регулировка по высоте)
10 20A Электропривод водительского сиденья (продольное перемещение)
11 20A Датчик положения педали тормоза, лампы стоп-сигнала, дополнительный стоп-сигнал, блок кузовной электроники (MICU), блок управления двигателем (PCM), блок управления прицепом, тормозная система прицепа
12 15A Розетка на центральной консоли №2
13 10A Задний стеклоочиститель
14 20A Тормозная система прицепа
15 20A AC инвертор, блок управления подогревом сидений (’12-’15)
16 15A Розетка на центральной консоли №1
17 20A Система подзарядки аккумуляторной батареи прицепа
18 15A Передняя розетка (прикуриватель)
19 15A Розетка в багажном отсеке
20 20A Стекло крышки багажника
21 15A Подогрев задних сидений
22 30A Омыватель фар
Relay
R1 Задний стеклоочиститель №1 (вперед)
R2 Задний стеклоочиститель №2 (назад)
R3

За работу прикуривателей отвечают предохранители под номерами 12, 16, 18 и 19.

Блоки в багажнике

Расположение

Общая схема расположения блоков в багажном отсеке

Схема блоков в баганике

Назначение

  1. Блок управления электроприводом крышки багажника
  2. Блок управления компасом
  3. Электропривод крышки багажника
  4. Блок управления освещением прицепа
  5. Блок управления полным приводом (VTM-4)
  6. Блок предохранителей

Блок предохранителей

Данный блок находится с левой стороны, для доступа надо убрать защитную крышку.

Схема

Блок в багажнике

Описание

1 7,5А Указатели поворота/ аварийная сигнализация прицепа
2 7,5А Лампы заднего хода прицепа
3 7,5А Лампы стоп-сигнала прицепа
4 20А Габаритные огни прицепа
Реле
R1 Зажигание (прицеп)
R2 Освещение прицепа
