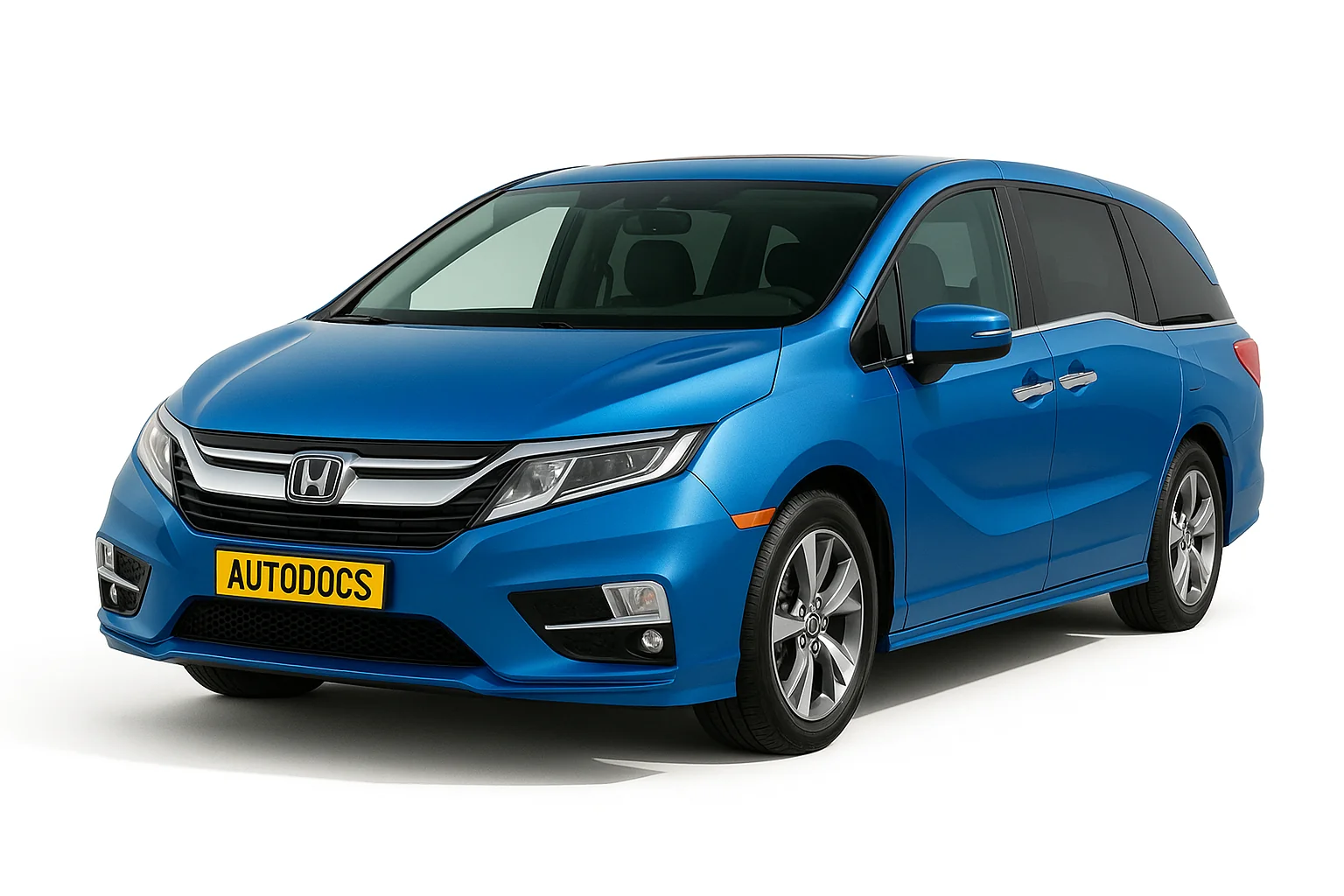

Honda Odyssey 5 выпускался в 2018, 2019, 2020, 2021, 2022 и 2023 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Блоки в салоне
Блоки со стороны водителя
Под панелью приборов, со стороны водителя, находятся два блока с предохранителями (Блок А и Блок B).
Блок предохранителей А
| № | A | Описание |
|---|---|---|
| 1 | 30 | DC/DC2 |
| 1 | 30 | DC/DC1 |
| 1 | — | |
| 1 | 50 | Блок предохранителей Main 1 |
| 1 | 50 | Блок предохранителей Main 2 |
| 1 | 50 | Задний блок предохранителей Main 1 |
| 1 | 50 | Задний блок предохранителей Main 2 |
| 1 | 60 | Вакуум (опционально) |
| 2 | 30 | Зажигание главное |
| 3 | 30 | Розетка (прикуриватель) |
| 4 | 30 | Зажигание главное 2 |
| 5 | — | |
| 6 | 30 | Задний вентилятор |
| 7 | 20 | Аудио усилитель 2 (дополнительно) |
| 8 | 20 | Аудио усилитель 1 (дополнительно) |
| 9 | 40 | Задний обогреватель |
| 10 | — | |
| 11 | 15 | Обогрев лобового стекла (опционально) |
| 12 | 10 | BMS |
| 13 | 30 | Аудио усилитель 3 (дополнительно) |
| 14 | — | |
| 15 | — | |
| 16 | 40 | VSA Мотор |
| 17 | 40 | Передний вентилятор |
| 18 | — | |
| 19 | 10 | Сигнал |
| 20 | — | |
| 21 | 20 | Розетка для аксессуаров 3-го ряда (дополнительно) |
| 22 | 10 | Электронное управление трансмиссией |
| 23 | 10 | VBUM |
| 24 | 40 | VSA |
За передний прикуриватель отвечает предохранитель номер 3.
Блок предохранителей В
| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Приборы |
| 2 | 10 | Стартер (дополнительно) |
| 3 | 10 | Опция |
| 4 | — | |
| 5 | — | |
| 6 | 20 | Люк (опционально) |
| 7 | — | |
| 8 | 10 | Задний блок предохранителей |
| 9 | 15 | Зажигание |
| 10 | 10 | Замок двери заднего пассажира |
| 11 | 10 | Замок двери водителя |
| 12 | 10 | Замок двери переднего пассажира |
| 13 | 10 | Разблокировка двери переднего пассажира |
| 14 | 10 | Разблокировка двери водителя |
| 15 | 10 | Задний стеклоочиститель |
| 16 | 10 | SMART |
| 17 | 20 | Сиденье водителя с электроприводом наклона |
| 18 | 10 | Рулевое колесо с подогревом (опционально) |
| 19 | 20 | Сиденье переднего пассажира с электроприводом наклона |
| 20 | 10 | SRS |
| 21 | 20 | Топливный насос |
| 22 | 20 | Передняя розетка для аксессуаров |
| 23 | 10 | Дальний свет левой фары |
| 24 | 10 | Дальний свет правой фары |
| 25 | 20 | Стеклоподъемник водителя |
| 26 | 10 | Отпирание двери заднего пассажира |
| 27 | 10 | ACC |
| 28 | 10 | SRS2 |
| 29 | 10 | Поясничная опора водительского сиденья с электроприводом (опция) |
| 30 | 20 | Сдвижное сиденье переднего пассажира с электроприводом |
| 31 | 20 | Сдвижное сиденье водителя с электроприводом |
| 32 | 10 | Замок задней двери (дополнительно) |
| 33 | — | |
| 34 | 15 | ACG |
| 35 | 10 | Дневные ходовые огни |
| 36 | 10 | Кондиционер |
| 37 | 15/20 | Радио |
| 38 | 20 | Дверной замок Основной |
| 39 | 20 | Стеклоподъемник переднего пассажира |
Блок со стороны пассажира
С правой стороны, под панелью приборов, на стойке расположен ещё одни блок с предохранителями.
| № | A | Назначение |
|---|---|---|
| a | 10 | Приборы |
| b | 10 | VSA |
| c | 10 | ACG |
| d | 10 | Body Control Module |
| e | — | |
| f | 10 | Задний ход |
| g | 10 | ACC |
Блоки под капотом
Блок предохранителей и реле
Находится под капотом с правой стороны и закрыт защитной крышкой. Выглядеть будет он примерно вот так.
В верхнем ряду, посередине реле вентилятора.
Сверяйте информацию со своими схемами.
| № | A | Расшифровка |
|---|---|---|
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | 10 | IG1 VB SOL |
| 5 | 5 | VSA/ABS |
| 6 | 30 | Щетка стеклоочистителя |
| 7 | 15 | IG1 DBW |
| 8 | 15 | TCU |
| 9 | 15 | IGP1 |
| 10 | 30 | Вспомогательный двигатель вентилятора |
| 11 | 30 | Задний стеклоподъемник со стороны водителя |
| 12 | 30 | Катушка зажигания/ форсунка |
| 13 | 10 | TCU 2 |
| 14 | 10 | TCU 3 |
| 15 | 30 | PDM LT2 |
| 16 | 30 | ST CUT |
| 17 | 10 | Привод электро решёток радиатора |
| 18 | 10 | Задний ход |
| 19 | 10 | Стоп |
| 20 | 30 | PDM LT1 |
| 21 | 30 | Стеклоподъемник со стороны заднего пассажира |
| 22 | 20 | ACM |
| 23 | 15 | Аварийная сигнализация |
| 24 | 15 | Омыватель |
| 25 | 30 | Двигатель главного вентилятора |
| 26 | 5 | STRLD |
| 27 | 5 | IGPS |
| 28 | 10 | Стоп |
| 29 | 10 | Ближний свет правой фары |
| 30 | 10 | Ближний свет левой фары |
| 31 | 20 | Инжектор |
| 32 | 15 | Катушка зажигания |
| 33 | 5 | FET-модуль |
Силовой блок предохранителей
На плюсовой клемме аккумуляторной батареи, установлен главный силовой блок выполненный в виде плавких вставок высокой мощности.
| № | A | Описание |
|---|---|---|
| a | 150 | Батарея |
| b | 70 | FET |
| c | 70 | R/B Main 1 |
| d | 70 | R/B Main 2 |
| e | 70 | EPS |
| f | 60 | VAC |
Блок в багажнике
Он находится с правой стороны багажного отсека, так же закрыт защитной крышкой.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Замок задней двери со стороны водителя |
| 2 | 20 | Доводчик сдвижной двери со стороны пассажира с электроприводом (дополнительно) |
| 3 | 20 | Электродвигатель доводчика крышки багажника (дополнительно) |
| 4 | 20 | Розетка для принадлежностей в багажном отделении |
| 5 | 10 | Лючок топливного бака |
| 6 | — | |
| 7 | 20 | Доводчик сдвижной двери с электроприводом со стороны водителя (дополнительно) |
| 8 | — | |
| 9 | — | |
| 10 | — | |
| 11 | — | |
| 12 | — | |
| 13 | — | |
| 14 | 30 | Электродвигатель сдвижной двери со стороны пассажира (дополнительно) |
| 15 | — | |
| 16 | 40 | Электродвигатель задней двери (дополнительно) |
| 17 | — | |
| 18 | — | |
| 19 | 30 | Электродвигатель сдвижной двери со стороны водителя (дополнительно) |
Частые вопросы: предохранители и реле Honda Odyssey 5 (2018–2023)
Где находится блок предохранителей на Honda Odyssey 5 (2018–2023)?
Где искать блоки на Honda Odyssey 5 (2018–2023): VSA Мотор; Рулевое колесо с подогревом (опционально); Электродвигатель доводчика крышки багажника (дополнительно). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Honda Odyssey 5 (2018–2023)?
Найдите позицию прикуривателя в таблице на странице Honda Odyssey 5 (2018–2023) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Honda Odyssey 5 (2018–2023) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Honda Odyssey 5 (2018–2023)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Honda Odyssey 5 (2018–2023)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Honda Odyssey 5 (2018–2023)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Honda Odyssey 5 (2018–2023)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Honda Odyssey 5 (2018–2023)?
Схема и таблица предохранителей Honda Odyssey 5 (2018–2023) — на этой странице: Блоки в салоне, Блоки под капотом, Блок в багажнике. Сохраните страницу — номиналы соответствуют штатной комплектации.
