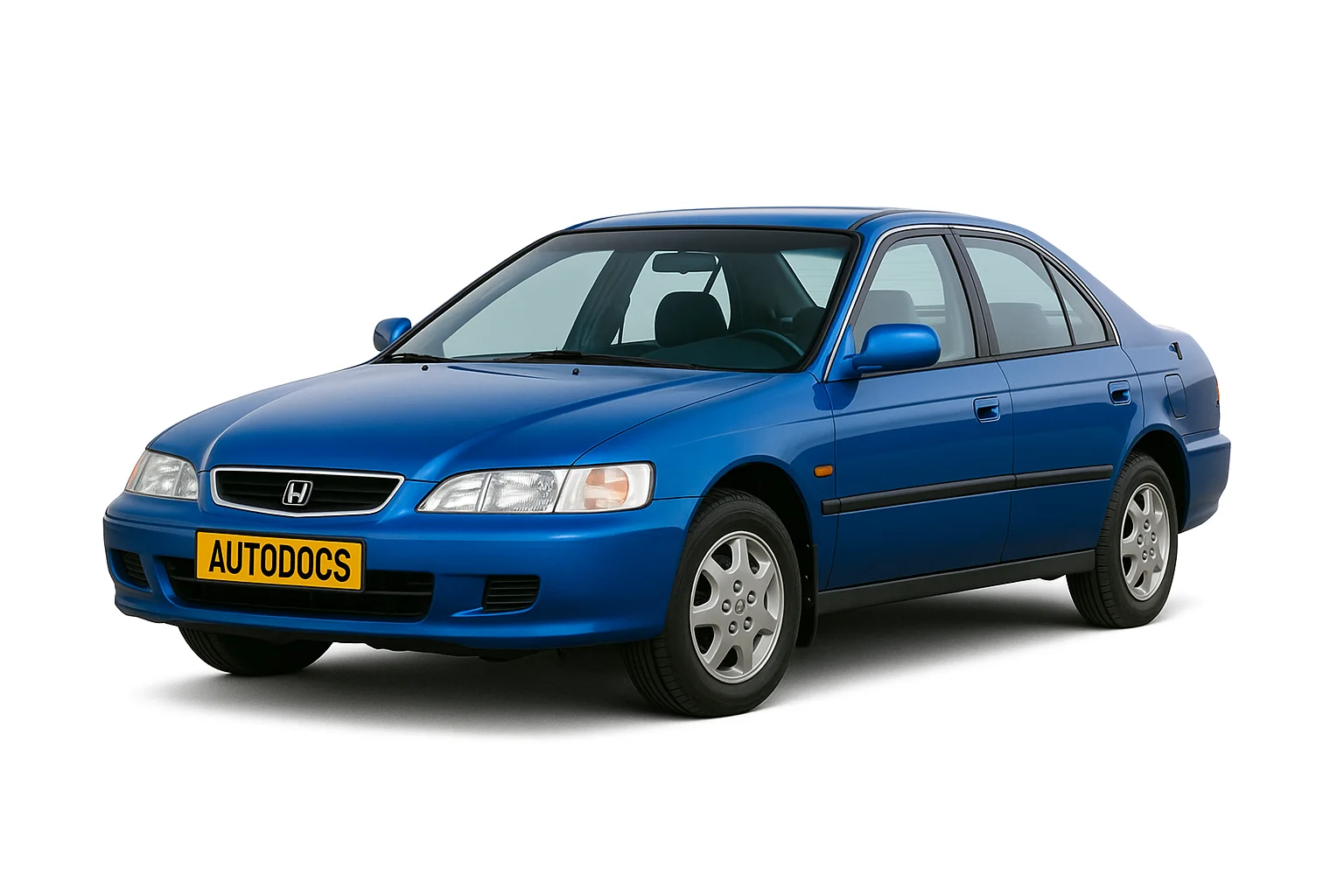

Honda Accord 6 выпускалась в 1997, 1998, 1999, 2000, 2001 и 2002 годах. В некоторых странах модель известна как Honda Torneo. В статье рассмотрены расположение электронных блоков, блоков предохранителей и реле Honda Accord 6, схемы, номиналы и назначение цепей, а также фотографии блоков в салоне и под капотом. Отдельно указан предохранитель прикуривателя. Конкретная конфигурация зависит от комплектации автомобиля.
Модели для рынков Европы, Японии и США имели совершенно разные кузова и некоторые другие отличия. Поэтому и назначение элементов может отличатся от представленного. Сверяйте информацию со своими схемами на крышке блоков.
Содержание
Реклама
Блоки в салоне
Расположение
| № | Описание |
|---|---|
| 1 | Блок предохранителей №1 |
| 2 | 2.3L: Блок управления системой |
| 3 | Блок кузовной электроники со стороны водителя (MICU) |
| 4 | Реле закрытия люка |
| 5 | Реле открытия люка |
| 6 | Реле блока управления двигателем |
| 7 | Блок управления круиз-контролем |
| 8 | Блок управления дневными ходовыми огнями |
| 9 | M/T: Блок управления двигателем (ECM) A/T: Блок управления двигателем и коробкой передач (PCM) |
| 10 | Блок управления подушками безопасности (SRS) |
Дополнительные блоки
| № | Обозначение |
|---|---|
| 1 | Блок предохранителей №2 |
| 2 | Реле прерывания дальнего света (дневные ходовые огни) 2.3L: Реле датчика соотношения воздух-топливо (A/F) (ULEV) |
| 3 | Реле габаритных огней |
| 4 | Ресивер иммобилайзера |
Реклама
Блок предохранителей №1
В салоне, в левом торце приборной панели, за защитной крышкой, находится первый блок предохранителей.
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Топливный насос, реле блока управления двигателем, блок управления подушками безопасности (SRS) |
| 2 | 10 | Блок управления подушками безопасности (SRS) |
| 3 | 7.5 | Панель управления кондиционером, воздушная заслонка, панель управления отопителем, вентиляторы, реле обогрева заднего стекла, подогрев сидений |
| 4 | 7.5 | Блок управления ABS или ABS/TCS или VSA, электропривод зеркал, обогрев зеркал |
| 5 | 7.5 | Блок управления подушками безопасности (DRL) |
| 6 | 15 | Система зарядки, круиз-контроль, блок управления электрогидравлическими подушками двигателя, комбинация приборов, система улавливания паров бензина (EVAP), блок управления вентилятором системы охлаждения (V6), датчик скорости (VSS) (M/T), блок управления двигателем (ECM/PCM), датчик электрической нагрузки (ELD), подогреваемые датчики кислорода (HO2S) |
| 7 | 7.5 | Стеклоочиститель и омыватель, система определения занятости сиденья переднего пассажира (OPDS), блок управления подушками безопасности (SRS), блок кузовной электроники со стороны водителя (MICU) |
| 10 | Задний стеклоочиститель и омыватель, реле стеклоподъемников, реле открывания/закрывания люка | |
| 8 | 7.5 | Реле розетки , опциональный разъем R, TV-тюнер, блокировка селектора коробки передач (A/T) |
| 9 | 7.5 | Лампы заднего хода, датчик исправности ламп стоп-сигналов, часы, блок кузовной электроники со стороны водителя/пассажира (MICU), индикатор дневных ходовых огней, комбинация приборов, противоугонная система, блокировка селектора коробки передач (A/T), разъем для подключения прицепа (освещение) |
| 10 | Лампы заднего хода, комбинация приборов, датчик низкого уровня тормозной жидкости, система преднатяжения ремней безопасности, блок кузовной электроники со стороны водителя/пассажира (MICU) | |
| 10 | 7.5 | Реле аварийной сигнализации и указателей поворота |
| 11 | 15 | Катушка зажигания |
| 12 | 30 | Стеклоочиститель, омыватель лобового стекла (купе), блок кузовной электроники со стороны водителя (MICU) (купе) |
| 13 | 7.5 | Стартер, блок управления двигателем (ECM/PCM), реле блока управления двигателем |
С обратной стороны блока могут крепится некоторые реле.
| № | Расшифровка |
|---|---|
| 1 | R1 – Стартер |
| 2 | R2 – А/Т Лампы заднего хода |
| 3 | R3 – Аварийная сигнализация и указатели поворота |
Блок предохранителей №2
В левом торце приборной панели, за защитной крышкой, находится второй блок предохранителей. Выглядеть будет он примерно вот так.
| № | A | Описание |
|---|---|---|
| 1 | 30 | Люк |
| 2 | 20 | Электропривод сиденья (продольное перемещение, регулировка по высоте, наклон спинки) |
| 20 | Усилитель аудиосистемы | |
| 3 | 20 | Электропривод сиденья (продольное перемещение) |
| 4 | 20 | Электропривод сиденья (продольное перемещение, регулировка по высоте) |
| 5 | 20 | Электропривод сиденья (наклон спинки) |
| 20 | Передний противотуманный свет | |
| 6 | 10 | Блок управления дневными ходовыми огнями (DRL) |
| 20 | Реле кислородного датчика (ULEV) | |
| 7 | 20 | Задний левый стеклоподъемник, реле открытия/закрытия люка |
| 8 | 20 | Стеклоподъемник переднего пассажира |
| 9 | 20 | Розетка/ прикуриватель, аудиосистема |
| 15 | Розетка/ прикуриватель, аудиосистема | |
| 10 | 10 | Седан: Габаритные огни, освещение номерного знака, подсветка панели приборов, подсветка салона, часы, освещение перчаточного ящика, разъем для подключения прицепа (освещение), блок кузовной электроники со стороны водителя (MICU) |
| 15 | Coupe: Габаритные огни, освещение номерного знака, подсветка панели приборов, подсветка салона, часы, освещение перчаточного ящика, разъем для подключения прицепа (освещение), блок кузовной электроники со стороны водителя (MICU) | |
| 11 | 7.5 | Освещение салона, лампы в дверях, освещение багажного отсека |
| 12 | 20 | Центральный замок, блок кузовной электроники со стороны водителя (MICU) |
| 13 | 7.5 | Блок управления климат-контролем, часы, комбинация приборов, панель управления отопителем, блок кузовной электроники со стороны водителя/пассажира (MICU), блок управления двигателем (ECM/PCM), индикатор противоугонной системы, TV-тюнер, блок управления навигацией |
| 14 | 7.5 | Блок управления ABS или ABS/TCS или VSA |
| 15 | 20 | Стеклоподъемник водителя, блок кузовной электроники со стороны водителя (MICU) |
| 16 | 20 | Задний правый стеклоподъемник |
Реклама
За работу прикуривателя отвечает предохранитель номер 9.
С обратной стороны блока могут так же находится несколько реле.
| № | Обозначение |
|---|---|
| 1 | R1 – Стеклоподъемники |
| 2 | R2 – Розетка |
| 3 | R3 – Обогрев заднего стекла |
Блоки под капотом
Расположение
| № | Назначение |
|---|---|
| 1 | Блок реле |
| 2 | Блок предохранителей и реле |
| 3 | Реле стеклоочистителя |
Реклама
Блок реле
| № | Расшифровка |
|---|---|
| R1 | Насос ABS |
| R2 | TCS или VSA |
| Подогрев сидений | |
| R3 | ABS Fail-Safe |
Блок предохранителей и реле
Главный блок с предохранителями и реле находится, под капотом с правой стороны.
| № | A | Описание |
|---|---|---|
| 41 | 100 | Аккумуляторная батарея |
| 42 | 50 | Замок зажигания |
| 43 | 20 | Правая фара (дальний/ ближний свет), блок управления дневными ходовыми огнями (DRL) |
| 44 | – | |
| 45 | 20 | Левая фара (дальний/ ближний свет), блок управления дневными ходовыми огнями (DRL), реле прерывания дальнего света, индикатор дальнего света |
| 46 | 15 | Диагностический разъем (DLC), реле блока управления двигателем PGM-FI |
| 47 | 20 | Лампы стоп-сигнала, блок управления ABS/VSA, блок управления круиз-контролем, реле звукового сигнала, подсветка замка зажигания, соленоид блокировки ключа зажигания (A/T), блок управления двигателем (ECM/PCM) |
| 15 | Лампы стоп-сигнала, блок управления ABS, дополнительный стоп-сигнал, реле звукового сигнала, подсветка замка зажигания, соленоид блокировки ключа зажигания (A/T), блок управления двигателем (ECM/PCM), датчик низкого уровня тормозной жидкости, блок кузовной электроники со стороны водителя (MICU) | |
| 48 | 20 | Блок управления ABS или ABS/TCS или VSA |
| 49 | 15 | Реле аварийной сигнализации и указателей поворота |
| 10 | Реле аварийной сигнализации и указателей поворота | |
| 50 | 30 | Реле насоса ABS, предохранитель (блок предохранителей в салоне №2): 14 |
| 51 | 40 | Реле стеклоподъемников, предохранитель (блок предохранителей в салоне №2): 1, 7, 8, 15, 16 |
| 52 | 20 | Реле TCS |
| 53 | 40 | Реле обогрева заднего стекла |
| 30 | Реле обогрева заднего стекла | |
| 54 | 40 | Предохранители (блок предохранителей в салоне №2): No. 9, 10, 11, 12, 13 |
| 55 | 40 | Предохранители (блок предохранителей в салоне №2): No. 2, 3, 4, 5, 6 |
| 30 | Предохранители (блок предохранителей в салоне №2): No. 3, 5 | |
| 56 | 40 | Реле отопителя |
| 57 | 20 | Вентилятор системы охлаждения двигателя |
| 58 | 20 | Муфта компрессора кондиционера, вентилятор кондиционера, блок управления вентилятором системы охлаждения двигателя (V6) |
| 59 | 20 | Подогрев сидений |
| 20 | VSA | |
| Реле | ||
| R1 | Фара №1 | |
| R2 | Фара №2 | |
| R3 | Звуковой сигнал | |
| R4 | Вентилятор кондиционера | |
| R5 | Отопитель | |
| R6 | Вентилятор системы охлаждения двигателя | |
| R7 | Муфта компрессора кондиционера | |
