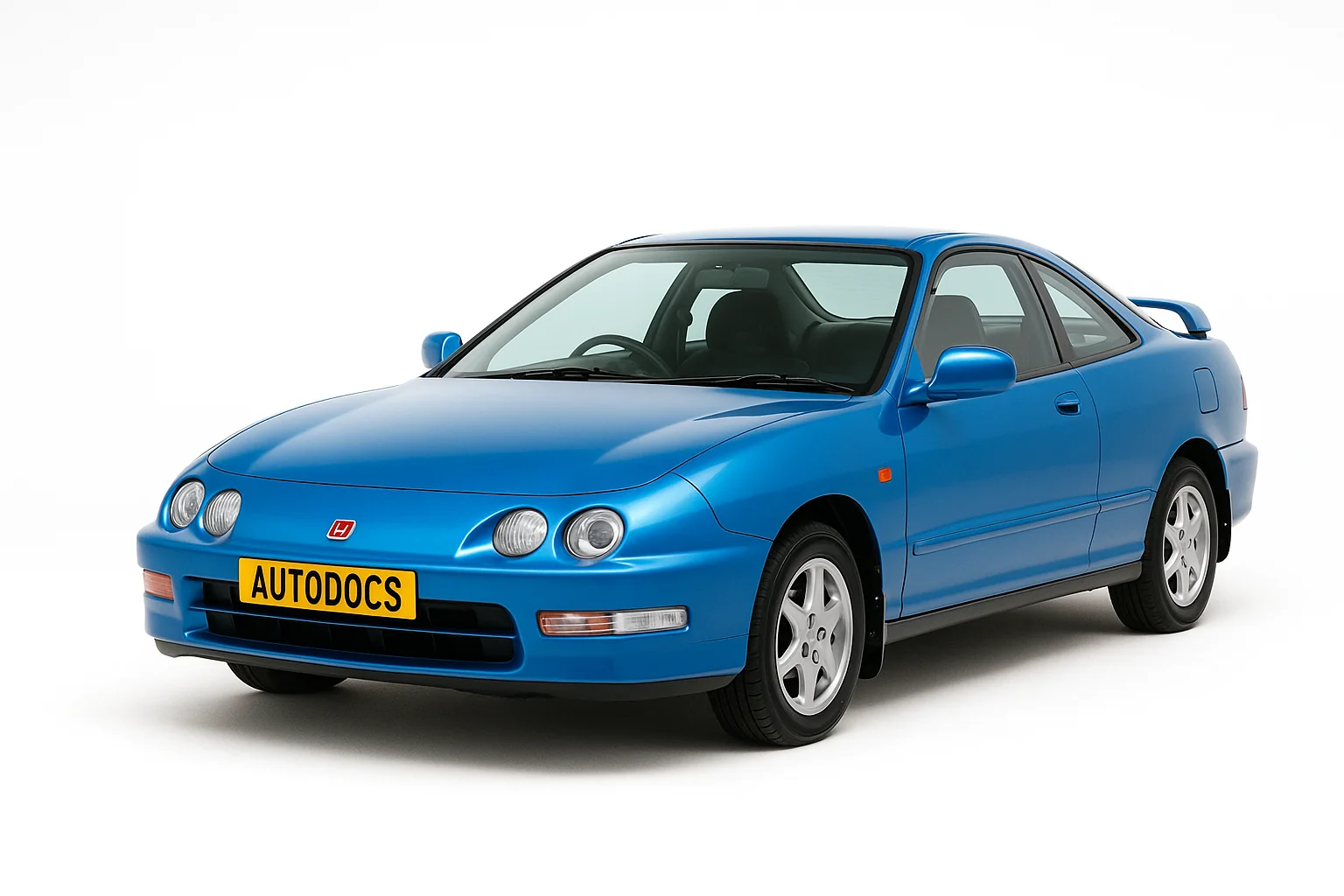

Honda Integra 3 поколения выпускалась в 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах в кузовах седан и двухдверный хэтчбек. За это время модель прошла рестайлинг. В статье рассмотрены расположение блоков предохранителей и реле Honda Integra 3, схемы, номиналы и назначение цепей, а также фотографии блоков в салоне и под капотом. Отдельно указан предохранитель прикуривателя.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, уровня электрического оснащения и региона поставки Вашего автомобиля.
Реклама
Блок в салоне
В салоне основной блок с предохранителями и реле находится в нижней части панели приборов, со стороны водителя.
Для доступа надо убрать защитную крышку.
Вариант 1
| № | A | Обозначение |
|---|---|---|
| 1 | 30 | Привод люка на крыше |
| 2 | — | |
| 3 | 7.5 | Встроенный блок управления, плафон освещения, освещение багажника/ грузового отсека, разъем канала передачи данных (DLC), дополнительный разъем «A» |
| 4 | 20 | Электродвигатель правого заднего стеклоподъемника |
| 5 | 20 | Электродвигатель правого переднего стеклоподъемника, блок управления стеклоподъемником (del Sol) |
| 20 | Левый передний электро стеклоподъемник | |
| 6 | 20 | Блок управления дверным замком с электроприводом |
| 7 | 20 | Левый задний электродвигатель стеклоподъемника, блок управления электро стеклоподъемником |
| 8 | 20 | Переключатель/ электродвигатель левого переднего стеклоподъемника, блок управления стеклоподъемником |
| 20 | Электродвигатель правого переднего стеклоподъемника | |
| 9 | 10 | Правая фара дальнего света, резистор дневных ходовых огней |
| 10 | 10 | Левая фара дальнего света, индикатор дальнего света, резистор дневных ходовых огней |
| 11 | 10 | Вспомогательное реле света |
| 12 | 15 | PGM-FI, генератор переменного тока, круиз-контроль, приборная панель, блок определения электрической нагрузки (ELD), датчик скорости автомобиля (VSS) |
| 13 | 7.5 | Зеркала с электроприводом, антиблокировочная тормозная система, подача воздуха, реле электро вентилятора, реле обогревателя заднего стекла, реле вентилятора радиатора, реле вентилятора конденсатора |
| 14 | 20 | Реле открывания/ закрывания люка, электродвигатель омывателя ветрового стекла, электродвигатель омывателя заднего стекла, встроенный блок управления, электродвигатель стеклоочистителя, электродвигатель стеклоочистителя заднего стекла, реле стеклоподъемника |
| 15 | 10 | Часы, датчики в сборе, аварийный выключатель, фонари заднего хода, система блокировки, встроенный блок управления, индикатор не запирания крыши, соленоид блокировки переключения передач, переключатель положения коробки передач, главный переключатель |
| 16 | 7.5 | Блок управления дневными ходовыми огнями, дополнительный разъем «C» |
| 17 | 10 | Блок управления дневными ходовыми огнями, дополнительный разъем «B» |
| 18 | 7.5 | PGM-FI, встроенный блок управления, модуль управления двигателем (ECM) |
| 19 | 10 | Подсветка приборной панели, сигнал затемнения, габаритные огни, задние фонари, подсветка номерного знака, подсветка консоли, дополнительный разъем «D» |
| 20 | — | |
| 21 | 10 | Правая фара ближнего света, выключатель дополнительного освещения (del Sol) |
| 22 | 10 | Левая фара ближнего света |
| 23 | 15 | Стерео-радио/ кассета или проигрыватель компакт-дисков, прикуриватель , дополнительный разъем «E» |
| 24 | 15 | PGM-FI, генератор, круиз-контроль, приборная панель, блок управления SRS, датчик скорости автомобиля (VSS) |
| 25 | ||
| Реле | ||
| R1 | Power Window | |
| R2 | Стеклоподъемник кроме ’94–’95: Указатель поворота | |
Реклама
За прикуриватель отвечает предохранитель номер 23.
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 20 | Электропривод сидений (продольное перемещение, регулировка по высоте) |
| 2 | 20 | Электропривод сидений (наклон спинки), подогрев сидений |
| 3 | 10 | Задний стеклоочиститель, противоугонная система |
| 4 | 10 | Правая фара (дальний свет), дневные ходовые огни, блок кузовной электроники (ICU) |
| 5 | 10 | Левая фара (дальний свет), дневные ходовые огни |
| 6 | Противоугонная система | |
| 30 | Блок управления омывателем фары | |
| 7 | 20 | Задний левый стеклоподъемник |
| 8 | 20 | Задний правый стеклоподъемник |
| 9 | 15 | ‘98-‘00 (кроме GX): Катушка зажигания |
| 10 | 20 | Стеклоподъемник переднего пассажира |
| 11 | 20 | Стеклоподъемник водителя |
| 12 | 7.5 | Аварийная сигнализация |
| 13 | 15 | Реле блока управления двигателем (PGM-FI), топливный насос, блок управления подушками безопасности |
| 14 | 7.5 | Аудиосистема (’96-’98), круиз-контроль, центральный замок (’99-’00), система бесключевого доступа (’99-’00) |
| 15 | 7.5 | Датчик электрической нагрузки (ELD), комбинация приборов, блок управления коробкой передач – TCM (’96-’98 CVT), блок управления двигателем (PGM-FI), датчик скорости (VSS), блок управления иммобилайзером |
| 16 | 7.5 | Обогрев заднего стекла (’96-’98), ABS, электропривод зеркал (’99-’00) |
| 17 | 7.5 | Электропривод зеркал (’96-’98), воздушная заслонка, панель управления отопителем, панель управления кондиционером, вентиляторы, реле подогрева сидений, блок управления складыванием зеркал |
| 18 | 7.5 | Дневные ходовые огни, блок кузовной электроники (ICU) |
| 19 | 7.5 | Лампы заднего хода, блок управления блокировкой |
| 20 | 7.5 | Дневные ходовые огни, задний противотуманный свет |
| 21 | 10 | Правая фара (ближний свет) |
| 22 | 10 | Левая фара (ближний свет) |
| 23 | 10 | Блок управления подушками безопасности |
| 24 | 7.5 | Реле стеклоподъемников, люк, корректор света фар, омыватель фар |
| 25 | 7.5 | Блок кузовной электроники (ICU), блокировка селектора коробки передач, комбинация приборов |
| 26 | 20 | Передний стеклоочиститель и омыватель |
| 27 | 10 | ’96-’98: Прикуриватель |
| 15 | ’99-’00: Прикуриватель | |
| 28 | 10 | ’96-’97: Аудиосистема |
| 15 | ’98: Аудиосистема | |
| 10 | ’99-’00: Аудиосистема | |
| 29 | 7.5 | Задние противотуманный свет, блок кузовной электроники (ICU) |
| 30 | 7.5 | Подсветка панели приборов |
| 31 | 7.5 | Реле блока управления двигателем (PGM-FI), блок управления двигателем (PCM/ECM), блок кузовной электроники (ICU) |
| 32 | 7.5 | Габаритные огни, освещение номерного знака |
| 33 | 7.5 | Блок управления блокировкой, блокировка селектора коробки передач, соленоид блокировки ключа, переключатель света фар |
| Реле | ||
| R1 | Обогрев заднего стекла | |
| R2 | Стеклоподъемники | |
| R3 | Указатели поворота / аварийная сигнализация | |
За прикуриватель отвечает предохранитель номер 27.
Реклама
Блок под капотом
Основной блок с предохранителями находится около аккумулятора.
Сверяйте назначение элементов со своими схемами на крышке блока.
Вариант 1
| № | A | Расшифровка |
|---|---|---|
| 31 | 15 | Главное реле PGM-FI |
| 32 | 7.5 | Модуль управления двигателем (ECM), часы, стерео радио/ кассетный проигрыватель |
| 33 | 15 | Реле вентилятора радиатора |
| 34 | 30 | Обогрев заднего стекла |
| 15 | Обогрев заднего стекла | |
| 35 | 20 | Электродвигатель вентилятора конденсатора, муфта компрессора кондиционера |
| 36 | 50 | Распределение питания на предохранители № 1, 3 и 6, электрические стеклоподъемники, дополнительный разъем «A» |
| 37 | 30 | Двигатель вентилятора |
| 38 | — | |
| 39 | 50 | Замок зажигания (летучая мышь) |
| 40 | 40 | Комбинированный выключатель света, предохранитель № 17 |
| 41 | 80 | Распределение питания (главный предохранитель) |
| 42 | 20 | Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа |
| 15 | Звуковые сигналы, стоп-сигналы, соленоид блокировки ключа | |
| 43 | 10 | Сигнальные огни поворота, реле указателя поворота/ аварийной сигнализации |
| 44 | — | |
| 45 | — | |
| 46 | — | |
| Реле | ||
| R1 | Вентилятор радиатора | |
| R2 | Двигатель вентилятора | |
| R3 | Обогрев заднего стекла | |
Реклама
Вариант 2
| № | A | Назначение |
|---|---|---|
| 41 | 80/100 | Главный предохранитель |
| 42 | 40 | Замок зажигания (BAT) |
| 43 | 7.5 | Освещение салона, диагностический разъем |
| 44 | 20 | GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) |
| 15 | кроме GX: Реле блока управления двигателем (PGM-FI), блок управления форсунками (реле форсунок) | |
| 45 | – | |
| 46 | 40 | Стеклоподъемники (реле стеклоподъемников) |
| 47 | 7.5 | Аудиосистема, часы, блок управления двигателем – PCM (VBU), блок управления коробкой передач – TCM (’96-’98), панель управления отопителем, антенна, блок управления складыванием зеркал |
| 48 | 30 | Переключатель освещения, предохранитель: №33 |
| 49 | – | |
| 50 | 30 | Обогрев заднего стекла (реле обогрева заднего стекла) |
| 51 | 20 | Центральный замок (’99-’00), блок управления системой бесключевого доступа (’99-’00), люк |
| 52 | 15 | Звуковой сигнал, лампы стоп-сигнала |
| 53 | 10 | Аварийная сигнализация, реле указателей поворота и аварийной сигнализации |
| 54 | 40 | Противоугонная система |
| 55 | 40 | Отопитель (реле отопителя) |
| 56 | 20 | Вентилятор кондиционера (реле вентилятора кондиционера), муфта компрессора кондиционера (реле муфты компрессора кондиционера) |
| 57 | 20 | Вентилятор системы охлаждения (реле вентилятора системы охлаждения) |
| Реле | ||
| R1 | Вентилятор кондиционера | |
| R2 | Муфта компрессора кондиционера | |
| R3 | Вентилятор системы охлаждения | |
| R4 | Отопитель | |
Отдельно может устанавливаться блок дополнительными предохранителями и реле, отвечающими за АБС.
