Honda Fit 1 поколения выпускалась в 2001, 2002, 2003, 2004, 2005, 2006, 2007 году на платформе GD. За это время модель прошла рестайлинг. Хонда Фит продавалась по всему Миру. Так же известна под названием Honda Jazz. В нашем материале вы найдёте описание предохранителей и реле Хонда Фит gd1 со схемами блоков, местами где они находятся и фото примерами исполнения. Выделим предохранитель прикуривателя.

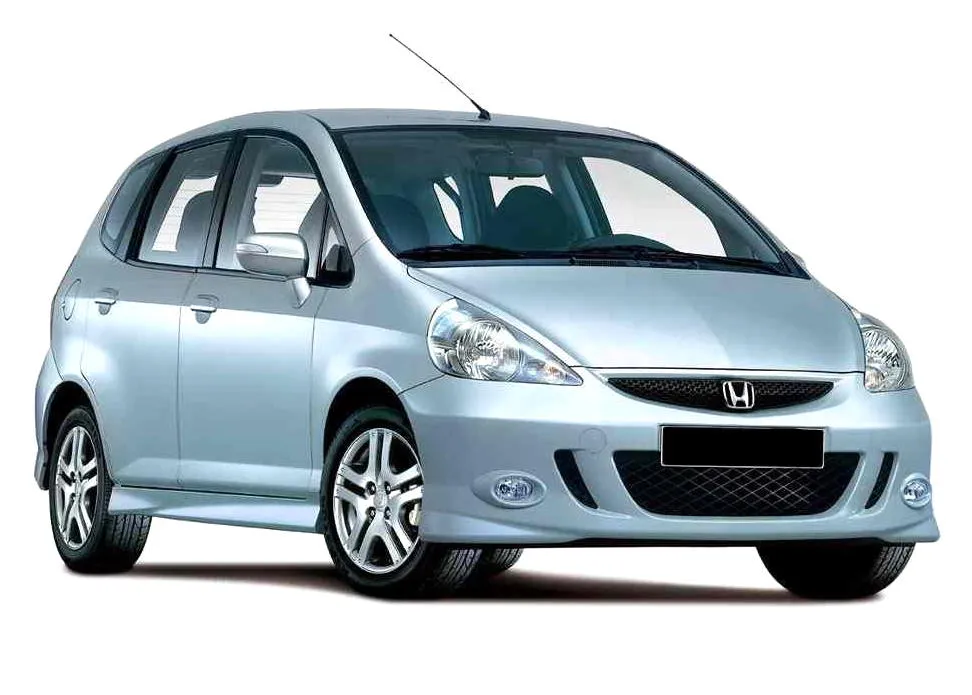

Honda fit 1

В зависимости от года выпуска, уровня оснащения и региона поставки, возможно иное назначение предохранителей и реле в блоках. Сверяйте информацию со своими схемами на крышке блоков.

Не то поколение или не подходят схемы?

[Описание Хонда Фит 2]
[Описание Хонда Фит 3]

Блок в салоне

В салоне основной блок с предохранителями и реле находится в нижней части панели приборов со стороны водителя.

Где находится блок предохранителей в салоне

Для доступа к блоку надо убрать защитную крышку. Сам блок будет выглядеть примерно вот так.

Фото блока в салоне хонда фит 1

Пример схемы с крышки блока

Схема с крышки блока

Схема

Схема блока хонда фит джаз

Описание предохранителей

1 Фонарь заднего хода
2 Катушка зажигания №2
3 Спидометр
4 Указатели поворотов
5 Система DBW
6 Стеклоочиститель ветрового стекла
7 Система обнаружения пассажира на переднем сиденье
8 Не используется
9 Обогреватель стекла двери багажного отсека
10 Отопитель, кондиционер воздуха
11 Топливный насос
12 Стеклоочиститель заднего стекла
13 Система подушек безопасности и преднатяжителей ремней безопасности
14 Система зажигания (IGP)
15 Электрический стеклоподъемник стекла левой задней двери
16 Электрический стеклоподъемник стекла правой задней двери
17 Электрический стеклоподъемник стекла двери переднего пассажира
18 Задние противотуманные фонари
19 Вентиляционный люк крыши, обогреватель наружных зеркал заднего вида
20 Не используется
21 Передние противотуманные фонари
22 Не используется
23 Не используется
24 Катушка зажигания № 2
25 Антиблокировочная система (АБС)
Система динамической стабилизации (VSA)
26 Гнездо питания аксессуаров
27 Прикуриватель
28 Центральный замок двери
29 Электрический стеклоподъемник стекла двери водителя

За работу прикуривателя отвечает предохранитель номер 27.

Назначение реле

1 Реле задних противотуманных фонарей
2 Реле противотуманных фар
3
4
5 Реле задних габаритов
6
7 Реле обогревателя зеркал заднего вида
8
9
10
11
12 Реле выключателя запрещения запуска
13 Реле электропривода стеклоподъемников
14 Реле электродвигателя вентилятора отопителя
15 Реле фонарей заднего хода

Блок под капотом

Под капотом главный блок с предохранителями и реле находится со стороны водителя. Так же закрыт защитной крышкой.

Блок под капотом

Фото пример

блок под капотом хонда фит

Схема

Схема блока под капотом

Обозначение

1 80A Аккумулятор
2 40A Электронный блок управления EPS
3 50A Замок зажигания (+Б)
4 40A Модулятор давления и электронный блок управления ABS
5 40A Электродвигатель вентилятора отопителя
6 40A Предохранители №2,3,4,13.14
7 30A Электродвигатель привода люка, держатель предохранителя №24 (с противотуман­ными фарами), диагностический разъем противотуманных фар (YOP)
8 15A Диагностический разъем, блок системы “MULTIVISION” (модели с навигационной системой), блок аудиосистемы (модели без навигационной системы), TV-тюнер (модели с навигационной системой), комбинация приборов, блок системы дистанционного управления центральным замком, лампа освещения багажного отделения, лампа освещения салона, лампа местной подсветки
9 10A Подсветка переключателя, подсветка комбинации приборов, реле противотуманных фар, подсветка электронного, блока управления кондиционером (с автоматическим управлением), подсветка панели управления кондиционером и отопителем (без автоматического управления), подсветка индикаторов положения селекторов АКПП, блок системы “MULTIVISION” (модели с навигационной системой), подсветка блока системы “MULTIVISION” (модели с навигационной системой), подсветка блока аудиосистемы, передние габариты, задние габариты, подсветка номерного знака, разъем для подключения дополнительного оборудования (блок предохранителей)
10 20A Электродвигатель вентилятора системы охлаждения
11 30A Электродвигатель вентилятора конденсатора
12 20A Правая фара
13 20A Левая фара, индикатор дальнего света фар
14 10A Цепь указателей поворота и аварийной сигнализации.(комбинация приборов)
15 30A Модулятор давления и электронный блок управления ABS
16 10A Цепь управления блокировкой селектора (комбинация-приборов), модулятор давления и электронный блок управления’ABS; электронный блок управления PGM-F1, стоп-сигналы / Звуковой сигнал
R1 Блок системы контроля напряжения питания
R2 Блок реле
R3 Реле вентилятора системы охлаждения
R4 Реле звукового сигнала
R5 Реле вентилятора конденсатора
R6 Реле электромагнитной муфты компрессора кондиционера
R7 Реле фар
