Газ 24 – электросхема, предохранители, реле

Советский автомобиль среднего класса ГАЗ 24 “Волга” производился с различными изменениями и модификациями с 1966 по 1992 год (Газ 24-10, 24-20 и т. д.). Соответственно и схем электро оборудования тоже много. В данном материале мы опишем общее расположение электронных блоков управления, описание предохранителей и реле Газ 24 и его электросхему. Выделим предохранитель отвечающий за прикуриватель, для более поздних моделей.

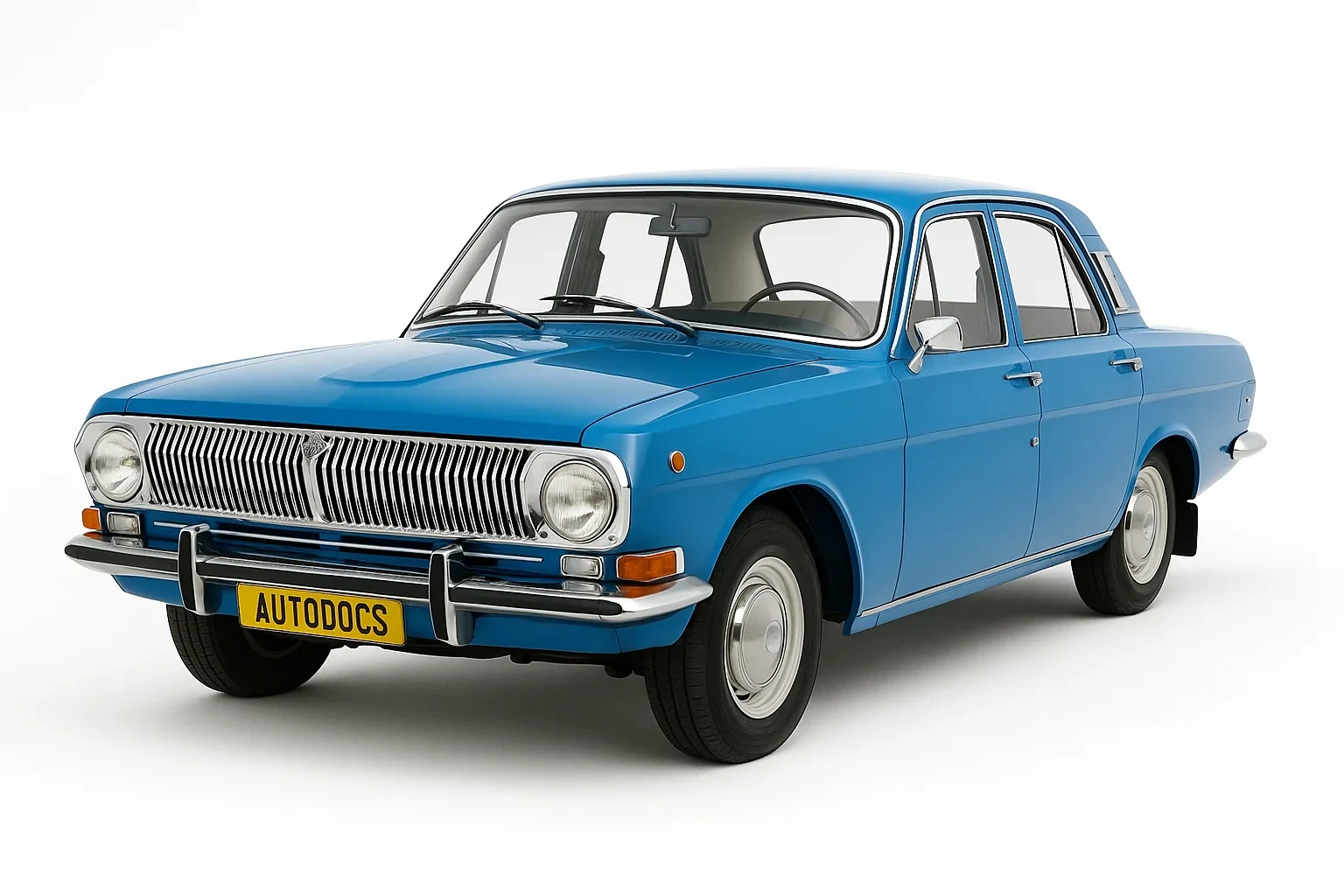

Газ 24

На автомобиле ГАЗ-24 установлено электрооборудование постоянного тока. Приборы электрооборудования соединены по однопроводной системе; вторым проводом служат металлические части автомобиля. С массой автомобиля соединены все отрицательные клеммы приборов электрооборудования. Номинальное напряжение в системе 12 В.

Предохранители и реле

Основная часть предохранителей и реле находится в салоне, под панелью приборов, со стороны водителя.

Кнопочные термобиметаллические предохранители ПР2-Б и ПР315

Предохранители ПР2-Б и ПР315 с возвратной кнопкой рассчитаны на ток 20 и 15 А соответственно. Основная часть предохранителя – биметаллическая пластина 3. к концам которой приварены контакты. Как только через предохранитель проходит ток большой силы (например, при коротком замыкании), биметаллическая пластина сильно нагревается, выгибается и контакты ее размыкаются. В результате цепь тока размыкается.

Схема

Расшифровка

1. и 8. – клеммы
2. корпус
3. биметаллическая пластина
4. возвратная кнопка
5. контакт
6. контргайка
7. центральный винт.

Для включения тока следует нажать на кнопку 4. Включать предохранитель можно только после устранения неисправности. Если неисправность не устранена, то предохранитель снова разомкнет цепь. Задерживать пальцем возвратную кнопку не рекомендуется.

Если короткое замыкание не устранено, то контакты снова размыкаются.

Примечание.

Следует иметь ввиду, что термобиметаллический предохранитель в цепи освещения не рассчитан на фары большой мощности. При установке в фары мощных ламп пластинка биметаллического предохранителя перегревается и фары начинают периодически моргать.

1-й (ПР-315) идет на поворотники, свет заднего хода, на печку, мотор стеклоомывателя и приборов.
2-й (ПР2Б) идет на основной свет, кроме поворотников и заднего хода.
3-й (ПР2Б) идет на сигналы, подкапотную лампу, розетку, часы, прикуриватель.
4-й (ПР-315) идет на двигатель антенны и приемник.

Электросхема

Старые модели

Схема

скачать

Описание

1 -соединительная колодка, 2 – фара, 3 – подфарник, 4 – указатель поворота, 5 – звуковые сигналы, 6 – реле сигналов, 7 – штепсельная розетка, 8 – кнопка сигналов, 9 – свечи зажигания, 10 – электродвигатель стеклоочистителя, 11 -переключатель стеклоочистителя, 12 – распределитель зажигания, 13 – подкапотная пампа, 14 – датчик контрольной лампы аварийного давления масла 15 – датчик указателя давления масла 16 – датчик контроля температуры воды в двигателе, 17 – датчик контроля температуры воды в радиаторе, 18 – выключатель контрольной лампы тормоза стоянки, 19 – кнопочный предохранитель электродвигателя отопителя, указателей поворота, приборов и вентилятора обдува заднего стекла, 20 – кнопочный предохранитель освещения, 21 – кнопочный предохранитель часов, прикуривателя, сшналов и подкапотной лампы, 22 – кнопочный предохранитель электродвигателя антенны, 23 – переключатель электродвигателя антенны, 24 – электродвигатель антенны, 25 – провод питания радиоприемника, 26 – переключатель электродвигателя обдува заднею стекла, 27 – электродвигатель обдува заднего стекла, 28 – плафон, 29 – выключатели плафона, 30 – фонарь света стоянки, 31 – стоп-сигнал и задний габаритный свет 32- свет заднего хода, 33 – указатель поворота, 34 – фонарь освещения багажника, 35 – прикуриватель, 36 – переключатель света стоянки, 37 – часы, 38 – контрольная лампа аварийного давления масла, 39 – указатель давления масла, 40 – контрольная лампа дальнего света фар, 41 – контрольная лампа указателей поворота, 42 – лампы подсвета приборов, 43 – указатель температуры воды в двигателе, 44 – контрольная лампа стояночного тормоза, 45 – указатель уровня бензина, 46 – контрольная лампа перегрева воды в радиаторе, 47 – амперметр, 48 – датчик указателя уровня бензина, 49 – выключатель зажигания, стартера и замка руля, 50 – фонарь освещения номерного знака, 51 – прерыватель указателей поворота, 52 – переключатель указателей поворота, 53 – центральный переключатель света 54 – выключатель стоп-сигнала, 55 – ножной переключатель света 56 – выключатель света заднего хода, 57 – регулятор напряжения, 58 – генератор, 59 – переключатель электродвигателя отопителя, 60 – электродвигатель отопителя, 61 – стартер, 62 – аккумуляторная батарея, 63 -дополнительное реле стартера, 64 – катушка зажигания, 65 – лампы осрещения таксометра, 66 – выключатель опознавательною знака такси, 67 – фонарь опознавательного знака такси.

Более новые модели

Схема

скачать

Обозначение

А – провод питания радиоприемника; 1 – противотуманная фара; 2 – фара; 3 – подфарник; 4 – передний указатель поворота; 5 – боковой повторитель указателей поворота; 6 – сигнал; 7 – реле сигна­лов; 8 – выключатель сигналов; 9 – штепсельная розетка; 10 – стеклоочиститель; 11 – переключатель электродвигателя стеклоочистителя; 12 – стеклоомыватель; 13 – электродвигатель антенны; 14 – переключатель электродвигателя антенны; 15 – подкапотная лампа и ее выключатель; 16 – датчик контрольной лампы аварийного давления масла; 17 – датчик указателей давления масла; 18 – датчик контрольной лампы неисправности рабочих тормозов; 19 – свеча зажигания; 20 – распределитель зажигания; 21 – катушка зажигания; 22 – выключатель контрольной лампы тормоза стоянки; 23 – датчик указателя температуры охлаждающей жидкости; 24 – датчик контрольной лампы перегрева двигателя; 25 – переключатель электродвигателя обдува заднего стекла; 26 – переключатель электродвигателя вентилятора отопи геля; 27 – электродвигатель вентилятора отопителя; 28 – дополнительное реле стартера; 29 – аккумуляторная батарея; 30 – стартер; 31 – генератор; 32 – регулятор напряжения; 33 – выключатель света заднего хода; 34 – выключатель противотуманных фар; 35-38 – кнопочные предохранители; 39 – переключатель света стоянки; 40 – лампы освещения часов; 41 – часы; 42 – конт­рольная лампа противотуманных фар; 43 – контрольная лампа указателей поворота; 44 – лампы освещения комбинации приборов; 45 – указатель давления масла; 46 – контрольная лампа аварийного давления масла; 47 – контрольная лампа тормоза стоянки и неисправности рабочих тормозов; 48 – контрольная лампа дальнего света фар; 49 – указатель температуры охлаждающей жидкости; 50 – контрольная лампа перегрева двигателя; 51 – указатель уровня топлива; 52 – амперметр; 53 – выключатель зажигания и стартера; 54 – выключатели плафона; 55 – плафон; 56 – прикуриватель; 57 – датчик указателя уровня топлива; 58 – электродвигатель обдува заднего стекла; 59 – фонарь света стоянки; 60 – лампа габаритного света и стоп-сигнала; 61 – лампа указателя поворота; 62 – лампа света заднего хода; 63 – лампа освещения багажника; 64 – фонарь освещения номерного знака; 65 – контрольная лампа системы аварийной сигнализации; 66 – выключатель системы аварийной сигнализации; 67 – переключатель указателей поворота; 68 – прерыватель указателей поворота; 69 – предохранители системы аварийной сигнализации и указателей поворота; 70 – центральный переключатель света; 71 – выключатель стоп-сигнала; 72 – ножной переключатель света.

ГАЗ – 24 – 10 / 12

Данное описание предохранителей подойдет для моделей ГАЗ 24-10 и ГАЗ 24-12 выпускавшихся с 1984 по 1992 год.

Блок предохранителей в панели со стороны пассажира, за защитной крышкой.

Схема

Назначение

Левый блок

За прикуриватель отвечает предохранитель номер 1 на 16А.

Правый блок

Если на автомобиле установлена стереофоническая магнитола. Магнитола подключена к клемме INT выключателя зажигания. Предохранитель установлен на питающем проводе магнитолы. Реле находятся под панелью со стороны водителя.
