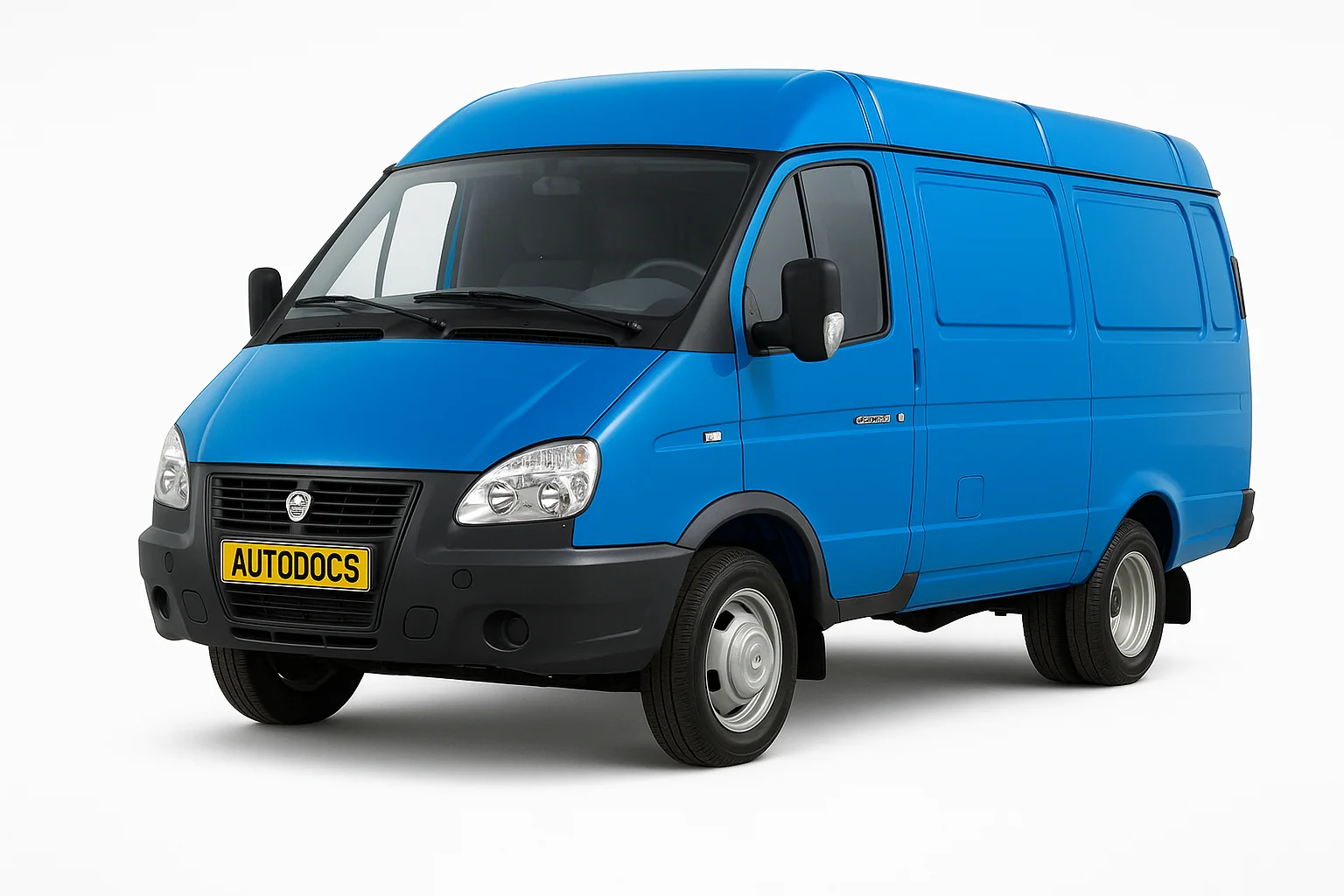

Газель Бизнес – семейство грузовых автомобилей и микроавтобусов выпускавшихся преимущественно с двигателями УМЗ 4216 в 2010, 2011, 2012, 2013, 2014, 2015 и 2016 году. После этого Газель Бизнес прошла рестайлинг и обновленная производилась в 2017, 2018, 2019, 2020 году и по настоящее время. В данной публикации мы покажем описание предохранителей и реле Газель бизнес 4216 со схемами блоков и фото – примерами их исполнения. Отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с полной инструкцией по эксплуатации Газель Бизнес.
Содержание
Блок в салоне
Слева в панели приборов, под защитной крышкой, находится основной блок реле и предохранителей.
| № | A | Описание предохранителей |
|---|---|---|
| F1 | 10 | Лампа габаритного света в левой блок – фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10 | Лампа габаритного света в правой блок – фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15 | Лампа ближнего света левой блок – фары, сигнализатор включения ближнего света |
| F4 | 15 | Лампа ближнего света правой блок – фары |
| F5 | 15 | Лампа дальнего света левой блок – фары, сигнализатор включения дальнего света |
| F6 | 15 | Лампа дальнего света правой блок – фары |
| F7 | 10 | Лампы противотуманного света в задних фонарях |
| F8 | 10 | Реле указателей поворота в режиме указания поворотов |
| F9 | 15 | Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10 | Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20 | Лампы противотуманных фар (опция |
| F12 | 15 | Блокировка дифференциала (опция) |
| F13 | 10 | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10 | Блок управления ABS |
| F15 | 20 | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5 | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15 | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5 | Электропривод зеркал (опция) |
| F18 | 25 | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15 | Дополнительный отопитель (автомобили ГАЗ-2217 и мод., ГАЗ- 2752 и мод. с двумя рядами сидений) |
| F19 | 20 | Электро двигатели стекло подъемников (опция) |
| F19 | 15 / 20 | Отопитель |
| F20 | 20 | Электро стекло подъемники (опция) |
| F21 | 20 | Реле звукового сигнала, прикуриватель, розетка |
| F22 | 15 | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал |
| F23 | 10 | Головное устройство звуковоспроизведения |
| F24 | 5 | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15 | УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5 | ISF2.8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20 | УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F27 | 15 | УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 | 5 | УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10 | Электронасос системы отопления (автомобили ГАЗ-3221 и мод., ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| Назначение реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле плафона двери | |
| К3 | Реле противотуманных фар | |
| К4 | Реле обогрева зеркал | |
| К5 | Реле ближнего света | |
| К6 | Реле насоса отопителя | |
| К7 | Реле звукового сигнала | |
| К8 | Реле дальнего света | |
За работу прикуривателя отвечает предохранитель номер 21 на 20А.
1 и 2 – запасные.
Блоки под капотом
Блок управления двигателем
| № | Назначение реле |
|---|---|
| 1 | Реле топливного насоса |
| 2 | Реле муфты вентилятора |
| 3 | Главное реле |
Реле стартера закреплено на щитке передка, рядом с вакуумным усилителем.
Блок предохранителей
Он расположен на кронштейне крепления аккумулятора, за закрытой крышкой.
| № | A | Обозначение |
|---|---|---|
| Блок предохранителей на автомобилях с ABS |
||
| 1 | 90 | УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
| 1 | 125 | ISF2.8s4129Р: Подогреватель воздуха |
| 2 | 25 | УМЗ-4216: Блок управления ABS |
| 2 | 40 | ISF2.8s4129Р: Световая цепь автомобиля и цепь кондиционера |
| 3 | 40 | УМЗ-4216: Блок управления ABS |
| 3 | 30 | ISF2.8s4129Р: Блок управления двигателем |
| 4 | 90 | УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
| 4 | 6 | F2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля, кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
| Блок предохранителей на автомобилях без ABS | ||
| 1 | 90 | Световая цепь и плюсовая цепь генератора |
| 2 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
| Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем | ||
| 1 | 40 | Блок управления ABS |
| 2 | 25 | Блок управления ABS |
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.
Инструкция Газель Бизнес
Больше информации про ремонт и обслуживание Газель Бизнес можете найти в данной инструкции: “скачать“.
Частые вопросы: предохранители и реле Газель бизнес 4216 –
Где находится блок предохранителей на Газель бизнес 4216 –?
Где искать блоки на Газель бизнес 4216 –: Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Газель бизнес 4216 –?
Найдите позицию прикуривателя в таблице на странице Газель бизнес 4216 – (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Какой предохранитель отвечает за магнитолу на Газель бизнес 4216 –?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Газель бизнес 4216 –?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Газель бизнес 4216 –?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Газель бизнес 4216 –?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Газель бизнес 4216 –?
Схема и таблица предохранителей Газель бизнес 4216 – — на этой странице: Блок в салоне, Блоки под капотом, Инструкция Газель Бизнес. Сохраните страницу — номиналы соответствуют штатной комплектации.
Сколько блоков предохранителей на Газель бизнес 4216 –?
На Газель бизнес 4216 – обычно два блока: салонный и подкапотный, как указано в разделе «Блок в салоне». Третий блок в багажнике — только если он есть в перечне на этой странице.
