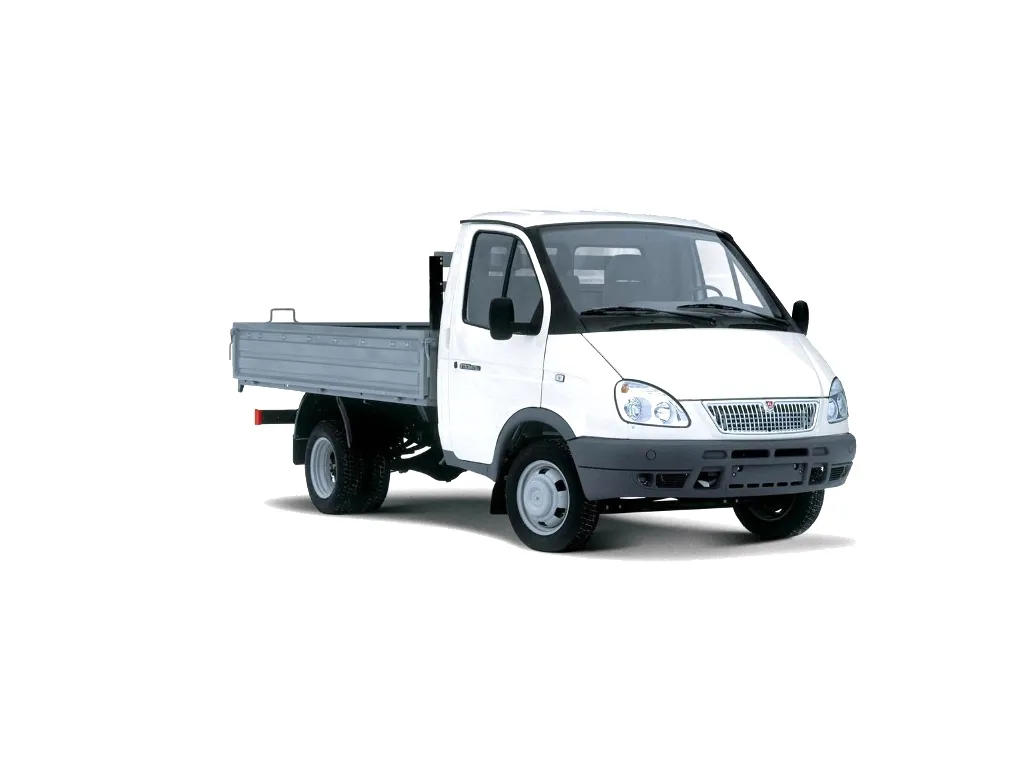

Газель – загальне позначення серії вантажних (Газ 3302), вантажопасажирських (Газель 2705) та пасажирських мікроавтобусів (ГАЗ-2217 «Соболь»). Найбільшою популярністю користується Газель 3302 з бензиновими двигунами ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Роки випуску 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Після цього модель пройшла рестайлінг і оновлена вироблялася в 2004, 2005, 2006, 2007, 2008, 2009 і 2010 році. У цій статті ви знайдете опис запобіжників і реле Газ 3302 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, який відповідає за прикурювач. На завершення пропонуємо ознайомитися з електричною схемою ГАЗель 3302.
Залежно від року випуску можливе різне виконання блоку запобіжників (старого та нового зразка).
Зміст
Блок у салоні
Він знаходиться під панеллю з лівого боку, за захисною кришкою.
Блок старого зразка
| № | A | Опис верхнього блоку |
|---|---|---|
| 1 | 16 | Електродвигун опалювача, електронасос системи опалення (автомобілі з двома рядами сидінь) |
| 2 | 8 | Резерв електродвигуна додаткового опалювача (автомобілі з двома рядами сидінь), реле електро вентилятора системи охолодження двигуна (встановлюється на частині автомобілів) |
| 3 | 8 | Покажчики повороту |
| 4 | 8 | Комбінація приладів, вимикач контрольного світла стоянкового гальма, система ЕПХХ, реле склоочисника, лампи світла заднього ходу, контрольного світла діагностики |
| 5 | 8 | Аварійна сигналізація |
| 6 | 8 | Зуммер і плафон освітлення бортової платформи, сигналу гальмування |
| 7 | 8 | Радіообладнання, дистанційний вимикач акумуляторної батареї, |
| 8 | 8 | Електродвигуни склоочисника і мийника лобового скла |
| 9 | 16 | Прикурювач, звуковий сигнал, розетки переносної лампи |
| 10 | 16 | Резерв |
| Опис нижнього блоку | ||
| 1 | 16 | Противтуманні фари |
| 2 | 8 | Світильник (світильники) освітлення кабіни, плафон вантажного салону (ГАЗ-2705, -27057), підкапотний ліхтар, світильники лівого ряду сидінь пасажирського салону та освітлення підніжки |
| 3 | 8 | Підсвічування комбінації приладів |
| 4 | 8 | Задні противтуманні вогні |
| 5 | 8 | Правий передній габаритний світло лівий задній габаритний світло, ліхтарі освітлення номерного знака, контрольна лампа габаритного світла |
| 6 | 8 | Лівий передній габаритний світло, правий задній габаритний світло, реле противтуманних фар |
| 7 | 8 | Ліва фара (ближнє світло), електро коректор фар |
| 8 | 8 | Права фара (ближнє світло), електро коректор фар |
| 9 | 16 | Ліва фара (дальнє світло), контрольна лампа дальнього світла фар |
| 10 | 16 | Права фара (дальнє світло) |
За прикурювач відповідає запобіжник номер 9 на 16А.
Блок нового зразка
| № | A | Позначення верхнього блоку |
|---|---|---|
| 1 | 25 | Система управління двигуном (ЗМЗ-40522, УМЗ-4216) |
| 2 | 15 | Аварійна світлова сигналізація |
| 3 | 15 | Вимикач «маси» (на автобусах), магнітола |
| 4 | 10 | Електродвигуни очищувача і мийника лобового скла, правий ряд плафонів освітлення салону автобуса |
| 5 | 10 | Реле фар, АБС (для автобусів) |
| 6 | 10 | Сигнали гальмування |
| 7 | 20 | Звукові сигнали, прикурювач |
| 8 | 20 | Електродвигун опалювача, електронасос додаткового опалювача |
| 9 | 15 | Електродвигун додаткового опалювача |
| 10 | 10 | Комбінація приладів, світло заднього ходу, датчик швидкості, переривач сигналізатора стоянкового гальма, реле склоочисника |
| 11 | 5 | Датчик концентрації кисню (ЗМЗ-40522, УМЗ-4216) |
| 12 | 15 | Система управління двигуном і паливний насос |
| 13 | 10 | Покажчики повороту |
| Опис нижнього блоку | ||
| 1 | 25 | Резерв |
| 2 | 15 | Дальнє світло правої фари, сигналізатор дальнього світла |
| 3 | 15 | Дальнє світло лівої фари |
| 4 | 10 | Ближнє світло правої фари |
| 5 | 10 | Ближнє світло лівої фари |
| 6 | 10 | Противтуманні вогні, сигналізатор противтуманних вогнів |
| 7 | 20 | Резерв |
| 8 | 20 | Резерв |
| 9 | 15 | Плафон кабіни, плафон (або плафони на автомобілях ГАЗ-2705, -27057 з одним рядом сидінь) вантажного салону, плафон освітлення підніжки автобуса, підкапотний ліхтар, лівий ряд плафонів освітлення пасажирського салону автобуса |
| 10 | 10 | Підсвічування приладів, перемикачів і прикурювача |
| 11 | 5 | Резерв |
| 12 | 15 | Габаритний світло з правого борту, коректор фар, плафон освітлення речової скриньки |
| 13 | 10 | Габаритний світло з лівого борту, сигналізатор габаритного світла, ліхтар освітлення номерного знака |
За роботу прикурювача відповідає запобіжник номер 7 на 20А.
Окремо під панеллю приладів з лівого боку встановлено реле – переривач покажчиків повороту.
Блоки під капотом
Блок запобіжників
Знаходиться праворуч, біля акумулятора і складається з плавких вставок.
| № | A | Автомобілі з ABS (БПР-4) |
|---|---|---|
| 1 | 60 | Світова ланцюг і плюсова ланцюг генератора |
| 2 | 40 | АБС |
| 3 | 25 | АБС |
| 4 | 60 | Загальна плюсова ланцюг автомобіля, крім світової, генераторної, АБС і ланцюга стартера |
| Автомобілі без ABS (БПР-2) | ||
| 1 | 90 | Світова ланцюг і плюсова ланцюг генератора |
| 2 | 60 | Загальна плюсова ланцюг автомобіля, крім світової, генераторної і ланцюга стартера |
Ланцюг стартера розрахований на великий короткочасний струм, тому запобіжника в ланцюзі немає.
Блок з реле
| № | Позначення |
|---|---|
| 1 | Головне реле |
| 2 | Реле електромагнітної муфти включення вентилятора системи охолодження |
| 3 | Реле паливного насоса |
| 4 | Реле стартера |
Окремо, над розширювальним бачком, кріпиться реле склоочисника.
Електро щиток
Старого зразка
| № | Позначення |
|---|---|
| 651.3747 | Реле стартера 651.3747 |
| Б116.3705 | Котушка запалювання Б116 |
| 1412-3733 | Блок управління ЕПХХ 1412.3733 |
| 13.3734-01 | Комутатор транзисторний 13.3734-01 |
| 13.3702-01 | Регулятор напруги 13.3702-01 |
| 1902.3741 | Клапан електромагнітний (1902.3741000) |
Нового зразка
Підійде для двигун Chrysler 2,4 L DОНС
| № | Призначення елементів |
|---|---|
| 15 | Реле 85.3747 |
| 16 | Реле осушителя 90.3747-10 |
| 17 | Реле 113.3747-10 |
| 19 | Блок управління МИКАС 11СR |
Електрична схема Газель 3302
Більше інформації про електричні ланцюги та їх з'єднання в Газелі 3302 можете дізнатися, вивчивши цю схему.
