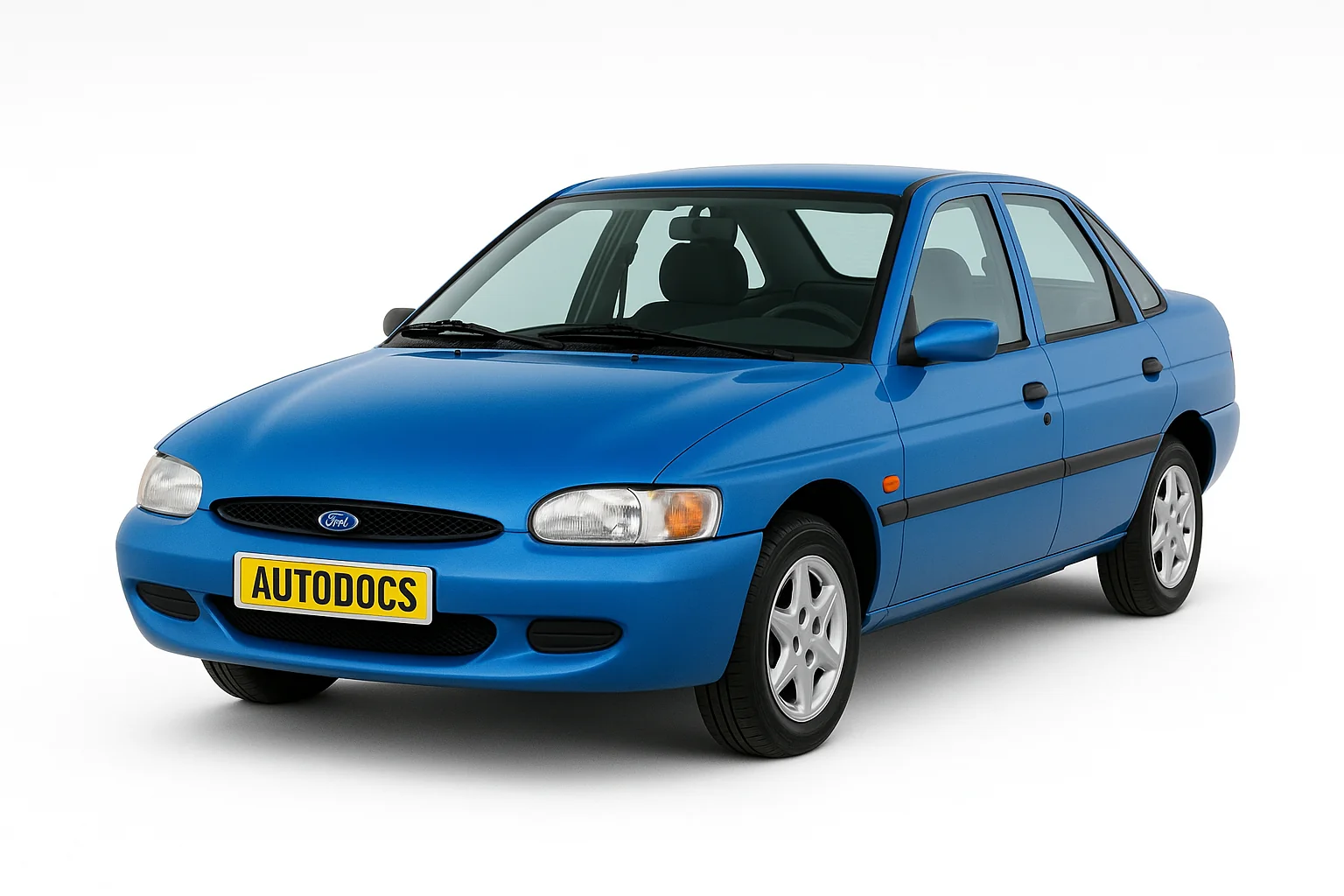

Ford Escort выпускался в 1990 и 2003 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Полные электрические схемы escort, доступны для скачивания в конце статьи.
Расположение блоков управления
Общая схема расположения электронных блоков управления
| № | A | Назначение |
|---|---|---|
| 1 | Реле кондиционера – перегородка | |
| 2 | Реле электропривода антенны (Кабриолет) | |
| 3 | Электронный блок управления SRS | |
| 4 | Звуковой сигнал противоугонной системы | |
| 5 | Реле противоугонной системы (Кабриолет) | |
| 6 | Аккумуляторная батарея | |
| 7 | Блок управления центральным замком/ блок управления противоугонной системы | |
| 8 | Инфракрасный приемник центрального замка | |
| 9 | Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения | |
| 10 | Реле привода складывающейся крыши (складывание) | |
| 11 | Реле привода складывающейся крыши (раскладывание) | |
| 12 | Реле привода складывающейся крыши | |
| 13 | Диагностический разъем (DLC) | |
| 14 | Реле электропривода стеклоподъемника — открытие («one touch») | |
| 15 | Реле электропривода стеклоподъемника, со стороны водителя — за центральной консолью | |
| 16 | Реле электропривода стеклоподъемника, со стороны пассажира – за центральной консолью | |
| 17 | Реле электропривода заднего левого стеклоподъемника (Кабриолет) | |
| 18 | Реле электропривода заднего правого стеклоподъемника (Кабриолет) | |
| 19 | Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей | |
| 20 | Блок предохранителей/ реле приборная панель 1 | |
| 21 | Блок предохранителей /реле приборная панель 2 | |
| 22 | Блок предохранителей/ реле, моторный отсек | |
| 23 | 40 | Предохранитель F38 — выключатель стеклоподъемника (Кабриолет) |
| 24 | 10 | Предохранитель F40 – реле привода антенны(Кабриолет) |
| 25 | 3 | ПредохранительF41 -CD – чейнджер аудиосистемы |
| 26 | Реле обогревателя лобового стекла – за аккумуляторной батареей | |
| 27 | Звуковой сигнал | |
| 28 | Электронный блок управления иммобилайзером | |
| 29 | Кольцевая антенна иммобилайзера — рулевая колонка | |
| 30 | Инерционный выключатель отсечки подачи топлива | |
| 31 | Реле электропривода люка |
Блок под капотом
Он находится около аккумуляторной батареи.
| № | A | Обозначение |
|---|---|---|
| F1 | 80 | Блок предохранителей /реле- приборная панель 1 и 2 |
| F2 | 60 | Блок предохранителей /реле- приборнаяпанель 1 и 2 |
| F3 | 60 | Блок предохранителей /реле- приборнаяпанель 1 и 2 |
| F4 | 40 | Реле электродвигателя вентилятора системы охлаждения — без кондиционера |
| F5 | 50 | Обогреватель лобового стекла |
| F6 | 50 | Свечи накаливания |
Блок в салоне
Он расположен под панелью приборов со стороны водителя. В верхней части крепятся реле, а сбоку предохранители.
Предохранители
Реклама
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 25 | Освещение дверей, Обогрев заднего стекла, Зеркала |
| F2 | 30 | ABS, Приборная панель |
| F3 | 10 | Система управления двигателем |
| F4 | 15 | Фары, Система дневного света |
| F5 | 20 | Система управления двигателем |
| F6 | 10 | Регулировка фар, Противотуманные огни, Фонарь освещения номерного знака, Внутреннее освещение, Приборная панель, Приборное освещение, Сигнальные огни, Отопление и вентиляция, Аудио система, Сиденья с подогревом |
| F7 | 10 | Регулировка фар, Фонарь освещения номерного знака |
| F8 | 10 | Противотуманные фары |
| F9 | 30 | Система управления двигателем (1.3 и 1.4 CFI), Вентилятор |
| F10 | 10 | Фары, Система дневного света |
| F11 | 15 | Противотуманные огни |
| F12 | 10 | Фонари заднего хода, Сигнальные огни опасности, Указатели поворота |
| F13 | 20 | Стеклоочиститель и стеклоомыватель |
| F14 | 25 | Отопление и вентиляция, Кондиционер, Система управления двигателем (2.0 EFI) |
| F15 | 30 | ABS, Блок управления ESP |
| F16 | 3 | Обогрев заднего стекла |
| F17 | 7.5 | Подушки безопасности |
| F18 | 15 | Фары, Система дневного света |
| F19 | 3 | ABS, Панель приборов |
| F20 | 15 | Аварийная сигнализация |
| F21 | 15 | Освещение дверей, Предохранитель прикуривателя, Система безопасности |
| F22 | 30 | Люк, Стеклоподьемники |
| F23 | 30 | Омыватели фар |
| F24 | 10 | Фары, Система дневного света |
| F25 | 3 | Управление двигателем, Кондиционер (RS Cosworth) |
| F26 | 15 | Подогрев сидений |
| F27 | 15 | ABS, Система зарядки, Фары, Система дневного света, Стоп-сигнал, Противотуманные огни, Освещение дверей, Панель приборов, Аварийная сигнализация, Прикуриватель, Обогрев заднего стекла, Подушки безопасности |
| F28 | 15 | Система зарядки |
| F29 | 20 | Система безопасности, Центральный замок |
За прикуриватель отвечают предохранители номер 21 либо 27 на 15А.
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 30 | Блок управления свечей накаливания, стартер |
| F2 | 25 | Отопитель /кондиционер |
| F3 | 20 | Противоугонная система, система освещения в дневное время, лампы подсветки проемов дверей, противотуманные фары, передние габариты, звуковой сигнал, задние габариты, лампы подсветки номерного знака |
| F4 | 10 | Лампы подсветки проемов дверей, корректор фар, лампы освещения салона, лампы подсветки номерного знака, передние габариты, задние габариты |
| F5 | 15 | Система освещения в дневное время, фары |
| F6 | 15 | Система освещения в дневное время, фары |
| F7 | 10 | Противотуманные фары, лампы подсветки номерного знака, передние габариты, задние габариты |
| F8 | 7.5 | Противоугонная система, диагностический разъем, система управления двигателем |
| F9 | 20 | Антиблокировочная система тормозов (ABS) |
| F10 | 30 | Омыватели фар |
| F11 | 7.5 | Подушка безопасности |
| F12 | 10 | Система освещения в дневное время, противотуманные фары, фары, подсветка комбинации приборов, комбинация приборов |
| F13 | 15 | Кондиционер, подогреватель топлива (Дизель) |
| F14 | 15 | Система управления двигателем (бензин) |
| F15 | 10 | Система управления двигателем (бензин) |
| F16 | 20 | Система кондиционирования, система управления двигателем, датчик скорости автомобиля |
| F17 | 15 | Подогреватель сидений |
| F18 | 15 | Противоугонная система, аудиосистема, комбинация приборов |
| F19 | 30 | Электропривод стеклоподъемников, подсветка комбинации приборов, люк |
| F20 | 30 | Система кондиционирования, электродвигатель вентилятора системы охлаждения (кроме 1,3/1,6/1,8/1,8D Turbo) |
| F21 | 7.5 | Антиблокировочная система тормозов (ABS) |
| F22 | 20 | Центральный замок, диагностический разъем, система управления двигателем (кроме 1,8D Turbo), реле стартера (АКПП/МКПП с PATS), датчик скорости автомобиля |
| F23 | 25 | Резерв |
| F24 | 30 | Антиблокировочная система тормозов (ABS) |
| F25 | 20 | Противоугонная система, привод складывающейся крыши, омыватели фар, очиститель /омыватель лобового стекла |
| F26 | 10 | Указатели поворота/ аварийная сигнализация, фонарь(и) заднего хода |
| F27 | 25 | Электропривод зеркал заднего вида на дверях, обогреватель заднего стекла, звуковой сигнал, указатели поворота/ аварийная сигнализация |
| F28 | 15 | Противоугонная система, звуковой сигнал, указатели поворота /аварийная сигнализация |
| F29 | 15 | Противоугонная система, аудиосистема, прикуриватель, часы, лампы подсветки проемов дверей, комбинация приборов |
| F30 | 10 | Система освещения в дневное время, фары, корректор фар |
| F31 | 10 | Система освещения в дневное время, фары, корректор фар |
| F32 | 15 | Противотуманные фары |
| F33 | 20 | Электропривод сидений |
| F34 | 15 | Анти блокировочная система тормозов (ABS), обогреватели форсунок омывателя лобового стекла, стоп-сигналы |
За прикуриватель отвечает предохранитель номер 29 на 15А.
Вариант 3
Реле
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | Реле основных цепей зажигания | |
| 2 | Реле ближнего света фар | |
| 3 | Реле дальнего света фар | |
| 4 | Резерв | |
| 5 | Реле вспомогательных цепей зажигания | |
| 6 | Реле топливного насоса | |
| 7 | Реле системы управления двигателем | |
| 8 | Реле обогревателя заднего стекла | |
| 9 | Реле задержки выключения лампы освещения салона (с функцией задержки выключения лампы освещения салона) | |
| 10 | Реле прерывистого режима работы очистителя заднего стекла (с прерывистым режимом работы очистителя) | |
| 11 | Реле прерывистого режима работы очистителя лобового стекла | |
| 12 | Реле стартера (АКПП/МКПП с PATS) | |
| 13 | Реле звукового сигнала | |
| 14 | Реле задержки омывателя фар | |
| 15 | Реле системы освещения в дневное время (ближний свет фар) | |
| 16 | Реле противотуманных фар | |
| 17 | Перемычка | |
| 18 | Перемычка | |
| 19 | Перемычка | |
| 20 | Прерыватель противоугонной системы | |
| 21 | Зуммер предупреждения об оставленных включенными габаритах | |
| 22 | Резерв | |
| 23 | Реле полностью открытого положения дроссельной заслонки (модели с бензиновыми двигателями с кондиционером) | |
| 24 | Реле задних противотуманных фонарей | |
| 25 | Реле системы освещения в дневное время (передние габариты) | |
| F35 | 20 | Противоугонная система, центральный замок, электропривод сидений – предохранитель |
Реклама
Вариант 2
| № | Описание |
|---|---|
| R1 | Насос ABS |
| R2 | Кондиционер |
| R3 | Топливный насос 4х4 |
| R4 | Омыватели фар |
| R5 | Функции двигателя |
| R6a | Главное реле ABS (кроме RS Cosworth) |
| R6b | Вольтметр (RS Cosworth) |
| R7a | Топливный насос |
| R7b | Предварительная коррекция |
| R8 | Зажигание |
| R9 | Обогрев заднего стекла |
| R10 | Реле электропитания |
| R11 | Задний противотуманный фонарь |
| R12a | Система дневного света |
| R12b | Уменьшенный ближний свет (правый руль) |
| R13 | Противотуманные огни |
| R14 | Реле стеклоочистителя |
| R15 | Реле заднего стеклоочистителя |
| R16a | Уменьшенный ближний свет (правый руль) |
| R16b | Система дневного света |
| R17 | Дальний свет |
| R18 | Предварительная коррекция |
| R19 | Освещение салона |
| R20 | Ближний свет |
| R21 | Иммобилайзер или автоматическая коробка передач |
| A | Передние противотуманные фары |
Вариант 3
| № | Описание |
|---|---|
| R1 | Серый – Ветровое стекло с подогревом |
| R2 | Красный – Прерывистое регулирование стеклоочистителя |
| R3 | Серый – Заднее стекло с подогревом |
| R4 | Темно-зеленый – Система ABS |
| R5 | Фиолетовый – Насос системы ABS |
| R6 | Белый / желтый – Дальний свет |
| R7 | Оранжевый – Прерывистое регулирование заднего стеклоочистителя |
| R8 | Зеленый/ Красный /Желтый – Реле CFI, EFI, EEC IV |
| R9 | Коричневый – Топливный насос |
| R10 | Коричневый – Магнитная муфта (система кондиционирования воздуха) |
| R11 | Зеленый – Система кондиционирования воздуха |
| R12 | Коричневый – Управление двигателем |
| R13 | Резерв |
| R14 | Резерв |
| R15 | Резерв |
| R16 | Фиолетовый – Топливный насос |
| R17 | Желтый – Задержка выключения подсветки салона |
| R18 | Зеленый – Стекла с электрическим стеклоподъемником |
| R19 | Серый – Задний противотумэнный фонарь |
| R20 | Запасное |
| R21 | Белый – модуль передней противотуманной фары |
| R22 | Голубой – Омыватель фар |
| R23 | Белый – Вспомогательный свет |
| R24 | Красный или Желтый – автоматическая коробка передач / тревога |
| R25 | Белый – Передняя противотуманная фара |
| R26 | Черный – выключатель стартера / замок рулевой колонки |
Электросхемы Ford Escort
Остались вопросы? Тогда предлагаем ознакомиться с принципиальными электрическими схемами форд эскорт: “скачать“.
Частые вопросы: предохранители и реле Ford Escort (1990–2003)
Реклама
Где находится блок предохранителей на Ford Escort (1990–2003)?
Где искать блоки на Ford Escort (1990–2003): Реле кондиционера – перегородка; Аккумуляторная батарея; Тепловой предохранитель (привод складывающейся крыши) — левая часть багажного отделения; Реле электродвигателя вентилятора системы охлаждения-за аккумуляторной батареей. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Escort (1990–2003)?
Найдите позицию прикуривателя в таблице на странице Ford Escort (1990–2003) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Escort (1990–2003) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Escort (1990–2003)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Escort (1990–2003)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Escort (1990–2003)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Escort (1990–2003)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Escort (1990–2003)?
Схема и таблица предохранителей Ford Escort (1990–2003) — на этой странице: Расположение блоков управления, Блок под капотом, Блок в салоне. Сохраните страницу — номиналы соответствуют штатной комплектации.
