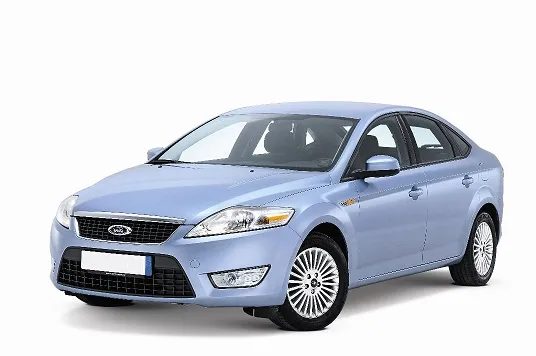

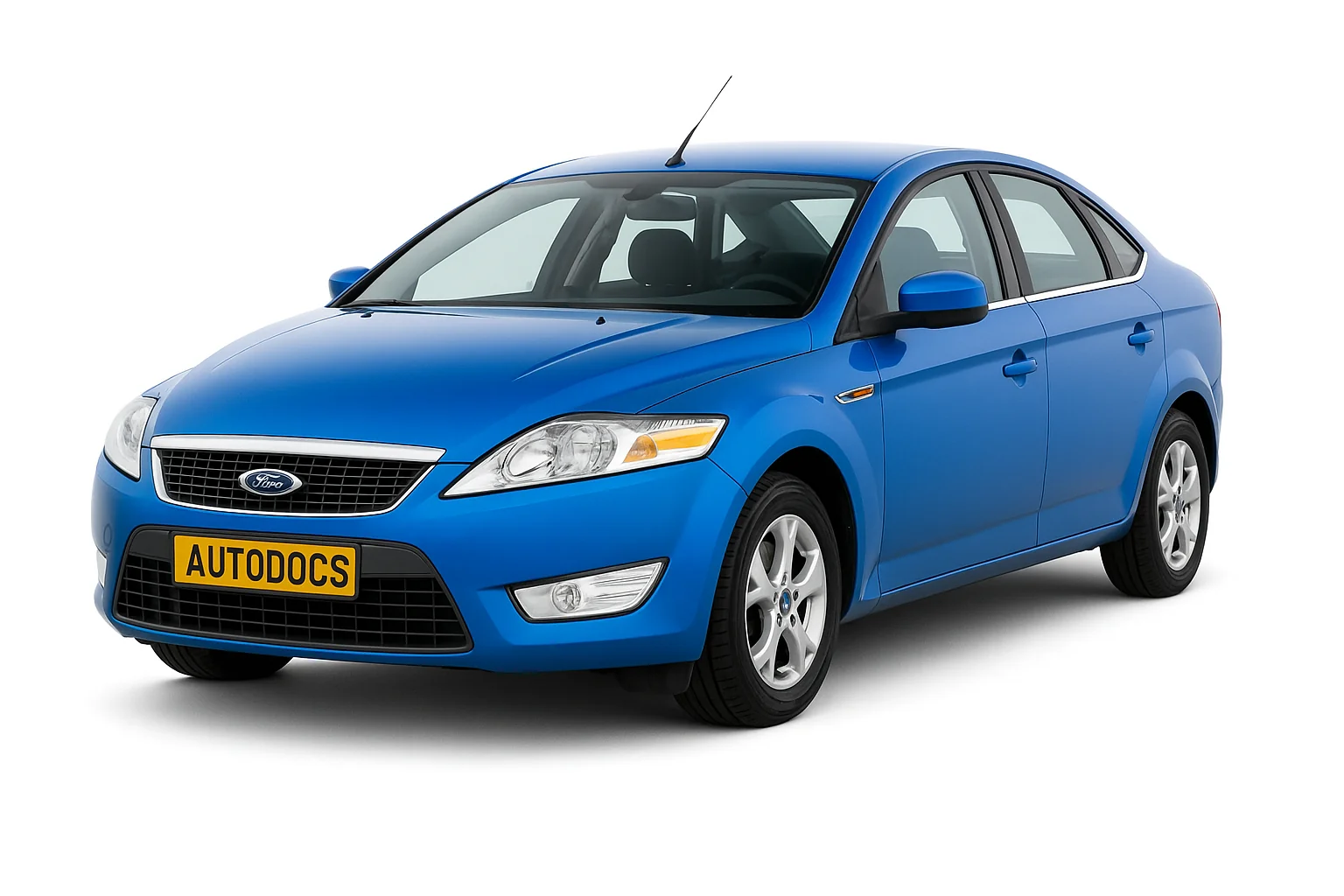

Ford Mondeo 4 го поколения выпускался в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годах как с бензиновыми, так и дизельными двигателями. За это время автомобиль прошел один рестайлинг. В нашей публикации вы сможете найти описание блоков предохранителей и реле Форд Мондео 4, места их расположения, схемы и фото – примеры исполнения. Отметим предохранитель отвечающий за прикуриватель.
В данной модели предусмотрены 3 основных блока с предохранителями и реле: под капотом, в салоне и багажном отделении.
Содержание
Блок в салоне
Он находится под бардачком. Для доступа нужно просто повернуть винт крепления и блок опустится вниз.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 5 | Датчик дождя |
| F2 | 10 | Питание системы SRS (подушки безопасности) |
| F3 | 5 | Датчик отклонения от курса (ESP), электрический стояночный тормоз |
| F4 | 7,5 | Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15 | Задний стеклоочиститель |
| F6 | 15 | Аудиосистема (включая голосовое управление) |
| F7 | 7,5 | Модуль рулевого колеса |
| F8 | 5 | Приборная панель |
| F9 | 15 | Дальний свет фар |
| F10 | 20 | Электропривод вентиляционного люка |
| F11 | 7,5 | Фонари заднего хода |
| F12 | Резерв | |
| F13 | 15 | Лампа передней противотуманной фары |
| F14 | 15 | Омыватель ветрового стекла |
| F15 | 10 | Система адаптивного круиз-контроля (АСС) |
| F16 | Резерв | |
| F17 | 10 | Плафоны освещения салона |
| F18 | 5 | Иммобилайзера двигателя |
| F19 | 15 | Прикуриватель |
| F20 | Резерв | |
| F21 | 5 | Устройство приема радиосигналов, датчик дождя |
| F22 | 20 | Топливный насос |
| F23 | Резерв | |
| F24 | 5 | Выключатель зажигания (стартера и приборов) |
| F25 | 10 | Лючок топливоналивной горловины |
| F26 | 5 | Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5 | Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5 | Выключатель стоп-сигналов |
В данном исполнении за прикуриватель отвечает предохранитель номер 19 на 15А.
Вариант 2
| № | A | Обозначение |
|---|---|---|
| F1 | 7,5 | Модуль рулевого колеса |
| F2 | 5 | Приборная панель |
| F3 | 10 | Плафоны освещения салона |
| F4 | 5 | Иммобилайзера двигателя |
| F5 | 7,5 | Адаптивная система круиз-контроля (ACC) |
| F6 | 5 | Датчик дождя |
| F7 | 20 | Прикуриватель |
| F8 | 10 | Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15 | Омыватели лобового стекла – задние |
| F10 | 15 | Омыватели лобового стекла – передние |
| F11 | 10 | Питание цепи разблокировки двери багажного отделения |
| F12 | 10 | Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 7,5 / 20 | Топливный насос |
| F14 | 5 | Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5 | Выключатель зажигания (стартера и приборов) |
| F16 | 5 | Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика) |
| F17 | 5 | Датчик вибрации рулевого колеса |
| F18 | 10 | Питание системы SRS (подушки безопасности) |
| F19 | 7,5 | ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора |
| F20 | 7,5 | Электронное устройство питания, электронный предохранитель, само затемняющееся зеркало, система предупреждения об уходе с полосы |
| F21 | 15 | Электропитание радиоприемника |
| F22 | 5 | Выключатель стоп – сигналов |
| F23 | 20 | Потолочный люк |
| F24 | 5 | Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой |
За прикуриватель отвечает предохранитель номер 20 на 7А.
Блок под капотом
Он находится с левой стороны рядом с фарой, под защитной крышкой.
Состоит из 2 частей: отдел предохранителей и отдел плавких вставок высокой мощности.
| № | A | Назначение |
|---|---|---|
| F1 | 10 / 15 | Модуль управления коробкой передач |
| F2 | Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V) | |
| F3 | 70 | 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор |
| 80 | Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi) | |
| F4 | 60 | Свечи подогрева |
| F5 | 60 / 70 | Вентилятор охлаждения двигателя (сдвоенный вентилятор) |
| F6 | 7,5 / 10 | Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик |
| 20 | Свеча предпускового подогрева испарителя | |
| F7 | 5 | Соленоиды реле |
| F8 | 10 / 15 / 20 | Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| F9 | 10 | Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) |
| 5 | Испаритель топливного насоса | |
| 7,5 | Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем) либо для 1,6L Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос | |
| F10 | 10 | Блок управления двигателем |
| 7,5 | Вспомогательный водяной насос | |
| F11 | 5 / 7,5 / 10 | Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан |
| F12 | 10 / 15 | Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) |
| 5 | Катушка реле | |
| F13 | 15 | Кондиционирование воздуха |
| F14 | 10 / 15 | 2.0LОтопитель дизельного фильтра, Датчик HEGO |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный дизельный подогреватель (PTC) |
| F17 | 60 | Питание А центрального блока плавких предохранителей |
| F18 | 60 | Питание В центрального блока плавких предохранителей |
| F19 | 60 | Питание С центрального блока плавких предохранителей |
| F20 | 60 | Питание D центрального блока плавких предохранителей |
| F21 | 30 | VQM/без VQM: приборный щиток/ аудиоблок/ AC/FLR |
| F22 | 30 | Модуль щеток стеклоочистителя |
| F23 | 25 / 30 | Обогреватель заднего стекла |
| F24 | 30 | Омыватели фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 25 | Вспомогательный подогреватель топлива |
| F28 | 40 | Вентилятор обогревателя |
| F29 | Резерв | |
| F30 | 5 | Питание ABS 30 |
| F31 | 15 | Звуковой сигнал |
| F32 | 5 | Отопитель, работающий на топливе – дистанционное управление |
| F33 | 5 | Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40 | Обогрев ветрового стекла, левая сторона |
| F35 | 40 | Обогрев ветрового стекла, правая сторона |
| F36 | 15 | Питание заднего стеклоочистителя 15 |
| 5 | АБС | |
| F37 | 7,5 / 10 | Обогрев передних форсунок омывателя/FLR + FSM KL15 |
| F38 | 10 | Питание PCM/TCM/EHPAS 15 |
| 5 | Адаптивная система круиз-контроля (ACC) | |
| F39 | 15 | Система адаптивного освещения (AFS) |
| F40 | 5 | Коррекция наклона света фар/модуль AFS |
| F41 | 20 | Панель приборов |
| F42 | 5 | Щиток IP |
| 10 | Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание | |
| F43 | 15 | Аудиоблок /модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) |
| 5 | Положение фар, система адаптивного головного освещения (AFS) | |
| F44 | 5 | Автоматическая система AC/ручная система AC |
| F45 | 5 | FLR (запуск/остановка) |
| 15 | Очиститель заднего стекла |
Блок в багажнике
Он расположен слева за за боковой обшивкой. В зависимости от кузова автомобиля и его комплектации возможны различные варианты исполнения.
Седаны
| № | A | Назначение элементов |
|---|---|---|
| FA1 | Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) | |
| FA2 | Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) | |
| FA3 | Блок управления левой задней двери (стеклоподъемники) | |
| FA4 | Блок управления правой задней двери (стеклоподъемники) | |
| FA5 | Блокировка замков задних дверей без участия блоков управления дверьми | |
| FA6 | Гнезда питания для подключения дополнительного оборудования | |
| FA7 | Соленоиды реле | |
| FA8 | Рестайлинг: Модуль бесключевой системы автомобиля Дорестайлинг: Замок рулевой колонки | |
| FA9 | Катушки реле VQM (запуск/остановка) | |
| FA10 | Электрическая регулировка положения сиденья водителя | |
| FA11 | Аксессуары, модуль прицепа | |
| FA12 | Электрическая регулировка положения сиденья водителя | |
| FB1 | Модуль системы помощи при парковке | |
| FB2 | Блок управления подвеской | |
| FB3 | Обогрев сиденья водителя | |
| FB4 | Обогрев сиденья переднего пассажира | |
| FB5 | Обогрев заднего левого сиденья | |
| FB6 | Резерв | |
| FB7 | Обогрев заднего правого сиденья | |
| FB8 | Система помощи при парковке, BLIS | |
| FB9 | Электрическая регулировка положения сиденья переднего пассажира | |
| FB10 | Противоугонная сигнализация | |
| FB11 | Резерв | |
| FB12 | Резерв | |
| FC1 | Резерв | |
| FC2 | Резерв | |
| FC3 | Резерв | |
| FC4 | Резерв | |
| FC5 | 20 | Автомобиль с системой запуска двигателя без ключа |
| 7.5 | CD-чейнджер, развлекательная система для задних пассажиров | |
| FC6 | Резерв | |
| FC7 | 5 | Модуль функции запоминания положения сиденья |
| FC8 | 20 | Дорестайлинг: Доступ без ключа |
| 7,5 | Рестайлинг: Мультимедийная система для пассажиров на задних сиденьях/ CD-чейнджер | |
| FC9 | 20 | Усилитель аудиосистемы |
| FC10 | 10 | Аудиосистема Sony |
| FC11 | Резерв | |
| FC12 | Резерв | |
