Ford Mondeo 4 generația a fost produs în anii 2007, 2008, 2009, 2010, 2011, 2012 și 2013, atât cu motoare pe benzină, cât și diesel. În acest timp, mașina a suferit un restyling. În publicația noastră veți găsi descrierea blocurilor de siguranțe și relee Ford Mondeo 4, locațiile acestora, schemele și fotografiile – exemple de configurație. Vom menționa siguranța care protejează bricheta.
Acest model este echipat cu 3 blocuri principale de siguranțe și relee: sub capotă, în habitaclu și în portbagaj.
Cuprins
Blocul din habitaclu
Acesta este situat sub torpedou. Pentru acces, trebuie doar să rotiți șurubul de fixare, iar blocul va coborî în jos.
Publicitate
Varianta 1
| Nr. | A | Descriere |
|---|---|---|
| F1 | 5 | Senzor ploaie |
| F2 | 10 | Alimentare sistem SRS (airbag-uri) |
| F3 | 5 | Senzor unghi de derivă (ESP), frână de parcare electrică |
| F4 | 7,5 | Alimentare electrică, pedală accelerator, siguranță electronică |
| F5 | 15 | Ștergător lunetă |
| F6 | 15 | Sistem audio (inclusiv comandă vocală) |
| F7 | 7,5 | Modul volan |
| F8 | 5 | Panoul de instrumente |
| F9 | 15 | Faza lungă |
| F10 | 20 | Acționare electrică trapă de ventilație |
| F11 | 7,5 | Lumini de marșarier |
| F12 | Rezervă | |
| F13 | 15 | Lampă ceață față |
| F14 | 15 | Spălător parbriz |
| F15 | 10 | Sistem control adaptiv al vitezei de croazieră (ACC) |
| F16 | Rezervă | |
| F17 | 10 | Plafoniere iluminare habitaclu |
| F18 | 5 | Imobilizator motor |
| F19 | 15 | Brichetă |
| F20 | Rezervă | |
| F21 | 5 | Dispozitiv recepție semnale radio, senzor ploaie |
| F22 | 20 | Pompa de combustibil |
| F23 | Rezervă | |
| F24 | 5 | Contact (demaror și instrumente) |
| F25 | 10 | Trappă de umplere combustibil |
| F26 | 5 | Sistem audio autonom (sistem de alarmă), OBD II (diagnosticare la bord) |
| F27 | 5 | Ansamblu coloană direcție, unitate de control climatizare |
| F28 | 5 | Comutator lumini de frână |
În această configurație, pentru brichetă răspunde siguranța numărul 19 de 15A.

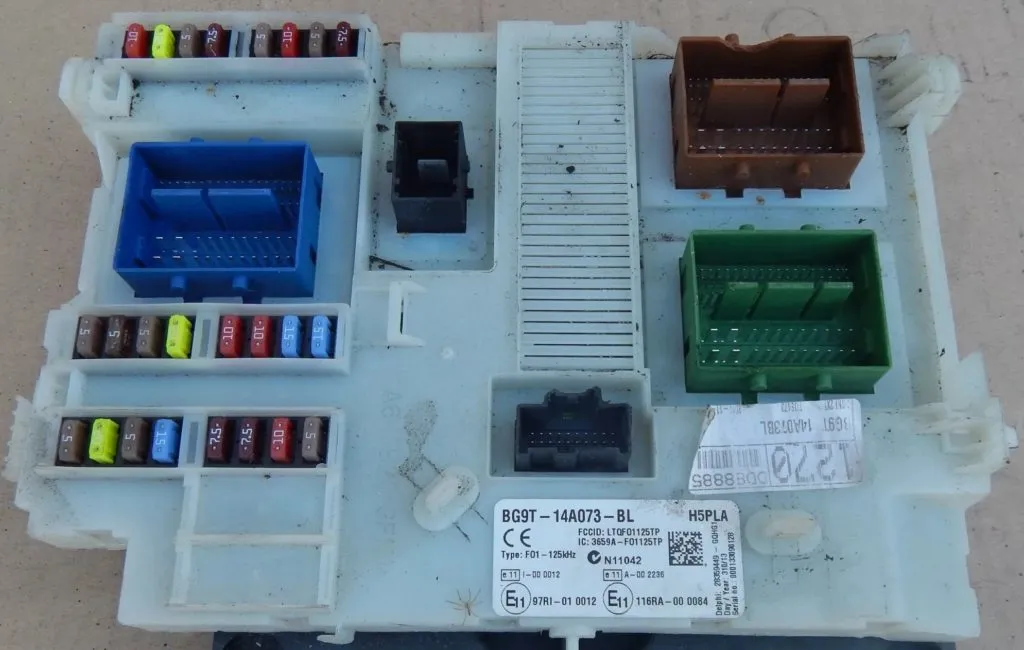

Varianta 2
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| F1 | 7,5 | Modul volan |
| F2 | 5 | Panoul de instrumente |
| F3 | 10 | Plafoniere iluminare habitaclu |
| F4 | 5 | Imobilizator motor |
| F5 | 7,5 | Sistem adaptiv de control al vitezei de croazieră (ACC) |
| F6 | 5 | Senzor ploaie |
| F7 | 20 | Brichetă |
| F8 | 10 | Alimentare circuit deblocare trappă de umplere rezervor combustibil |
| F9 | 15 | Spălătoare parbriz – spate |
| F10 | 15 | Spălătoare parbriz – față |
| F11 | 10 | Alimentare circuit deblocare ușă portbagaj |
| F12 | 10 | Alimentare circuit blocare trappă de umplere rezervor combustibil |
| F13 | 7,5 / 20 | Pompa de combustibil |
| F14 | 5 | Recepție la distanță frecvență, Senzor de mișcare în habitaclu |
| F15 | 5 | Contact (demaror și instrumente) |
| F16 | 5 | Sistem audio autonom (sistem de alarmă), OBDII (diagnosticare la bord) |
| F17 | 5 | Senzor vibrații volan |
| F18 | 10 | Alimentare sistem SRS (airbag-uri) |
| F19 | 7,5 | ABS, senzor de tangaj (ESP), frână de parcare electrică (EPB), alimentare pedală accelerator |
| F20 | 7,5 | Dispozitiv electronic de alimentare, siguranță electronică, oglindă electro-cromată, sistem de avertizare la ieșirea din bandă |
| F21 | 15 | Alimentare radio |
| F22 | 5 | Comutator lumini de frână |
| F23 | 20 | Trapă plafon |
| F24 | 5 | Alimentare modul control climatizare și modul control coloană direcție |
Pentru brichetă răspunde siguranța numărul 20 de 7A.
Bloc sub capotă
Acesta este situat pe partea stângă, lângă far, sub capacul de protecție.
Publicitate
Este format din 2 părți: secțiunea siguranțelor și secțiunea insertelor fuzibile de mare putere.
| Nr. | A | Destinație |
|---|---|---|
| F1 | 10 / 15 | Modul de control al cutiei de viteze |
| F2 | Motoare diesel: Control bujie incandescentă, monitorizare funcționare bujii preîncălzire vaporizator (restyling: 2.0L Duratorq-TDCi Stage V și 2.2L Duratorq-TDCi Stage V) | |
| F3 | 70 | 2.3L Duratec-HE și 2.2L Duratorq-TDCi cu AT: Ventilator răcire motor – ventilator dublu |
| 80 | Servodirecție electro-hidraulică (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V și 2.0L Duratorq-TDCi Stage V, 2,0l Duratorq-TDCi) | |
| F4 | 60 | Bujii de preîncălzire |
| F5 | 60 / 70 | Ventilator răcire motor (ventilator dublu) |
| F6 | 7,5 / 10 | Senzori HEGO 1 (control motor), faze variabile de distribuție (control motor), senzor CMS, senzor oxigen |
| 20 | Bujie preîncălzire vaporizator | |
| F7 | 5 | Solenoizi relee |
| F8 | 10 / 15 / 20 | Modul de control al grupului motopropulsor, dozator combustibil, senzor MAF, supapă de control presiune în rampa de combustibil (sistem control motor) |
| F9 | 10 | Senzor MAF, injectoare combustibil, supapă admisie reglabilă, supapă evacuare reglabilă, bobine de aprindere (sistem control motor) |
| 5 | Canistră vaporizator pompă combustibil | |
| 7,5 | Debitmetru de aer în masă, supapă recirculare gaze de eșapament EGR, vaporizator pompă combustibil control motor) sau pentru 1,6L Supapă de evacuare aer din sistemul de răcire, senzor TMAF, jaluzele active radiator, supapă de recirculare, bobină releu, pompă auxiliară apă | |
| F10 | 10 | Unitatea de control motor |
| 7,5 | Pompă auxiliară apă | |
| F11 | 5 / 7,5 / 10 | Supapă PCV, supapă VCV, senzor prezență apă în combustibil, supapă de purjare, supapă vortex, supapă admisie reglabilă, supapă EGR, supapă reglare alimentare ulei IVVT (sistem control motor) Senzor T.MAF, supapă reglabilă de decalaj evacuare, jaluzele active radiator, supapă de purjare canistră, supapă reglare turbocompresor, regulator presiune supraalimentare (sistem control motor) 1.6L EcoBoost SCTi: Supapă reglare presiune turbocompresor, supapă de setare distribuție variabilă admisie, supapă de setare distribuție variabilă evacuare, supapă de purjare filtru de cărbune sistem control vapori combustibil, supapă de recirculare electrică |
| F12 | 10 / 15 | Bobină de aprindere; supapă de purjare canistră, senzor presiune sistem direcție asistată (sistem control motor) |
| 5 | Bobină releu | |
| F13 | 15 | Climatizare |
| F14 | 10 / 15 | 2.0L Încălzitor filtru diesel, Senzor HEGO |
| F15 | 40 | Releu demaror |
| F16 | 80 | Încălzitor diesel auxiliar (PTC) |
| F17 | 60 | Alimentarea A a blocului central de siguranțe |
| F18 | 60 | Alimentarea B a blocului central de siguranțe |
| F19 | 60 | Alimentarea C a blocului central de siguranțe |
| F20 | 60 | Alimentarea D a blocului central de siguranțe |
| F21 | 30 | VQM/fără VQM: panou instrumente/ unitate audio/ AC/FLR |
| F22 | 30 | Modul perii ștergătoare |
| F23 | 25 / 30 | Încălzire lunetă |
| F24 | 30 | Spălătoare faruri |
| F25 | 30 | Supape ABS |
| F26 | 40 | Pompă ABS |
| F27 | 25 | Încălzitor auxiliar combustibil |
| F28 | 40 | Ventilator încălzire |
| F29 | Rezervă | |
| F30 | 5 | Alimentare ABS 30 |
| F31 | 15 | Claxon |
| F32 | 5 | Încălzitor pe combustibil – comandă la distanță |
| F33 | 5 | Unitatea de control a dispozitivelor de iluminat, solenoizi bloc siguranțe sub capotă |
| F34 | 40 | Încălzire parbriz, partea stângă |
| F35 | 40 | Încălzire parbriz, partea dreaptă |
| F36 | 15 | Alimentare ștergător lunetă 15 |
| 5 | ABS | |
| F37 | 7,5 / 10 | Încălzire duze spălător față/FLR + FSM KL15 |
| F38 | 10 | Alimentare PCM/TCM/EHPAS 15 |
| 5 | Sistem adaptiv de control al vitezei de croazieră (ACC) | |
| F39 | 15 | Sistem de iluminare adaptiv (AFS) |
| F40 | 5 | Reglaj înclinare faruri/modul AFS |
| F41 | 20 | Panou de instrumente |
| F42 | 5 | Panou IP |
| 10 | Modul control motor, modul control cutie viteze, servodirecție electro-hidraulică (EHPAS), 15, alimentare | |
| F43 | 15 | Unitate audio /modul închidere supape frână (BVC) / modul difuzare audio digitală (DAB) |
| 5 | Poziție faruri, sistem de iluminare adaptiv (AFS) | |
| F44 | 5 | Sistem AC automat/sistem AC manual |
| F45 | 5 | FLR (pornire/oprire) |
| 15 | Ștergător lunetă |
Publicitate
Blocul din portbagaj
Acesta este situat în stânga, sub masca laterală. În funcție de caroseria mașinii și de echipare, pot exista diferite variante de execuție.
Sedan
| Nr. | A | Destinația elementelor |
|---|---|---|
| FA1 | Modul control ușă față stânga (geamuri electrice, închidere centralizată, pliere oglinzi, încălzire oglinzi) | |
| FA2 | Modul control ușă față dreapta (geamuri electrice, închidere centralizată, pliere oglinzi, încălzire oglinzi) | |
| FA3 | Modul control ușă spate stânga (geamuri electrice) | |
| FA4 | Modul control ușă spate dreapta (geamuri electrice) | |
| FA5 | Blocare încuietori uși spate fără implicarea modulelor de control uși | |
| FA6 | Prize de alimentare pentru conectarea echipamentelor suplimentare | |
| FA7 | Solenoizi relee | |
| FA8 | Restyling: Modul sistem cheie fără cheie Pre-restyling: Încuietoare coloană direcție | |
| FA9 | Bobine releu VQM (pornire/oprire) | |
| FA10 | Reglare electrică poziție scaun șofer | |
| FA11 | Accesorii, modul remorcă | |
| FA12 | Reglare electrică poziție scaun șofer | |
| FB1 | Modul sistem de parcare asistată | |
| FB2 | Unitatea de control suspensie | |
| FB3 | Încălzire scaun șofer | |
| FB4 | Încălzire scaun pasager față | |
| FB5 | Încălzire scaun spate stânga | |
| FB6 | Rezervă | |
| FB7 | Încălzire scaun spate dreapta | |
| FB8 | Sistem de parcare asistată, BLIS | |
| FB9 | Reglare electrică poziție scaun pasager față | |
| FB10 | Alarmă anti-furt | |
| FB11 | Rezervă | |
| FB12 | Rezervă | |
| FC1 | Rezervă | |
| FC2 | Rezervă | |
| FC3 | Rezervă | |
| FC4 | Rezervă | |
| FC5 | 20 | Mașină cu sistem de pornire motor fără cheie |
| 7.5 | CD-changer, sistem de divertisment pentru pasagerii din spate | |
| FC6 | Rezervă | |
| FC7 | 5 | Modul funcție memorare poziție scaun |
| FC8 | 20 | Pre-restyling: Acces fără cheie |
| 7,5 | Restyling: Sistem multimedia pentru pasagerii din spate/ CD-changer | |
| FC9 | 20 | Amplificator sistem audio |
| FC10 | 10 | Sistem audio Sony |
| FC11 | Rezervă | |
| FC12 | Rezervă | |
