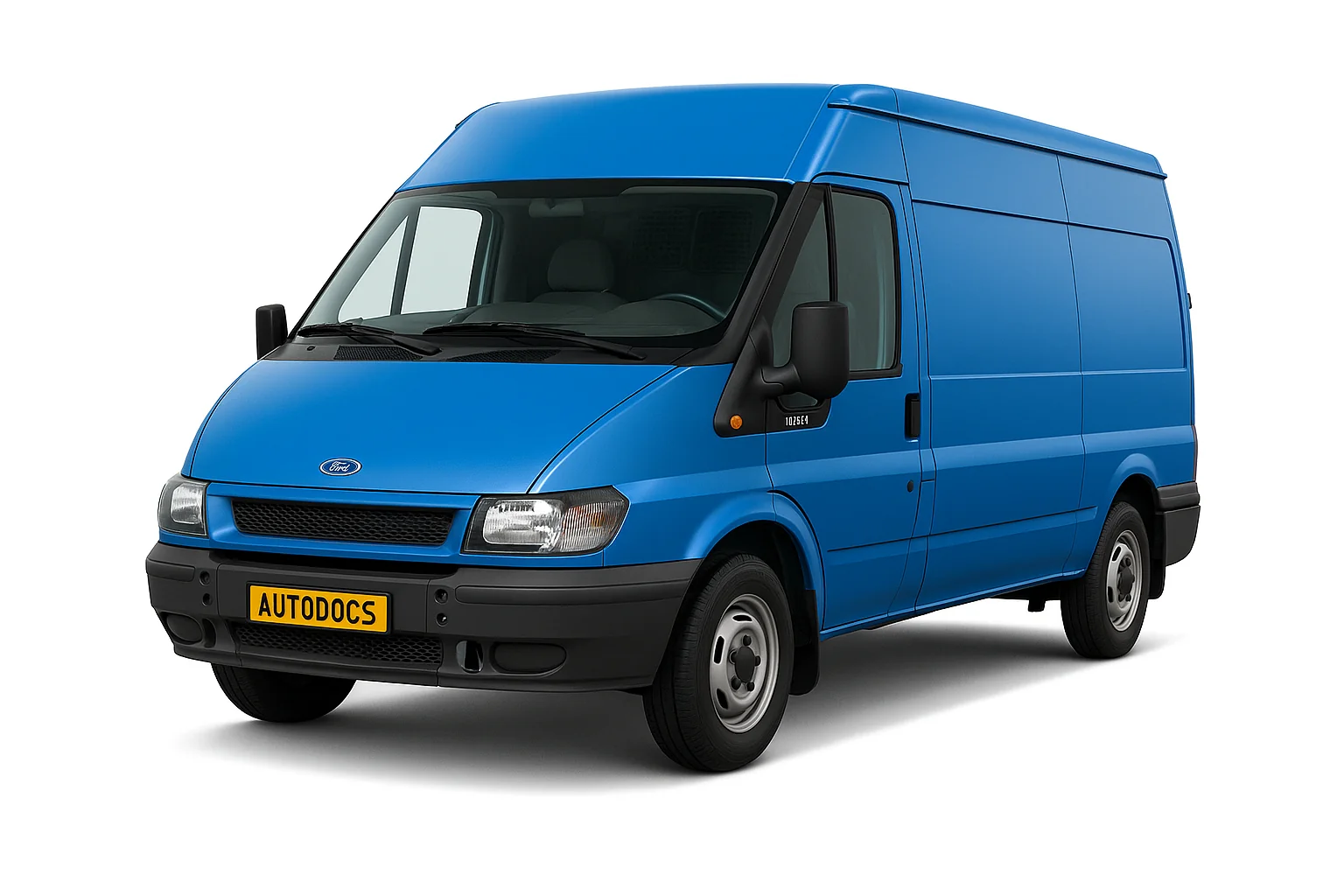

Ford Transit 6 выпускался в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
Исполнение блоков может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего Форд Транзит. А если не подходят схемы изучите описание для 5-го либо 7-го поколения соответственно.
Расположение блоков
Общая схема расположения электронных блоков управления
| № | A | Описание |
|---|---|---|
| 1 | Электронный блок управления кондиционером | |
| 2 | Блок управления противоугонной системой | |
| 3 | Звуковой сигнал 1 противоугонной системы | |
| 4 | Звуковой сигнал 2 противоугонной системы | |
| 5 | Дополнительный отопитель – днище (если есть) | |
| 6 | Блок управления дополнительным отопителем – если установлен | |
| 7 | Аккумуляторная батарея – под сиденьем | |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы | |
| 9 | Диагностический разъем (DLC) | |
| 10 | Блок предохранителей /реле, моторный отсек 1 | |
| 11 | Блок предохранителей /реле, моторный отсек 2 | |
| 12 | Блок предохранителей /реле, моторный отсек 3 | |
| 13 | Блок предохранителей /реле приборная панель 1 | |
| 14 | Блок предохранителей /реле приборная панель 2 | |
| 15 | 15 | Дополнительный предохранитель, блок управления противоугонной системы |
| 16 | 15 | Дополнительный предохранитель, блок управления противоугонной системы |
| 17 | 40 | Дополнительный предохранитель, система управления двигателем – около аккумуляторной батареи |
| 18 | 70/80 | Дополнительный предохранитель, система управления двигателем – около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера | |
| 20 | Резистор электродвигателя вентилятора отопителя, передний | |
| 21 | Резистор электродвигателя вентилятора отопителя, задний | |
| 22 | Звуковой сигнал | |
| 23 | Реле – прерыватель указателей ворота | |
| 24 | Инерционный выключатель отсечки подачи топлива – если установлен | |
| 25 | Блок управления системой парковки | |
| 26 | Электронный блок управления SRS |
Блок в салоне
Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.
или
| № | A | Назначение элементов |
|---|---|---|
| 201 | 15 | Щиток приборов, стеклоочиститель заднего окна, часы |
| 202 | 5 | Обогрев лобового стекла |
| 203 | 20 | Противотуманные фары/ фонари |
| 204 | Резерв | |
| 205 | 15 | Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание |
| 206 | 5 | Фонарь подсветки регистрационного знака |
| 207 | 10 | Модуль подушки безопасности |
| 208 | 10 | Подсветка щитка приборов |
| 209 | 15 | Габаритные огни |
| 210 | 15 | Тахометр, часы |
| 211 | 30 | Электродвигатель вентилятора отопителя задней части салона |
| 212 | 10 | Прикуриватель |
| 213 | 10 | Кондиционер воздуха для задней части салона |
| 214 | 15 | Освещение салона, электропривод зеркал |
| 215 | 20 | Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель |
| 216 | 20 | Гнезда питания для подключения дополнительного оборудования |
| 217 | 15 | Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 218 | Резерв | |
| 219 | 30 | Электропривод стеклоподъемников |
| 220 | 20 | Обогрев заднего стекла |
| 221 | 15 | Выключатель стоп сигналов |
| 222 | 15 | Аудиосистема |
| 223 | 30 | Электродвигатель вентилятора отопителя |
| 224 | 20 | Переключатель фар |
| 225 | 15 | Кондиционер воздуха |
| 226 | 20 | Аварийная световая сигнализация, указатели поворота |
| 227 | 5 | Аудиосистема, ABS |
| Реле | ||
| R14 | Реле стеклоочистителя | |
| R15 | Реле вспомогательных цепей зажигания | |
| R16 | Реле обогревателя лобового стекла, правая сторона | |
| R17 | Зуммер задней двери | |
| R18 | Освещение салона | |
| R19 | Зуммер задней двери | |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) | |
| R21 | Реле заднего стеклоочистителя | |
| R22 | Реле обогрева заднего стекла, зеркал | |
За прикуриватель отвечает предохранитель номер 212 на 10А.
Вне блока в салоне могут находится отдельные элементы:
- Предохранители системы централизованного закрывания замков и система сигнализации – на кронштейн, расположенный за щитком приборов
- Реле отопителя, Реле обогревателя стекла, Реле лампы освещения салона – расположен за щитком приборов (комбинация приборов).
Блоки под капотом
Основной блок
Место где он находится
| № | A | Обозначение |
|---|---|---|
| 1 | 5 | Механическая коробка передач ASM |
| 2 | Резерв | |
| 3 | 20 | Фары дневного времени, ближний свет |
| 4 | 5 | Датчик напряжения аккумулятора (дизельные двигатели) |
| 5 | 20 | Выключатель подачи топлива |
| 6 | 30 | Буксировочное оборудование |
| 7 | 15 | Звуковой сигнал |
| 8 | 20 | ABS |
| 9 | 20 | Дальний свет фар |
| 10 | 10 | Кондиционер воздуха |
| 11 | 20 | Омыватели лобового стекла, омыватели заднего стекла |
| 12 | Резерв | |
| 13 | 30 | Многофункциональный рычаг, очистители лобового стекла |
| 14 | 15 | Фонари заднего хода |
| 15 | 5 | Модуль управления иммобилайзером двигателя |
| 16 | 5 | Электронное управление двигателем |
| 17 | 30 | Буксировочное оборудование |
| 18 | Резерв | |
| 19 | 5 | Механическая коробка передач ASM |
| 20 | 15 | Механическая коробка передач ASM |
| 21 | 20 | Управление двигателем |
| 22 | 20 | Топливный насос |
| 23 | 10 | Ближний свет фар, правая сторона |
| 24 | 10 | Ближний свет фар, левая сторона |
| 101 | 40 | ABS |
| 102 | 40 | Обогрев лобового стекла, левая сторона |
| 103 | 50 | Основное электропитание системы электрооборудования |
| 104 | 50 | Основное электропитание системы электрооборудования |
| 105 | 40 | Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 106 | 30 | Зажигание |
| 107 | 30 | Зажигание |
| 108 | Резерв | |
| 109 | 40 | Вентилятор охлаждения двигателя (дизельные двигатели 2,0 л и двигатели DOHC 2,3 л) |
| 110 | 40 | Обогрев лобового стекла, правая сторона |
| 111 | 30 | Зажигание |
| 112 | Резерв | |
| 113 | 40 | Механическая коробка передач ASM |
| 114 | 30 | Реле компрессора активной подвески |
| 115 | Резерв | |
| 116 | Резерв | |
| 117 | Резерв | |
| 118 | Резерв | |
| 119 | Резерв | |
| 120 | Резерв | |
| 121 | Резерв | |
| 122 | Резерв | |
| Реле | ||
| R1 | Реле стартера | |
| R2 | Реле свечей накаливания Реле вентилятора системы охлаждения | |
| R3 | Реле звукового сигнала | |
| R4 | Реле дальнего света фар | |
| R5 | Реле генератора | |
| R6 | Реле ближнего света фар | |
| R7 | Реле системы управления двигателем | |
| R8 | Реле проверки исправности ламп (автомобили без ABS) | |
| R9 | TDdi: Реле топливного насоса TDci: Модуль инжектора | |
| R10 | Реле кондиционера (полностью открытое положение дроссельной заслонки) | |
| R11 | Реле топливного насоса низкого давления | |
| R12 | Реле вентилятора системы охлаждения | |
| R13 | Реле зажигания | |
| Диод | ||
| D1 | – | |
| D2 | – | |
| D3 | Разъем прицепа или муфта компрессора кондиционера | |
| D4 | Разъем прицепа или индикатор кондиционера | |
Дополнительный блок реле
Он расположен под коробкой предохранителей.
| № | Расшифровка |
|---|---|
| AR1 | Буксировочное оборудование |
| AR2 | Правый указатель поворота (в зависимости от варианта модели) |
| AR3 | Не используется |
| AR4 | Левый указатель поворота (в зависимости от варианта модели) |
| AR5 | Высокоскоростной вентилятор охлаждения (автомобили с дизельными двигателями 2.4 л и системой воздушного кондиционирования задней части салона) |
| AR6 | Не используется |
| AR7 | Высокоскоростной вентилятор охлаждения (дизельные двигатели 2.0 л и двигатели DOHC) |
| AR8 | Не используется |
| AR9 | Механическая коробка передач с автоматическим переключением передач |
| AR10 | Механическая коробка передач с автоматическим переключением передач |
