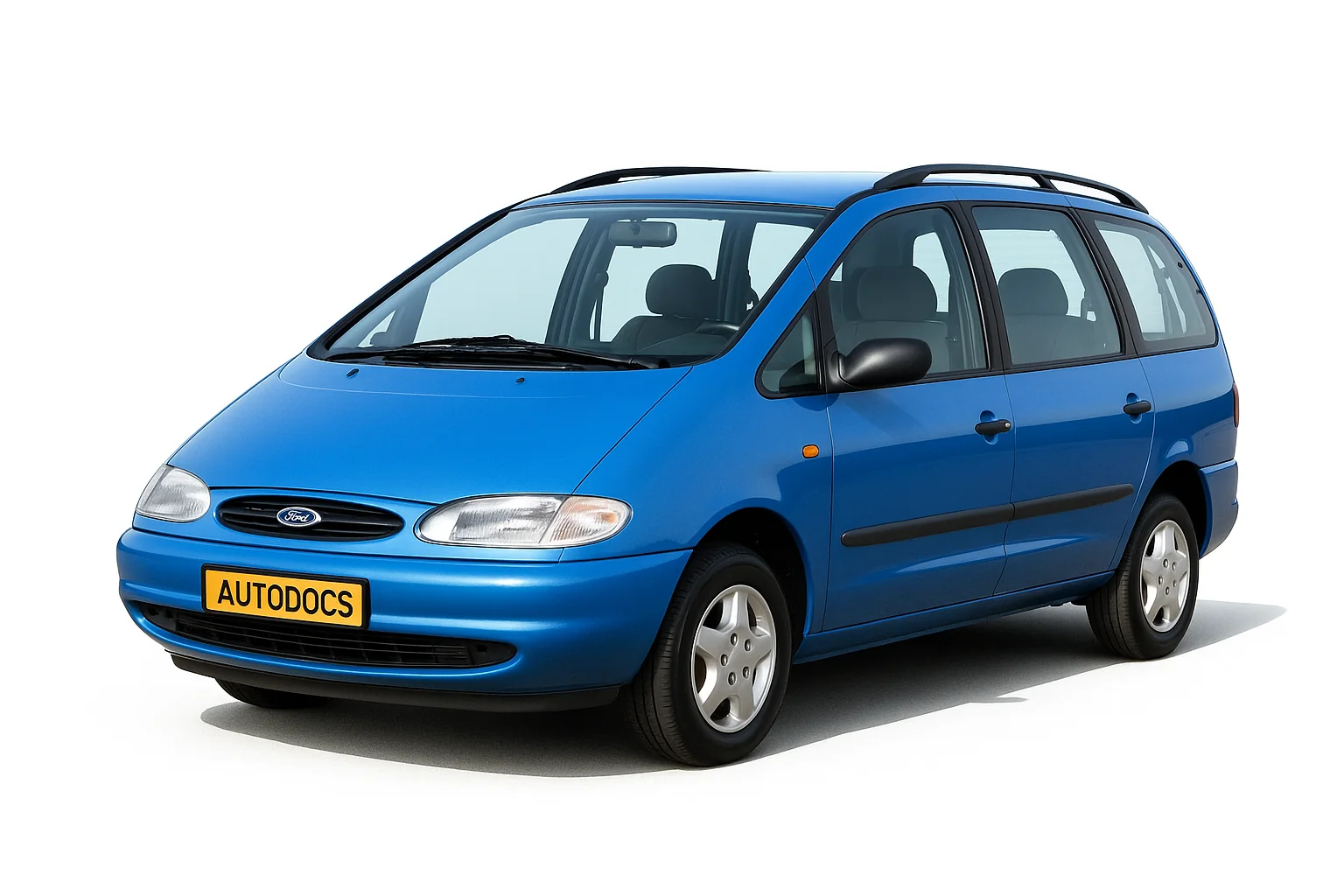

Ford Galaxy 1 выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Актуальное исполнение блоков и назначение элементов может отличаться от представленного и зависит от года выпуска (ресталиговые и дорестайлиговые) и уровня электро оснащенности автомобиля.
Расположение блоков
Общее расположение блоков представлено на данной схеме.
| № | Описание |
|---|---|
| 1 | Блок управления кондиционером (автоматическое управление температурой) – за приборной панелью |
| 2 | Блок управления электродвигателем вентилятора кондиционера, перед. (с автоматическим управлением температурой) |
| 3 | Блок управления электродвигателем вентилятора кондиционера, зад. (с автоматическим управлением температурой) |
| 4 | Блок управления противоугонной системой – в многофункциональном блоке управления |
| 5 | Звуковой сигнал противоугонной системы – резонатор системы впуска |
| 6 | Реле дополнительной аккумуляторной батареи – под передним правым сиденьем |
| 7 | Блок управления дополнительным отопителем – потолочная панель |
| 8 | Аккумуляторная батарея 1 |
| 9 | Аккумуляторная батарея 2 – под передним правым сиденьем (если есть) |
| 10 | Блок управления системой поддержания скорости (круиз – контроль) |
| 11 | Электродвигатель (привод) системы поддержания скорости (круиз – контроль) |
| 12 | Диагностический разъем (DLC) |
| 13 | Блок управления левым передним стеклоподъемником – дверь |
| 14 | Блок управления левым задним стеклоподъемником — дверь |
| 15 | Блок управления правым передним стеклоподъемником – дверь |
| 16 | Блок управления правым задним стеклоподъемником — дверь |
| 17 | Блок управления электродвигателем вентилятора системы охлаждения |
| 18 | Блок предохранителей /реле, приборная панель 1 – в многофункциональном блоке управления |
| 19 | Блок предохранителей/ реле приборная панель 2 |
| 20 | Блок предохранителей /реле приборная панель 3 |
| 21 | Резистор электродвигателя вентилятора отопителя, перед. (ручное управление температурой) |
| 22 | Резистор электродвигателя вентилятора отопителя, зад. (ручное управление температурой) |
| 23 | Звуковые сигналы – за бампером |
| 24 | Блок управления иммобилайзером — за комбинацией приборов |
| 25 | Кольцевая антенна иммобилайзера – возле замка зажигания |
| 26 | Реле указателей поворота – в многофункциональном блоке управления |
| 27 | Инерционный выключатель отсечки подачи топлива – под левым передним сиденьем |
| 28 | Много функционалыный блок управления — в блоке предохранителей реле приборной панели 1 – функции: Очиститель заднего стекла, очистители лобового стекла, указатели поворота, аварийная сигнализация, электропривод стеклоподъемников, функция задержки выключения освещения салона, обогреватель лобового стекла, обогреватель заднего стекла, централыный замок /дистанционное управление центральным замком, противоугонная система, система контроля исправности ламп, ближний/ далыний свет фар |
| 29 | Блок управления системы парковки – правая часть багажного отделения |
| 30 | Реле противотуманного фонаря (позиция 1) — левая часть багажного отделения |
| 31 | Реле противотуманного фонаря (позиция 2) – правая часть багажного отделения |
| 32 | Дополнительный предохранитель 76 , разъем электрооборудования прицепа – под передним правым сиденьем |
| 33 | Дополнительный предохранитель 77 , система зарядки, разъем электрооборудования прицепа дополнительный обогреватель – под передним правым сиденьем |
| 34 | Дополнительный предохранитель 78 , запасной – под передним правым сиденьем |
| 35 | Блок управления подогревателем сиденья водителя – под передним левым сиденьем |
| 36 | Блок управления подогревателем сиденья пассажира – под передним правым сиденьем |
| 37 | Боковой датчик удара, со стороны водителя – под передним левым сиденьем |
| 38 | Боковой датчик удара со стороны пассажира – под передним правым сиденьем |
| 39 | Электронный блок управления SRS |
| 40 | Блок управления электро оборудованием прицепа – левая часть багажного отделения |
| 41 | Электронный блок управления КПП |
| 42 | Датчик скорости автомобиля — КПП |
Блоки в салоне
Он находится под приборной панелью, за защитной крышкой, с обратной стороны которой находится актальная схема с назначением предохранителей.
Основной блок
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | Реле дополнительного отопителя | |
| 2 | Реле прерывистого режима работы очистителя заднего стекла | |
| 3 | Реле электронного блока управления двигателем | |
| 4 | Реле основных цепей зажигания | |
| 5 | — | |
| 6 | Реле указателей/ аварийной сигнализации | |
| 7 | Реле насоса омывателя фар | |
| 8 | Реле прерывистого режима работы очистителя/ омывателя лобового стекла | |
| 9 | Зуммер предупреждения об оставленных включенными габаритах | |
| 10 | Сборная шина задних противотуманных фонарей | |
| 11 | Реле звукового сигнала | |
| 12 | Реле топливного насоса (бензин) | |
| 13 | Реле дальнего /ближнего света фар | |
| 14 | — | |
| 15 | — | |
| F1 | 7.5 | Правая фара- ближний свет, корректор фары-левый |
| F2 | 7.5 | Левая фара-ближний свет, корректор фары-правый |
| F3 | 3 | Лампы подсветки номерного знака |
| F4 | 20 | Очиститель заднего стекла, электродвигатель вентилятора отопителя – задний, система освещения в дневное время |
| F5 | 10 | Электродвигатель очистителя лобового стекла, обогреватели форсунок омывателя |
| F6 | 25 | Электродвигатель вентилятора отопителя, блок управления кондиционером |
| F7 | Передние/ задние габариты – прав., зуммер предупреждения об оставленных включенными габаритах, | |
| F8 | 5 | Передние/ задние габариты — лев., зуммер предупреждения об оставленных включенными габаритах, |
| F9 | 20 | Обогреватель заднего стекла |
| F10 | 15 | Выключатель освещения, противотуманные фары, противотуманные фонари |
| F11 | 7.5 | Дальний свет — левая фара, индикатор включения дальнего света фар |
| F12 | 7.5 | Дальний свет – правая фара |
| F13 | 10 | Звуковые сигналы |
| F14 | 15 | Фонари заднего хода |
| F15 | 10 | Электронный блок управления двигателем, обогреватель системы вентиляции картера |
| F16 | 3 | Часы, лампа освещения салона – передняя, комбинация приборов |
| F17 | 10 | Указатели поворота |
| F18 | 10 | инерционный выключатель отсечки подачи топлива, электронный блок управления двигателем (ECM) -2,0 |
| F19 | 30 | Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера |
| F20 | 10 | Стоп-сигналы |
| F21 | 10/15 | Лампы освещения салона, часы, задний габарит, прикуриватель |
| F22 | 10 | Система диагностики, система кондиционирования, прикуриватель |
| F23 | 10 | Электродвигатель вентилятора системы охлаждения, реле электромагнитной муфты компрессора кондиционера |
| F24 | 30 | Электродвигатель очистителя лобового стекла |
| F25 | 60 | Свечи накаливания |
| F26 | 10 | Кислородный датчик |
| F27 | 50 | Реле обогревателя лобового стекла |
| F28 | 30 | Система управления противобуксовочной системой/ анти блокировочной системой тормозов |
| F29 | 30 | Система управления противобуксовочной системой/ анти блокировочной системой тормозов |
| F30 | 10 | Центральный замок, габаритные лампы двери |
| F31 | 10 | Звуковой сигнал противоугонной системы |
| F32 | 10 | Аварийная сигнализация (противоугонная система) |
| F33 | — | |
| F34 | 25 | Реле электродвигателя вентилятора системы охлаждения |
| F35 | 20 | Разъем электрооборудования прицепа |
| F36 | — | |
| F37 | 30 | Электропривод стекло подъемников |
| F38 | 20 | Электропривод сиденья |
| F39 | 25 | Реле электродвигателя вентилятора системы охлаждения |
За работу прикуривателя отвечают предохранители F21 и F22.
Реклама
Вариант 2
| № | A | Расшифровка |
|---|---|---|
| F1 | 20 | Подогреватель сидений |
| F2 | 10 | Комбинация приборов, подсветка комбинации приборов, электропривод стекло подъемников, электропривод зеркал заднего вида на дверях |
| F3 | 5 | Система ABS, лампы освещения салона, подсветка комбинации приборов, прикуриватель , часы, система поддержания скорости, система отопления/ вентиляции, дополнительный обогреватель, система кондиционирования, навигационная система, люк |
| F4 | 10 | Система управления двигателем, противоугонная система |
| F5 | 15 | Система парковки, фонарь(и) заднего хода, система управления АКПП, система 4WD, навигационная система, разъем электро оборудования прицепа |
| F6 | 10 | Звуковой сигнал |
| F7 | 20/25 | Прикуриватель, часы |
| F8 | 30 | Система зарядки, очиститель/ омыватель лобового стекла, дополнительный обогреватель, разъем электро оборудования прицепа |
| F9 | 30 | Анти блокировочная система тормозов (ABS) |
| F10 | 30 | Анти блокировочная система тормозов (ABS) |
| F11 | 20 | Омыватели фар |
| F12 | 15 | Прикуриватель, часы, очиститель/ омыватель лобового стекла, люк |
| F13 | 3 | Управление двигателем |
| F14 | 10/20/25 | Система управления двигателем, система поддержания скорости, система отопления/ вентиляции, система кондиционирования |
| F15 | 30 | Система управления двигателем, система кондиционирования |
| F16 | 10/30 | Система управления двигателем, система кондиционирования |
| F17 | 10/30 | Система управления двигателем, система управления АКПП, система отопления/ вентиляции |
| F18 | 5 | Система управления двигателем, система кондиционирования |
| F19 | 5 | Диагностический разъем, противоугонная система, комбинация приборов, система кондиционирования, аудиосистема, CD-чейнджер аудиосистемы, телефон, навигационная система, центральный замок, электропривод стекло подъемников |
| F20 | 10 | Система ABS, система управления АКПП, система управления двигателем, стоп-сигналы, комбинация приборов, система поддержания скорости, навигационная система, разъем электро оборудования прицепа |
| F21 | 25/30 | Кондиционер дополнительный обогреватель |
| F22 | 25/30 | Кондиционер дополнительный обогреватель |
| F23 | 10 | Аудиосистема, CD-чейнджер аудиосистемы, навигационная система |
| F24 | 25 | Система отопления/ вентиляции |
| F25 | 3 | Комбинация приборов, аудиосистема, CD-чейнджер аудиосистемы, навигационная система, телефон |
| F26 | 30 | Система управления АКПП, реле стартера – иммобилайзер, система управления двигателем, комбинация приборов |
| F27 | 25 | Управление двигателем, обогреватель лобового стекла, система кондиционирования/ отопления дополнительный обогреватель |
| F28 | 10 | Система ABS, система кондиционирования, система управления двигателем, очиститель/ омыватель лобового стекла, омыватели фар |
| F29 | 5 | Очиститель/ омыватель лобового стекла, обогреватель заднего стекла, система отопления/ вентиляции, система кондиционирования, дополнительный обогреватель |
| F30 | 3 | Задние габариты, лампы подсветки номерного знака, разъем электрооборудования прицепа |
| F31 | 15 | Противотуманные фары, разъем электро оборудования прицепа |
| F32 | 3/10 | Система управления двигателем, система поддержания скорости, система кондиционирования |
| F33 | 25/30 | Система зарядки, очиститель/ омыватель лобового стекла, дополнительный обогреватель, разъем электро оборудования прицепа |
| F34 | 25 | Система отопления/ вентиляции, система кондиционирования, дополнительный обогреватель |
| F51 | 20 | Обогреватель заднего стекла |
| F52 | 20 | Указатели поворота, аварийная сигнализация разъем электрооборудования прицепа, противоугонная система |
| F53 | 10 | Лампы подсветки проемов дверей, лампы освещения салона |
| F54 | 10 | Противоугонная система |
| F55 | 5 | Лампы подсветки проемов дверей, комбинация приборов, противоугонная система, центральный замок, электропривод стекло подъемников |
| F56 | 5 | Передние/ задние габариты (прав.), разъем электро оборудования прицепа, система освещения в дневное время, комбинация приборов |
| F57 | 5 | Передние /задние габариты (лев.), разъем электро оборудования прицепа, система освещения в дневное время, комбинация приборов |
| F58 | 10 | Корректор фар, система освещения в дневное время, левая фара, правая фара |
| F59 | 10 | Левая фара – ближний свет, комбинация приборов, корректор левой фары, система освещения в дневное время |
| F60 | 10 | Правая фара – ближний свет, комбинация приборов, корректор правой фары, система освещения в дневное время |
| F61 | 10 | Левая фара – дальний свет, комбинация приборов |
| F62 | 10 | Правая фара – дальний свет |
В данном исполнении за работу прикуривателя отвечает предохранитель номер 7 на 20А.
Блок с реле
Находится с обратной стороны основного блока.
Вариант 1
| № | Расшифровка |
|---|---|
| 1 | Блок управления складыванием зеркал |
| 10a | Реле звукового сигнала |
| 10b | Реле дополнительного отопителя |
| 11a | Реле стекло подъемника заднего бокового стекла, лев. |
| 11b | Реле стекло подъемника заднего бокового стекла, прав. |
| 12a | Реле полностью открытого положения дроссельной заслонки — АКПП |
| 12b | Реле полностью открытого положения дроссельной заслонки |
| 13a | Реле электродвигателя вентилятора отопителя-перед. |
| 13b | Реле электродвигателя вентилятора системы охлаждения |
| 17a | Реле отключения вентилятора отопителя 1 |
| 17b | Реле отключения вентилятора отопителя 2 |
| 18a | Реле отключения вентилятора отопителя 3 |
| 18b | — |
| 2 | Блок управления складыванием зеркал |
| 3 | Реле подкачивающего топливного насоса -Дизель |
| 4 | Реле электро двигателя вентилятора системы охлаждения – 2,0/2,3 |
| 5 | Блок управления электро магнитной муфтой компрессора кондиционера – Дизель |
| 6 | Реле системы управления трансмиссией |
| 7 | Блок управления электро оборудованием рулевого колеса |
| 8 | Блок управления электро оборудованием рулевого колеса |
| 9 | Реле системы освещения в дневное время — если установлено |
| 14 | — |
| 15 | — |
| 16 | Реле 2 стекло подъемника заднего бокового стекла |
| 19 | Реле насоса омывателя фар |
Вариант 2
| № | A | Описание |
|---|---|---|
| 20 | Реле топливного насоса — 2,8 Реле электродвигателя вентилятора системы охлаждения | |
| 21 | Реле системы управления двигателем – 2,0/2,3 | |
| 22 | Реле насоса системы подачи воздуха на выпуск – 2,8 | |
| 23 | Реле обогревателя лобового стекла | |
| 24 | Реле топливного насоса – 2,0/2,3 | |
| 25 | Реле стоп-сигналов | |
| 26 | Реле вспомогательных цепей зажигания | |
| 27 | Реле основных цепей зажигания | |
| F70 | 30 | Система подачи воздуха на выпуск- бензин |
| F73 | 50 | Обогреватель лобового стекла |
| F74 | 50 | Система подачи воздуха на выпуск- Дизель |
| F75 | 30 | Электропривод стекло подъемников |
Вариант 3
| № | Обозначение |
|---|---|
| 18 | Реле дополнительного отопителя |
| 19 | Реле дневных ходовых огней |
| 20 | Реле блокировки обгонной муфты |
| 21 | Реле задних вентиляционных окон |
| 22 | Реле обогрева лобового стекла |
| 23 | Реле сервотроника 4×4 |
| 24 | Реле стеклоподъемников |
| 25 | Размыкающее реле |
| 26 | Блок предупреждения (таймер) |
Реклама
Блоки под капотом
Находится в левой части подкапотного пространства и включает так же плавкие вставки высокой мощности.
Основной блок
| № | A | Назначение |
|---|---|---|
| F100 | 3 | Блок предохранителей/ реле, приборная панель 1 (F55) |
| F101 | 30 | Анти блокировочная система тормозов (ABS) |
| F102 | 30 | Анти блокировочная система тормозов (ABS) |
| F103 | 60 | Дополнительный отопитель, свечи накаливания |
| F104 | 40 | Электродвигатель вентилятора системы охлаждения 1 |
| F105 | 40 | Реле электродвигателя вентилятора системы охлаждения |
| F106 | 110 | Блок предохранителей/ реле 1, приборная панель (F13/F25/F27), блок предохранителей/ реле 3, приборная панель (F75) |
| F107 | 150 | Генератор |
Дополнительный блок
На некоторых моделях под капотом устанавливается ещё один блок.
| № | A | Расшифровка |
|---|---|---|
| 57 | 30 | Насос подачи воздуха |
| 58 | 40 | Вентилятор системы охлаждения |
| 59 | 40 | 30/ Вентилятор системы охлаждения |
| Реле | ||
| 50 | Реле вентилятора (3-я скорость) | |
| 51 | Реле дроссельной заслонки | |
| 52 | Реле вентилятора (2-я скорость) | |
| 53 | Реле замедления | |
| 54 | Реле вентилятора (1-я скорость) или Диод насоса охлаждающей жидкости |
|
| 55 | Реле автоматической коробки передач | |
| 56 | Реле насоса подачи воздуха | |
Электросхемы Форд Галакси
Не нашли ответ на свой вопрос? Изучите данные схемы электрических соединений Ford Galaxy 1 поколения: “скачать“.
Частые вопросы: предохранители и реле Ford Galaxy 1 (1995–2006)
Реклама
Где находится блок предохранителей на Ford Galaxy 1 (1995–2006)?
Где искать блоки на Ford Galaxy 1 (1995–2006): Реле дополнительной аккумуляторной батареи – под передним правым сиденьем; Блок управления дополнительным отопителем – потолочная панель; Аккумуляторная батарея 1; Аккумуляторная батарея 2 – под передним правым сиденьем (если есть). Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Galaxy 1 (1995–2006)?
Найдите позицию прикуривателя в таблице на странице Ford Galaxy 1 (1995–2006) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Ford Galaxy 1 (1995–2006) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Galaxy 1 (1995–2006)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Galaxy 1 (1995–2006)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Galaxy 1 (1995–2006)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Galaxy 1 (1995–2006)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Galaxy 1 (1995–2006)?
Схема и таблица предохранителей Ford Galaxy 1 (1995–2006) — на этой странице: Расположение блоков, Блоки в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
