Ford Galaxy 2 generația a fost produs în anii 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 și 2016, atât cu motoare pe benzină, cât și diesel. În acest timp, mașina a suferit o singură dată un facelift. În materialul nostru veți găsi descrierea blocurilor de siguranțe și relee Ford Galaxy generația 2 cu schemele blocurilor și exemple foto ale acestora. O să evidențiem siguranța responsabilă pentru brichetă.
Atribuirea siguranțelor și releelor poate diferi de cea prezentată și depinde de anul de fabricație și de nivelul de echipare al vehiculului dumneavoastră.
Bloc din habitaclu
Acesta se află sub torpedou și este fixat cu 2 șuruburi – elemente de blocare, care trebuie rotite pentru a avea acces la bloc.
Publicitate
Varianta 1

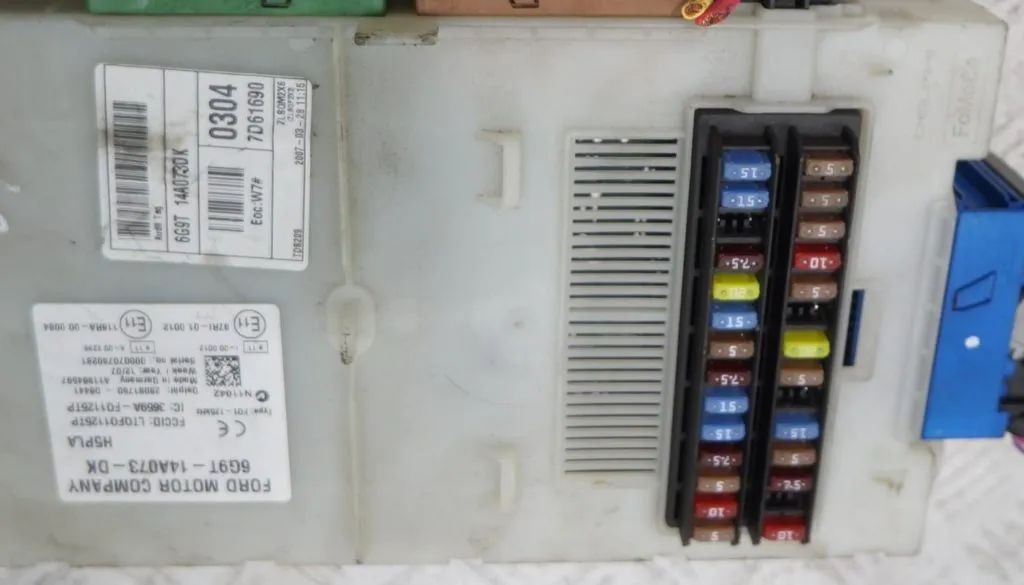

Foto – exemplu
Schema
Descriere
| F1 | 5A Senzor de ploaie |
| F2 | 10A SRS (airbag-uri) |
| F3 | 5A ABS, senzor de unghi (ESP), frână de parcare electrică (EPB), pedală de accelerație |
| F4 | 7,5A Alimentare electrică, pedală de accelerație, siguranță electronică |
| F5 | 15A Ștergător lunetă spate |
| F6 | 15A Sistem audio |
| F7 | 7,5A Modul volan |
| F8 | 5A Bord de instrumente |
| F9 | 15A Faruri de drum lung |
| F10 | 2 Trapă |
| F11 | 7,5A Lămpi de mers înapoi |
| F12 | Rezervă |
| F13 | 15A Faruri ceață față |
| F14 | 15A Spălător parbriz |
| F15 | 10A Sistem de control adaptiv al vitezei de croazieră (ACC) |
| F16 | Rezervă |
| F17 | 10A Iluminat interior |
| F18 | 5A Imobilizator |
| F19 | 15A Brichetă |
| F20 | Rezervă |
| F21 | 5A 2006-2007: Radio, senzor de ploaie, 2008-2009: Dispozitiv de recepție semnale radio, senzor de mișcare în habitaclu |
| F22 | 7,5/20A Pompă de combustibil |
| F23 | Rezervă |
| F24 | 5A Contact de pornire |
| F25 | 10A Trapă de alimentare combustibil |
| F26 | 5A Sistem audio autonom (sistem de alarmă anti-efracție), OBD II (diagnosticare computerizată de bord) |
| F27 | 5A Ansamblu coloană de direcție, unitate de comandă climatizare |
| F28 | 5A Întrerupător lumini de frână |
Pentru brichetă este responsabilă siguranța F19 de 15A.
Varianta 2
Fotografie
Publicitate
Schema
Atribuire
| F1 | 7,5A Modul volan |
| F2 | 5A Bord de instrumente |
| F3 | 10A Plafoniere iluminat interior |
| F4 | 5A Imobilizator motor |
| F5 | 7,5A Sistem adaptiv de control al vitezei de croazieră (ACC) |
| F6 | 5A Senzor de ploaie |
| F7 | 15/20A Brichetă |
| F8 | 10A Alimentare circuit deblocare trapă de alimentare combustibil |
| F9 | 15A Spălătoare parbriz – spate |
| F10 | 15A Spălătoare parbriz – față |
| F11 | 10A Alimentare circuit deblocare ușă portbagaj |
| F12 | 10A Alimentare circuit blocare trapă de alimentare combustibil |
| F13 | 20A Pompă de combustibil |
| F13 | 7,5/20A Pompă de combustibil (2.2L Duratorq-TDCi Stage V) |
| F14 | 5A Receptor radio de la distanță, Senzor de mișcare în habitaclu |
| F15 | 5A Contact (întrerupător) de pornire |
| F16 | 5A Sistem audio autonom (sistem de alarmă anti-efracție), OBD II (diagnosticare computerizată de bord) |
| F17 | 5A Acționare vibrație volan |
| F18 | 10A Alimentare sistem SRS (airbag-uri) |
| F19 | 7,5A ABS, senzor de unghi (ESP), frână de parcare electrică (EPB), alimentare pedală de accelerație |
| F20 | 7,5A Alimentare subsistem electronic, siguranță subsistem electronic, oglindă cu funcție de estompare automată, sistem de avertizare la părăsirea benzii |
| F21 | 15A Sistem audio (inclusiv comandă vocală) |
| F22 | 5A Întrerupător lumini de frână |
| F23 | 20A Trapă de acoperiș |
| F24 | 5A Ansamblu coloană de direcție, unitate de comandă climatizare |
Pentru brichetă este responsabilă siguranța numărul 7 de 15A sau 20A.
Bloc sub capotă
Este amplasat în partea stângă, sub capacul de protecție.
Publicitate
Foto – exemplu
Schema
Denumire
| F1 | 10/15A Modul de comandă cutie de viteze |
| F2 | 5A Comandă bujie incandescentă |
| F3 | 70/80A Ventilator răcire motor — ventilator dublu (2.3L Duratec-HE și 2.2L Duratorq-TDCi (autom.)) Servodirecție electro-hidraulică (EHPAS) |
| F4 | 60A Bujii de preîncălzire |
| F5 | 60/70A Ventilator răcire motor (1.6L Duratorq-TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi (manual), 2.0L Duratec-HE, 2.3L Duratec-HE și 2.0L EcoBoost SCTi) Ventilator sistem răcire motor — ventilator dublu (1.6L EcoBoost SCTi) |
| F6 | 7.5/10A Senzor HEGO, senzor CMS, senzor de oxigen 20A Bujie de preîncălzire a vaporizatorului |
| F7 | 5A Solenoizi relee |
| F8 | 10/15/20A Modul de comandă grup motopropulsor, dozator combustibil, senzor MAF, supapă de comandă presiune în rampa de combustibil (sistem de comandă motor) |
| F9 | 7.5/10/15A Supapă de eliminare aer din sistemul de răcire, senzor TMAF, jaluzele active radiator, supapă de bypass, bobină releu, pompă de apă auxiliară, Senzor MAF, supapă EGR, vaporizator pompă combustibil |
| F10 | 7,5/10A Modul de comandă motor (2.0L Duratorq-TDCi) Pompă de apă auxiliară (1.6L EcoBoost SCTi) |
| F11 | 10A Supapă PCV, supapă VCV, senzor prezență apă în combustibil, supapă de purjare, supapă vortex, supapă de admisie variabilă, supapă EGR, supapă de reglare alimentare ulei IVVT (sistem de comandă motor) Senzor T.MAF, supapă variabilă de sincronizare evacuare, jaluzele active radiator, supapă de purjare canistră, supapă de reglare turbocompresor, regulator presiune de supraalimentare (sistem de comandă motor) 7,5A Presiune în rampa de combustibil, dozator combustibil, jaluzele active radiator (2.2L Duratorq-TDCi Stage V) 10A Supapă de reglare turbocompresor, senzor MAF, jaluzele active radiator, supapă EGR, supapă VCV (1.6L Duratorq-TDCi) |
| F12 | 10A Bobină de inducție cu bujie; supapă de purjare canistră, senzor presiune sistem direcție asistată (sistem de comandă motor) |
| F12 | 10A Supapă de accelerație sistem de recirculare a gazelor de eșapament (EGR), sistem de comandă turbocompresor cu palete orientabile (2.0L Duratorq-TDCi) 5A Bobină releu 15A Bobine de inducție |
| F13 | 15A Aer condiționat |
| F14 | 15A Încălzitor filtru diesel (2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V și 1.6L Duratorq-TDCi) 10A Senzori de oxigen în gazele de eșapament (2,2L Duratorq-TDCi Stage V) |
| F15 | 40A Releu demaror |
| F16 | 80A Încălzitor auxiliar, funcționând pe motorină (PTC) |
| F17 | 60A Alimentarea A a blocului central de siguranțe fuzibile |
| F18 | 60A Alimentarea B a blocului central de siguranțe fuzibile |
| F19 | 60A Alimentarea C a blocului central de siguranțe fuzibile |
| F20 | 60A Alimentarea D a blocului central de siguranțe fuzibile |
| F21 | 30A VQM/fără VQM: bord de instrumente/ unitate audio /AC/FLR |
| F22 | 30A Modul perii ștergătoare |
| F23 | 25/30A Încălzire lunetă spate |
| F24 | 30A Spălătoare faruri |
| F25 | 30A Supape ABS |
| F26 | 40A Pompă ABS |
| F27 | 25/30A Încălzitor auxiliar combustibil |
| F28 | 40A Ventilator sistem de încălzire |
| F29 | Rezervă |
| F30 | 5A Alimentare ABS 30 |
| F31 | 15A Claxon |
| F32 | 5A Încălzitor, funcționând pe combustibil – comandă la distanță |
| F33 | 5A Unitate de comandă instrumente de iluminat, solenoizi bloc siguranțe sub capotă |
| F34 | 40A Încălzire parbriz, partea stângă |
| F35 | 40A Încălzire parbriz, partea dreaptă |
| F36 | 5A ABS 15A Alimentare ștergător lunetă spate |
| F37 | 7,5/10A Încălzire duze spălătoare față |
| F38 | 5A Sistem de control adaptiv al vitezei de croazieră (ACC) 10A Alimentare PCM/TCM /EHPAS |
| F39 | 15A Sistem de iluminare adaptiv (Adaptive Front Lighting System – AFS) |
| F40 | 5A Corecție înclinare faruri/modul sistem iluminare adaptiv (AFS) |
| F41 | 20A Panou de comandă |
| F42 | 10A Unitate de comandă motor, unitate de comandă transmisie, servodirecție electro-hidraulică (EHPAS) 5A Bord IP |
| F43 | 5A Corecție înclinare faruri/modul sistem iluminare adaptiv (AFS) 15A Unitate audio / modul de închidere supape frână (BVC) / modul de difuzare audio digitală (DAB) |
| F44 | 20A Servodirecție electro-hidraulică (2.0L Duratorq-TDCi), pompă de vacuum (2.5L Duratec-ST) 5A Sistem automat de aer condiționat (AC) / sistem de aer condiționat (AC) cu comandă manuală |
| F45 | 5A Ștergător lunetă spate, FLR (pornire/oprire) |
Relee
Publicitate
- R1 — releu demaror
- R2 — releu ECR
- R3 — releu compresor sistem climatizare
- R4 — releu bujii incandescente modele diesel
- R5 — releu ventilator sistem răcire motor
- R6 — releu încălzire parbriz
- R7 — releu bornă 15
- R8 — Releu viteză mare/ mică ștergător
- R9 — releu claxon
- R10 — releu spălătoare faruri
- R11 — releu pornire/ oprire ștergătoare parbriz
- R12 — releu blocare selector cutie automată.
Bloc din portbagaj
Acesta se află lateral, sub capacul de protecție.
Foto – exemplu de configurație
Schema generală
Decodificare
| FA1 | 25A Unitate de comandă ușă față stânga (geamuri electrice, închidere centralizată, pliere oglinzi, încălzire oglinzi) |
| FA2 | 25A Unitate de comandă ușă față dreapta (geamuri electrice, închidere centralizată, pliere oglinzi, încălzire oglinzi) |
| FA3 | 25A Unitate de comandă ușă spate stânga (geamuri electrice) |
| FA4 | 25A Unitate de comandă ușă spate dreapta (geamuri electrice) |
| FA5 | 10A Blocare încuietori uși spate fără implicarea unităților de comandă uși |
| FA6 | 15A Prize de alimentare pentru conectarea echipamentelor suplimentare |
| FA7 | 5A Solenoizi relee |
| FA8 | 20A 2010-2015: Modul sistem cheie inteligentă auto |
| FA9 | 5A 2011-2015: Bobine relee VQM (pornire/oprire) |
| FA10 | 30A 2006-2010: Acționare electrică reglaj scaun șofer |
| FA11 | 20A Accesorii, modul remorcă |
| FA12 | 30A 2011-2015: Acționare electrică reglaj scaun șofer |
| FB1 | 15A 2011-2015: Sistem jaluzele parasolar 5 2006-2010: Sistem de asistență la parcare, BLIS |
| FB2 | 15A Unitate de comandă suspensie |
| FB3 | 15A Încălzire scaun șofer |
| FB4 | 15A Încălzire scaun pasager față |
| FB5 | Rezervă |
| FB6 | 10A Sistem de climatizare zonă pasageri spate |
| FB7 | Rezervă |
| FB8 | 5A 2011-2015: Sistem de asistență la parcare, BLIS 10A Sistem jaluzele parasolar |
| FB9 | 30A Reglaj electric poziție scaun pasager față |
| FB10 | 10A Alarmă anti-efracție |
| FB11 | Rezervă |
| FB12 | Rezervă |
| FC1 | 7,5A Geamuri electrice ferestre laterale spate |
| FC2 | 30A Frână de parcare electrică (EPB) |
| FC3 | 30A Frână de parcare electrică (EPB) |
| FC4 | 10A Aer condiționat pentru partea din spate a habitaclului |
| FC5 | 20A 2011-2015: Vehicul cu sistem de pornire motor fără cheie 7,5A 2006-2010: Sistem multimedia pentru pasagerii din spate/ CD-șnur |
| FC6 | 20A Ventilator aer condiționat partea din spate a habitaclului |
| FC7 | 5A Modul funcție memorare poziție scaun |
| FC8 | 7,5A 2011-2015: Sistem multimedia pentru pasagerii din spate /CD-șnur 20A 2010: Vehicul cu sistem de pornire motor fără cheie |
| FC9 | 20A Amplificator sistem audio |
| FC10 | 10A Sony audiophile |
| FC11 | Rezervă |
| FC12 | Rezervă |
Manual Ford Galaxy 2
Mai multe informații despre repararea și întreținerea Ford Galaxy 2 puteți afla studiind acest manual: “descărcare”.
