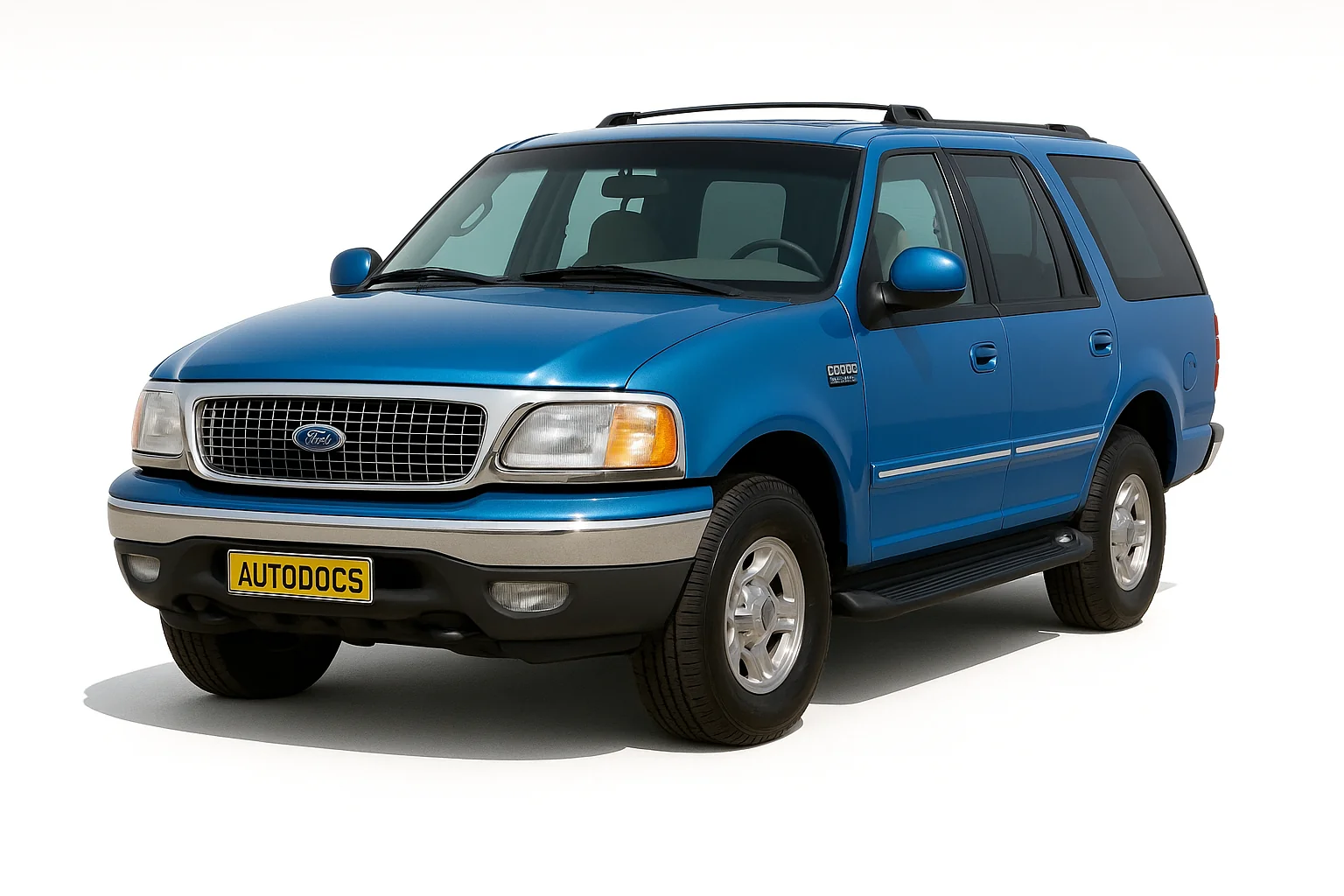

Ford Expedition 1 выпускался в 1996 и 2002 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Содержание
Расположение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения.
Блок в салоне
В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.
Вариант 1
| № | A | Описание |
|---|---|---|
| 1 | 15 | Стоп-сигналы / указатели поворота |
| 2 | 5 | Комбинация приборов, маршрутный компьютер |
| 3 | 25 | Прикуриватель |
| 4 | 5 | Модуль автолампы, реле фар, система защиты от кражи удаленного доступа с персональным модулем (RAP), зеркала с электроприводом |
| 5 | 15 | Муфта кондиционера, реле вентилятора гибридного автомобиля, лампы заднего хода, регулировка скорости, ДХО, привод комбинированной двери приборной панели, модуль рулевого управления с регулируемой диафрагмой (EVO) |
| 6 | 5 | Стандартный электронный модуль (GEM), блокировка переключения, модуль пневматической подвески, реле обогрева задней подсветки (HBL), датчик рулевого управления, маршрутный компьютер, компас |
| 7 | 5 | Вентилятор консоли, катушка реле вспомогательного вентилятора |
| 8 | 5 | GEM, радио, модуль RAP |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | 30 | Электродвигатель переднего стеклоочистителя, электродвигатель омывателя |
| 12 | 5 | Разъем диагностического прибора OBDII |
| 13 | 15 | Выключатель тормоза, датчик давления в тормозной системе |
| 14 | 15 | Лампы освещения салона, реле вспомогательных устройств с задержкой, реле заднего стеклоочистителя |
| 15 | 5 | GEM, модуль пассивной противоугонной системы (PATS) |
| 16 | 20 | Фары дальнего света, индикатор дальнего света |
| 17 | 10 | Зеркала с подогревом, переключатель обогрева зеркал |
| 18 | 5 | Подсветка приборов и переключателей |
| 19 | 10 | Диагностический монитор подушек безопасности, комбинация приборов |
| 20 | 5 | GEM, модуль пневмоподвески |
| 21 | 15 | Реле стартера, предохранитель №20 распределительной коробки |
| 22 | 10 | Диагностический монитор подушки безопасности |
| 23 | 10 | Электронный указатель поворота, вакуумные соленоиды полного привода, реле заряда аккумуляторной батареи прицепа, привод климатической двери консоли, вспомогательные приводы дверей смесителя и режима, модуль переключения вспомогательного горшка |
| 24 | 10 | Реле вентилятора I / P, распределительная коробка с предохранителями №7 |
| 25 | 5 | Модуль 4WABS, реле красных ламп 4WABS |
| 26 | 10 | Правая фара ближнего света, модуль ДХО |
| 27 | 5 | Реле противотуманных фар, выключатель главных фар |
| 28 | 10 | Левая фара ближнего света |
| 29 | 5 | Модуль автоматической лампы, комбинация приборов, контрольная лампа управления коробкой передач и переключатель |
| 30 | 30 | Катушки зажигания , реле PCM, модуль PATS, радио конденсаторы |
| 31 | Не используется | |
| R1 | Реле лампы освещения салона | |
| R2 | Реле энергосбережения | |
| R3 | Реле HBL | |
| R4 | Реле одного касания | |
| R5 | Вспомогательное реле задержки |
Вариант 2
| № | A | Назначение |
|---|---|---|
| 1 | 25 | Аудио |
| 2 | 5 | Навесной бортовой компьютер , электронный автоматический контроль температуры (EATC), модуль управления трансмиссией (PCM), кластер |
| 3 | 20 | Прикуриватель , разъем для диагностического прибора OBD-II |
| 4 | 7.5 | Модуль удаленного входа , зеркала, функции памяти (сиденья и педали) |
| 5 | 15 | Модуль управления скоростью , лампа заднего хода, модуль EVO, переключатель климатического режима (реле переднего вентилятора), реле дневных ходовых огней, система обнаружения заднего хода, автоблокировка, зеркало с электронным управлением |
| 6 | 5 | Блок управления , верхний бортовой компьютер, компас, соленоид блокировки переключения передач, модуль пневматической подвески, модуль GEM, датчик рулевого управления EVO, подогрев зеркала, обогреватель заднего стекла, система обратного срабатывания |
| 7 | 5 | Реле дополнительного вентилятора кондиционера (через предохранитель 22) |
| 8 | 5 | Радио , модуль удаленного входа, модуль GEM |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | 30 | Реле насоса переднего омывателя, реле работы / парковки стеклоочистителя, реле Hi / LO стеклоочистителя, электродвигатель стеклоочистителя, реле насоса заднего омывателя |
| 12 | 15 | Переключатель пневматической подвески |
| 13 | 20 | Выключатель стоп-сигнала (лампы), указатель поворота / аварийного сигнала, модуль управления скоростью |
| 14 | 15 | Задние дворники , лампы подножки, реле энергосбережения, реле освещения салона, реле задержки дополнительных устройств (электрические стеклоподъемники, люк на крыше, откидные окна) |
| 15 | 5 | Выключатель стоп-сигнала, (контроль скорости, блокировка переключения тормозов, ABS, входы модуля PCM, модуль пневматической подвески, Autolock), модуль GEM |
| 16 | 20 | Фары (дальний свет), комбинация (индикатор дальнего света) |
| 17 | 10 | Зеркала с подогревом , индикатор переключателя решетки обогрева |
| 18 | 5 | подсветка прибора (питание переключателя диммера) |
| 19 | Не используется | |
| 20 | 5 | Аудио, модуль пневматической подвески, модуль GEM, модуль памяти |
| 21 | 15 | Реле стартера , предохранитель 20, переключатель диапазонов коробки передач |
| 22 | 10 | Модуль подушки безопасности , переключатель климатического режима (реле вентилятора), EATC, реле вентилятора EATC, предохранитель питания 7 |
| 23 | 10 | Aux A / C, подогрев сидений, зарядка аккумулятора прицепа, указатель поворота / аварийной сигнализации, реле сцепления 4×4, потолочная консоль, зеркало E / C, модуль антиблокировочной тормозной системы на 4 колеса (4WABS) |
| 24 | Не используется | |
| 25 | Не используется | |
| 26 | 10 | Правая фара ближнего света |
| 27 | 5 | Реле противотуманных фар и индикатор противотуманных фар |
| 28 | 10 | Левая фара ближнего света |
| 29 | 5 | Модуль авто лампы , контрольный образец управления повышающей передачей |
| 30 | 30 | Пассивный противоугонный трансивер , кластер, катушки зажигания, реле модуля управления трансмиссией |
| 31 | 10 | Задняя интегрированная панель управления (аудио), CD-плеер |
| R1 | Реле лампы освещения салона | |
| R2 | Реле экономии заряда аккумулятора | |
| R3 | Реле обогревателя заднего стекла | |
| R4 | Реле окна в одно касание | |
| R5 | Реле задержки ACC |
За прикуриватель отвечают: предохранитель №3 (прикуриватель) в блоке предохранителей на панели приборов, а также предохранители №10 (розетка вспомогательной панели приборов), №11 (розетка вспомогательной консоли) в моторном отсеке. Блок предохранителей (1997-1998). С 1999 г. – предохранитель №3 (прикуриватель) в блоке предохранителей в щитке приборов и предохранители №1 (Power Point), №4 (консоль PowerPoint) в блоке предохранителей в моторном отсеке.
Реклама
Блоки под капотом
Вариант 1
Блок 1
| № | A | Назначение |
|---|---|---|
| 1 | 175 | Блок питания |
| 2 | 175 | генератор |
| 3 | 20 | Полевой мини-предохранитель генератора |
| 4 | 10 | Лампы для подножки |
| 5 | 20 | Усилитель, Усилитель сабвуфера |
Блок 2
Обозначение
- 5A Модуль управления трансмиссией (PCM)
- 20A Лампы стоп-сигнала / поворота прицепа
- 5A Задняя интегрированная панель управления аудиосистемой (RICP), чейнджер компакт-дисков, радио
Блок 3
| № | A | Расшифровка |
|---|---|---|
| 1 | 20 | Реле ходовых фонарей прицепа , реле резервных фонарей буксировки прицепа |
| 2 | 10 | Диагностический монитор подушки безопасности |
| 3 | 30 | Реле полной разблокировки, реле блокировки всех дверей, реле разблокировки водителя |
| 4 | 15 | Переключатель отправителя пневматической подвески |
| 5 | 20 | Реле звукового сигнала |
| 6 | 30 | Радио , усилитель звука премиум-класса, CD-чейнджер, задняя интегрированная панель управления, питание сабвуфера (предохранитель 3 и предохранитель 5) |
| 7 | 15 | Выключатель главного света , реле габаритных огней |
| 8 | 30 | Главный выключатель света, реле фар, многофункциональный переключатель |
| 9 | 15 | Модуль дневных ходовых огней (ДХО) , реле противотуманных фар |
| 10 | 25 | Разъем вспомогательного питания на приборной панели |
| 11 | 25 | Разъем дополнительного питания консоли |
| 12 | 10 | Реле мотора подъема заднего стеклоочистителя, реле опускания заднего стеклоочистителя |
| 13 | 30 | Вспомогательное реле кондиционера |
| 14 | 60 | Модуль антиблокировочной тормозной системы на 4 колеса (4WABS) |
| 15 | 50 | Твердотельное реле компрессора с пневмоподвеской, |
| 16 | 40 | Реле заряда аккумуляторной батареи прицепа , модуль предохранителей двигателя (предохранитель 2) |
| 17 | 30 | Shift on the Fly Relay, реле переключения передач раздаточной коробки |
| 18 | 30 | Контрольный образец сиденья с электроприводом |
| 19 | 20 | Реле топливного насоса |
| 20 | 50 | Замок зажигания (B4 и B5) |
| 21 | 50 | Замок зажигания (B1 и B3) |
| 22 | Подача батареи в распределительную коробку с предохранителями / реле | |
| 23 | 40 | Реле нагнетателя приборной панели |
| 24 | 30 | Реле питания PCM на , модуль предохранителей двигателя (предохранитель 1) |
| 25 | 30 | Панель предохранителей / реле распределительной коробки , реле задержки ACC |
| 26 | Не используется | |
| 27 | Панель реле / предохранителей в распределительной коробке, реле с подогревом | |
| 28 | 30 | Электронный контроллер тормозов прицепа |
| 29 | 30 | Реле откидного окна , реле гибридного вентилятора системы охлаждения |
Реклама
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 20 | Розетка |
| 2 | 30 | Модуль управления трансмиссией |
| 3 | 30 | Фары / Автолампы |
| 4 | 20 | Консольный PowerPoint |
| 5 | 20 | Запорные / парковочные фонари прицепа |
| 6 | 15 | Парковочные фонари / автолампы, предохранитель в салоне питания 18 |
| 7 | 20 | Рупор |
| 8 | 30 | Дверные замки с электроприводом |
| 9 | 15 | Дневные ходовые огни (ДХО) , противотуманные фары |
| 10 | 20 | Топливный насос |
| 11 | 20 | Поле генератора |
| 12 | 10 | задние дворники |
| 13 | 15 | Сцепление кондиционера |
| 14 | Не используется | |
| 15 | 10 | Лампы для подножки |
| 16 | Не используется | |
| 17 | 10 | Откидные окна |
| 18 | 15 | Модуль управления трансмиссией , |
| Топливные форсунки, | ||
| Топливный насос, | ||
| Датчик массы воздушного потока | ||
| 19 | 10 | буксирный стопор прицепа и фонарь правого поворота |
| 20 | 10 | буксировочный стопор прицепа и фонарь левого поворота |
| 21 | Не используется | |
| 22 | Не используется | |
| 23 | 15 | Датчики HEGO , |
| Вентиляционное отверстие канистры, | ||
| Автоматическая коробка передач, | ||
| Датчик CMS | ||
| 24 | Не используется | |
| 101 | 30 | Зарядка аккумулятора прицепа |
| 102 | 50 | Четырехколесный анти блокировочный тормозной модуль |
| 103 | 50 | Питание аккумуляторной батареи соединительного блока |
| 104 | 30 | Мотор переключения передач и сцепление 4×4 |
| 105 | 40 | Передний вентилятор климат-контроля |
| 106 | Не используется | |
| 107 | Не используется | |
| 108 | 30 | Электрический тормоз прицепа |
| 109 | 50 | Компрессор с пневмоподвеской |
| 110 | 30 | Сиденья с подогревом |
| 111 | 40 | Питание от аккумуляторной батареи выключателя зажигания (цепь работы / запуска) |
| 112 | 30 | Сиденье водителя с электроприводом , регулируемые педали, модуль памяти |
| 113 | 40 | Питание от аккумуляторной батареи выключателя зажигания (рабочие и вспомогательные цепи) |
| 114 | 30 | Вспомогательный вентилятор климат-контроля |
| 115 | Не используется | |
| 116 | 40 | Обогрев заднего стекла, обогрев зеркал |
| 117 | Не используется | |
| 118 | Не используется | |
| 201 | Реле габаритных огней прицепа | |
| 202 | Реле работы / парковки переднего стеклоочистителя | |
| 203 | Реле фонарей заднего хода прицепа | |
| 204 | Реле муфты кондиционера | |
| 205 | Задний дворник вниз | |
| 206 | Реле противотуманных фар | |
| 207 | Реле насоса переднего омывателя | |
| 208 | Реле насоса заднего омывателя | |
| 209 | Задний стеклоочиститель вверх | |
| 301 | Реле топливного насоса | |
| 302 | Реле заряда аккумуляторной батареи прицепа | |
| 303 | Реле Hi / Lo стеклоочистителя | |
| 304 | Реле модуля управления трансмиссией | |
| 401 | Не используется | |
| 501 | Диод модуля управления трансмиссией | |
| 502 | Диод сцепления кондиционера | |
| 503 | Не используется | |
| 601 | 30 | Аксессуар с задержкой (электрические стеклоподъемники, откидные окна, люк на крыше) |
| 602 | Не используется |
Частые вопросы: предохранители и реле Ford Expedition 1 (1996–2002)
Где находится блок предохранителей на Ford Expedition 1 (1996–2002)?
Где искать блоки на Ford Expedition 1 (1996–2002): Реле лампы освещения салона; Задняя интегрированная панель управления (аудио), CD-плеер; Реле экономии заряда аккумулятора; Разъем вспомогательного питания на приборной панели. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Ford Expedition 1 (1996–2002)?
Найдите позицию прикуривателя в таблице на странице Ford Expedition 1 (1996–2002) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Реклама
Не работает стеклоподъёмник на Ford Expedition 1 (1996–2002) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Ford Expedition 1 (1996–2002)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Ford Expedition 1 (1996–2002)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Ford Expedition 1 (1996–2002)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Ford Expedition 1 (1996–2002)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Ford Expedition 1 (1996–2002)?
Схема и таблица предохранителей Ford Expedition 1 (1996–2002) — на этой странице: Блок в салоне, Блоки под капотом. Сохраните страницу — номиналы соответствуют штатной комплектации.
