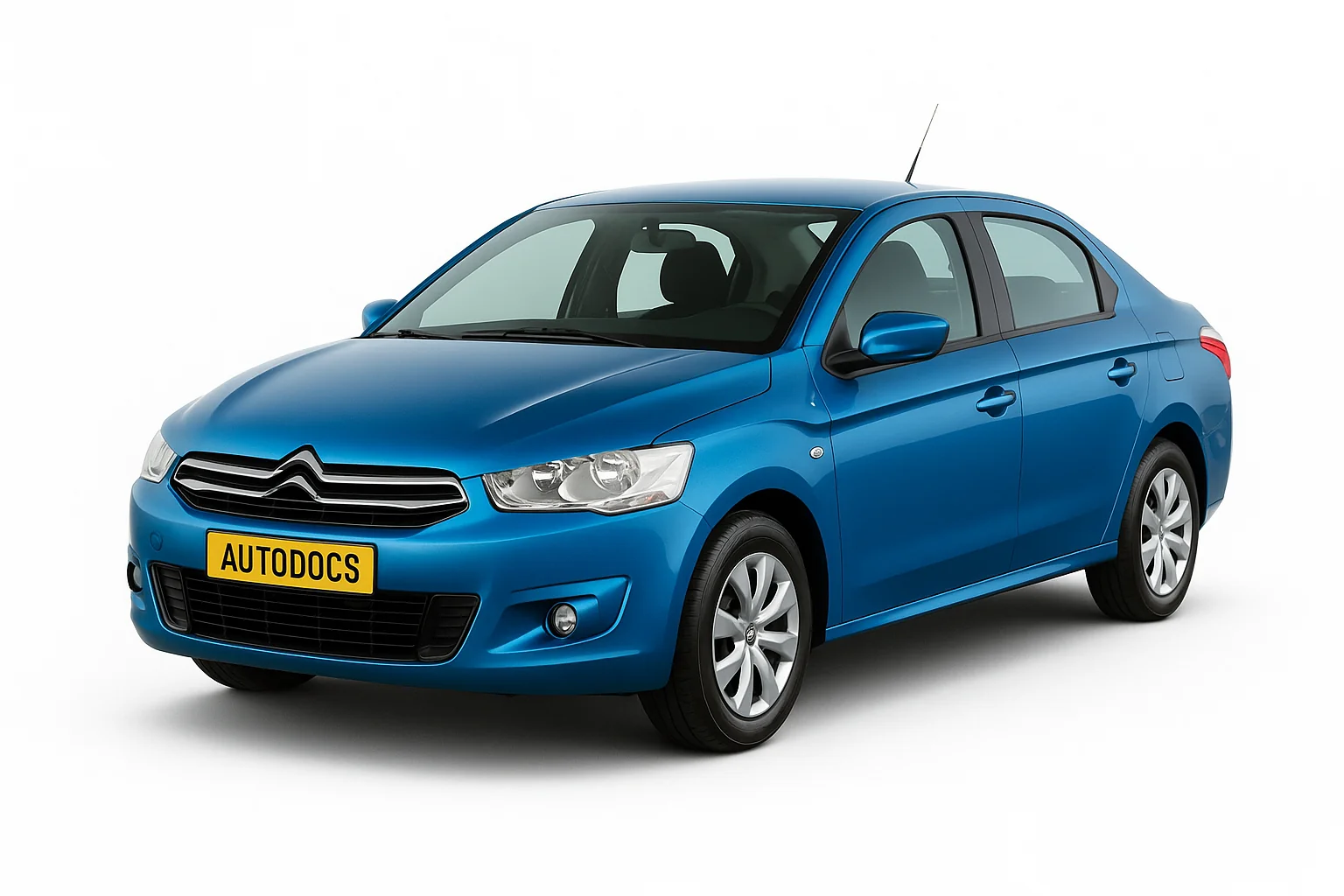

Citroën C-Elysée выпускался в 2012 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Содержание
В этом материале рассмотрим расположение блоков предохранителей Citroën C-Elysée, приведем схемы и описание назначения их элементов. Отдельно отметим предохранитель, отвечающий за работу прикуривателя и розеток, а также добавим руководство по эксплуатации автомобиля.
Блок предохранителей в салоне ситроен с элизе
Он расположен под панелью приборов (с левой стороны).
Сразу вы увидите первый элемент, основной находится под ним.
Описание 1 блока
| № | A | Назначение |
|---|---|---|
| F29 | 25 | Обогрев заднего стекла. |
| F30 | 10 | Обогрев наружных зеркал. |
| F31 | Не используется. | |
| F32 | Не используется. | |
| F33 | 30 | Передние стеклоподъемники. |
| F34 | 30 | Задние стеклоподъемники. |
| F35 | 30 | Подогрев передних сидений. |
| F36 | Не используется. | |
| F37 | 20 | Коммутационный блок прицепа. |
Описание 2 блока
| № | A | Назначение |
|---|---|---|
| F02 | 5 | Регулировка угла наклона фар, диагностический разъем, панель кондиционера. |
| F09 | 5 | Охранная сигнализация (послепродажная установка). |
| F11 | 5 | Дополнительный подогрев. |
| F13 | 5 | Система помощи при парковке, система помощи при парковке (послепродажная установка). |
| F14 | 10 | Панель кондиционера. |
| F16 | 15 | Прикуриватель, розетка 12 В. |
| F17 | 15 | Автомагнитола штатная, автомагнитола (нештатная установка). |
| F18 | 20 | Автомагнитола/Bluetooth, автомагнитола (послепродажная установка). |
| F19 | 5 | Монохромный дисплей С. |
| F23 | 5 | Плафоны, индивидуальные плафоны. |
| F26 | 15 | Звуковой сигнал. |
| F27 | 15 | Насос стеклоомывателя. |
| F28 | 5 | Замок зажигания с блокировкой рулевой колонки. |
За прикуриватель отвечает предохранитель 16 на 15А.
Предохранители под капотом
Этот блок предохранителей расположен в моторном отсеке возле аккумуляторной батареи (с левой стороны).
Выглядит он примерно так.
| № | A | Обозначение |
|---|---|---|
| F14 | 15 | Обогрев ветрового стекла снизу. |
| F15 | 5 | Компрессор кондиционера. |
| F16 | 15 | Противотуманные фары. |
| F18 | 10 | Правая фара дальнего света. |
| F19 | 10 | Левая фара дальнего света. |
| F29 | 40 | Мотор очистителя ветрового стекла. |
| F30 | 80 | Свечи накаливания |
Руководство по эксплуатации citroen c-elysee
Нужно больше информации про ремонт и обслуживание ситроен с элизе, скачайте инструкцию по эксплуатации.
Частые вопросы: предохранители и реле Citroën C-Elysée (2012–2012)
Где находится блок предохранителей на Citroën C-Elysée (2012–2012)?
Где искать блоки на Citroën C-Elysée (2012–2012): Регулировка угла наклона фар, диагностический разъем, панель кондиционера.; Панель кондиционера.; Замок зажигания с блокировкой рулевой колонки.; Мотор очистителя ветрового стекла.. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Citroën C-Elysée (2012–2012)?
Найдите позицию прикуривателя в таблице на странице Citroën C-Elysée (2012–2012) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Citroën C-Elysée (2012–2012) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Citroën C-Elysée (2012–2012)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Citroën C-Elysée (2012–2012)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Citroën C-Elysée (2012–2012)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Citroën C-Elysée (2012–2012)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Citroën C-Elysée (2012–2012)?
Схема и таблица предохранителей Citroën C-Elysée (2012–2012) — на этой странице: Блок предохранителей в салоне ситроен с элизе, Предохранители под капотом, Руководство по эксплуатации citroen c-elysee. Сохраните страницу — номиналы соответствуют штатной комплектации.
