Blocuri de siguranțe pentru Citroën C-Elysée

citroen c-elysee

Citroën C-Elysée — o berlină compactă, a cărei producție de serie a început în 2012. Modelul a fost livrat pe diverse piețe și, pe parcursul producției, a beneficiat de actualizări ale aspectului exterior și ale echipării.

În acest material, vom analiza amplasarea blocurilor de siguranțe Citroën C-Elysée, vom prezenta schemele și descrierea funcțiilor elementelor acestora. Vom menționa separat siguranța care asigură funcționarea brichetei și a prizei de 12 V, precum și vom adăuga manualul de utilizare al vehiculului.

Cuprins

Blocul de siguranțe din habitaclul Citroën C-Elysée

Acesta este amplasat sub bordul de instrumente (partea stângă).

Publicitate

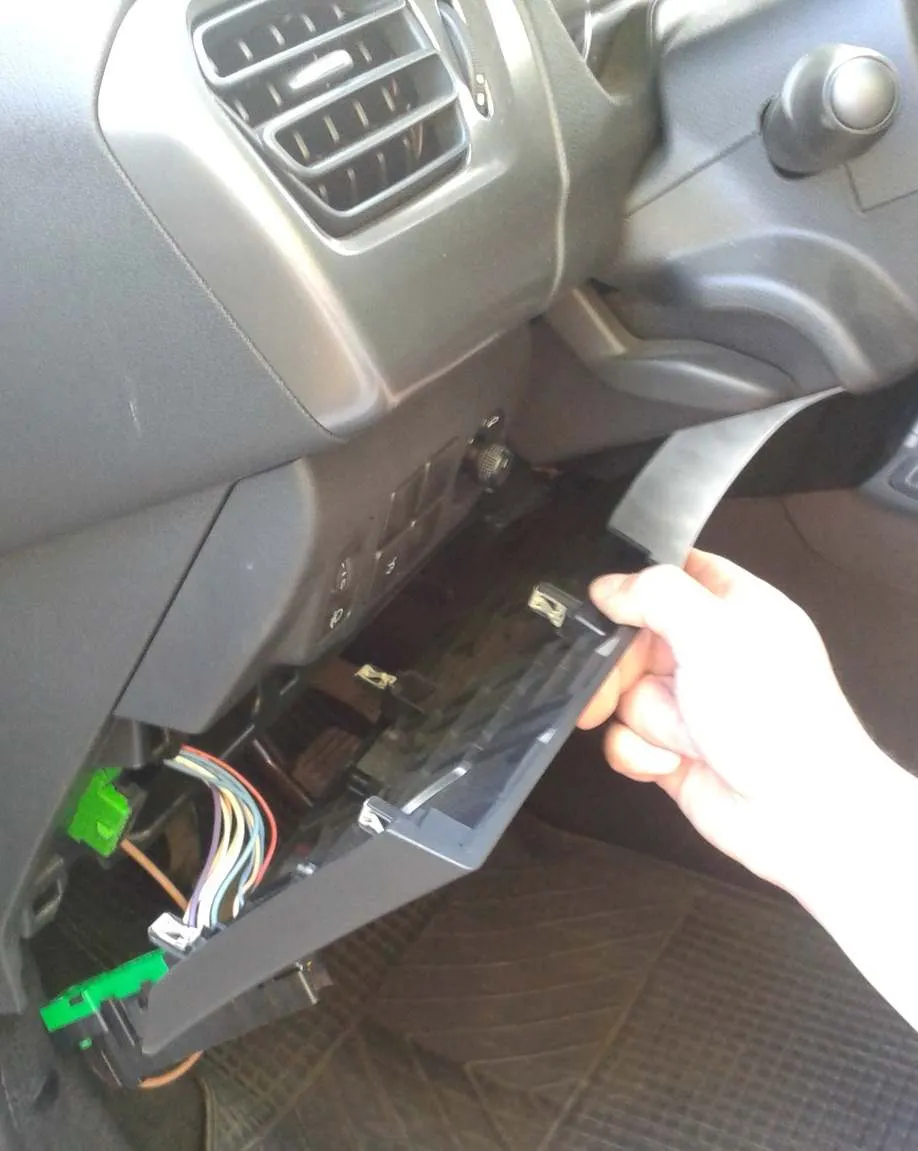

acces la blocul de siguranțe

Veți vedea imediat primul element, cel principal fiind situat sub acesta.

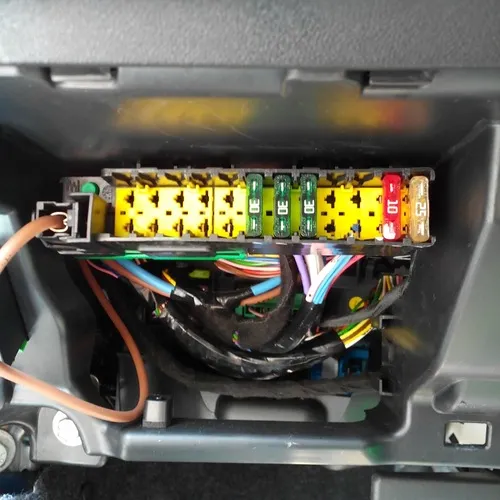

fotografie bloc 1

Schema generală

schema blocului Citroën C-Elysée

Publicitate

Descrierea blocului 2

F02 5A Reglarea unghiului farurilor, conector de diagnostic, panou de climatizare.
F09 5A Alarmă antifurt (instalare post-vânzare).
F11 5A Încălzire suplimentară.
F13 5A Sistem de asistență la parcare, sistem de asistență la parcare (instalare post-vânzare).
F14 10A Panou de climatizare.
F16 15A Brichetă, priză 12 V.
F17 15A Radioauto standard, radioauto (instalare nestandard).
F18 20A Radioauto/Bluetooth, radioauto (instalare post-vânzare).
F19 5A Ecran monocrom C.
F23 5A Plafoniere, plafoniere individuale.
F26 15A Claxon.
F27 15A Pompă lavaj parbriz.
F28 5A Contact cu blocare coloană de direcție.

Pentru brichetă răspunde siguranța 16 de 15A.

Descrierea blocului 1

Publicitate
F29 25 A Încălzire lunetă.
F30 10 A Încălzire oglinzi exterioare.
F31 — Neutilizat.
F32 — Neutilizat.
F33 30 A Geamuri electrice față.
F34 30 A Geamuri electrice spate.
F35 30 A Încălzire scaune față.
F36 — Neutilizat.
F37 20 A Bloc de comandă remorcă.

Siguranțe sub capotă

Acest bloc de siguranțe este amplasat în compartimentul motor, lângă bateria de acumulatori (partea stângă).

Acces la blocul de sub capotă

Arată aproximativ astfel.

Fotografie bloc sub capotă

Publicitate

Schema

Schema blocului sub capotă

Denumire

F14 15 A Încălzire parbriz în partea inferioară.
F15 5 A Compresor aer condiționat.
F16 15 A Faruri de ceață.
F18 10 A Far dreapta, lumină lungă.
F19 10 A Far stânga, lumină lungă.
F29 40 A Motor ștergător parbriz.
F30 80 A Bujii de preîncălzire

Manual de utilizare Citroën C-Elysée

Aveți nevoie de mai multe informații despre repararea și întreținerea Citroën C-Elysée, descărcați manualul de utilizare.
