Chevrolet Blazer este un vehicul de teren de dimensiuni medii, cu cinci uși, produs între 1996 și 2001. Ulterior, gama a fost continuată cu modelul Chevrolet TrailBlazer, care a suferit modificări constructive și tehnice semnificative. În acest material vom analiza amplasarea blocurilor de siguranțe și relee pentru Chevrolet Blazer prima generație, vom prezenta diagramele, fotografiile blocurilor și descrierea funcției elementelor acestora.
Deoarece Chevrolet Blazer a fost livrat în întreaga lume, nu există o descriere generală unică a siguranțelor și releelor. Configurația blocurilor și funcția elementelor depind de anul de fabricație și de nivelul de echipare. Verificați funcția cu cea a vehiculului dvs., aceasta fiind inscripționată pe capacul de protecție.
Bloc din habitaclu
Versiunea 1
Blocul se află în partea laterală a bordului, pe partea șoferului. Pentru a accesa, îndepărtați capacul.
Foto – diagramă
Publicitate

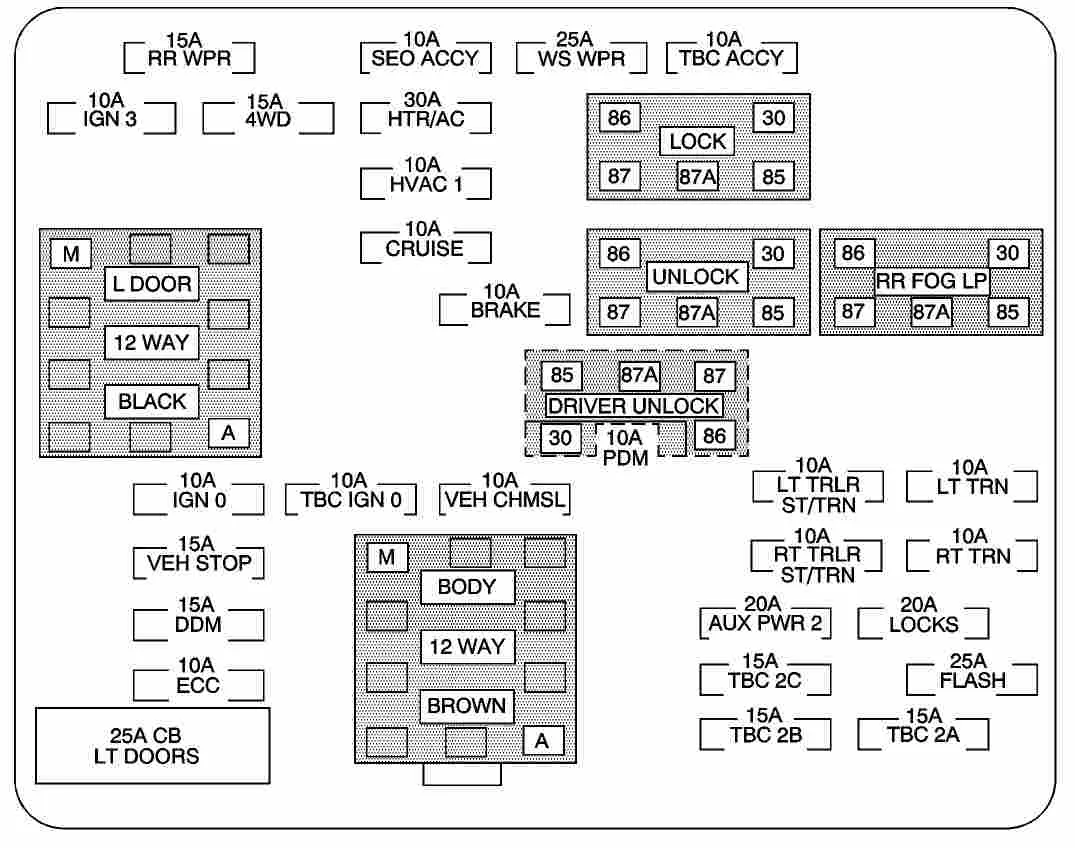

Diagramă varianta 1
Diagramă varianta 2
Diagramă varianta 3
Funcții
Publicitate
| RRWPR | Comutator ștergător lunetă |
| SEOACCY | Alimentare echipamente speciale suplimentare |
| WSWPR | Ștergătoare parbriz |
| ТВС ACCY | Controler sisteme caroserie – echipamente electrice suplimentare |
| IGN3 | Aprindere; sistem încălzire electrică scaune |
| 4WD | Sistem tracțiune integrală; baterie auxiliară |
| HTR/AC | Sistem climatizare |
| LCK | Releu centralizat uși (funcție de blocare) |
| HVAC1 | Oglindă retrovizoare interioară; sistem climatizare |
| LTDR | Conector cablaj ușă șofer |
| CRUISE | Regulator de viteză (cruise control) |
| UNLCK | Releu centralizat uși (funcție de deblocare) |
| RRFOG LP | Faruri ceață spate |
| BRAKE | Modul electronic de control al sistemului de frânare anti-blocare |
| DRIVER UNLCK | Releu centralizat uși – deblocare ușă șofer |
| IGNO | Modul control grup motopropulsor; modul control transmisie |
| ТВС IGN 0 | Controler sisteme caroserie |
| VEH CHMSL | Lumină de frână centrală înaltă vehicul și remorcă |
| LTTRLRST /TRN | Semnalizare stânga/lumină frână remorcă |
| LTTRN | Indicatoare direcție stânga și lumini laterale de poziție stânga |
| VEH STOP | Lumini de frână vehicul; modul sistem frânare; modul electronic control clapetă accelerație |
| RT TR LR ST/TRN | Semnalizare dreapta/lumină frână remorcă |
| RTTRN | Indicatoare direcție dreapta și lumini laterale de poziție dreapta |
| BODY | Conector cablaj principal |
| DDM | Modul ușă șofer |
| AUX PWR 2, M/GATE | Priză electrică suplimentară în portbagaj |
| LCKS | Sistem centralizat de blocare uși |
| ECC, TPM | Sistem climatizare partea posterioară; ușă portbagaj; monitor presiune anvelope |
| ТВС 2C | Controler sisteme caroserie |
| HAZRD | Modul semnalizare avarie |
| CB LT DRS | Siguranță automată circuit geam electric stânga |
| ТВС 2B | Controler sisteme caroserie |
| TBC2A | Controler sisteme caroserie |
Bricheta este desemnată ca CIGAR LTR.
Versiunea 2
Dacă nu ați găsit blocul în bord, atunci acesta se află sub perna scaunului din spate.
Diagramă
Descifrare
| 3 | Ușă portbagaj, modul 2 |
| 4 | Controler 3 sisteme caroserie |
| 5 | Neutilizat |
| 6 | Neutilizat |
| 7 | Controler 2 sisteme caroserie |
| 8 | Acționare electrică reglare scaune |
| 9 | Ștergător lunetă |
| 10 | Modul ușă șofer |
| 11 | Amplificator sistem audio |
| 12 | Modul ușă pasager față |
| 13 | Sistem climatizare în partea posterioară a habitaclului |
| 14 | Lumină de poziție spate stânga |
| 15 | Neutilizat |
| 16 | Lumină de frână centrală înaltă vehicul |
| 17 | Lumină de poziție spate dreapta |
| 18 | Încuietori uși |
| 19 | Modul ușă portbagaj/modul scaun șofer |
| 20 | Neutilizat |
| 21 | Blocare uși |
| 22 | |
| 23 | Neutilizat |
| 24 | Deblocare uși |
| 25 | Neutilizat |
| 26 | Neutilizat |
| 27 | Neutilizat |
| 28 | Trapă de ventilație |
| 29 | Neutilizat |
| 30 | Lumini de poziție |
| 31 | Controler sisteme caroserie – echipamente electrice suplimentare |
| 32 | Controler 5 sisteme caroserie |
| 33 | Ștergătoare parbriz |
| 34 | Lumină de frână vehicul |
| 35 | Modul control transmisie |
| 36 | Încălzire, ventilație și aer condiționat „B” |
| 37 | Lumini de poziție față |
| 38 | Indicator direcție stânga |
| 39 | Încălzire, ventilație și aer condiționat „1” |
| 40 | Controler 4 sisteme caroserie |
Bloc sub capotă

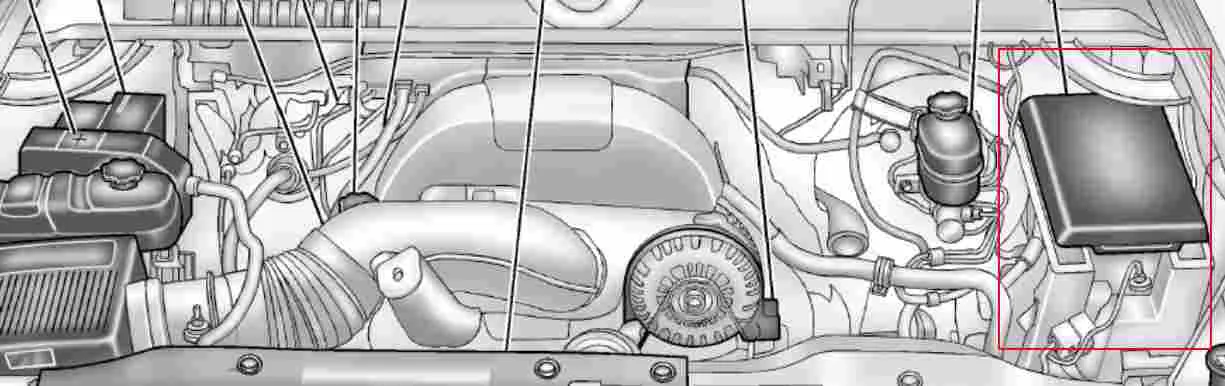

În compartimentul motor, acest bloc se află pe partea șoferului. Pentru acces, îndepărtați capacul.
Publicitate
Versiunea 1
Foto – exemplu
Diagramă varianta 1
Diagramă varianta 2
Diagramă varianta 3
Publicitate
Vehiculul dvs. poate să nu fie echipat cu toate siguranțele, releele sau echipamentele electrice menționate.
Descrierea generală a elementelor
| VSES /ECAS | Compresor sistem automat de reglare a nivelului caroseriei |
| IGNA | Aprindere |
| IGNB | |
| LBEC 1 | Centru electric stânga arhitectură magistrală; module uși stânga; controler sisteme caroserie; modul semnalizare avarie |
| TRI PARK | Lumini de poziție remorcă |
| RR PARK | Lumini de poziție spate dreapta și lumini laterale de contur |
| LR PARK | Lumini de poziție spate stânga și lumini laterale de contur |
| PARK LP | Releu lumini de poziție |
| STRTR | Releu demaror |
| INT PARK | Lumini de iluminare interioară habitaclu |
| STOP LP | Lumini de frână |
| ТВС ВАТТ | Alimentare controler sisteme caroserie de la baterie |
| SEOB2 | Faruri suplimentare pentru off-road |
| 4WS | Neutilizat |
| AUX PWR | Priză pentru conectarea echipamentelor electrice suplimentare (în consola centrală) |
| PCM 1 | Modul control grup motopropulsor |
| ETC/ECM | Modul electronic control clapetă accelerație; modul electronic sistem frânare |
| IGN E | Panou bord; releu sistem aer condiționat; indicatoare direcție/semnalizare avarie; releu demaror |
| RTD | Sistem electronic control suspensie; sistem automat reglare nivel caroserie; sistem neutralizare gaze de eșapament |
| TRLB/ U | Lumini de marșarier remorcă |
| F/ PMP | Motor electric pompă combustibil (releu) |
| B/U LP | Lumini de marșarier; sistem blocare schimbare trepte cutie automată |
| RR DEFOG | Încălzitor electric lunetă |
| HDLP-HI | Releu faruri lungă distanță |
| PRIME | Neutilizat |
| AIR BAG | Sisteme de airbag-uri |
| FRT PARK | Lumini de poziție față și lumini laterale de contur |
| DRL | Lumini de zi (releu) (echipament suplimentar) |
| SEO IGN | Releu încălzitor lunetă |
| ТВС IGN1 | Controler sisteme caroserie – aprindere |
| HI HDLP-LT | Lungă distanță (far stânga) |
| LH НЮ | Neutilizat |
| DRL | Lumini de zi (echipament suplimentar) |
| RVC | Sistem reglare tensiune |
| IPC /DIC | Panou bord; centru informații șofer |
| HVAC /ECAS | Sistem climatizare |
| CIG LTR | Brichetă |
| HI HDLP RT | Lungă distanță (far dreapta) |
| HDLP LOW | Lungă distanță (far dreapta) |
| А/С СОМР | Releu compresor aer condiționat |
| А/С СОМР | Compresor sistem aer condiționat |
| ТСМВ | Modul control transmisie |
| RRWPR | Ștergător/spălător lunetă |
| RADIO | Sistem audio |
| SE0B1 | Centru electric mediu arhitectură magistrală; încălzire electrică scaune spate; emițător universal (echipament suplimentar) |
| LO HDLP U | Scurtă distanță (far stânga) |
| BTSI | Sistem blocare schimbare trepte cutie automată |
| CRNK | Sistem demaror |
| LO HDLP RT | Scurtă distanță (far dreapta) |
| FOG LP | Releu faruri ceață |
| FOG LP | Faruri ceață |
| HORN | Releu claxon |
| W/ SWASH | Releu pompă spălător parbriz și lunetă |
| W/ SWASH | Pompă spălător parbriz și lunetă |
| INFO | Sistem infotainment pentru pasagerii din spate |
| RADIO AMP | Amplificator sistem audio |
| RH HID | Neutilizat |
| HORN | Claxon |
| EAP | Circuit reglare electrică pedale accelerație și frână |
| TREC | Neutilizat |
| SBA | Sistem de asistență la frânare de urgență |
- ЕСМ-В — Pompa motor, PCM/VCM
- RR DEFOG — Încălzitor lunetă
- IGN-E — Bobină ventilator auxiliar, releu compresor aer condiționat modul combustibil cald
- FUEL SOL — Solenoid combustibil (pentru diesel)
- GLOW PLUG — Preîncălzire bujii (pentru diesel)
- HORN — Sirenă, lumini sub capotă
- AUXFAN — Ventilator auxiliar
- ЕСМ-1 — Injectoare, PCM/VCM
- А/С-1 — Aer condiționat
- ENG-1 — Comutator aprindere, EGR, injecție, solenoid reglare turație de ralanti
- LIGHTING — faruri, comutator iluminare panou, faruri ceață, siguranțe
- ВАТТ — Baterie, magistrală bloc siguranțe
- IGN-1 — Comutator aprindere
- IGN-2 — Comutator aprindere
- BLOWER — Releu ventilatoare
- STOP/HAZ — Lumină de frână
Versiunea 2
Diagramă
Denumire
| 1 | Sistem automat de reglare a nivelului caroseriei |
| 2 | Far dreapta (lungă distanță) |
| 3 | Far dreapta (scurtă distanță) |
| 4 | Semnalizări marșarier remorcă |
| 5 | Far stânga (lungă distanță) |
| 6 | Far stânga (scurtă distanță) |
| 7 | Ștergător parbriz |
| 8 | Cutie de transfer automată |
| 9 | Spălător parbriz |
| 10 | Modul control grup motopropulsor, circuit B |
| 11 | Faruri ceață |
| 12 | Lumini de frână |
| 13 | Brichetă |
| 14 | – |
| 15 | Circuit reglare electrică pedale accelerație și frână |
| 16 | Controler sisteme caroserie; Aprindere „1” |
| 17 | Demaror |
| 18 | Sisteme de airbag-uri |
| 19 | Sistem de frânare electrică remorcă |
| 20 | Ventilator sistem răcire |
| 21 | Claxon |
| 22 | Aprindere |
| 23 | Modul electronic control clapetă accelerație |
| 24 | Panou bord; centru informații șofer |
| 25 | Sistem blocare schimbare trepte cutie automată |
| 26 | Modul control transmisie |
| 27 | Semnalizări marșarier |
| 28 | Modul control grup motopropulsor, circuit 1 |
| 29 | Senzor concentrație oxigen |
| 30 | Sistem aer condiționat |
| 31 | Controler 1 sisteme caroserie |
| 32 | Remorcă |
| 33 | Sistem de frânare anti-blocare |
| 34 | Aprindere A |
| 35 | Motor electric ventilator |
| 36 | Aprindere B |
| 37 | Neutilizat |
| 38 | Ștergător/spălător lunetă |
| 39 | Faruri ceață |
| 40 | Claxon |
| 41 | Pompă combustibil |
| 42 | Spălător parbriz |
| 43 | Faruri lungă distanță |
| 44 | Sistem aer condiționat |
| 45 | Ventilator sistem răcire |
| 46 | Modul control faruri |
| 47 | Demaror |
| 48 | Baterie panou comandă |
| 49 | Circuit reglare electrică pedale accelerație și frână |
| 50 | Indicator direcție dreapta remorcă |
| 51 | Indicator direcție stânga remorcă |
| 52 | Lumini de semnalizare avarie |
| 53 | Modul control faruri |
| 54 | Electrovană de injecție secundară de aer |
| 55 | Vană injecție secundară |
| 56 | Pompă injecție secundară de aer |
| 57 | Grup motopropulsor |
| 58 | Sistem de stabilitate dinamică Stabilitrak |
| 59 | Sistem reglare tensiune |
