Chevrolet TrailBlazer 1 выпускался в 2001 и 2010 годах. В статье рассмотрены расположение блоков предохранителей и реле, схемы, назначение и номиналы элементов. Приведены фотографии блоков и пояснения для различных вариантов комплектации автомобиля. Материал поможет быстро найти нужный предохранитель при проверке электрооборудования. Перед заменой сравните обозначения со схемой конкретного автомобиля и учитывайте его комплектацию.
Реклама
Назначение предохранителей и реле может отличаться от показанного и зависит от года выпуска и уровня электрооборудования вашего автомобиля.
Содержание
Блоки в моторном отсеке

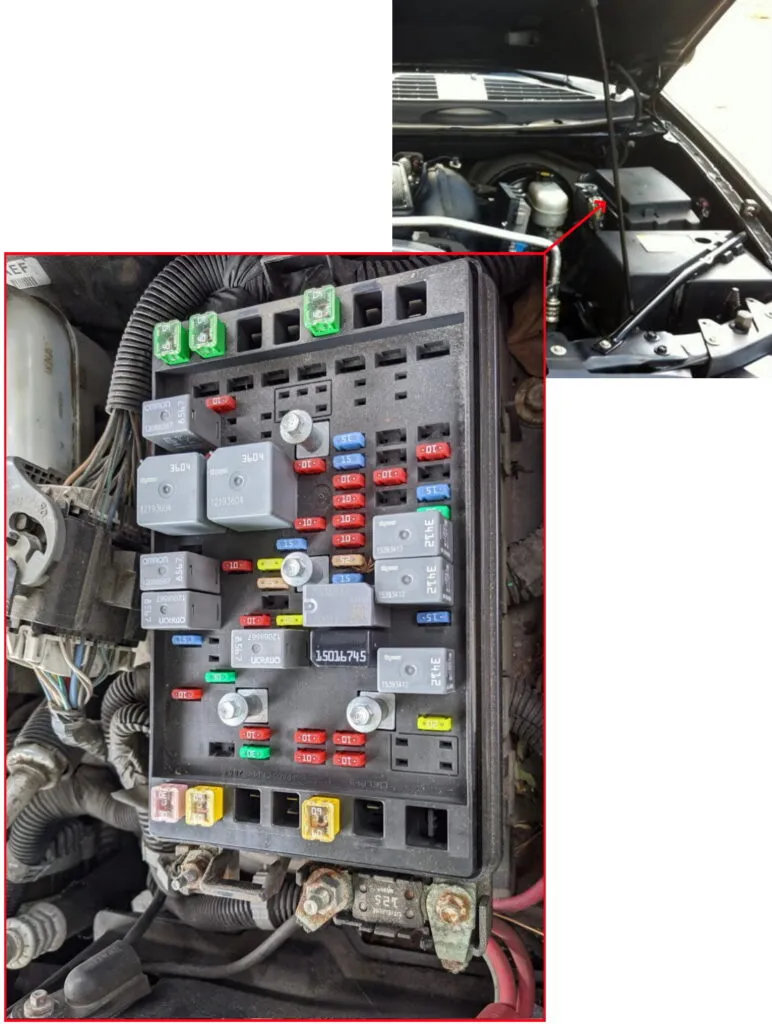

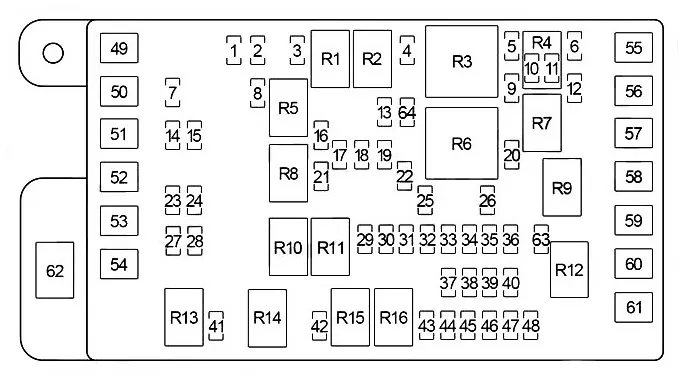

В моторном отсеке, под капотом, блок предохранителей и реле установлен с левой стороны рядом с аккумулятором.
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Клапан вентиляции адсорбера топливных паров (EVAP), Модуль управления трансмиссией (TCM) |
| 2 | 10 | 2005-2009 (5.3 л, 6.0 л): Модуль управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой |
| 3 | 15 | Насос жидкости омывателя ветрового стекла |
| 4 | 10 | Фары дальнего света, реле дальнего света |
| 5 | 10 | 2005-2009 (5.3L, 6.0L): подогреваемый датчик кислорода |
| 6 | 10 | 4.2L: Реле кондиционера |
| 10 | 2005-2009 (5.3L, 6.0L): подогреваемый датчик кислорода | |
| 7 | – | |
| 8 | 25 | 2003: Модуль управления раздаточной коробкой, мотор датчика положения раздаточной коробки |
| 30 | 2004-2009: Мотор-редуктор раздаточной коробки, модуль управления раздаточной коробкой. | |
| 9 | 20 | 2005-2009 (5.3L, 6.0L): Топливные форсунки, катушки зажигания (правая сторона) |
| 15 | 2003-2004 (5.3L): Топливные форсунки, катушки зажигания (правая сторона) | |
| 10 | 2006-2009 (4.2L): Подогреваемый датчик кислорода | |
| 10 | 15 | 2003-2004 (5.3L): Топливные форсунки, катушки зажигания (левая сторона) |
| 15 | Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик массового расхода воздуха (MAF)/температуры впускного воздуха (IAT), сборка масляного коллектора толкателей клапанов (VLOM) | |
| 11 | 15 | 5.3L, 6.0L: Модуль управления дроссельной заслонкой (TAC) – Модуль управления силовой установкой (PCM) / Модуль управления двигателем (ECM) |
| 12 | 10 | 2003-2004: Модуль управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой |
| 20 | 2005-2009 (5.3L, 6.0L): топливные форсунки, катушки зажигания (левая сторона) | |
| 10 | 2005-2009 (4.2L): Модуль управления кузовным оборудованием (BCM), противоугонная сигнализация, модуль управления противоугонной системой | |
| 13 | 10 | Разъем прицепа (правый указатель поворота) |
| 14 | 30 | Компрессор автоматической регулировки уровня |
| 15 | 10 | Разъем прицепа (фонари заднего хода) |
| 16 | 10 | Разъем прицепа (левый указатель поворота) |
| 17 | 5 | Выключатель зажигания |
| 18 | 25 | Выключатель стоп-сигналов |
| 19 | 20 | Прикуриватель, диагностический разъем (DLC) |
| 20 | 10 | 5.3L, 6.0L: Реле кондиционера |
| 21 | 20 | Реле топливного насоса, модуль управления силовой установкой (PCM) |
| 22 | 15 | Реле электрорегулируемых педалей (EAP) |
| 23 | 10 | Правая фара дальнего света |
| 24 | 10 | Левая фара дальнего света |
| 25 | 10 | Модуль управления силовой установкой (PCM) / Модуль управления двигателем (ECM) |
| 26 | 10 | Выключатель стоп-сигналов, актуатор блокировки переключения АКПП |
| 27 | 10 | Правая фара ближнего света |
| 28 | 10 | Левая фара ближнего света |
| 29 | 15 | Реле модуля привода фар (ближний свет) |
| 30 | 25 | Модуль указателей поворота/аварийной сигнализации |
| 31 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 32 | 10 | Модуль системы давления в подушке безопасности переднего пассажира (PPS), модуль диагностики и датчиков подушек безопасности (SDM), датчик опрокидывания |
| 33 | 10 | 2003-2008: Вентилятор охлаждения двигателя (модуль управления вентилятором) |
| 34 | 10 | Реле зажигания №1, реле кондиционера, выключатель парковки/нейтрали (PNP), приводы корректора фар, инверторный модуль, выключатель стоп-сигналов, выключатель противобуксовочной системы, переключатель корректора фар, комбинация приборов, переключатель указателей поворота/многофункциональный, салонное зеркало заднего вида |
| 35 | 10 | 2003: Клапан продувки адсорбера EVAP, вентиляционный клапан адсорбера EVAP |
| 15 | 2004-2009: Реле электрорегулируемых педалей (EAP), фонари заднего хода (выключатель парковки/нейтрали (PNP)) | |
| 36 | 15 | 4.2 L: Модуль управления силовой установкой (PCM) / Модуль управления двигателем (ECM), топливные форсунки, катушки зажигания |
| 15 | 5.3 L, 6.0 L: Модуль управления двигателем (ECM) | |
| 37 | 15 | 2004-2008 (4.2 L): Реле насоса дополнительной подачи воздуха (AIR), насос дополнительной подачи воздуха (AIR), клапан дополнительной подачи воздуха (AIR) |
| 38 | 10 | 4.2L: Модуль управления силовой установкой (PCM), Модуль управления дроссельной заслонкой (TAC) |
| 15 | 2003-2004 (5.3 L): Подогреваемые датчики кислорода | |
| 15 | 2009: Реле насоса дополнительной подачи воздуха (AIR) | |
| 39 | 15 | 2003: Фонари заднего хода (выключатель парковки/нейтрали (PNP)) |
| 10 | 2004-2005: Клапан продувки адсорбера EVAP, вентиляционный клапан адсорбера EVAP | |
| 40 | 10 | 2003-2005 (4.2 L): подогреваемые датчики кислорода |
| 15 | 2003-2004 (5.3 L): подогреваемые датчики кислорода | |
| 15 | 2005-2009 (5.3 L, 6.0 L): Соленоид переключения 1-2 (1-2 SS), Соленоид переключения 2-3 (2-3 SS), Соленоид переключения 3-2 (3-2 SS), Соленоид блокировки гидротрансформатора (TCC), ШИМ-соленоид блокировки гидротрансформатора (TCC PWM), модуль управления трансмиссией (TCM) | |
| 41 | 20 | Реле омывателя фар, реле мотора заднего стеклоочистителя |
| 42 | 15 | Реле передних противотуманных фар |
| 43 | 30 | Проводка тормозов прицепа |
| 44 | 15 | Реле звукового сигнала |
| 45 | 10 | Комбинация приборов (IPC) |
| 46 | 10 | 2005-2009 (5.3 л, 6.0 л): Модуль управления двигателем (ECM) |
| 47 | 15 | 2005-2009: Регулируемый контроль напряжения |
| 48 | 15 | 2009: Модуль управления двигателем (ECM) |
| 49 | 30 | Разъем прицепа |
| 50 | 60 | ABS – Электронный модуль управления тормозами (EBCM) |
| 51 | 60 | 4.2L: Реле насоса дополнительной подачи воздуха (AIR) |
| 52 | 60 | 2006-2009: Система стабилизации автомобиля (VSES) – Электронный модуль управления тормозами (EBCM) |
| 53 | – | |
| 54 | – | |
| 55 | 40 | 2006-2009: Модуль управления двигателем вентилятора, блок резисторов |
| 56 | 40 | Реле стартера, выключатель зажигания |
| 57 | – | |
| 58 | 40 | 2003-2005: Блок резисторов двигателя вентилятора (ручная HVAC), процессор управления двигателем вентилятора (авто HVAC) |
| 59 | 40 | Выключатель зажигания |
| 60 | – | |
| 61 | – | |
| 62 | 125 | Блок предохранителей (пассажирский салон) |
| 63 | 15 | 2009: Клапан продувки адсорбера системы улавливания паров топлива (EVAP), Датчик массового расхода воздуха (MAF)/температуры впускного воздуха (IAT), Сборка масляного коллектора толкателей клапанов (VLOM) |
| 64 | 15 | 2009 (Saab): Клапан продувки адсорбера системы улавливания паров топлива (EVAP), Датчик массового расхода воздуха (MAF)/температуры впускного воздуха (IAT) |
| Реле | ||
| R1 | Насос жидкости омывателя ветрового стекла | |
| R2 | Фары дальнего света | |
| R3 | 2003-2004 (5.3 л): Зажигание (предохранители: '5', '10', '11') | |
| 2005-2009: Модуль управления силовой установкой (PCM) / Модуль управления двигателем (ECM) | ||
| R4 | 4.2 л: Кондиционер | |
| 2009: Насос дополнительной подачи воздуха (AIR) | ||
| R5 | – | |
| R6 | Стартер | |
| R7 | 5.3 л, 6.0 л: Кондиционер | |
| R8 | Топливный насос | |
| R9 | Электрорегулируемые педали (EAP) | |
| R10 | Вентилятор охлаждения двигателя | |
| R11 | Модуль привода фар (фары ближнего света) | |
| R12 | – | |
| R13 | Система омывателя фар | |
| R14 | Насос жидкости омывателя заднего стекла | |
| R15 | Передние противотуманные фары | |
| R16 | Звуковой сигнал | |
Предохранитель №19 на 20A отвечает за работу прикуривателя.
Реклама
Пассажирский салон

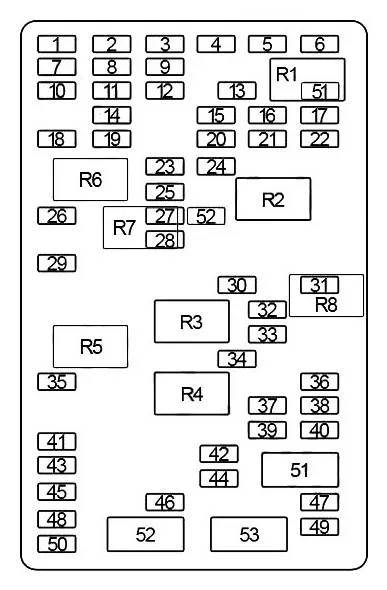

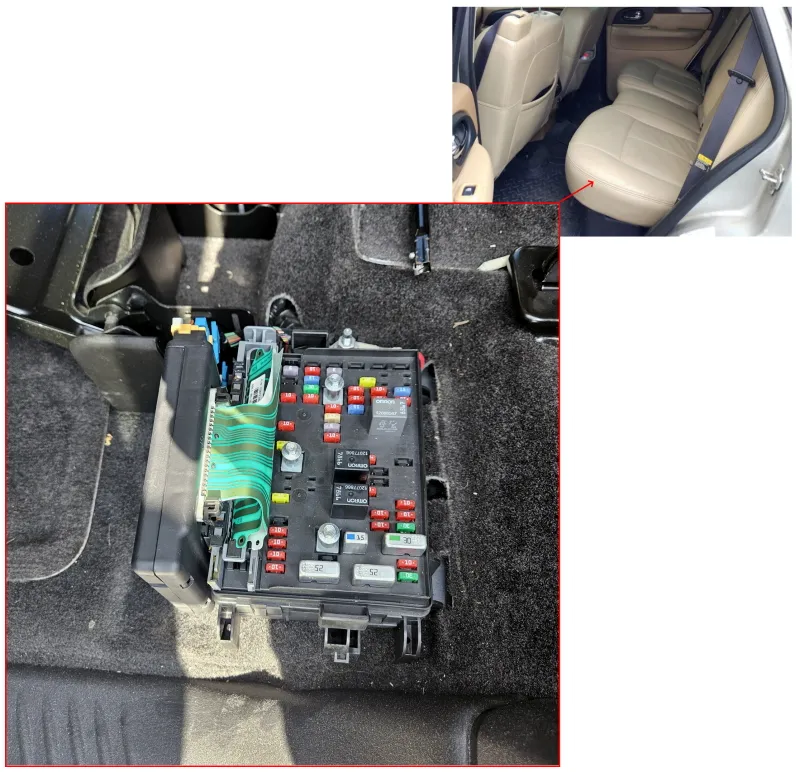

Блок предохранителей и реле в пассажирском салоне автомобиля расположен под сиденьем заднего пассажира.
| № | A | Обозначение |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | – | |
| 4 | – | |
| 5 | – | |
| 6 | – | |
| 7 | 3/10 | Модуль управления кузовным оборудованием (BCM) |
| 8 | 10 | Электронный модуль управления тормозной системой (EBCM) |
| 9 | 3 | Модуль управления кузовным оборудованием (BCM) |
| 10 | – | |
| 11 | 15 | Переключатель управления раздаточной коробкой, компрессор автоматической регулировки уровня (ALC), актуатор переднего моста |
| 12 | 10 | Трансмиссия, актуатор блокировки переключения АКПП, модуль управления двигателем (ECM), модуль управления силовой установкой (PCM), модуль управления ???, соленоид переключения 3-2 (3-2 SS), соленоид блокировки гидротрансформатора (TCC) |
| 13 | 20 | Вспомогательная розетка (передняя), Вспомогательная розетка (консоль), Вспомогательная розетка (задняя (2005-2009)) |
| 14 | 30 | Модуль управления HVAC |
| 15 | 10 | Комбинация приборов, модуль передней пассажирской двери (FPDM), блок задних фонарей (правый), габаритный огонь (правый), фонарь парковки/указателя поворота |
| 16 | 10 | Разъем прицепа (габаритные огни) |
| 17 | 15 | Радио, цифровое радио |
| 18 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 19 | 10 | Модуль управления HVAC, переключатель указателей поворота/многофункциональный, приводы температуры воздуха, привод обогрева, привод рециркуляции, привод режима, привод режима консоли, переключатель противобуксовочной системы, электронный модуль управления тормозами (EBCM), модуль управления HVAC (вспомогательный), датчик скорости/положения рулевого колеса |
| 20 | 10 | Комбинация приборов, модуль двери водителя (DDM), блок задних фонарей (левый), габаритный огонь (левый), фонарь парковки/указателя поворота |
| 21 | 10 | Лампа указателя поворота/многофункциональный переключатель, габаритные огни, передний парктроник и фонарь указателя поворота |
| 22 | 10 | Модуль управления HVAC, модуль управления HVAC (вспомогательный) |
| 23 | 10 | Модуль управления трансмиссией (TCM) |
| 24 | 15 | Задние фонари, модуль управления силовой установкой (PCM), модуль управления дроссельной заслонкой (TAC), модуль управления двигателем (ECM), проводка тормозов прицепа, модуль управления трансмиссией (TCM) |
| 25 | 25 | Мотор стеклоочистителя |
| 26 | 10 | 2003-2006 (кроме Saab): Модуль управления кузовным оборудованием (BCM) |
| 20 | 2006-2009 (кроме Saab): мотор люка | |
| 27 | 3 | Модуль управления кузовным оборудованием (BCM) |
| 28 | 10 | 2003-2006 датчик наружной влажности, проигрыватель цифровых видеодисков (DVD) |
| 29 | 20 | Мотор люка |
| 30 | 10 | Домофон, диктофон, проигрыватель цифровых видеодисков (DVD), модуль интерфейса связи с автомобилем (CIM) |
| 31 | 20 | EXT (2003-2006): Модуль задней двери |
| 32 | – | |
| 33 | – | |
| 34 | 10 | Электропривод замков дверей (реле БЛОКИРОВКИ и реле ОТКЛЮЧЕНИЯ) |
| 35 | 20 | 2003-2006: модуль задней двери |
| 20 | EXT (2003-2006): Переключатели и приводы заднего бокового стекла, модуль люка | |
| 36 | 10 | 2005-2009: Модуль датчика несанкционированного доступа Cobra, датчик наклона, модуль задней двери (LGM), модуль памяти сиденья - водитель |
| 37 | 10 | Правый блок задних фонарей, габаритные огни |
| 38 | 10 | Центральный верхний стоп-сигнал (CHMSL) |
| 39 | 10 | Лампы подсветки номерного знака и левый задний фонарь |
| 40 | 30 | 2003-2006: двигатель вентилятора (вспомогательный), процессор управления двигателем вентилятора (вспомогательный) |
| 41 | 20 | 2003-2004: Вспомогательная розетка (задняя) |
| 42 | 20 | Аудиоусилитель |
| 43 | 10 | Модуль передней пассажирской двери (FPDM) |
| 44 | 15 | Мотор заднего стеклоочистителя |
| 45 | 10 | Модуль двери водителя (DDM) |
| 46 | 10 | 2003-2004: Модуль памяти сиденья (водитель), Модуль памяти сиденья (передний пассажир), Датчик несанкционированного доступа и датчик наклона Cobra |
| 47 | 10 | Задний противотуманный фонарь |
| 48 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 49 | 30 | Модуль задней двери |
| 50 | 10 | Модуль управления кузовным оборудованием (BCM) |
| 51 | 20 | Вспомогательная розетка - Передняя/Задняя |
| 52 | 2 | Модуль управления кузовным оборудованием (BCM) |
| Автоматический выключатель | ||
| 51 | 30 | Электропривод сиденья, модуль памяти сиденья (водитель), модуль памяти сиденья (передний пассажир) |
| 52 | 25 | Электропривод стеклоподъемника (модуль двери водителя (DDM), переключатель левого заднего стекла) |
| 53 | 25 | Электропривод стеклоподъемника (модуль передней пассажирской двери (FPDM), переключатель правого заднего стекла) |
| Реле | ||
| R1 | Задний противотуманный фонарь | |
| R2 | Габаритные огни, задние фонари (предохранители: '16', '21', '37', '39') | |
| R3 | Разблокировка электропривода дверей (актуаторы замка задней двери) | |
| R4 | Блокировка электропривода дверей (актуаторы замка задней двери) | |
| R5 | EXT (2003-2006): Переключатели и приводы заднего бокового стекла, модуль люка | |
| R6 | – | |
| R7 | – | |
| R8 | – | |
Частые вопросы: предохранители и реле Chevrolet TrailBlazer 1 (2001–2010)
Где находится блок предохранителей на Chevrolet TrailBlazer 1 (2001–2010)?
Где искать блоки на Chevrolet TrailBlazer 1 (2001–2010): 2003: Модуль управления раздаточной коробкой, мотор датчика положения раздаточной коробки; 2004-2009: Мотор-редуктор раздаточной коробки, модуль управления раздаточной коробкой.; Реле омывателя фар, реле мотора заднего стеклоочистителя; Блок предохранителей (пассажирский салон). Назначение цепей и номиналы — в таблице на этой странице.
Реклама
Какой предохранитель отвечает за прикуриватель на Chevrolet TrailBlazer 1 (2001–2010)?
Найдите позицию прикуривателя в таблице на странице Chevrolet TrailBlazer 1 (2001–2010) (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Chevrolet TrailBlazer 1 (2001–2010) — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Chevrolet TrailBlazer 1 (2001–2010)?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Реклама
Что делать, если не работает обогрев заднего стекла на Chevrolet TrailBlazer 1 (2001–2010)?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Chevrolet TrailBlazer 1 (2001–2010)?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Chevrolet TrailBlazer 1 (2001–2010)?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Chevrolet TrailBlazer 1 (2001–2010)?
Схема и таблица предохранителей Chevrolet TrailBlazer 1 (2001–2010) — на этой странице: Блоки в моторном отсеке, Пассажирский салон. Сохраните страницу — номиналы соответствуют штатной комплектации.
