Chevrolet TrailBlazer 2-го поколения выпускался в 2011, 2012, 2013, 2014, 2014, 2015, 2016, 2016, 2017, 2018 и 2019 годах. Также известен как Holden Trailblazer 2. В этой статье вы можете найти информацию о предохранителях и реле Chevrolet TrailBlazer 2 со схемами блоков предохранителей, их расположением и примерами исполнения. Выделим предохранитель прикуривателя.
Конструкция блоков предохранителей и реле и назначение предохранителей и реле могут отличаться от показанных и зависят от года выпуска и уровня электрооборудования вашего автомобиля.
Блоки в моторном отсеке

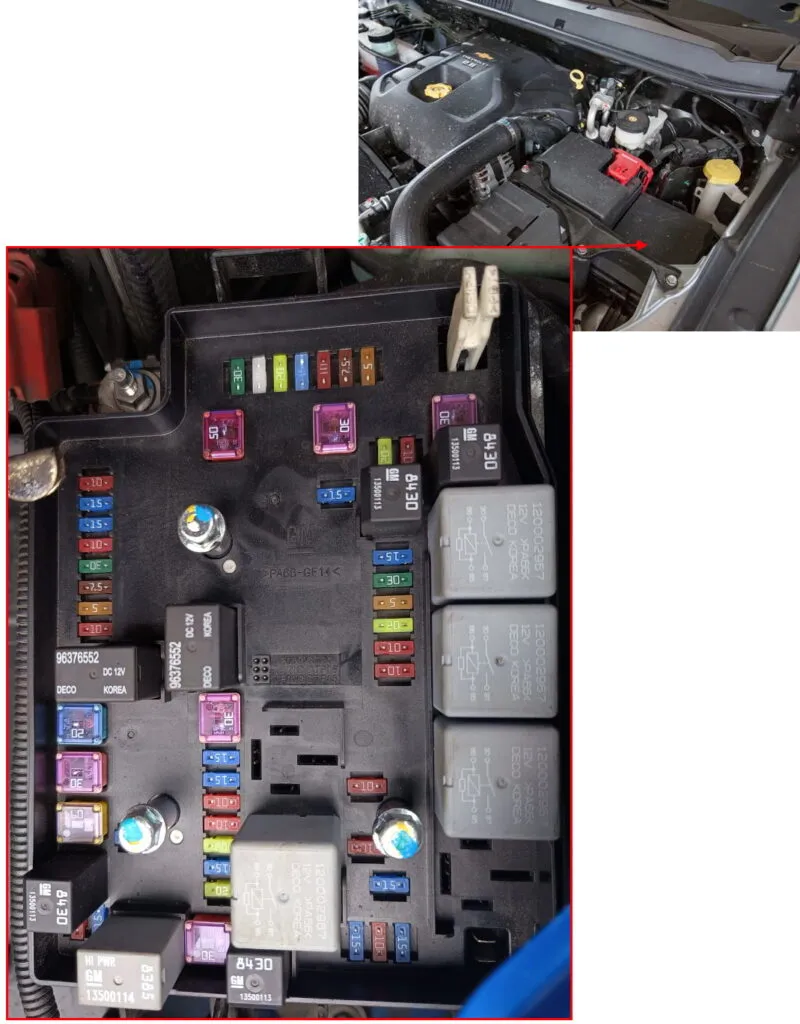

Под капотом в моторном отсеке основной блок предохранителей и реле расположен с левой стороны, рядом с аккумулятором.

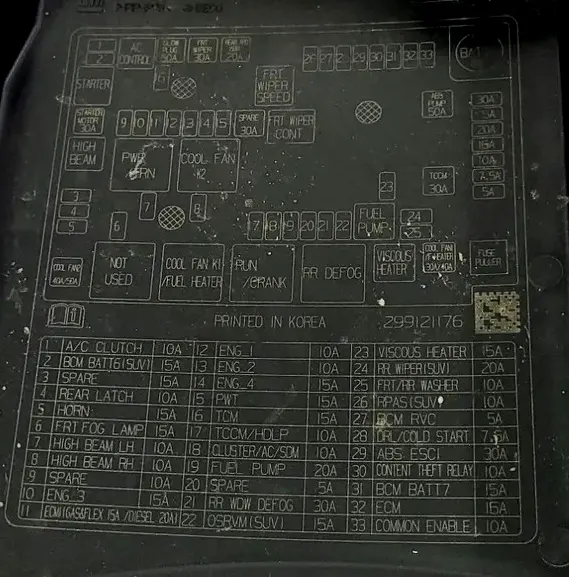

Проверяйте назначение элементов по вашим схемам на обратной стороне защитной крышки.

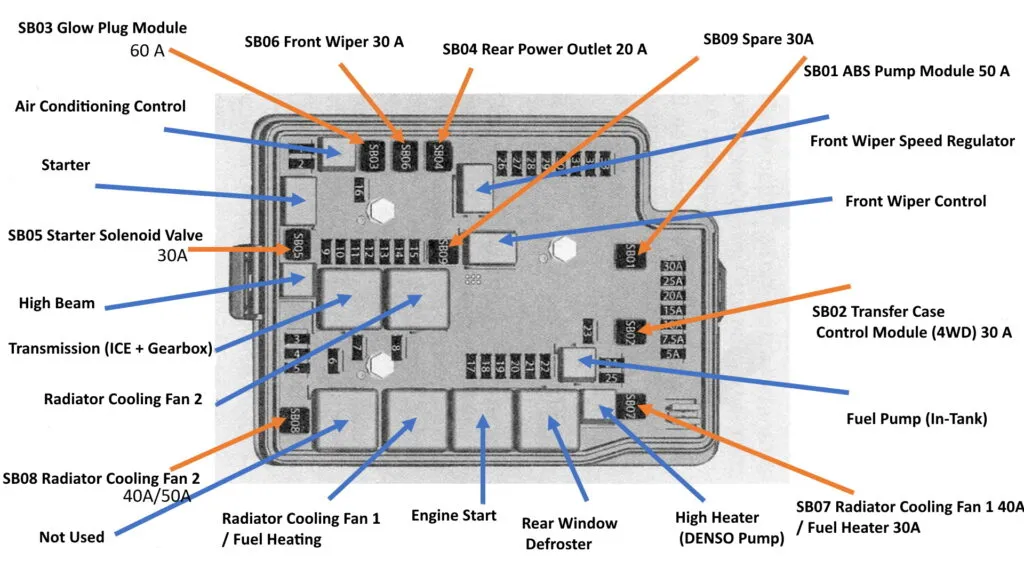

| № | A | Обозначение |
|---|---|---|
| 1 | 10 | Муфта компрессора кондиционера |
| 2 | 15 | Блок управления кузовным оборудованием (6) – задний ход |
| 3 | 15 | Резерв |
| 4 | 10 | Замок задней двери |
| 5 | 15 | Звуковой сигнал |
| 6 | 15 | Передняя противотуманная фара |
| 7 | 10 | Дальний свет, левая фара |
| 8 | 10 | Дальний свет, правая фара |
| 9 | 10 | Резерв |
| 10 | 15 | Реле трансмиссии (3) |
| 11 | 20 | ЭБУ дизельного двигателя (1) 15A ЭБУ бензинового двигателя (1) |
| 12 | 10 | Реле трансмиссии (1) |
| 13 | 10 | Реле трансмиссии (2) |
| 14 | 15 | Реле трансмиссии (4) |
| 15 | 15 | Реле работы/запуска |
| 16 | 15 | Блок управления системой курсовой устойчивости |
| 17 | 10 | Блок управления раздаточной коробкой и корректор фар |
| 18 | 10 | Блок питания кондиционера и блок управления подушками безопасности |
| 19 | 20 | Топливный насос |
| 20 | 5 | Резерв |
| 21 | 30 | Обогрев заднего стекла |
| 22 | 15 | Обогрев наружных зеркал |
| 23 | 15 | Дополнительный отопитель |
| 24 | 20 | Задний стеклоочиститель |
| 25 | 10 | Насос омывателя лобового и заднего стекла |
| 26 | 10 | Датчики заднего парковочного ассистента |
| 27 | 5 | Блок управления электронными системами кузова |
| 28 | – | |
| 29 | 30 | Модуль ABS |
| 30 | 10 | Реле системы защиты от угона |
| 31 | 15 | Блок управления электронными системами кузова |
| 32 | 15 | Блок управления двигателем (аккумулятор) |
| 33 | 10 | Общий, включение |
| SB01 | 50 | Модуль ABS, насос |
| SB02 | 30 | Блок управления раздаточной коробкой (полный привод) |
| SB03 | 60 | Модуль свечей накаливания |
| SB04 | 20 | Розетка задняя |
| SB05 | 30 | Соленоид стартера |
| SB06 | 30 | Передний стеклоочиститель |
| SB07 | 30 | Подогреватель топлива 40A Вентилятор охлаждения радиатора 1 |
| SB08 | 50 | Вентилятор охлаждения радиатора 2 |
| SB09 | 30 | Резерв |
Блоки в салоне

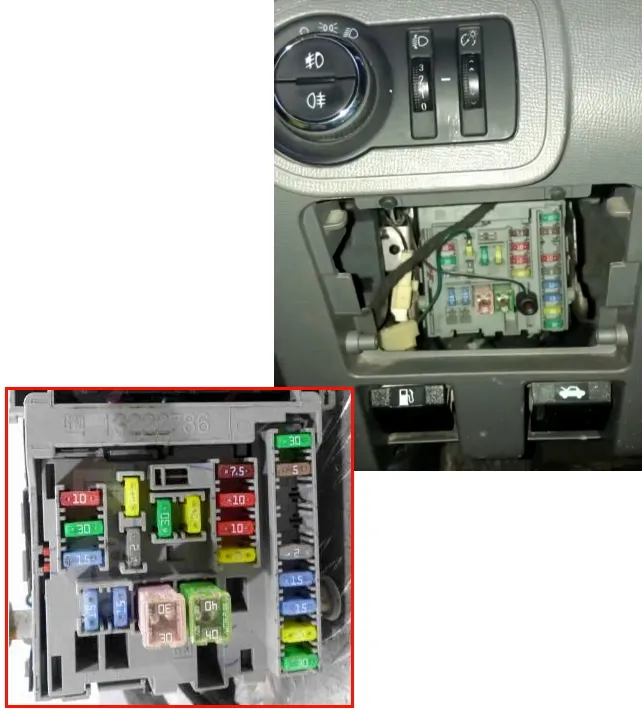

В салоне автомобиля блок предохранителей и реле расположен в нижней части панели приборов, со стороны водителя, за бардачком.

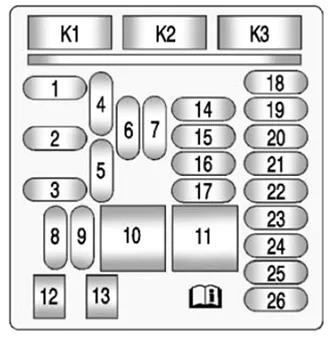

Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | 10 | Система HVAC, автоматический режим |
| 2 | 30 | Блок управления кузовным оборудованием (система HVAC, вентиляция и кондиционирование) |
| 3 | 15 | Блок управления кузовным оборудованием (5) – стоп-сигналы |
| 4 | 20 | Розетка |
| 5 | 2 | Контактная катушка подушки безопасности в рулевом колесе |
| 6 | 30 | Электростеклоподъемники |
| 7 | 20 | Розетка |
| 8 | 15 | Блок управления кузовным оборудованием (2) – ближний свет левый |
| 9 | 15 | Блок управления кузовным оборудованием (4) – ближний свет правый |
| 10 | 30 | Блок управления кузовным оборудованием (8) |
| 11 | 40 | Реле задержки выключения |
| 12 | — | |
| 13 | — | |
| 14 | 7.5 | Диагностический разъем OBD |
| 15 | 10 | Блок управления подушками безопасности |
| 16 | 10 | Комбинация приборов |
| 17 | 20 | Радио |
| 18 | 30 | Вентилятор системы HVAC |
| 19 | 5 | Наружные зеркала |
| 20 | – | |
| 21 | 10 | Блок управления системой HVAC |
| 22 | 2 | Выключатель зажигания |
| 23 | 15 | Блок управления кузовным оборудованием (5) |
| 24 | 15 | Блок управления кузовным оборудованием (3) |
| 25 | 20 | Выключатель электростеклоподъемников |
| 26 | 30 | Регулировка сиденья с электроприводом |
За работу прикуривателя отвечают предохранители 4 и 7 на 20А.
В верхней части блока установлены некоторые элементы реле питания вспомогательного оборудования.

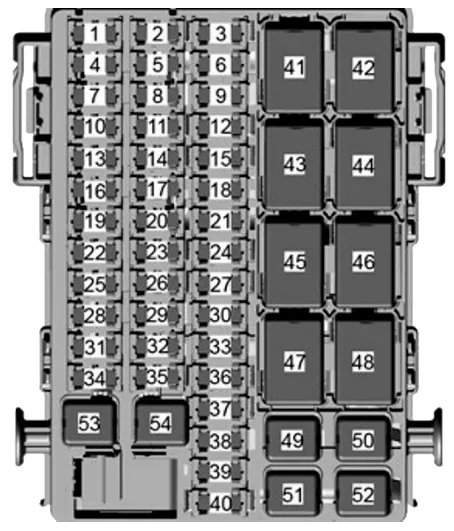

Вариант 2
| № | A | Назначение |
|---|---|---|
| 1 | 20 | Блок управления кузовным оборудованием (6) |
| 3 | 20 | Прикуриватель (при наличии) |
| 6 | 20 | Передняя и задняя розетки (при наличии) |
| 7 | 30 | Блок управления кузовным оборудованием (8) |
| 10 | 20 | Радио (при наличии) |
| 11 | 2 | Выключатель зажигания |
| 12 | 15 | Система мониториния слепых зон (SBZA) (при наличии) |
| 13 | 15 | Блок управления кузовным оборудованием (3) |
| 14 | 10 | Блок управления передним кондиционером |
| 15 | 15 | Обогрев сидений (при наличии) |
| 16 | 15 | Блок управления кузовным оборудованием (1) |
| 17 | 30 | Выключатель электростеклоподъемников передних дверей |
| 18 | 10 | Вентилятор заднего кондиционера |
| 19 | 30 | Выключатель электростеклоподъемников задних дверей (при наличии) |
| 20 | 15 | Блок управления кузовным оборудованием (4) |
| 21 | 10 | Резерв |
| 22 | 30 | Электропривод сиденья (при наличии) |
| 25 | 10 | Модуль Sensing and Diagnose Module (SDM) |
| 26 | 15 | Блок управления кузовным оборудованием (2) |
| 27 | 2 | Контактная катушка (Clock Spring) |
| 28 | 7,5 | Диагностический разъем (DLC) |
| 30 | 10 | Замок задней двери |
| 31 | 10 | Комбинация приборов (IPC), дисплеи – радио (панель приборов), USB |
| 33 | 10 | Центральный шлюзовой модуль (CGM) – кибербезопасность |
| 34 | 30 | Вентилятор переднего кондиционера |
| 35 | 30 | Вентилятор заднего кондиционера |
| 37 | 10 | Система предупреждения о фронтальном столкновении (FCA) / Датчик дождя |
| 39 | 10 | Зеркала заднего вида |
| 53 | 40 | Шина-C (предохранители: F12, F30, F33, F37, F39, F40) |
| 54 | 40 | Аксессуары (12В) |
| Реле | ||
| RLY43 | Вентилятор заднего кондиционера | |
| RLY45 | C-Enable | |
| RLY46 | RAP и Аксессуары (12В) | |
| RLY47 | RAP и Аксессуары (12В) | |
| RLY48 | Реле работы (Run) | |
