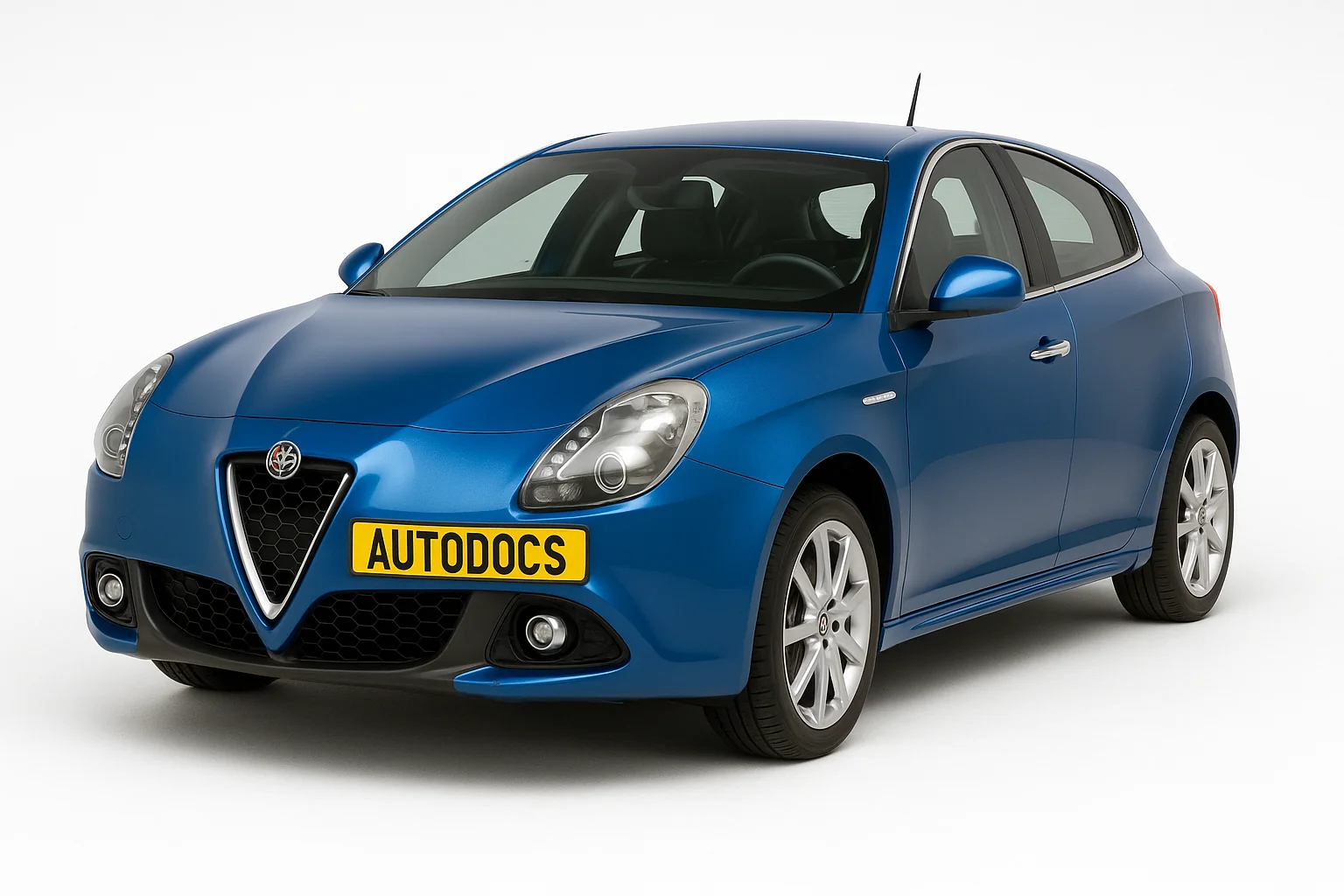

Alfa Romeo Giulietta — компактный хетчбэк, выпускавшийся в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. В статье рассмотрены расположение блоков предохранителей и реле в салоне, моторном отсеке и багажном отделении, схемы, номиналы и назначение элементов. Отдельно указаны предохранители прикуривателя и розетки 12 В для разных вариантов оснащения автомобиля.
Содержание
В этой модели предусмотрены три основных блока предохранителей. Один находится в моторном отделении, второй в салоне под приборной панелью, третий в багажном отделении.
Автомобили с автоматической коробкой передач “ALFA TCT” (для моделей где предусмотрены) компоненты коробки передач Alfa TCT защищены специальными плавкими предохранителями. Для их замены обратитесь в сервисный центр Alfa Romeo.

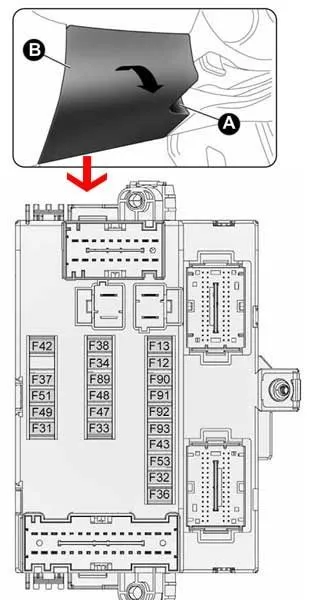

Коробка с предохранителями в салоне
Она находится под приборной панелью. Места крепления болтов для доступа к блоку указаны на картинке.
| № | A | Назначение |
|---|---|---|
| F91 | 7.5 | Правая передняя фара дальнего света |
| F90 | 7.5 | Левая передняя фара дальнего света |
| F12 | 7.5 | Правый ближний свет фар (версии с галогенными фарами) |
| F13 | 7.5 | Левая фара ближнего света (версии с галогенными фарами) |
| F12 | 15 | Правый ближний свет фар (версии с биксеноновой фарой) |
| F13 | 15 | Левая фара ближнего света (версии с биксеноновыми фарами) |
| F93 | 7.5 | Правый противотуманный фонарь |
| F92 | 7.5 | Левый противотуманный фонарь |
| F32 | 10 | Лампы освещения багажника / Солнцезащитные козырьки / Свет люка двери / Свет перчаточного ящика / Передний/задний потолочный светильник Радионавигационный дисплей |
| F31 | 5 | Различные устройства |
| F33 | 20 | Заднее электрическое окно (левая сторона) |
| F34 | 20 | Заднее электрическое окно (правая сторона) |
| F36 | 10 | +30 |
| F37 | 7.5 | Различные устройства |
| F38 | 20 | Центральный замок |
| F42 | 5 | Блок питания компьютера |
| F43 | 20 | Двусторонний насос омывателя ветрового стекла |
| F47 | 20 | Передний электростеклоподъёмник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъёмник (со стороны пассажира) |
| F49 | 5 | Различные устройства |
| F51 | 5 | Различные устройства |
| F53 | 7.5 | +30 |
Для автомобилей , выпущенных до 2013 года

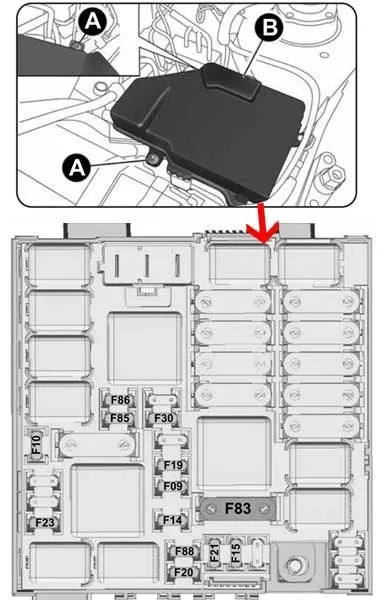

Блок в моторном отсеке
Данный блок с предохранителями находится около аккумуляторной батареи.
| № | A | Назначение |
|---|---|---|
| F09 | 30 | Питание насоса омывателя фар |
| F10 | 15 | Сигнал |
| F19 | 7.5 | Компрессор переменного тока |
| F20 | 30 | Обогрев заднего стекла |
| F21 | 15 | Топливный насос |
| F21 | 20 | Топливный насос |

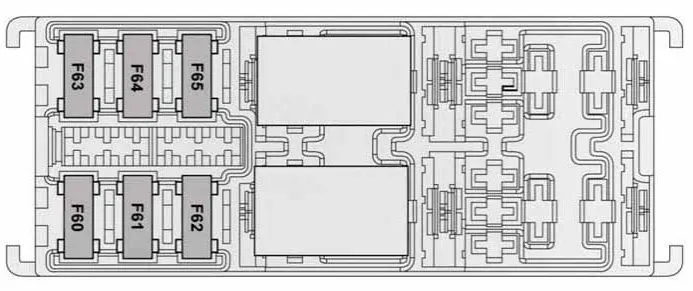

Предохранители в багажном отделении
Данный блок находятся под обшивкой с левой стороны.
| № | A | Назначение |
|---|---|---|
| F60 | 15 | Регулировка поясничного отдела |
| F61 | 15 | Подогрев передних сидений |
| F62 | 20 | BOSE усилитель + сабвуфер |
| F63 | 15 | Движение левого переднего сиденья |
| F64 | 15 | Движение правого переднего сиденья |
| F65 | 15 | Электропривод люка |
| F85 | 15 | Прикуриватель / гнездо питания |
| F86 | 15 | 12-вольтная розетка |
| F87 | 5 | Датчик состояния заряда аккумулятора IBS для системы Start & Stop |
| F88 | 7.5 | Внешнее зеркало заднего вида |
Для автомобилей , выпущенных с 2013 года
Предохранители в салоне автомобиля располагаются там же – описано выше, только возможно изменения в схеме:
| № | A | Назначение |
|---|---|---|
| F91 | 7.5 | Правая передняя фара дальнего света |
| F90 | 7.5 | Левая передняя фара дальнего света |
| F12 | 7.5 | Правый ближний свет фар (версии с галогенными фарами) |
| F13 | 7.5 | Левая фара ближнего света (версии с галогенными фарами) |
| F12 | 15 | Правый ближний свет фар (версии с биксеноновой фарой) |
| F13 | 15 | Левая фара ближнего света (версии с биксеноновыми фарами) |
| F93 | 7.5 | Правый противотуманный фонарь |
| F92 | 7.5 | Левый противотуманный фонарь |
| F32 | 10 | Свет любезности багажного отделения / Солнцезащитный козырек любезности / Лампа освещения вещевого ящика / Передние и задние фонари крыши |
| F31 | 5 | Различные устройства |
| F33 | 20 | Заднее электрическое окно (левая сторона) |
| F34 | 20 | Заднее электрическое окно (правая сторона) |
| F36 | 10 | +30 |
| F37 | 7.5 | Различные устройства |
| F38 | 20 | Центральный замок |
| F42 | 5 | Электропитание для компьютера |
| F43 | 20 | Двусторонний насос омывателя ветрового стекла |
| F47 | 20 | Передний электростеклоподъёмник (со стороны водителя) |
| F48 | 20 | Передний электростеклоподъёмник (со стороны пассажира) |
| F49 | 5 | Различные устройства |
| F50 | 7.5 | Различные устройства |
| F51 | 5 | Различные устройства |
| F53 | 7.5 | +30 |

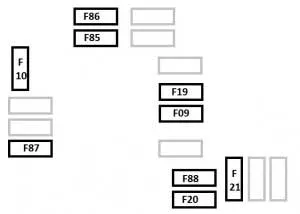

Блок предохранителей в моторном отсеке
| № | A | Назначение |
|---|---|---|
| F09 | 30 | Электропитание насоса омывателя фар |
| F10 | 15 | Сигнал |
| F19 | 7.5 | Компрессор переменного тока |
| F20 | 30 | Обогрев заднего стекла |
| F21 | 15 | Топливный насос |
| F85 | 15 | Прикуриватель / гнездо питания |
| F86 | 15 | Гнездо питания 12 В |
| F87 | 5 | Датчик состояния заряда аккумулятора IBS для системы Start & Stop |
| F88 | 7.5 | Внешнее зеркало заднего вида |
Предохранители в багажнике
| № | A | Назначение |
|---|---|---|
| F1 | 15 | Движение левого переднего сиденья |
| F2 | 15 | Движение правого переднего сиденья |
| F3 | 15 | Электрическая солнечная крыша |
| F4 | 15 | Устройства для регулировки поясницы |
| F5 | 15 | Обогрев передних сидений |
| F6 | 20 | BOSE усилитель + сабвуфер |
Руководство по ремонту и обслуживанию
Книга по ремонту и эксплуатации автомобиля с подробными описаниями схем в формате PDF: “ скачать “.
Частые вопросы: предохранители и реле Alfa Romeo Giulietta 2010–2020
Где находится блок предохранителей на Alfa Romeo Giulietta 2010–2020?
Где искать блоки на Alfa Romeo Giulietta 2010–2020: Датчик состояния заряда аккумулятора IBS для системы Start & Stop. Назначение цепей и номиналы — в таблице на этой странице.
Какой предохранитель отвечает за прикуриватель на Alfa Romeo Giulietta 2010–2020?
Найдите позицию прикуривателя в таблице на странице Alfa Romeo Giulietta 2010–2020 (обычно 15–20 A). При повторном перегорании замените гильзу, не ставьте предохранитель большего номинала — номинал подобран под сечение провода.
Не работает стеклоподъёмник на Alfa Romeo Giulietta 2010–2020 — какой предохранитель проверить?
Найдите мотор стеклоподъёмника в таблице (обычно 20–30 A). При целом предохранителе проверьте микровыключатель в двери и провода в петле двери.
Какой предохранитель отвечает за магнитолу на Alfa Romeo Giulietta 2010–2020?
Позицию магнитолы смотрите в таблице: обычно 10–15 A на головное устройство; при усилителе — отдельная позиция. Номинал — только штатный.
Что делать, если не работает обогрев заднего стекла на Alfa Romeo Giulietta 2010–2020?
Проверьте предохранитель обогрева в таблице (обычно 20–30 A) и целостность шины. Часто отслаивается контакт у края стекла.
Какой предохранитель отвечает за стеклоочистители на Alfa Romeo Giulietta 2010–2020?
Позиции стеклоочистателя и омывателя — в таблице. Сначала проверьте целостность предохранителя, затем мотор и предохранитель очистателя, если в модели они раздельные.
Почему перегорают предохранители один за другим на Alfa Romeo Giulietta 2010–2020?
В цепи короткое замыкание: влага в разъёме, повреждённая проводка, нештатное оборудование. Не увеличивайте номинал — сначала найдите причину. Проверять цепь удобно по номерам позиций из таблицы этой страницы.
Где посмотреть схему предохранителей Alfa Romeo Giulietta 2010–2020?
Схема и таблица предохранителей Alfa Romeo Giulietta 2010–2020 — на этой странице: Коробка с предохранителями в салоне, Для автомобилей , выпущенных до 2013 года, Для автомобилей , выпущенных с 2013 года. Сохраните страницу — номиналы соответствуют штатной комплектации.
